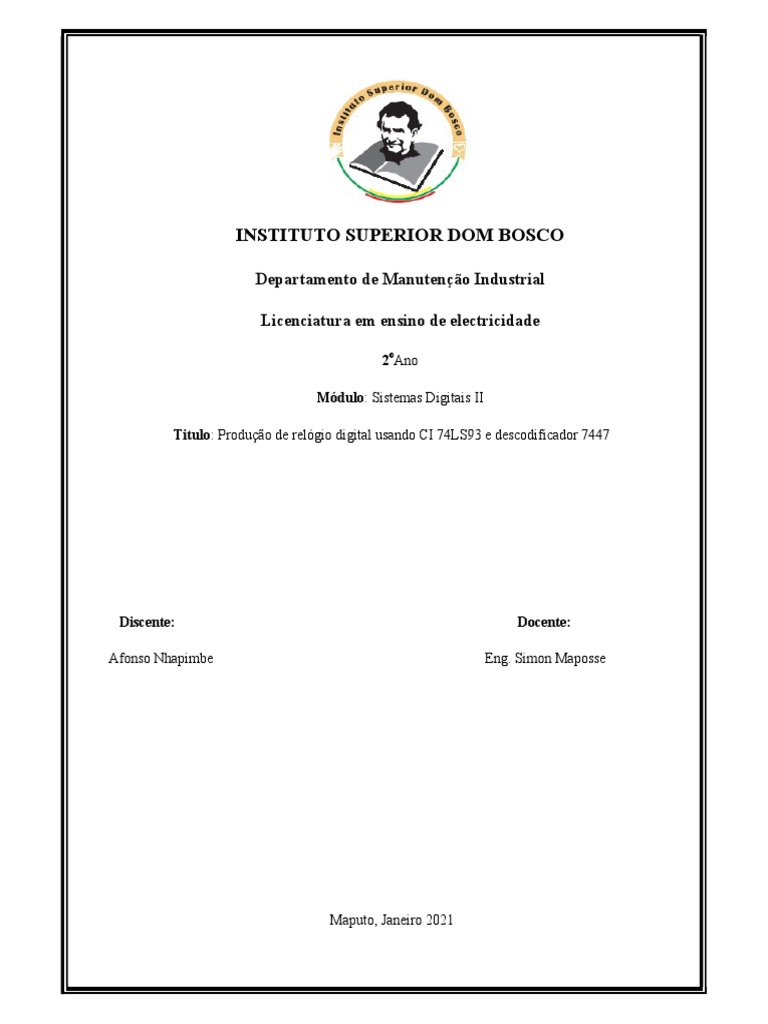

INSTITUTO SUPERIOR DOM BOSCO

Departamento de Manutenção Industrial

Licenciatura em ensino de electricidade

2oAno

Módulo: Sistemas Digitais II

Titulo: Produção de relógio digital usando CI 74LS93 e descodificador 7447

Discente: Docente:

Afonso Nhapimbe Eng. Simon Maposse

Maputo, Janeiro 2021

1.INTRODUÇÃO
O presente relatório visa demonstrar como foi montado o relógio digital de 24 horas com CI
74LS93 e descodificador 7447, bem como a montagem do oscilador 555 para geração dos pulsos
de clock.

2.OBJETIVO
 Apresentar procedimentos para construção de um relógio digital.
CONTADOR DE SEGUNDOS

Para fazer o contador usamos um CI74LS93, um contador assíncrono de módulo 16.

Consiste de duas partes distintas: um divisor de freqüência por dois e um divisor por
oito, onde cada divisor possui entrada clock independente. Os divisores podem ser
interligados para a obtenção de um divisor por dezesseis, desde que a saída QA seja
conectada externamente a entrada B. Aplicando o clock na entrada A, o contador
assume a contagem binária de 4 bits ou como divisor por 16 e retorna ao estado inicial a
cada dezesseis pulsos.

Para que o contador conte de zero até nove, a saída Qd(11) e Qb(9) são ligadas nas
entradas reset1(2) e reset2(3), respectivamente. Então, na contagem crescente, quando o
CI apresenta as saídas 10102, ou 1010, o sinal 1 é enviado para as entradas de reset e o CI
retoma a contagem a partir do zero. Do pino 11 sai um sinal que servirá de pulso de
clock para o próximo CI (contador para o dígito decimal). Para o contador do dígito
decimal não necessita ser usado as portas 14 e 12, pois o contador varia de 0 a 6(000 a
110). Foi feito um jumper entre as portas 8-2 e 11-3 para limitar a contagem de zero a
cinco. O sinal vindo da saída 11 do primeiro entra na porta 1 do segundo CI para servir
de sinal de clock.

2
CONTADOR DE MINUTOS

O esquema de montagem do contador dos minutos é semelhante ao dos segundos, a

diferença é que o pulso de clock aplicado provém da porta 11 do segundo contador 7493
(dígito decimal do esquema dos segundos). Da saída 11 do quarto CI sai um sinal que
servirá de pulso de clock para o contador das horas.

CONTADOR DE HORAS

Para o contador das horas foi utilizado um CI74LS08 para efetuar as operações de reset,
evitando a interferência de sinais noa decodificadores 7447, descritos posteriormente.

Para resetar o contador das unidades a cada 10 pulsos (contagem de 0 a 9), as saídas 9 e
11 desse CI foram passadas por uma porta AND (74LS08), para enviar um sinal
simultâneo nas portas de reset 2 e 3. Da porta 11 desse CI sai um sinal de clock para a
porta 1 do próximo CI (decimal das horas). Para que o contador volte para o zero após
as 23 horas, pegamos o sinal da porta 8 do decimal e da 8 da unidade e jogamos em uma
porta AND. A saída dessa porta AND ligamos em duas outras portas AND, separadas,
com uma das portas ligadas em 5 volts, conforme esquema das portas 4, 5, 1 e 2 das
portas AND acima. Das saídas das portas AND, cada uma vai para as entradas de
master reset dos contadores (postas 2 e 3). A finalidade desta ligação é para evitar envio
de sinal positivo para os decodificadores quando os mesmos deveriam estar em baixo

3
Esquema final: Relógio digital

4
CONCLUSÃO

O trabalho de montagem do relógio digital permitiu relembrar os conceitos aprendidos em aula e

investigar conceitos novos úteis que me auxiliaram na realização deste trabalho.
