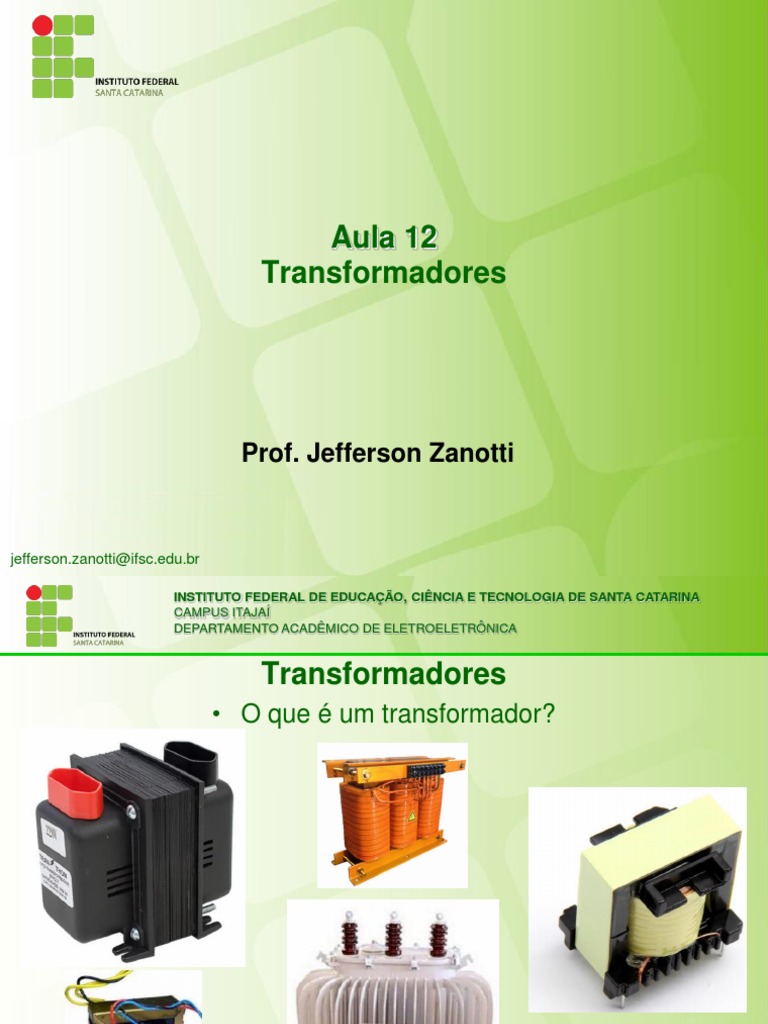

Aula 12

Transformadores

Prof. Jefferson Zanotti

jefferson.zanotti@ifsc.edu.br
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Transformadores
• O que é um transformador?

jefferson.zanotti@ifsc.edu.br
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Características de um transformador ideal

• O transformador básico é formado por duas bobinas


isoladas eletricamente e enroladas em torno de um núcleo
comum.
• Perdas nulas entre a transferência de energia do primário
para o secundário.

jefferson.zanotti@ifsc.edu.br 3
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Razão ou relação de tensão


• A tensão nas bobinas de um transformador é diretamente
proporcional ao número de espiras das bobinas. Esta
relação é expressa através da fórmula:

𝑉𝑝 𝑁𝑝
=
𝑉𝑠 𝑁𝑠

• 𝑉𝑝 = Tensão na bobina do primário, [V];


• 𝑉𝑠 = Tensão na bobina do secundário, [V];
• 𝑁𝑝 = Número de espiras da bobina do primário;
• 𝑁𝑠 = Número de espiras da bobina do secundário.

jefferson.zanotti@ifsc.edu.br 4
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Razão ou relação de corrente


• A corrente que passa pelas bobinas de um transformador é
inversamente proporcional à tensão nas bobinas. Esta
relação é expressa pela equação:

𝐼𝑝 𝑁𝑠
=
𝐼𝑠 𝑁𝑝

• 𝐼𝑝 = Corrente na bobina do primário, [A];


• 𝐼𝑠 = Corrente na bobina do secundário, [A];
• 𝑁𝑝 = Número de espiras da bobina do primário;
• 𝑁𝑠 = Número de espiras da bobina do secundário.

jefferson.zanotti@ifsc.edu.br 5
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Tipos de transformador

• Transformador: Elevador (Ex: 1:4), Abaixador (Ex: 4:1).


• Deduzir a equação da potência P.

jefferson.zanotti@ifsc.edu.br 6
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Eficiência

• A eficiência de um transformador é igual à razão entre a


potência de saída do enrolamento do secundário e a
potência de entrada no enrolamento do primário.

𝑃𝑠
𝐸𝑓 =
𝑃𝑝
• 𝐸𝑓 = Eficiência;
• 𝑃𝑠 = Potência de saída no secundário, [W];
• 𝑃𝑝 = Potência de entrada no primário, [W].

jefferson.zanotti@ifsc.edu.br 7
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Especificações para o transformador

• A potência real é dada pela multiplicação da potência


aparente pelo fator de potência.

𝑃𝑟 = 𝑃𝑎 ∙ 𝐹𝑃

• 𝑃𝑟 = Potência Real, [W];


• 𝑃𝑎 = Potência Aparente, [VA];
• 𝐹𝑃 = Fator de Potência, [cos 𝜃].

jefferson.zanotti@ifsc.edu.br 8
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Razão de impedância
• Um transformador pode ser utilizado como acoplador de
impedâncias. Para tanto, é necessária a reflexão de
impedância, obtida pela seguinte equação:

2
𝑍𝑝 𝑁𝑝
=
𝑍𝑠 𝑁𝑠

• 𝑍𝑝 = Impedância do primário, [Ω];


• 𝑍𝑠 = Impedância do secundário, [Ω];
• 𝑁𝑝 = Número de espiras do primário;
• 𝑁𝑠 = Número de espiras do secundário.

jefferson.zanotti@ifsc.edu.br 9
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Autotransformador
• O autotransformador constitui um tipo especial de
transformador de potência. Ele é formado por um só
enrolamento.

• Vantagens: • Desvantagens:
– Baixo custo; – Não fornece isolação
– Dimensões compactas. elétrica entre os
circuitos do primário
e do secundário.
jefferson.zanotti@ifsc.edu.br 10
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Perdas e eficiência de um transformador


• Os transformadores reais apresentam perdas no cobre e
perdas no núcleo. A perda no cobre é devido a resistência
ôhmica dos enrolamentos, calculada pela seguinte equação:

𝑃𝑐 = 𝑅𝑝 ∙ 𝐼𝑝 2 + 𝑅𝑠 ∙ 𝐼𝑠 2

• 𝑃𝑐 = Perda no cobre, [W];


• 𝑅𝑝 = Resistência do enrolamento do primário, [Ω];
• 𝑅𝑠 = Resistência do enrolamento do secundário, [Ω];
• 𝐼𝑝 = Corrente do primário, [A];
• 𝐼𝑠 = Corrente do secundário, [A].

jefferson.zanotti@ifsc.edu.br 11
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Transformador descarregado

• Se o enrolamento secundário de um transformador estiver


formando um circuito aberto, a corrente do primário será
muito baixa e será chamada de corrente sem carga.

jefferson.zanotti@ifsc.edu.br 12
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Polaridade da bobina

• O símbolo utilizado para representar o transformador não dá


indicação sobre a fase da tensão através do secundário.
• Portanto, são utilizados pontos de polaridade para indicar a
fase dos sinais do primário e do secundário.

jefferson.zanotti@ifsc.edu.br 13
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA
CAMPUS ITAJAÍ
DEPARTAMENTO ACADÊMICO DE ELETROELETRÔNICA

Exercícios

• Livro: Eletricidade Básica, 2ª Edição, Revisada e Ampliada


• Autor: Milton Gussow

• Capítulo 16
