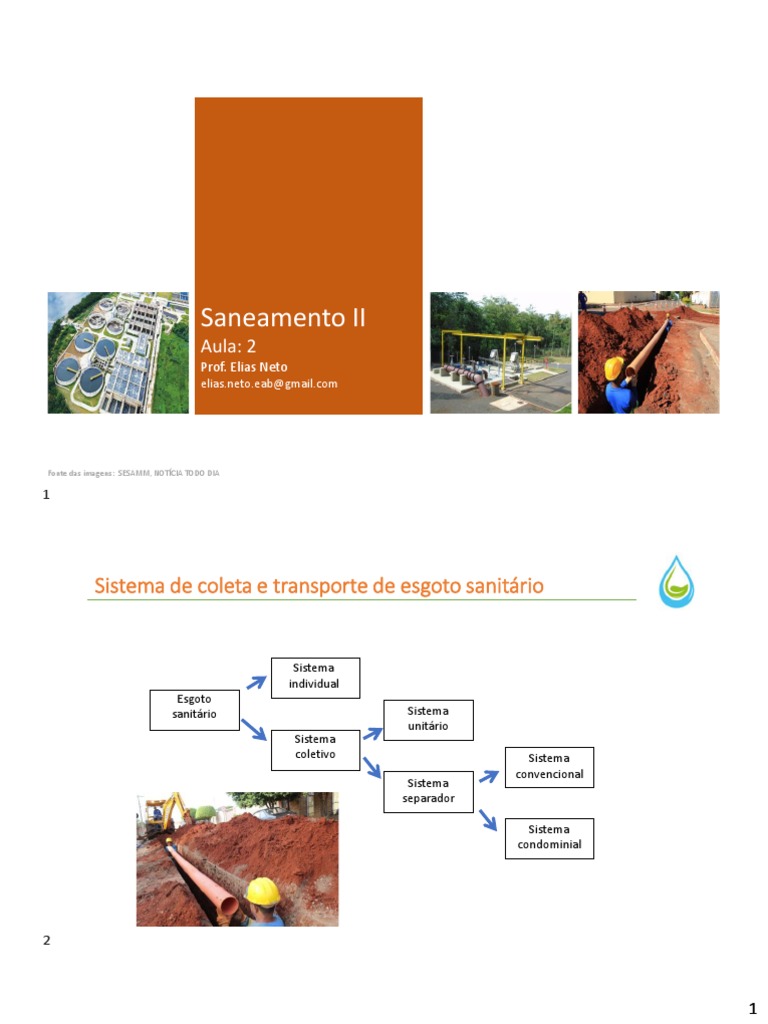

Saneamento II

Aula: 2
Prof. Elias Neto
elias.neto.eab@gmail.com

Fonte das imagens: SESAMM, NOTÍCIA TODO DIA

Sistema de coleta e transporte de esgoto sanitário

Sistema
individual
Esgoto
sanitário Sistema
unitário
Sistema
coletivo Sistema
convencional
Sistema
separador

Sistema
condominial

1
 Sistema individual

Sistema Unitário

2
 Vazões de um sistema unitário

Curvas de intensidade e duração das chuvas

3
 Aspectos relevantes do sistema unitário

• Dimensões dos condutos ($$$);

• Galerias de águas pluviais que são executadas em 50% ou menos das vias
públicas;

• Obras de execução mais complexas;

• Maior dificuldades para escalonar os investimentos;

Sistema Separador

4
 SISTEMAS DE COLETA E TRANSPORTE DE
ESGOTO SANITÁRIO: Sistema convencional

O esgoto é recolhido nos

domicílios
e transportado por meio de
encanamentos (redes
coletoras), interceptores e
emissários.

Copasa: http://www.copasa.com.br/media2/PesquisaEscolar/COPASA_TratamConvencionalEsgoto.pdf

SISTEMAS DE COLETA E TRANSPORTE DE ESGOTO

SANITÁRIO: Sistema condominial

10

5
 Localização dos coletores na via pública

 A escolha da posição da rede em via pública

depende dos seguintes fatores:

 Conhecimento prévio das interferências

(galerias de águas pluviais, cabos
telefônicos e elétricos, adutoras, redes
de água, tubulação de gás);

 Profundidade dos coletores;

 Tráfego;

 Largura da rua;

11

Características da rede de coleta de esgoto

 Diâmetro mínimo: 100 mm;

 Recobrimento mínimo de 90 cm em vias de tráfego e 0,65 para
coletores assentados no passeio;
 Profundidade máxima recomendada: 4,5m.

12

6
 Localização da rede de esgoto em planta

13

Tipos de traçado de rede

• Perpendicular:
• Apropriada para cidades
atravessadas ou circundadas por
cursos de água.

• Vários coletores tronco

independentes, com traçado mais
ou manos perpendicular aos
cursos d’água.

14

7
 Tipos de traçado de rede

• Leque:
• Próprio para terrenos acidentados

• Coletores tronco passam pelos

fundos de vale ou partes baixas da
bacia, no qual incidem coletores
secundários em forma de espinha de
peixe ou leque. (Ex. São Paulo)

15

Tipos de traçado de rede

• Radial ou distrital:
• Característico de cidades planas.
• Cidade dividida em distritos ou
setores independentes, em cada
um criam-se pontos baixos que
drenam o esgoto.
• Dos pontos baixos o esgoto pode
ser recalcado para o distrito vizinho
ou destino final. (Ex. Santos,
Guarujá e Rio de Janeiro).

16

8
 Rede dupla
• Vias com tráfego intenso;

• Vias com largura entre os alinhamentos dos lotes igual ou superior a 14m para ruas
asfaltadas, ou 18m para ruas de terras;

• Vias com interferências que impossibilitem o assentamento do coletor no leito

carroçável, ou que constituam empecilho à execução das ligações prediais,

• Nesses casos, a tubulação poderá ser assentada no passeio, desde que a sua
largura seja de preferência superior a 2,0 m ou a 2,5 m, dependendo do tipo de solo,
e que não existam interferências que dificultem a obra.

17

Rede dupla

18

9
 Rede simples

• Utilizada quando não ocorrer nenhum dos casos citados anteriormente.

• Os coletores serão lançados no eixo carroçável, ou no terço do leito carroçável.

19

Outros fatores que interferem no traçado da rede de

coletores
• Profundidades máximas e mínimas;
• Associadas à escavações.

• Interferências:
• Redes de drenagem.
• Corpos hídricos.
• Tubulações de água potável.

• Aproveitamento de canalizações existentes;

• Planos diretores de urbanização.

20

10
 Partes de um sistema de esgoto (NBR 9649)

1. Ligação predial (NBR 8160):

• Trecho do coletor predial (ver NBR 9649) compreendido entre o limite do
terreno e o coletor de esgoto.
2. Coletor de esgoto ou coletor:
• Tubulação da rede coletora que recebe contribuição de esgoto dos coletores
prediais em qualquer ponto ao longo de seu comprimento.
3. Coletor principal:
• Coletor de esgoto de maior extensão dentro de uma mesma bacia.
4. Coletor tronco:
• Tubulação da rede coletora que recebe apenas contribuição de esgoto de
outros coletores.

21

Partes de um sistema de esgoto (NBR 9649)

5. Emissário:
• Tubulação que recebe esgoto exclusivamente na extremidade de montante.
6. Rede coletora;
• Conjunto constituído por ligações prediais, coletores de esgoto, e seus órgãos
acessórios.
7. Trecho:
• Segmento de coletor, coletor tronco, interceptor ou emissário, compreendido
entre singularidades sucessivas.

22

11
 Partes constituintes do sistema de coleta de esgoto

23

Partes de um sistema de esgoto (NBR 9649)

8. Órgãos acessórios:
1. Poço de visita (PV);
2. Tubo de inspeção e limpeza (TIL);
3. Terminal de limpeza (TL);
4. Caixa de passagem (CP);
5. Sifão invertido;
6. Passagem forçada;
9. Estação de tratamento.

24

12
 Esquema da ligação de economias à rede de esgoto

25

Orientações gerais sobre a utilização de órgãos acessórios

em redes coletoras

• Início dos coletores TL

• Mudanças de direção
• Mudanças de declividade CP TIL PV
• Mudanças de material
• Degraus
• Reunião de coletores
• Tubo de queda

26

13
 Orientação dos fluxos de esgoto nos órgão acessórios

27

Poço de visita em aduelas de concreto

armado pré moldado ( PV )

Tubulação B
Ø 150 mm a 450 mm 1,0 m
Ø 500 mm a 800 mm 1,2 m
Fck > 20 MPa

NOTAS
1) Executar chaminé somente quando
H for maior que 2,50 m
2) Medidas em metros

28

14
 Tubo de inspeção e limpeza

29

Terminal de limpeza

30

15
 Caixa de passagem

Ø A B C D
(mm) (m) (m) (m) (m)
150 0,45 0,23 0,53 0,18
200 0,60 0,30 0,60 0,24
250 0,75 0,38 0,68 0,30
300 0,90 0,45 0,75 0,36

31

Materiais utilizados em tubulações de esgoto

• Tubos cerâmicos – ø 100, ø 150, ø 200, ø

250, ø 300, ø 350, ø 375, ø 400; Junta:
Asfalto / Elástica;

• Tubos de fibrocimento - ø 100 a ø 500 –

junta elástica - não é fabricado no Brasil;

• Tubos de ferro fundido dúctil - ø 150 a ø

1200 – junta elástica.

Copyright © 2000-2018
Dreamstime. Todos os Direitos
Reservados.

32

16
 Materiais utilizados em tubulações de esgoto

• Tubos PVC – Tipo esgoto (ocre) - ø 100 a ø

400mm – junta elástica;
• Tubos de concreto - ø 400 a ø 2000mm –
junta elástica;
• PRFV (PVC reforçado com fibra de vidro) –
300 – 1000mm – junta elástica;

33

Custo de implantação das redes coletoras de esgoto

Implantação da Canteiro e locação 0,6 %
Obra Tapumes e sinalização 2,1 %
(3,8 %) Passadiços 1,1 %

Levantamento de pavimento 1,3 %

Valas Escavação 10,6 %
Custo (61,2 %) Escoramento 38,8 %
Total Reaterro 10,5 %
(100%)
Transporte 0,4 %
Assentamento Assentamento 4,1 %
de tubulações Poços de visita 15,5 %
(25,1 %) Ligações prediais 4,6 %
Cadastro 0,5 %
Serviços Lastros e bases adicionais 0,7 %
Complementares Reposição do pavimento 9,2 %
(9,9 %) Recomposição de G.A.P. 0,1 %

34

17
 Custo integral do sistema de coleta e de
tratamento de esgoto

35

NORMAS PARA PROJETOS DE SISTEMAS DE

SISTEMAS DE ESGOTAMENTO SANITÁRIO
• NBR 9648 – 1986 - Estudo de concepção de sistemas de Esgoto Sanitário;

• NBR 9649 – 1986 - Projeto de Redes Coletoras de Esgoto Sanitário;

• NBR 12207 – 2016 - Projeto de Interceptores de Esgoto Sanitário;

• NBR 12 208 – 2020 - Projeto de estação de bombeamento ou de estação

elevatória de esgoto — Requisitos;

• NBR 12209 – 2011 - Elaboração de projetos hidráulico-sanitários de estações de

tratamento de esgotos sanitários.

36

18
 Pensamento do dia...

37

Leitura complementar

• Coleta e transporte de esgoto sanitário (Milton Tomoyuki Tsutiya e

Pedro Além Sobrino), Capítulo 2;
