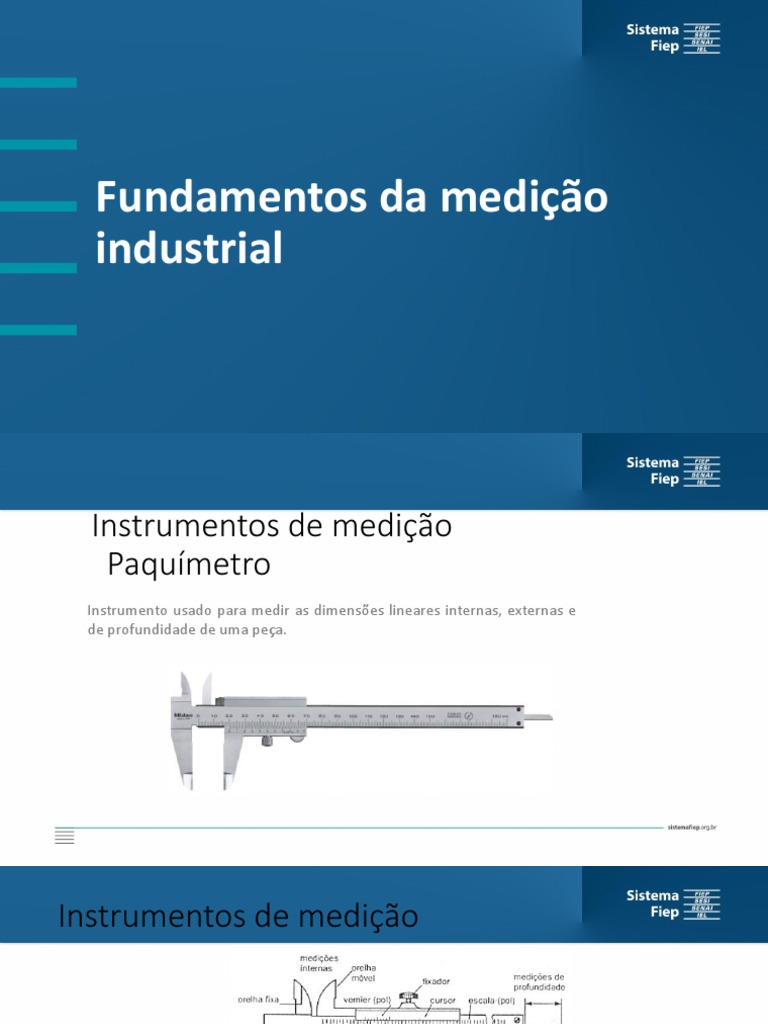

Fundamentos da medição

industrial
Instrumentos de medição
Paquímetro
Instrumento usado para medir as dimensões lineares internas, externas e
de profundidade de uma peça.
 Instrumentos de medição

Paquímetro
Instrumentos de medição
Paquímetro
Instrumentos de medição
Paquímetro
Tipos
Instrumentos de medição
Paquímetro
Tipos
Princípios de medição com paquímetro
Princípios de medição com paquímetro
Erros de leitura com o paquímetro
Erro de paralaxe Erro de pressão
Cuidados com o instrumento
• Manejar o paquímetro sempre com todo cuidado, evitando choques.
• Não deixar o paquímetro em contato com outras ferramentas de
trabalho, pois pode lhe causar danos como empenamento, folgas e
arranhões.
• Evitar arranhaduras ou entalhes, pois isso prejudica a graduação.
• Ao realizar a medição, não pressionar o cursor além do necessário.
• Limpar o instrumento após o uso, removendo a sujeira. Aplicar uma
leve camada de óleo fino, antes de guardar.
Instrumentos de medição
Micrômetro
O princípio de funcionamento do micrômetro é similar ao do sistema
parafuso e porca.
Instrumentos de medição
Micrômetro

As três variáveis que caracterizam um

micrometro são: A capacidade de medição, a
resolução e a aplicação.
Instrumentos de medição
Micrômetro
Capacidade comum 25 mm (ou 1"), variando o tamanho do arco de 25 em
25 mm (ou 1 em 1"), Podendo chegar a 2000 mm (ou 80").

Resoluções comuns de 0,01 mm; 0,001 mm; .001" ou .0001".

Tipos e usos
Tipos e usos
Tipos e usos
Leitura
Tipos e usos
Utilização e conservação do micrometro
• Antes de iniciar uma medição de uma peça, devemos calibrar o instrumento de acordo
com a sua capacidade.
• Para os micrômetros cuja capacidade é de 0 a 25 mm, ou de 0 a 1", precisamos tomar
os seguintes cuidados:
• Limpe com cuidado as partes móveis retirando poeira e sujeira, com um pano macio e
limpo;
• Antes de usar, limpe as faces de medição; use somente uma folha de papel macio.
• Para limpar o micrômetro, seque-o com um pano limpo e macio (flanela).
• Unte o micrômetro com vaselina líquida, utilizando um pincel.
• Guardar o micrômetro em armário ou estojo apropriado, para não deixa-lo exposto à
sujeira e à umidade. Ou seja Não deixa-lo em contato com outras ferramentas de
trabalho.
• Evitar contatos e quedas que possam riscar ou danificar o micrômetro e sua escala
Goniômetro
Também chamado de transferidor, é um instrumento de medição ou de
verificação de medidas angulares muito utilizado em medidas que não
necessitam extremo rigor e de curta distancia.
Relógios Comparadores e Apalpadores
Instrumentos de precisão de grande sensibilidade, utilizados na verificação
de medidas de forma direta em superfícies planas, concêntricas e em
medidas de paralelismo.
Relógios Comparadores e Apalpadores
Relógios Comparadores e Apalpadores
Resolução comum de 0,01 mm, mas podem chegar
a resoluções de até 0,001mm.
Amplitudes comuns 1 mm, 10 mm, .250" ou 1".

DIMENSÃO DA PEÇA = DIMENSÃO DO PADRÃO

± DIFERENÇA
O relógio apalpador usa como ponta de contato uma alavanca tornando-o
muito versáteis.
Projetor de perfil
Quando uma peça é muito pequena, fica difícil visualizar seu perfil e
verificar suas medidas. O Projetor de perfil permite projetar a imagem
ampliada da peça, possibilitando a medição.
O tamanho original da peça pode ser ampliado 5, 10, 20, 50 ou 100 vezes
por meio de lentes intercambiáveis. O projetor possui uma mesa de
coordenadas.
Se baseia nos sistemas de medição por coordenadas. Este localizador,
operando por princípios eletro-mecânico e articulado.
Recursos básicos de processamento geométrico usualmente encontrados
em sistemas computadorizados
Sistemas sem contato podem se basear num sistema óptico de projetor de
perfil ou microscópio com cruz reticulada, não sendo próprios para
aplicações universais e automatizadas.
 Sistemas ópticos mais modernos, baseados em um feixe laser e método
de medição por triangulação. Associados a dispositivos articulados de
posicionamento, estes localizadores permitem medir, sem contato,
superfícies com forma irregular.
