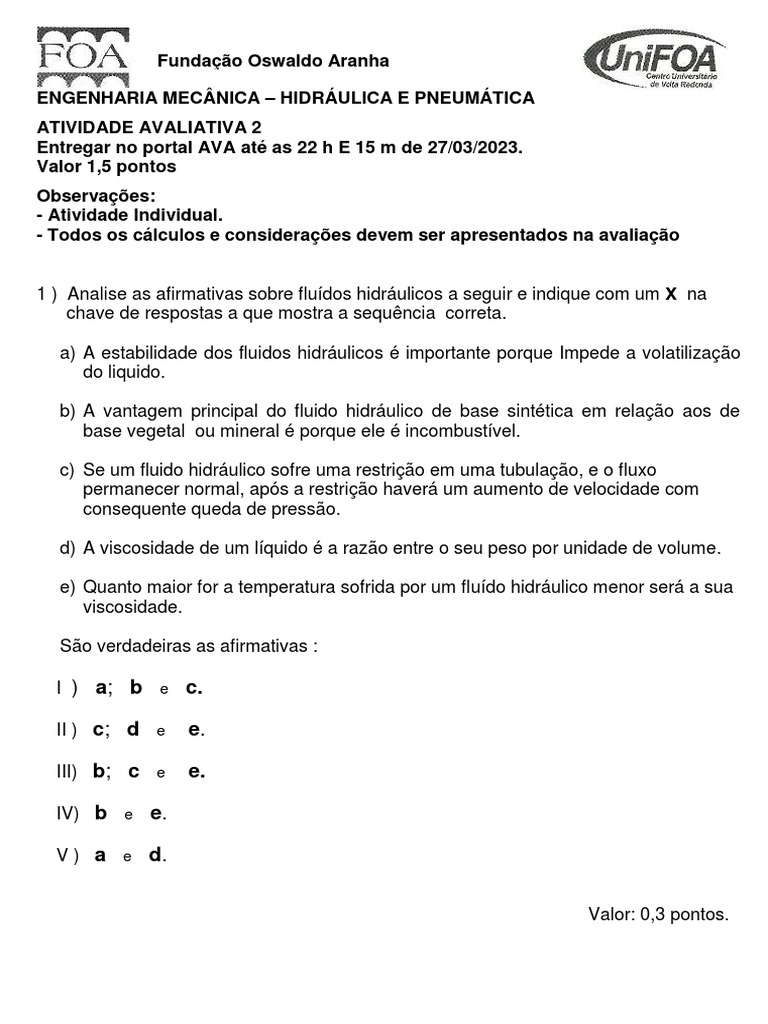

Fundação Oswaldo Aranha

ENGENHARIA MECÂNICA – HIDRÁULICA E PNEUMÁTICA

ATIVIDADE AVALIATIVA 2
Entregar no portal AVA até as 22 h E 15 m de 27/03/2023.
Valor 1,5 pontos
Observações:
- Atividade Individual.
- Todos os cálculos e considerações devem ser apresentados na avaliação

1 ) Analise as afirmativas sobre fluídos hidráulicos a seguir e indique com um X na

chave de respostas a que mostra a sequência correta.

a) A estabilidade dos fluidos hidráulicos é importante porque Impede a volatilização

do liquido.

b) A vantagem principal do fluido hidráulico de base sintética em relação aos de

base vegetal ou mineral é porque ele é incombustível.

c) Se um fluido hidráulico sofre uma restrição em uma tubulação, e o fluxo

permanecer normal, após a restrição haverá um aumento de velocidade com
consequente queda de pressão.

d) A viscosidade de um líquido é a razão entre o seu peso por unidade de volume.

e) Quanto maior for a temperatura sofrida por um fluído hidráulico menor será a sua
viscosidade.

São verdadeiras as afirmativas :

I ) a; b e c.

II ) c; d e e.

III) b; c e e.

IV) b e e.

V ) a e d.

Valor: 0,3 pontos.

2 ) O cilindro da figura está sendo acionado por uma pressão P = 40 bar. Determine a
intensidade da força F que movimenta o embolo do cilindro.

Características do cilindro:

- Diâmetro de embolo de = 100 mm.

- Diâmetro da haste dh = 35 mm
- Comprimento da haste lh = 800 mm.
- 1 bar = 1 x 105 Pa
Valor: 0,3 pontos

3 ) O pistão de um cilindro hidráulico tem uma área de 10 pol.2 e é empurrado por

uma força de 2500 lbs. Qual o valor da pressão exercida sobre as paredes do
cilindro ?
Valor: 0,3 pontos

4 ) Analise as afirmativas sobre sistemas hidráulicos a seguir e marque, entre os

Parênteses, com um V as verdadeiras e com um F as falsas.

I) ( ) A válvula seletora de duas vias, é empregada com cilindros de acionamento

de dois orifícios e não pode ser usada como cilindro de acionamento.

II ) ( ) Para controlar o sentido de operação de um mecanismo acionado

hidraulicamente emprega-se válvula seletora.

III) ( ) A unidade que transforma energia de pressão ou força mecânica é bomba

Hidráulica.

IV) ( ) A principal finalidade de um cilindro atuador é transformar a energia

hidráulica em energia mecânica

V) ( ) O regulador de pressão tem por finalidade manter a pressão do sistema

dentro de um valor fixo, pré-determinado

Valor: 0,3 pontos

5 ) Em conformidade com a norma ABNT NBR 8896, analisando o circuito hidráulico,
do desenho a seguir, identifique e descreva a função dos componentes conforme a
numeração correspondente indicada.

Valor: 0,3 pontos
