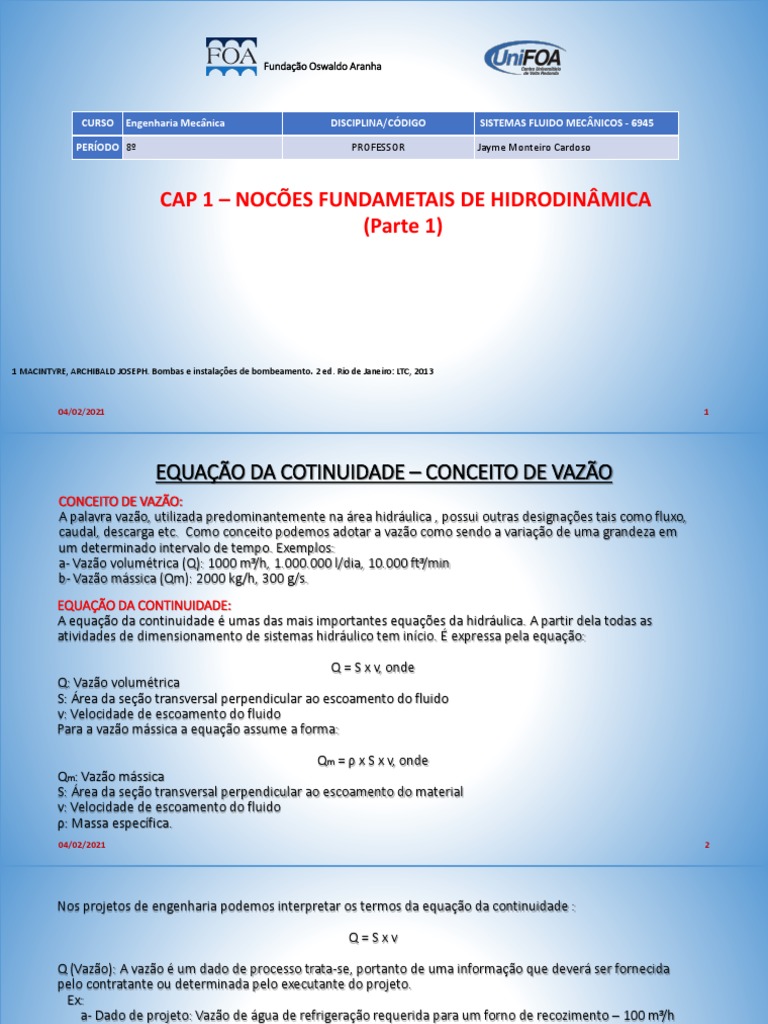

Fundação Oswaldo Aranha

CURSO Engenharia Mecânica DISCIPLINA/CÓDIGO SISTEMAS FLUIDO MECÂNICOS - 6945

PERÍODO 8º PROFESSOR Jayme Monteiro Cardoso

CAP 1 – NOCÕES FUNDAMETAIS DE HIDRODINÂMICA

(Parte 1)

1 MACINTYRE, ARCHIBALD JOSEPH. Bombas e instalações de bombeamento. 2 ed. Rio de Janeiro: LTC, 2013

04/02/2021 1
 EQUAÇÃO DA COTINUIDADE – CONCEITO DE VAZÃO
CONCEITO DE VAZÃO:
A palavra vazão, utilizada predominantemente na área hidráulica , possui outras designações tais como fluxo,
caudal, descarga etc. Como conceito podemos adotar a vazão como sendo a variação de uma grandeza em
um determinado intervalo de tempo. Exemplos:
a- Vazão volumétrica (Q): 1000 m³/h, 1.000.000 l/dia, 10.000 ft³/min
b- Vazão mássica (Qm): 2000 kg/h, 300 g/s.
EQUAÇÃO DA CONTINUIDADE:
A equação da continuidade é umas das mais importantes equações da hidráulica. A partir dela todas as
atividades de dimensionamento de sistemas hidráulico tem início. É expressa pela equação:

Q = S x v, onde
Q: Vazão volumétrica
S: Área da seção transversal perpendicular ao escoamento do fluido
v: Velocidade de escoamento do fluido
Para a vazão mássica a equação assume a forma:

Qm = ρ x S x v, onde
Qm: Vazão mássica
S: Área da seção transversal perpendicular ao escoamento do material
v: Velocidade de escoamento do fluido
ρ: Massa específica.
04/02/2021 2
Nos projetos de engenharia podemos interpretar os termos da equação da continuidade :

Q=Sxv

Q (Vazão): A vazão é um dado de processo trata-se, portanto de uma informação que deverá ser fornecida
pelo contratante ou determinada pelo executante do projeto.
Ex:
a- Dado de projeto: Vazão de água de refrigeração requerida para um forno de recozimento – 100 m³/h
b- Determinada pelo projeto: Determinação da vazão para abastecimento de uma caixa d’agua de um
prédio com 30 moradias.
S: área de seção transversal do tubo ou canal de escoamento
v (velocidade): Nos projetos de engenharia adota-se a velocidade econômica recomendada para cada tipo de
fluido

04/02/2021 3
04/02/2021 4
 EXERCÍCIO:
Um equipamento industrial é refrigerado através de
um circuito fechado de água.
O calor total removido pelo sistema de refrigeração é
de 30.000 kcal/h. Determine o diâmetro da tubulação.

q = m x Cp x ΔT

Ti: Temperatura de entrada da água = 35 °C

Te: Temperatura de saída da água = 40 °C

04/02/2021 5
