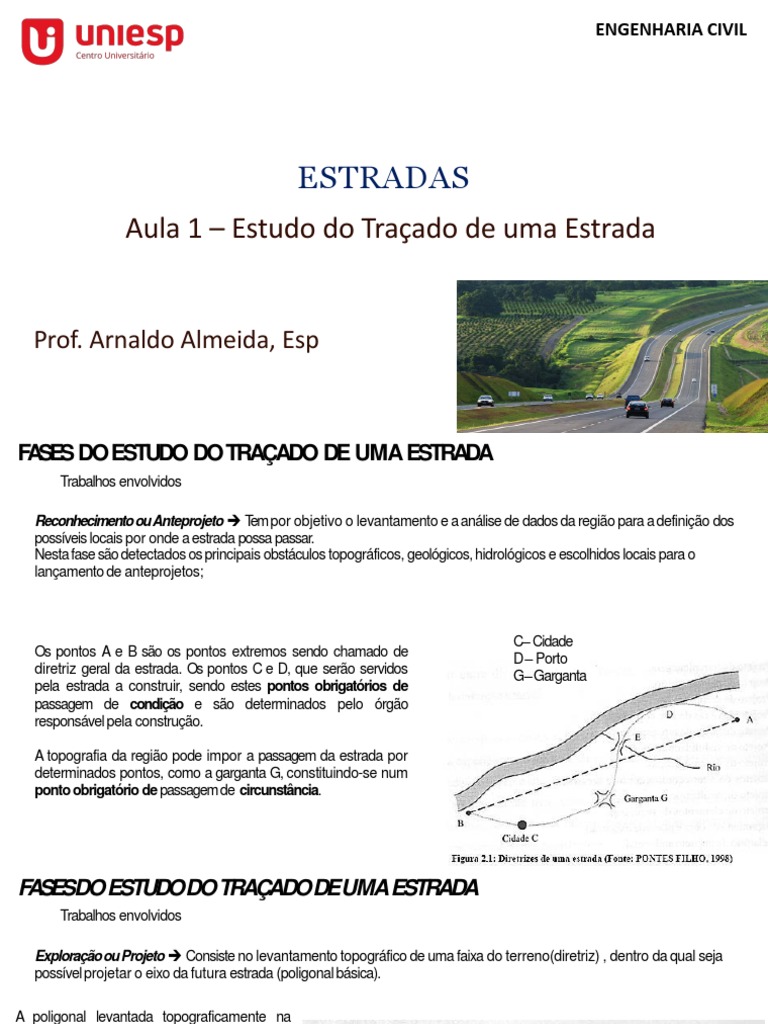

ENGENHARIA CIVIL

ESTRADAS
Aula 1 – Estudo do Traçado de uma Estrada

Prof. Arnaldo Almeida, Esp

FASES DO ESTUDO DO TRAÇADO DE UMA ESTRADA
Trabalhos envolvidos

Reconhecimento ou Anteprojeto ➔ Tem por objetivo o levantamento e a análise de dados da região para a definição dos
possíveis locais por onde a estrada possa passar.
Nesta fase são detectados os principais obstáculos topográficos, geológicos, hidrológicos e escolhidos locais para o
lançamento de anteprojetos;

C– Cidade
Os pontos A e B são os pontos extremos sendo chamado de D – Porto
diretriz geral da estrada. Os pontos C e D, que serão servidos G–Garganta
pela estrada a construir, sendo estes pontos obrigatórios de
passagem de condição e são determinados pelo órgão
responsável pela construção.

A topografia da região pode impor a passagem da estrada por

determinados pontos, como a garganta G, constituindo-se num
ponto obrigatório de passagem de circunstância.
FASESDO ESTUDODO TRAÇADO DEUMAESTRADA
Trabalhos envolvidos

Exploração ou Projeto ➔ Consiste no levantamento topográfico de uma faixa do terreno(diretriz) , dentro da qual seja
possível projetar o eixo da futura estrada (poligonal básica).

A poligonal levantada topograficamente na

fase de exploração recebe a denominação de
Eixo de Exploração ou Poligonal de Exploração.
É importante observar que esta poligonal não
é necessariamente igual à poligonal
estabelecida na fase de reconhecimento, pois
a equipe de exploração pode encontrar, nesta
fase, uma linha tecnicamente mais indicada e
que se situe ligeiramente afastada da diretriz
do reconhecimento.

Fonte: Macedo(2004)
FASESDO ESTUDODO TRAÇADO DEUMAESTRADA
Trabalhos envolvidos

Projeto Definitivo ou Locação ➔ Éa fase de detalhamento da fase de exploração (fase anterior), ou seja, o cálculo de
todos os elementos necessários à perfeita definição do projeto em planta, perfil longitudinal e seções transversais.

O projeto final da estrada é o conjunto de todos

esses projetos, complementado por memórias de
cálculo, justificativa de soluções e processos
adotados, quantificação de serviços, especificações
de materiais, métodos de execução e orçamento.
 O Desenho da planta baixa, apresentando a poligonal de exploração, deverá ser feita com o
auxílio de uma malha de coordenadas retangulares, na escala1:2000.

O desenho do perfil longitudinal do terreno, ao longo do eixo da poligonal de exploração, é

feito nas escalas horizontal 1:2.000 e vertical 1:200.

As seções transversais são desenhadas na escala única de 1:200.

• O perfil do terreno
• A linha do greide;
• As estacas dos PIV´s, PCV´s, PTV´s;

• As cotas dos PIV´s, PCV´s, PTV´s;

• Os comprimentos das curvas verticais;
• As rampas, em porcentagem;
• Os raios das curvas verticais;
• As ordenadas das curvas vertic
• As cotas da linha do greide em es especiais;
• A localização e limites das obras de arte correntes e especiais, com indicação de imens gico
• Perfil geológico
DESENVOLVIMENTO DETRAÇADOS
Exemplos de traçados
DESENVOLVIMENTO DETRAÇADOS
Exemplos de traçados
DESENVOLVIMENTO DETRAÇADOS
Exemplos de traçados

Quando o eixo da estrada acompanha as curvas de nível, há uma redução do volume de material escavado.
DESENVOLVIMENTO DETRAÇADOS
Exemplos de traçados

Quando o eixo da estrada tiver que cruzar um espigão, deve fazê-lo nos seus pontos mais baixos, ou seja,
nas gargantas. Deste modo, as rampas das rodovias poderão ter declividades menores, diminuindo os
movimentos de terra.
DESENVOLVIMENTO DETRAÇADOS

Em regra, a garganta é transposta em corte, a fim de diminuir a declividade média e o desenvolvimento do

traçado. Sea garganta for estreita e alta, pode ser transposta em túnel. A encosta pode ser vencida em
aterro, contribuindo para a diminuição do traçado.

H = diferença de cotas entre os pontos A e B;

L= distância horizontal entre os pontos A e B;
i = rampa máxima do projeto;
h =altura máxima de corte e aterro.

; não é necessário desenvolver o traçado, cortar nem aterrar

, caso em que aterrando em Be cortando em A não será necessário desenvolver o

traçado.

, é necessário passar em túnel ou desenvolver o traçado.
