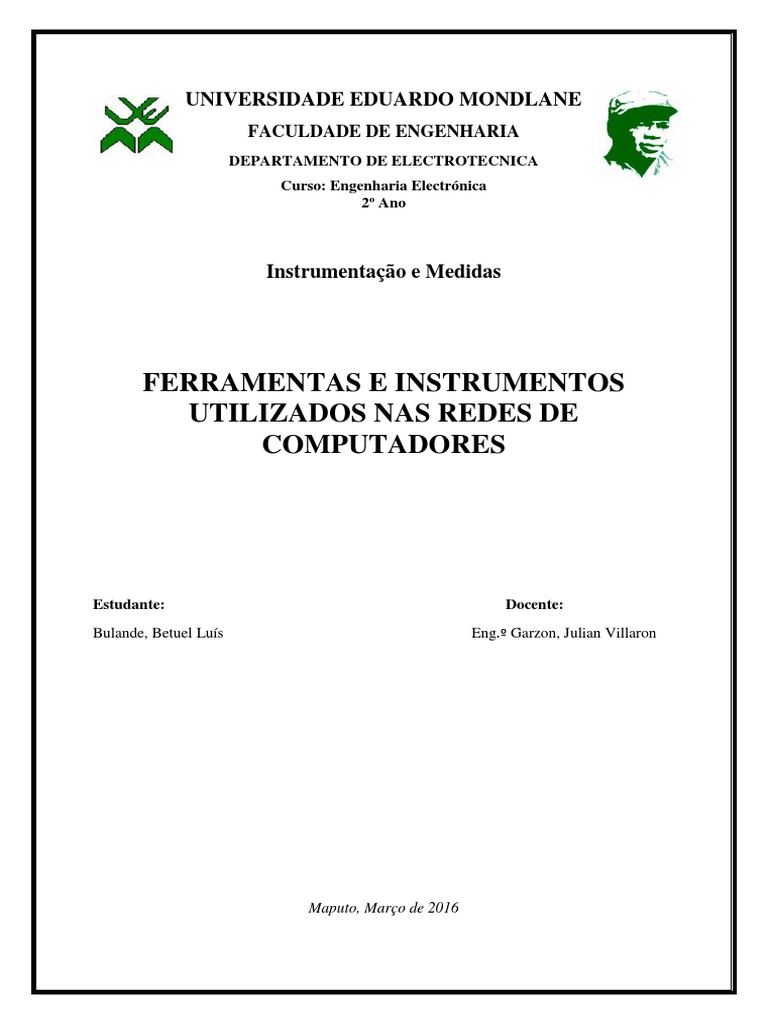

UNIVERSIDADE EDUARDO MONDLANE

FACULDADE DE ENGENHARIA
DEPARTAMENTO DE ELECTROTECNICA
Curso: Engenharia Electrónica
2º Ano

Instrumentação e Medidas

FERRAMENTAS E INSTRUMENTOS
UTILIZADOS NAS REDES DE
COMPUTADORES

Estudante: Docente:
Bulande, Betuel Luís Eng.º Garzon, Julian Villaron

Maputo, Março de 2016

 Engenharia Electrónica - UEM

INDICE page.

1. INTRODUÇÃO.............................................................................................................................. 1

2. OBJECTIVOS ................................................................................................................................ 1

2.1. Objectivos Gerais e Especificos .............................................................................................. 1

3. METODOLOGIA ........................................................................................................................... 1

4. FERRAMENTAS CONCEITUAÇÃO ................................................................................................ 1

6. REFERÊNCIAS BIBLIOGRÁFICAS ................................................................................................ 12

BULANDE, BETUEL LUIS

 UEM – Faculdade de Engenharia 1

1. INTRODUÇÃO

Actualmente é muito comum um técnico de electrónica trabalhar em manutenção e reparação

de computadores, e um bom técnico precisa ter (sempre) à disposição ferramentas adequadas
e de boa qualidade. Para evitar desperdícios de dinheiro e garantir a qualidade do serviço,
neste trabalho reuni informações sobre as principais ferramentas modernas e clássicas usadas
no mundo da informática e serviços de manutenção electrónica em redes de computadores.
Boa apresentação!
O técnico também ganha com uma boa apresentação. Ter uma caixa de ferramentas bem
equipada e com todos os itens arrumados e limpos mostra que o profissional se preocupa com
a qualidade de seus serviços.
Muitas vezes é necessário realizar um conserto em um escritório ou fábrica, onde há pessoas
transitando e trabalhando.
Para atingir este nível de qualidade de serviço, é preciso conhecer bem suas ferramentas.

2. OBJECTIVOS

2.1. Objectivos Gerais e Específicos

Este presente trabalho tem como objectivos gerais e específicos:
 Mostrar e falar das especificações técnicas das ferramentas e instrumentos usuais em
redes de computadores;
 A familiarização com os instrumentos electrónicos.

3. METODOLOGIA

Para realização deste trabalho, foram usadas as seguintes metodologias:

 Pesquisa Bibliográfica;
 Notas tiradas nas aulas de Instrumentação e Medidas. (FENG-UEM).

4. FERRAMENTAS CONCEITUAÇÃO

Do latim ferramenta, uma ferramenta é um instrumento que permite realizar determinados

trabalhos. Estes objectos foram concebidos para facilitar a realização de uma tarefa mecânica
que requere do uso de alguma força. A chave de fenda, a pinça e o martelo são ferramentas.

Instrumentação e medidas 1
 UEM – Faculdade de Engenharia 2

4.1. ÁLCOOL ISOPROPÍLICO

Utilizado para limpeza de cabeçotes, placas, cd’s e outras partes do computador.

Sua vantagem é a de não possuir água evitando assim a oxidação das partes que forem
limpas.
É encontrado em farmácias comuns ou de manipulação.

4.2. CHAVE CANHÃO

Provavelmente esta é a chave menos encontrada na maleta dos técnicos. Ela é usada em
parafusos sextavados e tem maior capacidade de aperto que uma chave philips ou de fenda.
Dificilmente estraga a cabeça do parafuso.
A chave na medida de 1/4” é usada para apertar os parafusos do gabinete, aqueles que
prendem HD, fonte e placas de expansão. Já a de 3/16” é a
única maneira de apertar com segurança os espaçadores de
latão que fixam a placa-mãe no gabinete e os parafusos dos
conectores traseiros, como os da saída de vídeo ou da porta
paralela, que adoram soltar junto com o conector
As chaves de melhor qualidade têm a ponta mais fina, o que
facilita o uso em locais apertados. Conseguem ser finas pois
são feitas com metal de maior resistência. As fabricadas
com metal mais fraco necessitam de uma ponta mais grossa
para suportarem o torque aplicado.

4.3. ALICATE CRIMPADOR

Muitas chamadas de serviço são as velhas e conhecidas “A

Internet não funciona” e “O computador sumiu da rede”. Nesse
caso, já leve consigo um alicate de crimpagem pois é quase certo
que você encontrará cabos de rede torcidos, esticados demais,
com mal-contato nos conectores ou até “decepados”.
Companheiro de todo instalador de redes de computadores.

Existem diversos fabricantes.

Pode crimpar conectores RJ45 que são os cabos de rede ou RJ11,
conectores de telefone.

4.4. ALICATE DE BICO

Alicates para serviços simples como dobrar pernas de
componentes, torcer fios, puxar pontas.
Não pode faltar a quem trabalha com electrónica.
A meia-cana de 6 polegadas é adequado.
O nome meia-cana se refere ao seu perfil que lembra uma cana
cortada ao meio.
Esse é o mais comum e indicado.

Instrumentação e medidas 2
 UEM – Faculdade de Engenharia 3

4.5. ALICATE DE CORTE DIAGONAL

Sua função é a de cortar fios, pernas de componentes e
outros materiais.

Não pode faltar para os técnicos em electrónica.

Tamanho ideal: 6 polegadas.

O nome diagonal indica que sua parte cortante é inclinada

em relação ao cabo.
É o mais utilizado de todos.

Existem outros modelos de corte, como o “reto” e “frontal”.

4.6. ALICATE DE PRESSÃO

É um “alicatão parrudão”.

Sua utilização não é comum.

Nem todo técnico de electrónica ou manutenção
precisa dele.
Mas ajuda muito quando certos trabalhos exigem.
Excelente para se fazer força.
A boca dele pode ser utilizada para prender
objectos como se fosse uma garra.
Ele pode ser apertado, evitando que o objecto se
mova.

Tamanho adequado: 10 polegadas

4.7. ALICATE UNIVERSAL

Esse é pau para toda obra.

Todo mundo tem que ter um desses, mesmo que

não trabalhe com electrónica.
Certamente todo mundo tem um em casa.
O nome universal é derivado de suas utilizações.
Ele pode prender, cortar, apertar e até bater.
Seu tamanho pode ser o de 8 polegadas.

Instrumentação e medidas 3
 UEM – Faculdade de Engenharia 4

4.8. CAIXA OU MALETA

Depois de comprar todas as ferramentas, é
conveniente ter um lugar para guardar ou
transportar.

Ela deve ser comprada por último, pois existem

vários tamanhos.
Você deve ter uma que comporte todas suas
ferramentas.
Normalmente são feitas de chapa de metal leve e
resistente.

4.9. CANETA PARA RETROPROJETOR

Na eletrônica serve para traçar as trilhas e ilhas de uma placa de circuito impresso.
Na manutenção serve para marcar e identificar placas e componentes.
Existem várias cores, mas prefira as cores preta ou azul, pois são mais fáceis de ver.
Essa tinta se dissolve completamente com álcool.

4.10. CHAVE SOQUETE

Conhecida também por chave canhão.

Usada em manutenção.
Tem função de apertar aqueles parafusinhos onde se prende o
cabo do monitor ou da impressora.
Seu tamanho deve ser 3/16 por 3 polegadas

4.11. CHAVE DE FENDAS "TOCO"

Utilizada principalmente em manutenção.

Ela é bem pequena em tamanho.

Serve para apertar ou desapertar parafusos em locais de
difícil acesso.

O tamanho mais usado em manutenção é 3/16.

Repare no tipo de ponta. Essa é a “de fendas”.

Instrumentação e medidas 4
 UEM – Faculdade de Engenharia 5

4.12. CHAVES DE FENDAS

Muito utilizadas em electrónica e manutenção.

Existem em vários tamanhos.
Não adianta ter uma e pensar que vai servir em todos os parafusos.
Usar chave grande em parafuso pequeno não dá. Usar chave pequena em parafuso grande
pode estragar a chave.
As mais utilizadas são:
1/4 por 3 polegadas para parafusos maiores;
3/16 por 3 polegadas para parafusos médios;
1/8 por 3 polegadas para parafusos pequenos.

4.13. CHAVE PHILIPS "TOCO"

A empresa Philips criou um tipo de parafuso que é mais ágil de ser

apertado, pois a ferramenta não escapa quando se está apertando.
Isso ajudou a aumentar a velocidade de produção.
Ela é pequena e permite acesso em locais apertados.
O tamanho mais usado na manutenção é o 3/16.
Veja a ponta padrão “Philips”.

4.14. CHAVES PHILIPS

Possui as mesmas considerações das chaves de fendas acima.

Tamanhos mais utilizados:
1/4 por 3 polegadas;
3/16 por 3 polegadas;
1/8 por 3 polegadas.

4.15. CHAVE TESTA FASE

Utilizada em instalação de micros, de redes de computadores e

tomadas.
Sua função é identificar qual é o fio fase das tomadas.
Tem uma parte de metal onde se coloca o dedo quando se
insere na tomada.
Não tem perigo de choque. Se não colocar o dedo nessa parte
metálica ela não funciona.
Ela não é chave de fendas! Se ficar apertando parafusos, ela
pode se danificar.

4.16. CHAVE HEXAGONAL

É conhecida também por CHAVE ALLEN.

Ela aperta e desaperta parafusos hexagonais.
Esses parafusos estão em muitos equipamentos.
São quase impossíveis de se retirar sem a ferramenta certa.
Elas são utilizadas em manutenção.

Instrumentação e medidas 5
 UEM – Faculdade de Engenharia 6

4.17. CHAVES DE BOCA COMBINADAS

Não é uma ferramenta muito usual da manutenção ou

electrónica.

Mas sua utilidade em determinados momentos aconselha a

se ter um jogo delas.

Um kit com tamanhos de 6 até 15 é excelente.

4.18. CHAVES TORX

Mais um tipo de chave para encher nossas
caixas.

Lembra a chave hexagonal, mas na verdade é

totalmente diferente.
Trabalhar em manutenção de impressoras exige
essa chave.
Alguns drivers de cd ou dvd usam essa chave
também.

Existem diversos tamanhos, mas o T6, T10 e

T15 são os mais utilizados.

4.19. CHAVE DE PRECISÃO

Conhecida também como “chaves de relojoeiro”.

Para parafusos muito pequenos.

Usado em manutenção de drivers de disquetes
ou cd’s.

Um kit comum possui chaves de fendas e Philips.

Instrumentação e medidas 6
 UEM – Faculdade de Engenharia 7

4.20. ESCOVA DE AÇO

Ela é feita com cerdas de metal. Sua utilização é rara em manutenção. Sua aplicação principal
é na retirada de camada oxidada de gabinetes ou hastes de aterramento. Se um gabinete
apresenta uma ferrugem, a escova de aço pode “raspar” parte dessa oxidação antes que se
possa fazer uma nova pintura.

4.21. ESTILETE

Com função similar ao canivete, ele tem a

vantagem de ser bem fino e afiado.
Possui dois tamanhos: 9 ou e 18 milímetros.

4.22. EXTENSÃO ELÉTRICA

Em determinados momentos a tomada fica longe do local onde se precisa de energia elétrica.
Uma extensão de uns 5 metros é adequada.

4.23. FERRO DE SOLDA

Usado em electrónica e manutenção.

Sua principal utilização é soldar componentes e fios.
A potência de 30 watts é suficiente para uma boa soldagem.

4.24. FITA ISOLANTE

Uma vez feita a união de fios, a fita isolante evita curtos circuitos.

4.25. FLANELA BRANCA

Para limpeza de computadores. A cor branca ajuda a saber o momento em que essa flanela
precisa ser trocada.

4.26. LANTERNA

Alguns componentes dos computadores ficam em cantinhos escuros.

Nem sempre dá para virar o computador para entrar luz.
Uma lanterna, de preferência daquelas de cabeça que deixam as mãos livres, resolve esse
problema.

Instrumentação e medidas 7
 UEM – Faculdade de Engenharia 8

4.27. MULTÍMETRO

O multímetro é largamente usado na manutenção de computadores. O multímetro é um

equipamento versátil que ao longo dos anos foi agregando funções importantes aos seus
sistemas. Um multímetro tem que medir basicamente a tensão, a corrente e ter um
ohmímetro. Para escolher um bom multímetro é importante verificar a classe de isolação, se o
fabricante fornece garantia, o grau de incerteza que o aparelho aponta, pois cada um
apresenta uma certa variação na leitura dos dados e se o produto possui certificação.

Existem vários fabricantes de multímetros, o técnico deve levar em conta o tipo de suporte
técnico ele atenderá, pois caso o técnico venha a prestar manutenção em computadores na sua
maioria desktop, um multímetro digital com boa resolução já serve, agora se a intenção é de
prestar manutenção a grandes servidores que consomem uma grande quantidade de energia, o
multímetro deve estar de acordo com a categoria III – 300 V ou categoria IV – 600 V
dependendo da instalação utilizada.

4.28. PAQUÍMETRO

É um instrumento de precisão que

Serve para medir diâmetros internos,
Externos e profundidade.
Na electrónica podemos medir distâncias
Entre terminais de componentes, diâmetros
de fios etc. Como a precisão não é fato
determinante nesse caso, pode ser adquirido
um modelo de plástico de 15 centímetros.

Instrumentação e medidas 8
 UEM – Faculdade de Engenharia 9

4.29. ALICATE AMPERÍMETRO

Este aparelho tem a finalidade de medir a intensidade do fluxo da corrente elétrica que passa
por determinado fio. Boa parte dos multímetros possuem um amperímetro embutido, mas
para medir a amperagem de um circuito ou fio ele não pode ser medido em paralelo mas sim
em série, fazendo que o circuito seja interrompido e ai sim colocar em série as pontas do
multímetro. Nem sempre é possível cortar fios e emendá-los seria ainda pior, para estes casos
é recomendado a utilização de um alicate amperímetro, que prende o fio a ser medido (um de
cada vez, nunca o par), e mede através de sensores o campo magnético gerado pela
intensidade do fluxo da corrente eléctrica. Estes alicates possuem também conectores para
medir a amperagem em locais em que o alicate se torna inviável.

Para as medições de corrente alternada não existe a preocupação com os pólos, porém nos
circuitos de corrente contínua sim, onde o pólo positivo deve ser posto no ponto de entrada da
corrente convencional.

4.30. PARAFUSOS

Para prender tomadas, aparelhos, caixas e tudo mais.

Os modelos com bucha são excelentes para paredes. Tenha os tamanhos 4, 6 e 8 e suas
buchas.
Os modelos soberbos são para madeira. Os tamanhos vão variar conforme o uso.
Para metal usamos os parafusos com porca. Os tamanhos vão variar conforme o uso.
Tenha também as brocas correspondentes para usar na furadeira.

4.31. PASSA FIO (também chamado guia)

Para o pessoal da manutenção este equipamento ajuda muito.
Serve para puxar fios dentro da tubulação eléctrica. Os modelos atuais são de plástico
resistente com ponteiras de metal.
Ele vai sendo introduzido na tubulação até sair em um outro ponto.
Em seguida é preso nele o fio que se que passar pela tubulação e puxa-se pela ponta que saiu
na outra caixa.

Instrumentação e medidas 9
 UEM – Faculdade de Engenharia 10

4.32. PASTA TÉRMICA

Para o pessoal da manutenção.

É uma pasta que se coloca entre o cooler e o processador para auxiliar na transferência do
calor entre eles.
Ajuda na refrigeração do processador pois aumenta a área de contacto.

4.33. PANO DE PRATO

Faz parceria com a flanela branca.
O pano é para limpeza mais pesada, quando o equipamento do cliente se encontra muito sujo.

PINÇA
Sabe aquele parafusinho que caiu entre os slots e que
não tem como retirar a não ser virando o pc de cabeça
para baixo?
Pois é, com uma pinça não precisa isso.

Esse modelo com ponta reta e serrilhada ajuda tanto a

pegar parafusos fujões quanto a levar parafusos em
locais inacessíveis aos dedos.

Colocar e retirar jumpers também fica fácil.

4.34. PINCEL
Uma boa pincelada pode ajudar no funcionamento de máquinas.
JAMAIS SOPRE PLACAS DE CIRCUITOS ELETRÔNICOS. A saliva que vai junto com o
sopro pode ser fatal.

4.35. PISTOLA DE COLA QUENTE

Aquela montoeira de fios soltos e balançando dentro do gabinete pode atrapalhar.

Uma cola como essa pode resolver o problema.
As outras já citadas acima também podem resolver.
Mas essa cola quente é muito utilizada.

Instrumentação e medidas 10
 UEM – Faculdade de Engenharia 11

4.36. PRODUTOS DE LIMPEZA

Já que temos flanelas e panos de prato, nada mais adequado que termos também produtos que
ajudem na limpeza.
Produtos de cozinha como veja multiuso, Ajax, detergente, veja limpeza pesada, bombril etc.
Isso tudo ajuda a melhorar o visual da máquina, dando a impressão de que ficou “novinho”.
Eles podem ser transportados em frascos de remédios, previamente vazios e lavados, tais
como dipirona, ou comprados em lojas de R$1,99.

4.37. SUPORTE PARA PLACA DE CIRCUITO IMPRESSO (PCI)

Esse é uma mão na roda para o pessoal da electrónica.
É um suporte que mantém a pci em uma posição que facilita a soldagem, mantendo suas
mãos livres para trabalhar com o ferro e a solda.
Ele possui uma garra que o prende em qualquer mesa.

4.38. TESOURA
Esta ferramenta pode ser daquelas comuns de cortar pano mesmo.
Precisando abrir uma embalagem ou recortar algo, nada mais prático do que uma tesoura.

4.39. TRENA
É uma “fita métrica” de aço.
Imagine-se em um cliente e ele pede para que seja instalada uma tomada em um determinado
ponto.
Como saber quantos metros de fio comprar?
Seu tamanho varia, mas a de 3 metros é suficiente.

4.40. WD40
É um produto “faz tudo”. É lubrificante, elimina a umidade, diminui a ação da corrosão,
ajuda a retirar porcas e parafusos emperrados, limpa resíduos de gordura e graxa. A vantagem
é que não possui elementos que ataquem a borracha, verniz das placas, tintas do gabinete etc.
Cuidado pois esse produto é inflamável.

4.41. KITS PRONTOS

Esse aqui possui várias ferramentas descritas nesse artigo.

Dá para ver a lanterna, lima, pistola de cola quente, várias

chaves de fendas ou philips, estilete, uma serrinha
martelo, alicate, fita isolante, parafusos e
buchas, rebitador pop, trena, chaves de boca eu um nível
que mede inclinações de superfícies.

Instrumentação e medidas 11
 UEM – Faculdade de Engenharia 12

5. CONCLUSÃO

As ferramentas apresentadas neste trabalho são essenciais para procedimentos de montagem e

manutenção de computadores e redes.

Os instrumentos de medição é a parte mais cara que o técnico de manutenção precisa ter, por
este motivo fazer uma boa escolha é importante, pois estes equipamentos, se bem cuidados,
duram por bom tempo, logo o investimento feito neles é dividido pelos anos de trabalho que
eles venham a desempenhar.

A utilização deles no campo de trabalho mostra ao cliente a responsabilidade que técnico tem
com o seu trabalho, além de que estes instrumentos ajudam o técnico a encontrar o defeito em
um curto espaço de tempo, evitando os testes feitos a partir da troca das placas e
componentes que supostamente podem apresentar defeitos.

6. REFERÊNCIAS BIBLIOGRÁFICAS

1. http://conceito.de/ferramenta#ixzz42ssQXtNM

2. http://www.newtoncbraga.com.br/index.php/projetos-educacionais/987-ferramentas-
essenciais-do-tecnico-de-reparacao-col002

3. RENATO PAIOTTI, 2014 - Ferramentas essenciais do técnico de reparação

(COL002)

Instrumentação e medidas 12
