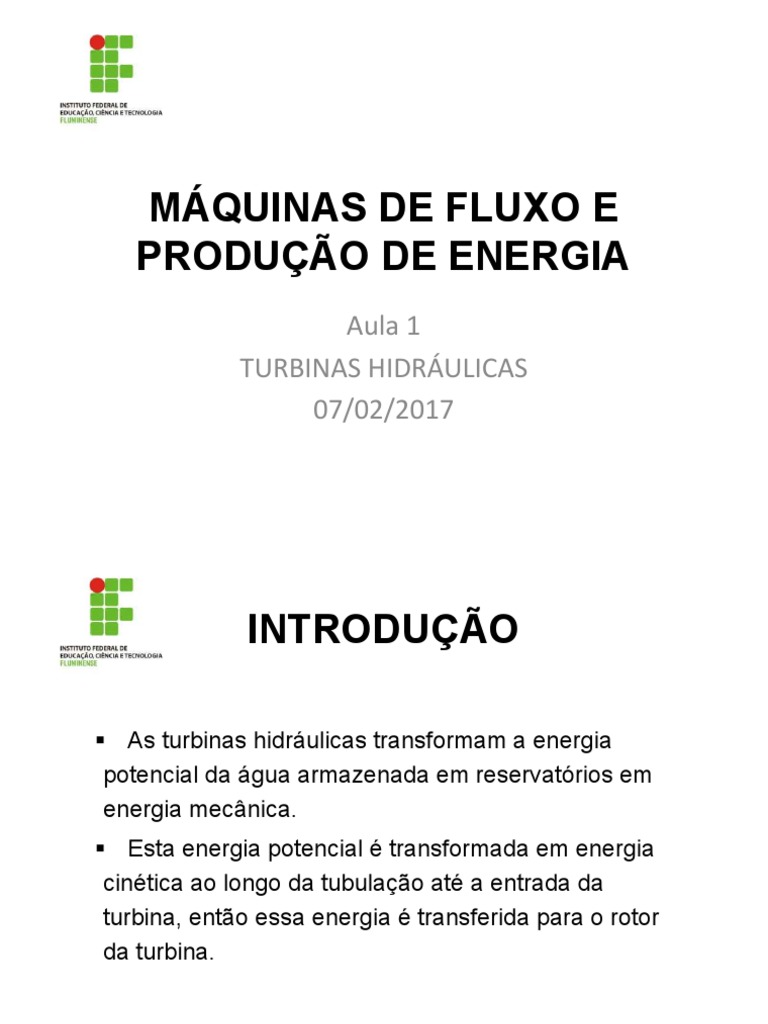

MÁQUINAS DE FLUXO E

PRODUÇÃO DE ENERGIA
Aula 1
TURBINAS HIDRÁULICAS
07/02/2017
 INTRODUÇÃO

 As turbinas hidráulicas transformam a energia

potencial da água armazenada em reservatórios em
energia mecânica.
 Esta energia potencial é transformada em energia
cinética ao longo da tubulação até a entrada da
turbina, então essa energia é transferida para o rotor
da turbina.
 INTRODUÇÃO
 Para transformar a força das águas em energia
elétrica, a água represada passa por dutos forçados,
gira a turbina que é ligado ao eixo de um gerador,
gerando energia elétrica.
 CENTRAIS HIDRELÉTRICAS
 As centrais hidroelétricas são responsáveis por
transformar energia potencial da água em energia
elétrica.
 São classificadas pela Eletrobrás de acordo com a
potência gerada:
 Microcentrais: P≤100 KW
 Minicentrais: P = 100 a 1000 KW
 Pequenas centrais: P = 1000 a 30000 KW
 Medias centrais: P = 30000 a 100000 KW
 Grandes centrais: P ≥ 100000 KW
 CENTRAIS HIDRELÉTRICAS
 As centrais hidrelétricas são responsáveis por
transformar energia potencial da água em energia
elétrica.
 São geralmente constituídas por:
 Barragem
 Tomada d’água
 Conduto forçado
 Chaminé de equilíbrio
 Casa de força
 Tubulação de descarga
CENTRAIS HIDRELÉTRICAS
CENTRAIS HIDRELÉTRICAS
 TURBINAS HIDRÁULICAS
 Turbinas hidráulicas são máquinas para converter
energia hidráulica em energia elétrica.
 As turbinas hidráulicas são classificadas como:
 Turbina de ação
Transformam a energia cinética do fluido em energia
mecânica
 Turbina de reação
Trabalham submersas e aproveitam a energia cinética e de
pressão do fluido para obter energia mecânica.
 TURBINAS HIDRÁULICAS
 Turbinas de Ação
 São acionadas por um o mais jatos livres de alta velocidade
 A expansão do fluido de alta para baixa pressão ocorre em bocais
externos ao rotor da turbina.
 O rotor trabalha parcialmente submerso no fluido.
 TURBINAS HIDRÁULICAS
 Turbinas de Reação
 A aceleração externa é imposta e o fluido é conduzido para o rotor na
direção adequada através de um conjunto de pás.
 A combinação do conjunto de pás fixas do distribuidor e das móveis do
rotor é chamado de um estágio da turbina.
 Os rotores trabalham totalmente submersos no fluido produzindo maior
potência para um dado volume do que as turbinas
 de impulsão ou ação.
 TURBINAS HIDRÁULICAS
 Os tipos de turbinas mais comuns são:

 PELTON

 FRANCIS

 KAPLAN
 TURBINAS HIDRÁULICAS
 PELTON
As turbinas Pelton são chamadas assim devido ao
nome de seu idealizador, Allan Lester Pelton, que em
1880 pôs em funcionamento o primeiro rotor com a
forma atual.
As turbinas Pelton são turbinas de ação.
Este modelo de turbina especial para quedas altas até
aproximadamente 1.200 metros
 TURBINAS HIDRÁULICAS
 PELTON
As turbinas Pelton são chamadas assim devido ao
nome de seu idealizador, Allan Lester Pelton, que em
1880 pôs em funcionamento o primeiro rotor com a
forma atual.
É uma turbina de ação na qual o fluxo de água incide
sob a forma de jato sobre pás em forma de duas
conchas presas a um rotor. A direção dos jatos é
paralela em relação ao plano do rotor.
 TURBINAS HIDRÁULICAS
 PELTON
Elevadas alturas de queda e consequentemente baixas
vazões.
Topografia brasileira não favorece a turbina Pelton.
 TURBINAS HIDRÁULICAS
 PELTON
 Partes principais:
 Injetor
É um bocal de forma apropriada a guiar a água, proporcionado
um jato cilíndrico sobre a pá do receptor, o que é conseguido por meio de
uma agulha.
 TURBINAS HIDRÁULICAS
 PELTON
 Partes principais:
 Rotor
O rotor consta de um certo número de pás com forma de concha especial,
dispostas na periferia de um disco que gira preso a um eixo.
 TURBINAS HIDRÁULICAS
 PELTON
 Partes principais:
 Defletor de jato
O defletor intercepta o jato, desviando-o das pás, quando ocorre uma
diminuição violenta na potência demandada pela rede de energia. Nessa
hipótese, uma atuação rápida da agulha para reduzir a descarga poderia
vir a provocar uma sobre pressão no bocal, nas válvulas e ao longo do
encanamento adutor.
 TURBINAS HIDRÁULICAS
 PELTON
 Escolha do tipo de turbina Pelton:
 TURBINAS HIDRÁULICAS
 FRANCIS
Estas turbinas recebem seu nome do engenheiro inglês
James Bicheno FRANCIS (1812-1892) que as idealizou
em meados do século XIX em instalações hidrelétricas
nos EUA. Desde sua primeira concepção muitos
aperfeiçoamentos foram feitos, tanto em termos
hidráulicos, mecânicos e de instalação, de forma que
atingem seus melhores valores de rendimento para
quedas entre 10 e até 400 metros, portanto um dos
mais versáteis modelos.
 TURBINAS HIDRÁULICAS
 FRANCIS
As turbinas Francis possuem um rotor na forma de um cilindro
vazado com a parede lateral formada por palhetas curvas. A água
de entrada é dirigida por um tubo em espiral e um sistema de
palhetas estáticas que a forçam a atravessar radialmente a parede
do rotor, empurrando as palhetas deste. A água sai pela base do
rotor praticamente com pressão e velocidade muito reduzidas.
Possui pré-distribuidor e distribuidor. O pré-distribuidor é um
conjunto de pás fixas, responsável por dar um ângulo de entrada
para a água, aumentando o rendimento. O distribuidor é um
conjunto de pás-móveis, responsável pelo controle da quantidade
de água que entra no rotor, assim varia a potência gerada.
 TURBINAS HIDRÁULICAS
 FRANCIS
 TURBINAS HIDRÁULICAS
 FRANCIS
 Turbina de reação
 Melhor rendimento entre as turbinas de reação
 Menor curvatura das pás menos perda no escoamento
 Maior custo de instalação e operãção
 Utilizada na usina de Itaipu
 TURBINAS HIDRÁULICAS
 FRANCIS
 Tabela com a forma construtiva da turbina Francis
 TURBINAS HIDRÁULICAS
 KAPLAN
Em 1912, o engenheiro Victor Kaplan (1876-1934), após
estudos teóricos e experimentais, concebeu um novo tipo de
turbina a hélice, comportando a possibilidade de variar o passo
ou inclinação das pás.
Com o passar dos anos, ficou provado o sucesso das turbinas
Kaplan para aplicações de baixas e médias quedas e grandes
volumes de água, consagrando-se como uma turbina altamente
eficiente nestas condições, com rendimentos que podem passar
de 93%.
 TURBINAS HIDRÁULICAS
 KAPLAN
É uma turbina de reação.
A única diferença entre as turbinas Kaplan e Francis é
o rotor, que se assemelha a um propulsor de navio. O
ângulo de inclinação das pás é controlado por pistões
hidráulicos, normalmente em conjunto com as
palhetas de distribuição.
 TURBINAS HIDRÁULICAS
 KAPLAN
 Principais componente de uma turbina Kaplan:
 Distribuidor
Se assemelha ao das turbinas Francis, tendo as mesmas finalidades.
Suas pás também possuem mecanismos de controle de posição, porém,
deve haver sincronização com o movimento das pás do rotor.
 TURBINAS HIDRÁULICAS
 KAPLAN
 Principais componente de uma turbina Kaplan:
 Rotor
Possui pás que podem ser ajustáveis variando o ângulo de acordo com a
demanda de potência
 TURBINAS HIDRÁULICAS
 KAPLAN
 Principais componente de uma turbina Kaplan:
 Tubo de sucção
Tem a função de escoar a água q passa através do rotor.

 Caracol ou caixa espiral

Pode ter seção transversal circular nas turbinas de pequena capacidade e
nas quedas consideradas relativamente grandes para turbinas Kaplan,
mas, nas unidades para grandes descargas e pequenas quedas, a seção
é aproximadamente retangular outrapezoidal com estreitamento na
direção do distribuidor e recebe a denominação de semicaracol.
 TURBINAS HIDRÁULICAS
 KAPLAN
 Principais componente de uma turbina Kaplan:
 TURBINAS HIDRÁULICAS
 KAPLAN
 Quanto ao número de pás as turbinas Kaplan podem ser de:
4 pás (para 10 < H < 20m);
5 pás (para 12 < H < 23m);
6 pás (para 15 < H < 35m);
8 pás (para H > 35m).
 TURBINAS HIDRÁULICAS
 Campo de aplicação das turbinas:
 TURBINAS HIDRÁULICAS
 Golpe de Aríete:
É a elevação ou redução brusca de pressão que ocorre no
escoamento variável produzido pela interrupção brusca do
escoamento de um líquido, causando deformabilidade das
paredes da canalização que o conduz.

Há uma conversão de energia de velocidade da corrente

líquida estancada em energia de pressão, que por sua vez,
se transforma em trabalho de deformação da canalização.
 TURBINAS HIDRÁULICAS
 Golpe de Aríete:
Nas turbinas hidráulicas, o escoamento variável é
causado pela alteração da vazão absorvida pela
turbina na partida e na parada ou na operação, pela
necessidade de adaptar a potência gerada pela
turbina à demanda da rede elétrica.
 TURBINAS HIDRÁULICAS
 Golpe de Aríete:
 Cálculo da sobre pressão máxima causada pelo golpe de
Ariete, pela fórmula de Michauld:
