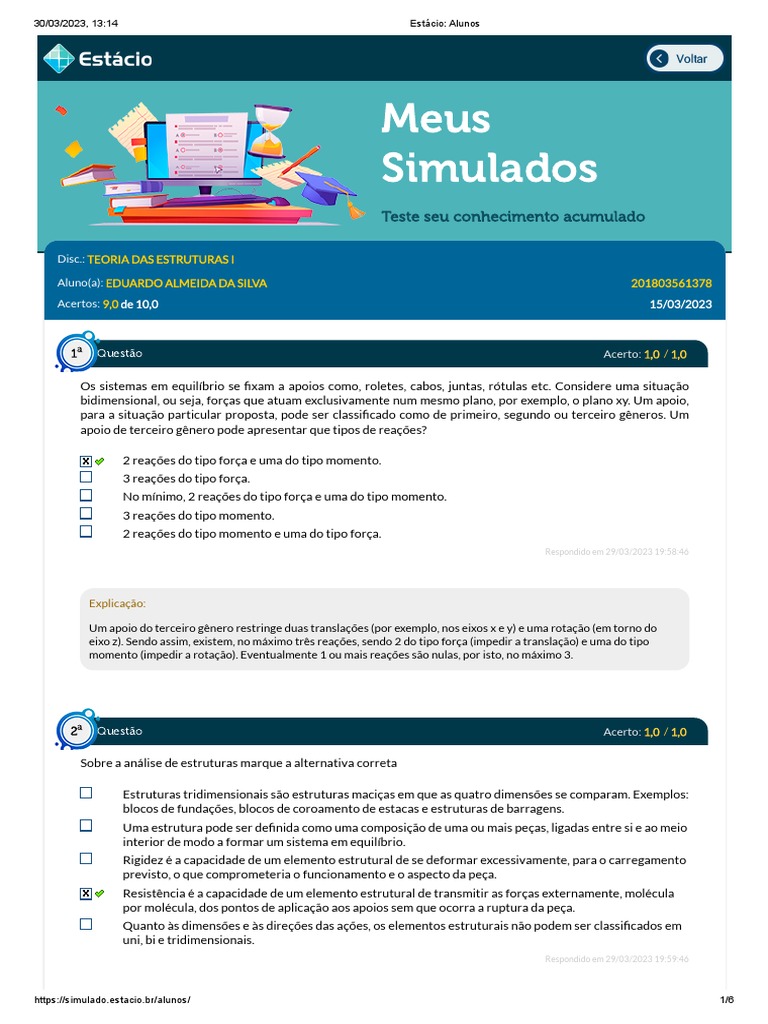

30/03/2023, 13:14 Estácio: Alunos

Meus
Simulados
Teste seu conhecimento acumulado

Disc.: TEORIA DAS ESTRUTURAS I

Aluno(a): EDUARDO ALMEIDA DA SILVA 201803561378

Acertos: 9,0 de 10,0 15/03/2023

1a
          Questão Acerto: 1,0  / 1,0

Os sistemas em equilíbrio se fixam a apoios como, roletes, cabos, juntas, rótulas etc. Considere  uma situação
bidimensional, ou seja, forças que atuam exclusivamente num mesmo plano, por exemplo, o plano xy. Um apoio,
para a situação particular proposta, pode ser classificado como de primeiro, segundo ou terceiro gêneros. Um
apoio de terceiro gênero pode apresentar que tipos de reações?

2 reações do tipo força e uma do tipo momento.

3 reações do tipo força.
No mínimo, 2 reações do tipo força e uma do tipo momento.
3 reações do tipo momento.
2 reações do tipo momento e uma do tipo força.
Respondido em 29/03/2023 19:58:46

Explicação:

Um apoio do terceiro gênero restringe duas translações (por exemplo, nos eixos x e y) e uma rotação (em torno do
eixo z). Sendo assim, existem, no máximo três reações, sendo 2 do tipo força (impedir a translação) e uma do tipo
momento (impedir a rotação). Eventualmente 1 ou mais reações são nulas, por isto, no máximo 3.

2a
          Questão Acerto: 1,0  / 1,0

Sobre a análise de estruturas marque a alternativa correta

Estruturas tridimensionais são estruturas maciças em que as quatro dimensões se comparam. Exemplos:
blocos de fundações, blocos de coroamento de estacas e estruturas de barragens.
Uma estrutura pode ser definida como uma composição de uma ou mais peças, ligadas entre si e ao meio
interior de modo a formar um sistema em equilíbrio.
Rigidez é a capacidade de um elemento estrutural de se deformar excessivamente, para o carregamento
previsto, o que comprometeria o funcionamento e o aspecto da peça.
Resistência é a capacidade de um elemento estrutural de transmitir as forças externamente, molécula
por molécula, dos pontos de aplicação aos apoios sem que ocorra a ruptura da peça.
Quanto às dimensões e às direções das ações, os elementos estruturais não podem ser classificados em
uni, bi e tridimensionais.
Respondido em 29/03/2023 19:59:46

https://simulado.estacio.br/alunos/ 1/6
30/03/2023, 13:14 Estácio: Alunos

3a
          Questão Acerto: 1,0  / 1,0

Sobre os diagramas de esforços, julgue as afirmativas abaixo e marque a afirmativa correta. I- Quando o
carregamento distribuído é uniforme, o Cortante varia linearmente. II- Quando o carregamento distribuído é
uniforme, o Momento Fletor varia segundo uma parábola de segundo grau. II- Nas seções onde o Momento
Fletor atinge valores máximos ou mínimos o Cortante se anula. IV- Uma força concentrada provoca uma
descontinuidade no digrama de Cortante.

A afirmativa I está incorreta

Todas as afirmativas estão corretas
A afirmativa II está incorreta
As afirmativas I e IV estão incorretas
Apenas a afirmativa I e III estão corretas
Respondido em 29/03/2023 20:00:38

Explicação:

As afirmativas estão todas corretas

4a
          Questão Acerto: 0,0  / 1,0

Segundo o gráfico pede-se verificar as seguintes alternativas, confirmando se são Verdadeira (V) ou Falsa (F)

A Viga está submetida a carga continuamente distribuída que abrange todo o seu vão
No gráfico anterior, pode ser considerado o comportamento da tensão normal (N) diferente de zero.
É uma viga que possui extremo equilíbrio em estado parado, ou seja, as forças atuantes nela são nulas, já
que estão em equilíbrio.

https://simulado.estacio.br/alunos/ 2/6
30/03/2023, 13:14 Estácio: Alunos

A viga pode ser considerada para o cálculo das reações de apoio como uma estrutura isostática.
A viga corresponde a esforços em viga bi-apoiada com carga distribuída e concentrada
Respondido em 29/03/2023 20:02:23

5a
          Questão Acerto: 1,0  / 1,0

Considere a viga inclinada AB da figura.  Observe que o carregamento distribuído é perpendicular à viga AB.
Determine o valor do momento fletor máximo que ocorre na seção reta desta viga.

DADO: M máximo = q.L2/8   e   Pitágoras: a2 = b2 + c2

15 tf.m
10 tf.m
25 tf.m
28 tf.m
12,5 tf.m
Respondido em 29/03/2023 20:03:41

6a
          Questão Acerto: 1,0  / 1,0

Suponha um pórtico simples ABCD, em que as barras AB e CD estão na vertical e a barra BC está na horizontal.
Nos pontos A e D existem dois apoios de segundo gênero e, em B, uma rótula. O carregamento está no plano do
pórtico, isto é, na vertical ou na horizontal. A respeito do número total de reações nos apoios A e D e a
clasificação do pórtico, é correto afirmar que:

4 reações e isostático
2 reações e isostático
4 reações e hiperestático
3 reações e isostático
3 reações e hipostático
Respondido em 29/03/2023 20:04:34

https://simulado.estacio.br/alunos/ 3/6
30/03/2023, 13:14 Estácio: Alunos

Explicação:

O pórtico é aberto.

Como cada apoio é de segundo gênero, existe 1 reação vertical e uma reação horizontal. Assim, em A e D serão 4.

Em relação as equações de equilíbrio, existem 3: soma da forças na direção x, soma das forças na direção y e soma dos
momentos. Todas iguais a zero.

Como existe uma rótula, é possível uma equação adicional, pois na nesta, o momento é nulo

Assim, é possível resolver as quatro incógnitas

ISOSTÁTICO

7a
          Questão Acerto: 1,0  / 1,0

Considere um pórtico triarticulado. Os apoios são de segundo gênero e existe uma rótula. Cada um dos apoios
terá uma reação horizontal e uma vertical. Considerando apenas o módulos destas 4 reações, determine a
somas das mesmas. Os momentos aplicados nos apois valem 1kN.m e estão no sentido horário e os aplicados na
rótula valem 2kN.m.

0,25 kN
0,75 kN
1,75 kN
1,5 kN
0 kN
Respondido em 29/03/2023 20:06:12

Explicação:

Supondo A o apoio À esquerda e B o apoio à direita

Reações: HA e VA / HB e VB

Soma das forças em x igual a zero: HA + HB = 0

Soma das forças em y igual a zero: VA + VB = 0

Soma dos momentos em relação ao ponto A igual a zero: -1 - 2 + 2 - 1 + 8VB = 0, logo VB = 0,25 kN

Assim, VA = -0,25 kN

https://simulado.estacio.br/alunos/ 4/6
30/03/2023, 13:14 Estácio: Alunos

Destacando-se a parte à esquerda da rótula e aplicando-se momento em relação À rótula igual a zero:

-1 - 2 + 4HA - 4VA = 0

-1 - 2 + 4HA  - 4.(-0,25) = 0

HA = 0,5 kN

Logo,  HB = - 0,5kN

Em módulo: 0,5 + 0,5 + 0,25 + 0,25 = 1,5 kN

8a
          Questão Acerto: 1,0  / 1,0

Além dos somatórios das forças, o que deve ser feito para se calcular as reações de apoio na grelha isostática?

Para calcular as reações de apoio na grelha, temos que fazer a multiplicação dos momentos em função
das forças, e suas distâncias em relação ao eixo considerado.
Para calcular as reações de apoio na grelha, temos que fazer o somatório dos momentos em função das
forças, e suas distâncias em relação a todos os apoios. .
Para calcular as reações de apoio na grelha, temos que fazer o somatório dos momentos em função as
distâncias, em relação ao eixo considerado.
Para calcular as reações de apoio na grelha, temos que fazer a multiplicação dos momentos em função
das suas distâncias em relação ao eixo considerado.
Para calcular as reações de apoio na grelha, temos que fazer o somatório dos momentos em função das
forças, e suas distâncias em relação ao eixo considerado.
Respondido em 29/03/2023 20:07:59

Explicação:

Para calcular as reações de apoio na grelha, temos que fazer o somatório dos momentos em função das forças, e suas
distâncias em relação ao eixo considerado.

9a
          Questão Acerto: 1,0  / 1,0

Os carregamentos devem ser classificados em quais tipos?:

Cargas Pontuais.
Cargas Acidentais.
Cargas Incidentes.
Cargas Permanentes.
Cargas Permanentes e Cargas Acidentais.
Respondido em 29/03/2023 20:08:39

Explicação:

Os carregamentos devem ser classificados em cargas permanentes e cargas acidentais.

10a
          Questão Acerto: 1,0  / 1,0

https://simulado.estacio.br/alunos/ 5/6
30/03/2023, 13:14 Estácio: Alunos

Considere uma viga disposta horizontalmente sobre dois apoios A e B, sendo A de primeiro gênero e B, de
segundo gênero. A barra apresenta 10 m de comprimento e os apoios A e B estão dispostos, cada um, a 1 m das
extremidades desta viga. Entre os apoios A e B uma carga uniformemente distribuída  verticalmente para baixo
de 250 kN/m é colocada. Determine os módulos das reações verticais nos apoios A e B.

RA = 500 kN e RB = 1500 kN

RA = 1000 kN e RB = 1000 kN
RA = 2000 kN e RB = 2000 kN
RA = 200 kN e RB = 1800 kN
RA = 800 kN e RB = 1200 kN
Respondido em 29/03/2023 20:09:30

Explicação:

Substituição da carga distribuída por uma concentrada

250 x 8 = 2.000 kN

Simetria, então RA = RB = 2000/2 = 1000 kN
