1/19

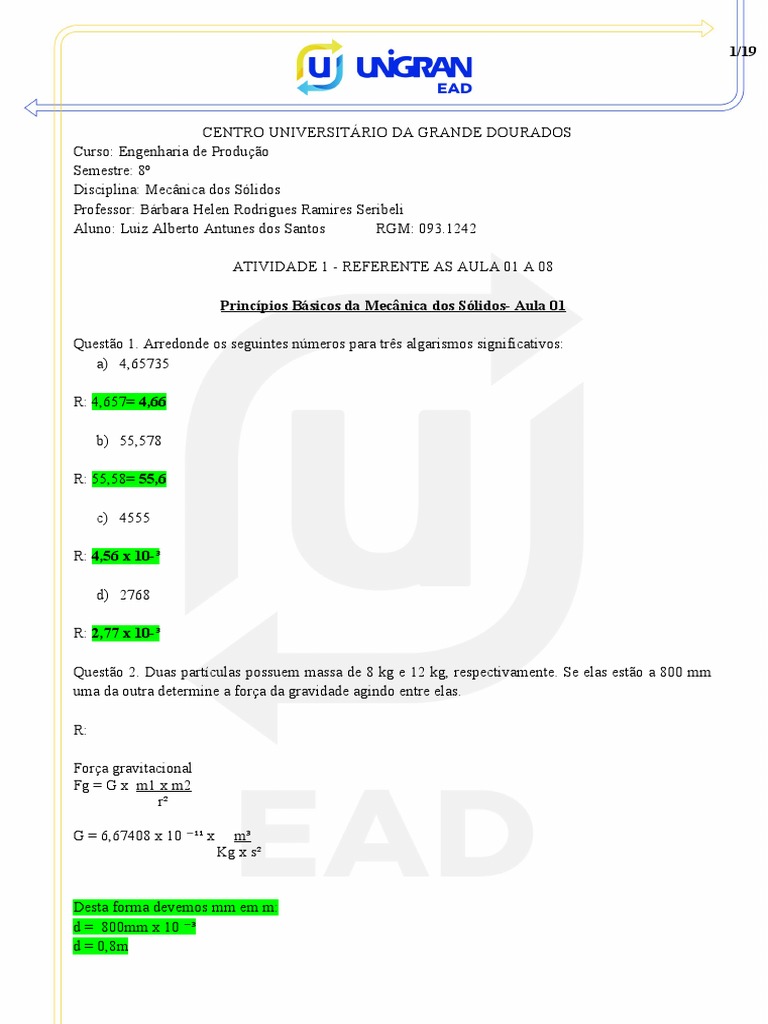

CENTRO UNIVERSITÁRIO DA GRANDE DOURADOS

Curso: Engenharia de Produção
Semestre: 8º
Disciplina: Mecânica dos Sólidos
Professor: Bárbara Helen Rodrigues Ramires Seribeli
Aluno: Luiz Alberto Antunes dos Santos RGM: 093.1242

ATIVIDADE 1 - REFERENTE AS AULA 01 A 08

Princípios Básicos da Mecânica dos Sólidos- Aula 01

Questão 1. Arredonde os seguintes números para três algarismos significativos:

a) 4,65735

R: 4,657= 4,66

b) 55,578

R: 55,58= 55,6

c) 4555

R: 4,56 x 10-³

d) 2768

R: 2,77 x 10-³

Questão 2. Duas partículas possuem massa de 8 kg e 12 kg, respectivamente. Se elas estão a 800 mm
uma da outra determine a força da gravidade agindo entre elas.

R:

Força gravitacional
Fg = G x m1 x m2
r²

G = 6,67408 x 10 ⁻¹¹ x m³
Kg x s²

Desta forma devemos mm em m:

d = 800mm x 10 ⁻³
d = 0,8m
 2/19

fg = (6,6741 x 10 ⁻¹¹) 8 x 12
0,8²

F = 1,001112x10 ⁻8N, ou
F= 10,0111 N

Questão 3. De acordo com a Lei de Newton “Uma pessoa tem a mesma MASSA na terra ou na lua!!!”
Esta afirmação está correta? Explique sua resposta.

R:

Exatamente, essa afirmação é verdadeira, pois independente de onde uma pessoa estiver a sua
massa será a mesma, no entanto, seu peso pode variar conforme a gravidade do local em que estiver
inserida, já que a massa é uma propriedade física dos corpos e partículas. A única coisa que pode
variar é seu peso em função ao fato de que a lua e a terra possuem gravidades diferentes. Ou seja,
massa se trata de uma grandeza escalar, desta forma se alguém levar 1 kg de chumbo da terra para lua,
sua massa permanecerá sendo de 1 kg, desta forma, não tem ganho ou perda de massa por mudar um
objeto da terra um ponto qualquer do universo.

Questão 4. Determine a intensidade da Força Resultante para o sistema de forças exercidas no

parafuso.

R:

Z Fx = 150 cos30° – 80 sen20° + 100 cos15°

 3/19

Z Fx ≈ 199,13 N

Z Fy = 150 sen30° + 80 cos20° – 110 -100sen15°

Z Fy= 14,29 N

Tgo= = ≈ 4,10°

Fr2= Zf2x + = Zf2y

Fr2=
Fr= 199,64 N

Vínculos Estruturais-Aula 02

Questão 5. “Os vínculos estruturais podem ser classificados em função do número de movimentos que
impedem”. Deste modo, explique as definições básicas que os diferenciam para apoio mencionado

abaixo, bem como relacione-os com exemplos (fotos) de estruturas reais em que os mesmo podem ser
aplicados. (observação: caso pedem fotos da internet citar a fonte de pesquisa).

a) Vínculo Simples ou Móvel;

R:

No mencionado tipo de vínculo há o impedimento do movimento de translação na direção

normal ao plano de apoio, desta forma apresentando apenas uma única reação normal ao plano de
apoio.
 4/19

No vínculo de apoio simples móvel há a restrição de movimento na sua direção perpendicular,

como por exemplo vertical, assim a estrutura com este tipo de apoio propicia se mover na horizontal
ou ter rotações em torno de um ponto. Exemplos que podemos encontrar esse tipo de vínculos é nas
estruturas em pontes.

b) Vínculo Duplo ou Fixo;

R:

Neste tipo de vínculo há o impedimento do movimento de translação em duas direções, ou seja,

na direção normal e na direção paralela ao plano de apoio, oferece reações a duas forças nas direções x
e y, porém seu impedimento se restringe a deslocamento lineares, não impedindo movimentos
rotacionais.

O de apoio fixo ou Duplo se trata de um vínculo que une os elementos estruturais, desta forma,
impedindo o deslocamento nas direções horizontais e verticais, porém não há restrição a rotação. Um
exemplo são as vigas gerber ou também conhecida por dente gerber.

c) Engastamento.

R:
 5/19

Basicamente a funcionalidade para este tipo de vínculo é impedir a translação em qualquer seja
ela em qualquer direção, desta forma, impedindo também a rotação do mesmo, através de um contra
momento, o qual bloqueia a ação do momento solicitado. Assim sendo, temos o surgimento de três
reações de apoio as quais são: a reação vertical (Ry), a horizontal (Rx), e o momento (M).

O engaste se trata de um tipo de apoio em que há a restrição de deslocamento nos eixos x, y e z,

ou seja, há três vínculos na estrutura que impossibilitam os movimentos na horizontal, na vertical e
rotação. Exemplo nesta imagem, da Cype, a qual mostra a ligação aparafusada de duas vigas aos
banzos do pilar mediante chapas frontais e uma viga ortogonal.

Disponível em: <https://www.linkedin.com/pulse/entenda-de-forma-pr%C3%A1tica-e-simples-os-

tipos-apoios-aplicados-silva?articleId=6684514380136095744> Acesso em: 18 de Mar. de 2023.

Questão 6. Relacione as Figuras abaixo de acordo com a suas características de reações de apoio
(Estruturas hipostáticas, Isostáticas e Hiperestáticas) e para cada uma, dê pelo menos um exemplo de
aplicação na engenharia.

a)
 6/19

R:

Estruturas Hipostáticas- essas estruturas geralmente não são estáveis, não possuem equilíbrio
estático, tendo por isso algum movimento (grau de liberdade) não restringido. Estrutura hipoestática
mais simples, onde o número de reações de apoio é menor que o número de equações de equilíbrio.
Um carrinho de supermercado por exemplo, possui uma estrutura hipostática, quando sofre aplicação
de força horizontal apresenta movimentos linear e rotação. É uma estrutura bastante usada também na
mecânica.

b)

R:

Estruturas Hiperestáticas- as mesmas possuem um número de reações superior ao que é

exatamente necessário para impedir qualquer movimento, são aquelas com mais de três reações de
apoio (ou, mais de três incógnitas) e com liberdade restringida, em que se verifica a possibilidade de,
ao se retirar criteriosamente determinadas reações, estas estruturas continuarem estáveis, não
apresentando movimento. O grau de hiperestaticidade é definido como o número de ligações que
podem ser suprimidas de maneira que a estrutura se torne isostática. Portanto, o grau de
hiperestaticidade de uma estrutura isostática é zero. Estruturas hiperestáticas não podem ser calculadas
usando-se apenas as equações de equilíbrio da Estática. Utilizadas em vigas de concretos, de ferro etc.

c)
 7/19

R:

Estrutura Isostáticas- Uma estrutura isostática se trata daquela que apresenta as mínimas
condições de estabilidade, ou seja, não se movimenta na horizontal, nem na vertical e não gira em
relação a qualquer ponto do plano. A viga é denominada viga bi apoiada, está apresenta dois tipos de
vínculos nos seus apoios. No apoio esquerdo o vínculo é articulado móvel, pois permite que a viga gire
e se desloque na horizontal. O vínculo da direita é um vínculo articulado fixo, pois apesar de a viga
poder girar em relação ao pilar, o pino impede o seu deslocamento horizontal. Pino Vínculo articulado
fixo Vínculo articulado móvel Vínculo articulado móvel Vínculo articulado fixo.
Estruturas Isostáticas em que o número de reações é exatamente o necessário para impedir
qualquer movimento. As reações estão eficazmente dispostas de maneira a restringir os possíveis
movimentos da estrutura. Normalmente são estáveis e possuem equilíbrio estático.

Equilíbrio de Forças e Momentos-Aula 03

Questão 7. Um guindaste é um equipamento cuja sua finalidade é de elevar e movimentar cargas e

materiais pesados. Esse equipamento é formado basicamente por braço, que consiste em uma haste
horizontal de peso P, como mostra figura abaixo.

Logo, a Haste é apresentada na figura apoiada a um pino A e está presa por um cabo em B. Ainda, a
haste segura uma carga de peso P no ponto C.
Pede-se: Esboce o diagrama do corpo livre da haste do guindaste.

R:
 8/19

D d

(D+d)/2 T1

30º

C
Ax
A B
Ay T2
W

Questão 08. Quais são as condições para que um corpo esteja em estado de equilíbrio?

R:

Para que um corpo esteja em equilíbrio o mesmo deve apresentar as seguintes condições:

a. O momento linear de centro de massa será dado como constante;

b. O momento angular em relação ao centro de massa, ou em relação a qualquer outro

ponto, também será dado como constante.

Desta forma, podemos evidenciar que as condições para que um corpo esteja em condição de
equilíbrio são:

Questão 09. Como podemos definir um momento de uma força?

R:

Momento de uma força se trata da a grandeza vetorial relacionada com a rotação de um

sistema. Ou seja, quando uma força é aplicada a um corpo, ela produzirá uma tendência de rotação do
corpo em torno de um ponto que não está na linha de ação da força. Essa tendência de rotação algumas
 9/19

vezes é chamada de torque, mas normalmente é denominada momento de uma força, ou simplesmente
momento. E podemos definir essa grandeza pelo produto da força aplicada perpendicularmente em
determinado ponto do sistema pelo braço de alavanca, o qual corresponde à distância entre o ponto de
aplicação da força e o eixo de rotação. Ação de girar ou torcer um corpo em torno do seu eixo de
rotação por meio da aplicação de uma dada força.

Tração, Compressão e Cisalhamento-Aula 04

Questão 10. Uma barra circular possui d=32mm, e o seu comprimento l= 1,6m. Ao ser tracionada por
uma carga axial de 4kN, apresenta um alongamento de ∆l = 114μm.

Determine:
a) Tensão normal da barra.

R:

σ = F/A = 4F / ӆd = 4*4*10 / ӆ(0,032) =4973,59 kN/m, desta forma 4,97 MPa.

b) Módulo de elasticidade do material

R:

114 = 4,97x 10 * 1,6 / E

6 -6

E = 4,97x10 * 1,6 / 114x10

E = 6,975x 10 Pa
E ≈ 70 GPa

c) Qual é o material da barra? (Utilize a seguinte tabela de Módulo de elasticidade para

comparação do resultado e determinar o material).
 10/19

R:

Desta forma, o material da barra é o alumínio, pois seu módulo de elasticidade é

aproximadamente 70 GPa.

Tabela para fins de consulta do exercício 10. Características elásticas dos materiais.

Material Módulo de Elasticidade Material Módulo de Elasticidade

E (GPa) E (GPa)
Aço 210 Estanho 40
Alumínio 70 Fofo 100
Bronze 112 Ferro 200
Cobre 112 Latão 117
Chumbo 17 Ligas de Al 73

Análise de Tensões e Deformações-Aula 05

Questão 11. Se o pino de uma gangorra tiver uma área de 25mm² e sofrer um cisalhamento duplo, qual
será a tensão cisalhante à qual o pino estará submetido? Se τmax = 250 Pa (tensão máxima) esse pino
irá romper? (Para fins de cálculo utilize o diagrama na figura abaixo).

R:

Tensão de cisalhamento =

Tcisalhamento = 10000 N / 2*25 mm2 A = 200Mpa

 11/19

Desta forma, o pino não se romperá τmax > τcisalhamento.

Torção-Aula06

Questão 12. O que é torque? Como podemos expressá-lo matematicamente?

R:

Intitula-se como “torque” a ocasião em que um elemento tende a ser torcido em torno do seu
eixo longitudinal. Desta forma, quando o torque é aplicado em (a), os círculos e as retas longitudinais
da grade, marcados originalmente no eixo, tendem a se distorcer e deformar o material como o padrão
mostrado em (b).

O torque que age em uma peça é determinado como o produto entre a intensidade da carga
aplicada e a distância entre o ponto de aplicação da carga e o centro da secção transversal. Por esses
fatos, podemos considerar que se o ângulo de rotação for pequeno o comprimento e o raio do eixo
permanecerão inalterados. Abaixo segue a expressão matemática para calcular o torque.

Desta forma, podemos expressar matematicamente o momento torçor como:

 12/19

Onde,

– Momento de torçor ou torque [Nm];

− Carga aplicada [N];
Distância entre o ponto de aplicação da carga e o
polo [m].
Porém fins mecânicos, de torques provocados em polias, engrenagens, rodas de atritos,
correntes, entre outros. este torque pode ser expresso como:

Questão 13. Determine a tensão de cisalhamento máxima em um eixo de seção transversal cheia de 38
mm de diâmetro, quando ele transmite 75hp a uma velocidade angular de 750 rpm.
(Dica de conversão de unidade: 1 hp = 745,7 W = 745,7 N*m/s.)

R:

75*745,7 = 2*π*(750 / 60)*T =

T= (75*745,7) / (2*π*(750/60))
T= 712,09 (N.m)

τmax = Mt (max)*16 / (π*d)3

=
τmax = 712,09*16 / (π *0,038)
τmax =66.092.808,53 (N/m2)
τmax= 66,09 MPa
 13/19

Força Cortante Q e Momento e Fletor M-Aula 07

Questão 14. Quais são os principais tipos de vigas e suas principais características?

R:

Basicamente os principais tipos de vigas são:

Viga contínua - são vigas com mais de dois pontos de apoio.
Viga simples apoiada – considera-se vigas com dois apoios, que podem ser simples e/ou
engastados, desta forma, gerando-se vigas do tipo simplesmente apoiadas, vigas com apoio simples e
engaste, vigas bi engastadas. Onde são sujeitas a dilatação e permitem movimentos na horizontal.
Viga em Balcão- se trata de uma viga com desenvolvimento espacial, contido em um
plano cujo eixo, curvo ou poligonal, situa-se em um plano fora do qual agem as ações. O
carregamento é perpendicular ao eixo da peça. Devido à sua forma curva, além dos esforços de flexão
(momento fletor e esforço cortante), ocorrem também momentos torçores.
Viga em balanço- No mencionado tipo de viga, todas as cargas são distribuídas para um único
ponto, e esse fato acontece por conta que as vigas em balanço têm como característica um só apoio no
pilar.

Questão 15. Represente os Elementos Estruturais solicitados abaixo com fotos (pelo menos 01 fotos de
cada elemento) ou desenhos (a mão) e explique qual é a importância de cada um na composição da
estrutura.
a) Laje;
 14/19

R:

As lajes se trata de estruturas as quais realizam interface entre pavimentos de uma edificação,
desta forma, podendo dar suporte a conta pisos ou funcionar como teto. Na arquitetura as lajes também
considerados elementos estruturais bidimensionais, caracterizadas por ter a espessura muito menor do
que as outras duas dimensões. Outra peculiaridade que diferencia as lajes de outros elementos
estruturais planos é que o carregamento que nela atua, o mesmo é perpendicular ao seu plano médio.

Disponível em: < https://mixlajes.com.br/lajes-trelicadas-eps.php> Acesso em: 19 de Mar. 2023.

b) Pilar;

R:

Os pilares desempenham importante papel no sistema estrutural, onde os mesmos são

responsáveis por receber os carregamentos das vigas e transmiti-los até a estrutura de fundação. Os
materiais de construção utilizados na produção de pilares são geralmente o concreto armado e o aço.
Os pilares são os elementos de maior importância nas estruturas, tanto do ponto de vista da capacidade
resistência dos edifícios quanto no aspecto de segurança do empreendimento.
 15/19

Disponível em: <https://br.pinterest.com/pin/499266308695726770/> Acesso em: 19 de Mar. 2023.

c) Fundações;

R:

As Fundações possuem grande importância para garantir a segurança de qualquer obra. São as
mesmas as quais distribuem de forma adequada o peso da construção para o solo, de maneira segura,
desta forma evitando riscos de deslizamentos de terra e outras condições, como trincas e rachaduras
nas paredes. Desta maneira, é extremamente importante que um engenheiro especializado e com
bastante experiência seja o responsável por escolher a fundação certa para cada tipo de obra.
 16/19

Disponível em: <https://www.custodaconstrucao.com/fundacao-alicerce/> Acesso em: 18 de Mar.

2023

d) Viga;

R:

A primeira distinção entre as vigas é em relação aos formatos, também conhecidos como
perfis, alguns exemplos sãos as vigas T, U e L e a mais comum é a viga I, que é um perfil com forma
similar à letra que o nomeia. Os perfis ou vigas podem ser encontrados com dimensões diferentes,
dependendo do tipo de construção. Desta forma, como compõem edificações onde há movimentação
de pessoas, como prédios e pontes, todas as vigas seguem normas especificas de segurança. Assim
sendo, as vigas têm um papel muito importante em uma obra e, junto dos outros elementos,
contribuem para distribuir o carregamento e dar maior estabilidade à construção.

Disponível em <https://revistacasaejardim.globo.com/Casa-e-Jardim/Arquitetura/noticia/2019/04/10-
projetos-com-vigas-expostas-para-se-inspirar.html> Acesso em: 19 de Mar. 2023.

e) Viga Baldrames;

R:

Viga Baldrame possui a importância de assegurar que não haja o surgimento de trincas nas
paredes, umidade e outras situações que comprometam a segurança de quem reside no dado local. As
mesmas são utilizadas para suportar as cargas e são divididas entre fundações profundas e
 17/19

superficiais as quais são extremamente importantes em edificações como a dos prédios, porém também
indispensáveis em obras residenciais.

Disponível em: <https://www.aarquiteta.com.br/blog/viga-baldrame/> Acesso em: 19 de Mar.

2023.

Princípios da Mecânica dos Sólidos- Aula 08

Questão 16. O que caracteriza um material de propriedades frágeis?

R:

Para que um material possa caracterizado como frágil, o mesmo quando exposto ao teste de
tração não apresentará deformação plástica, desta forma, ele passa da deformação elástica para o
rompimento diretamente. Ou seja, quando os mesmos são submetidos a teste de tração não suportam,
apresentando alterações relevantes na sua estrutura antes da ruptura, desta forma, se deformam
consideravelmente pouco antes de romper-se.
Onde alguns exemplos de materiais frágeis são: concreto, vidro, porcelana, cerâmica, gesso,
cristal, acrílico, baquelite, entre outros.

Questão 17. A imagem abaixo apresenta o diagrama de tensão-deformação de um material dúctil

fictício. Identifique nessa imagem as seguintes propriedades desse material:
 18/19

a) Limite de Resistência ao Escoamento;

b) Limite de Resistência a tração;
c) Tensão de Ruptura.

R:

Questão 18. Determine o índice de esbeltez (λ) para os seguintes materiais:

a) Aço de baixo carbono com σ = 190 MPa E(aço) = 210 GPa

R:

σ = π2 x E
ƛ2
 19/19

ƛ = π2 x E
σ

ƛ = √ π2 x E
σ

ƛ = √ π2 x 21ϵ104 = 104,44 ≈ λ ≡ 105

190

b) Ferro fundido com σ = 150 MPa E(fofo) = 100 GPa

R:

λ = √ π2.E  λ = √ π2.109  λ ≡ 80
σ 150x106

c) Duralumínio com σ = 200MPa E = 70 GPa

R:

λ = √ π2.E  λ = √ π2.70x109  λ ≡ 59
σp 200x106
