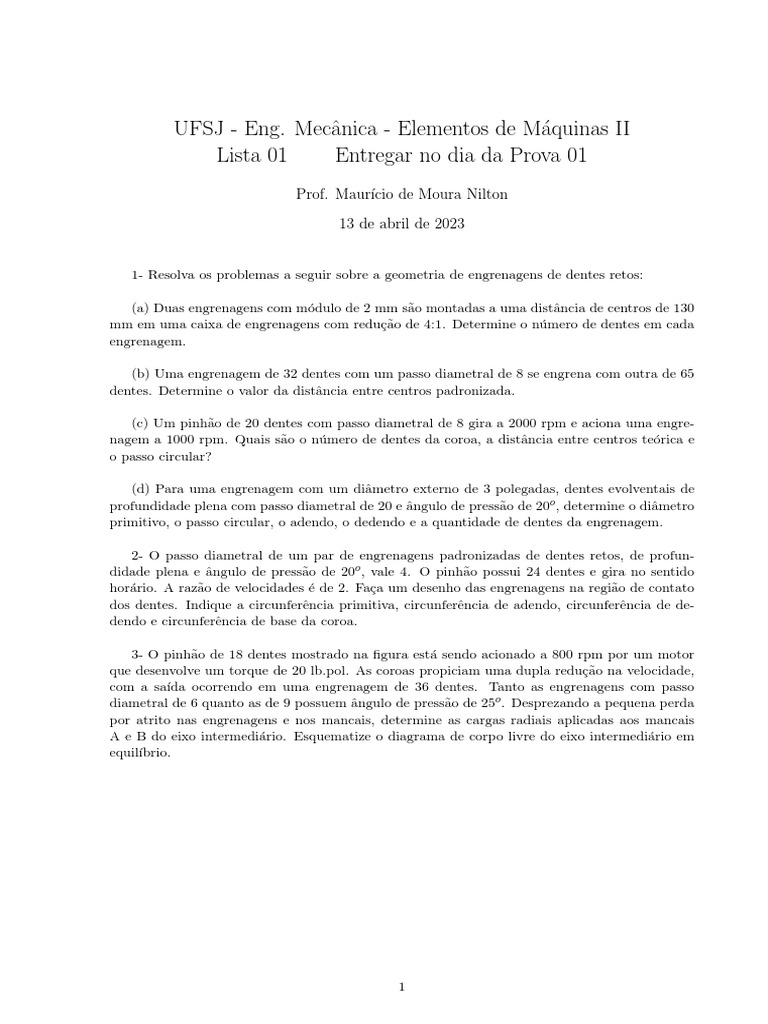

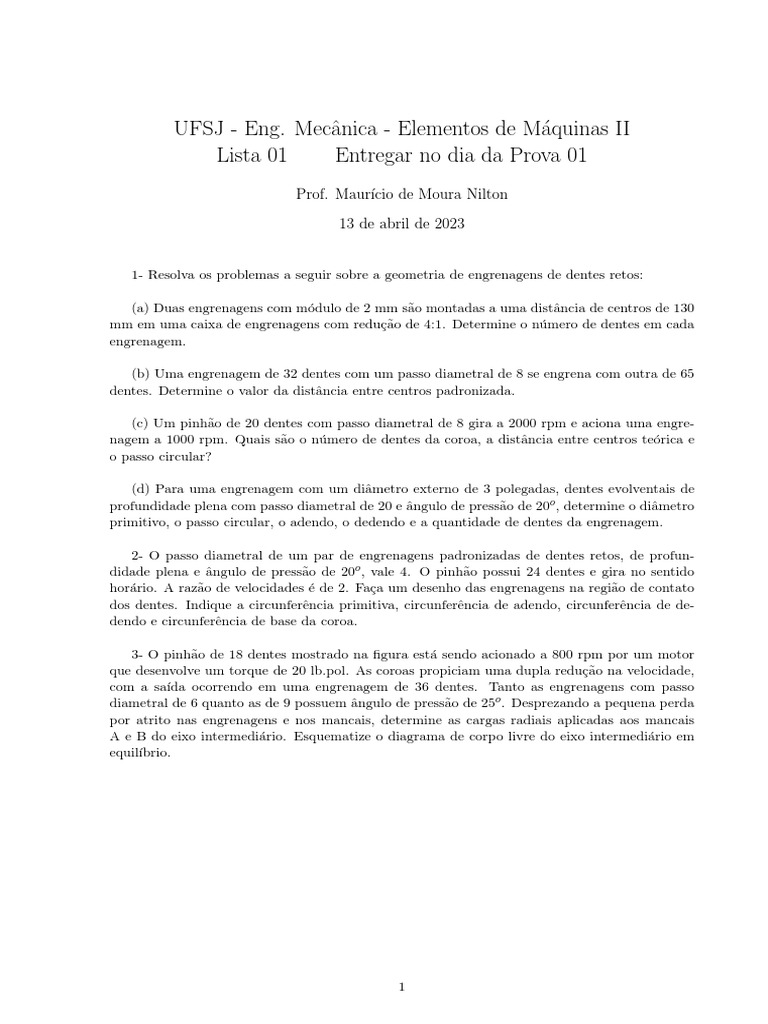

UFSJ - Eng.

Mecânica - Elementos de Máquinas II

Lista 01 Entregar no dia da Prova 01
Prof. Maurı́cio de Moura Nilton

13 de abril de 2023

1- Resolva os problemas a seguir sobre a geometria de engrenagens de dentes retos:

(a) Duas engrenagens com módulo de 2 mm são montadas a uma distância de centros de 130
mm em uma caixa de engrenagens com redução de 4:1. Determine o número de dentes em cada
engrenagem.

(b) Uma engrenagem de 32 dentes com um passo diametral de 8 se engrena com outra de 65
dentes. Determine o valor da distância entre centros padronizada.

(c) Um pinhão de 20 dentes com passo diametral de 8 gira a 2000 rpm e aciona uma engre-
nagem a 1000 rpm. Quais são o número de dentes da coroa, a distância entre centros teórica e
o passo circular?

(d) Para uma engrenagem com um diâmetro externo de 3 polegadas, dentes evolventais de
profundidade plena com passo diametral de 20 e ângulo de pressão de 20o , determine o diâmetro
primitivo, o passo circular, o adendo, o dedendo e a quantidade de dentes da engrenagem.

2- O passo diametral de um par de engrenagens padronizadas de dentes retos, de profun-

didade plena e ângulo de pressão de 20o , vale 4. O pinhão possui 24 dentes e gira no sentido
horário. A razão de velocidades é de 2. Faça um desenho das engrenagens na região de contato
dos dentes. Indique a circunferência primitiva, circunferência de adendo, circunferência de de-
dendo e circunferência de base da coroa.

3- O pinhão de 18 dentes mostrado na figura está sendo acionado a 800 rpm por um motor
que desenvolve um torque de 20 lb.pol. As coroas propiciam uma dupla redução na velocidade,
com a saı́da ocorrendo em uma engrenagem de 36 dentes. Tanto as engrenagens com passo
diametral de 6 quanto as de 9 possuem ângulo de pressão de 25o . Desprezando a pequena perda
por atrito nas engrenagens e nos mancais, determine as cargas radiais aplicadas aos mancais
A e B do eixo intermediário. Esquematize o diagrama de corpo livre do eixo intermediário em
equilı́brio.

1
 4- Um redutor constituı́do por engrenagens de dentes retos possui um pinhão de 18 dentes
acionado por um motor elétrico que gira a 1500 rpm e uma coroa de 36 dentes que move uma
carga sujeita a um ”impacto moderado”. Deseja-se uma vida de 106 revoluções para o pinhão, e a
carga transmitida, Wt é de 100 lb (esse valor já inclui um fator de segurança de 2). As condições
são tais que Km = 1, 8 e Kt = 1. Propõe-se que sejam utilizadas engrenagens padronizadas
com dentes de profundidade plena e ângulo de pressão de 20o , com os dentes do pinhão e da
coroa sendo cortados por um processo de corte de baixo custo e qualidade média a partir de
um aço com 235 Bhn para a coroa e 260 Bhn para o pinhão. O passo diametral deve ser 10 e
a largura de face de 1,0 polegada. Estime a confiabilidade em relação à falha de fadiga por flexão.

5- Projete um par de engrenagens padronizadas de dentes retos para transmitir 60 hp de um

motor a 5200 rpm a uma máquina a 1300 rpm. Deve ser utilizado um fator de segurança de 1,2
combinado com uma confiabilidade de 99% e uma vida de 107 revoluções para o pinhão a plena
carga (com os ciclos remanescentes de carga mais baixa sendo desprezados). É importante a
minimização das dimensões e do peso. Utilize engrenagens de liga de aço de corpo temperado
a 660 Bhn (pinhão) e 600 Bhn (coroa). Especifique uma combinação apropriada para o passo
diametral, número de dentes, distância entre centros, largura de face e nı́vel de precisão de fa-
bricação.

6- As quatro engrenagens helicoidais mostradas na figura possuem um módulo de 4 mm no

plano normal e um ângulo de pressão de 0,35 rad no plano normal. O motor do eixo gira a 550
rpm e transmite 20 kW de potência. Outros dados são fornecidos na própria figura.

(a)Qual é a relação de transmissão entre o motor (entrada) e o eixo de saı́da?

(b)Determine todas as componentes de força aplicadas pelo pinhão de 20 dentes à coroa de

50 dentes. Faça um esquema indicando essas forças aplicadas à coroa.

(c)Repita o item (b), desta vez para as componentes de força aplicadas pela coroa de 50

2
dentes ao pinhão de 25 dentes.

7 - Um engrenamento de engrenagens cônicas retas de 90o é necessário para dar uma redu-
ção de 9 : 1. Determine os ângulos do cone de referência, diâmetros de referência, e forças nas
engrenagens se o pinhão de ângulo de pressão de 25o tiver 14 dentes de pd = 6 e a potência
transmitida for 746W a uma rotação de 1000 rpm do pinhão.

8- Dimensione as engrenagens cônicas no Problema Anterior para um coeficiente de segu-

rança de flexão de 2, supondo uma vida de 5 anos, 1 turno de trabalho, torque contı́nuo, Qv = 9,
pinhão e engrenagem de aço AISI 4140.

9- Um engrenamento sem-fim de 2 entradas tem d = 50 mm, px = 10 mm e mG = 22 : 1.

Encontre o avanço, ângulo de avanço, diâmetro da engrenagem sem-fim e distância entre centros.
Ele terá travamento automático? A velocidade de entrada é 2200 rpm.

10- Determine a potência transmitida, torques e forças no engrenamento para o conjunto de

sem-fins no Problema Anterior se ele girar o sem-fim a 1000 rpm.
