Configuração: 246D Skid Steer Loader HMR00001-UP (MACHINE) POWERED BY C3.3B Engine

Desmontagem e Montagem
259D, 279D, 289D, 299D e 299D XHP Carregadeiras de Esteiras Compactas, 257D,
277D e 287D Carregadeiras Todo Terreno e 236D, 242D, 246D, 262D, 272D e 272D
XHP Minicarregadeiras
Trem de Força
Número de Mídia -UPNR3730-01 Data de Publicação -01/07/2013 Data de Atualização -04/03/2014

i05208137

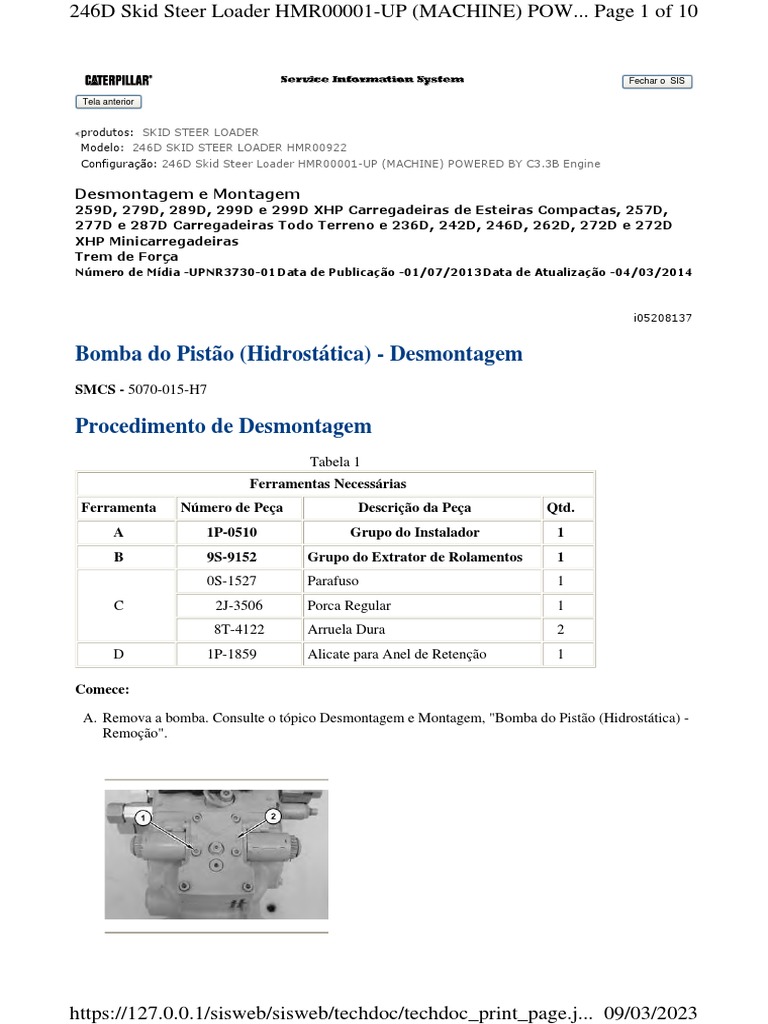

Bomba do Pistão (Hidrostática) - Desmontagem

SMCS - 5070-015-H7

Procedimento de Desmontagem
Tabela 1
Ferramentas Necessárias
Ferramenta Número de Peça Descrição da Peça Qtd.
A 1P-0510 Grupo do Instalador 1
B 9S-9152 Grupo do Extrator de Rolamentos 1
0S-1527 Parafuso 1
C 2J-3506 Porca Regular 1
8T-4122 Arruela Dura 2
D 1P-1859 Alicate para Anel de Retenção 1

Comece:

A. Remova a bomba. Consulte o tópico Desmontagem e Montagem, "Bomba do Pistão (Hidrostática) -

Remoção".

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 2 of 10

Ilustração 1 g01325524

1. Remova os parafusos (1) e a válvula (2) .

Ilustração 2 g01325526

2. Remova a porca (3), o anel retentor em O, a bobina (4), os parafusos (5) e o cartucho (6) .

Ilustração 3 g01377500

3. Remova a tela (6A) .

Ilustração 4 g01325527

4. Remova a junta (7) e o braço de controle (8) .

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 3 of 10

Ilustração 5 g01325534

5. Remova os parafusos (9) e a válvula (10) .

6. Repita as Etapas 2 a 4 para a válvula (10) .

Ilustração 6 g01325536

7. Remova a porca (13), a bobina (12) e o cartucho (14) .

8. Remova a válvula (11) .

Ilustração 7 g01377504

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 4 of 10

Ilustração 8 g01377507

9. Remova os bujões (14A), o anel retentor em O (14E), o anel retentor em O (14C), o anel de encosto
(14D) e as válvulas de alívio bidirecionais (14B) da cabeça.

Ilustração 9 g01325538

10. Remova o anel retentor em O (15), os anéis de encosto (16) e os anéis retentores em O (17) .

Ilustração 10 g01325540

11. Remova o anel retentor em O (18), o anel de encosto (19) e o anel retentor em O (20) .

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 5 of 10

Ilustração 11 g01325541

12. Remova os parafusos (21) e o alojamento (22) .

Ilustração 12 g01325542

13. Remova os parafusos (25), o retentor (24) e o parafuso de fixação (23) .

14. Repita a Etapa 13 para o lado oposto.

Ilustração 13 g01325544

15. Remova o anel retentor em O (26) .

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 6 of 10

Ilustração 14 g01325546

16. Remova conjunto do pistão (27) e a placa oscilante (28) .

Ilustração 15 g01325548

17. Remova os selos (29) e o bloco (30) .

Ilustração 16 g01325550

18. Remova os rolamentos (31) da placa oscilante (28) .

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 7 of 10

Ilustração 17 g01325554

19. Remova o eixo (32) .

Ilustração 18 g01325562

20. Use o Ferramental (A), o Ferramental (B) e uma prensa adequada para remover o rolamento (33) do
eixo.

Ilustração 19 g01325564

21. Remova o conjunto do cilindro (34) .

Ilustração 20 g01325566

22. Remova os pistões (35), o retentor (36) e o rolamento (37) .

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 8 of 10

Ilustração 21 g01325568

23. Retire os pinos (38) .

Ilustração 22 g01325569

Ilustração 23 g01325570

A liberação de força de molas em componentes e a

propulsão dos mesmos podem causar ferimentos.

Certifique-se de que esteja usando todo o

equipamento de proteção necessário

Siga o procedimento recomendado e use todas as

ferramentas sugeridas para liberar forças de mola.

24. Use o Ferramental (C) para remover o anel de retenção (39) .

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) POW... Page 9 of 10

25. Remova o retentor (43), a mola (42) e a arruela (41) do cilindro (40) .

Ilustração 24 g01325572

26. Remova a placa de admissão (45) e a junta (44) .

27. Remova o acoplamento (46) .

Ilustração 25 g01325573

28. Remova a cabeça (47) .

29. Repita a Etapa 26 para a cabeça (47) .

30. Remova os rolamentos (48) .

Ilustração 26 g01325574

31. Remova o conjunto do cilindro (49) .

32. Repita as Etapas 13 a 19 e as Etapas 22 a 25.

https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.j... 09/03/2023
246D Skid Steer Loader HMR00001-UP (MACHINE) PO... Page 10 of 10

Ilustração 27 g01375101

33. Remova o anel de retenção (56) .

34. Remova a chapa (55) .

35. Remova o anel retentor em O (54) .

36. Remova o selo (53) do conjunto do eixo (50) .

37. Use o Ferramental (D) para remover o anel de retenção (52) .

38. Use o Ferramental (B) e uma prensa adequada para remover o rolamento (51) .
