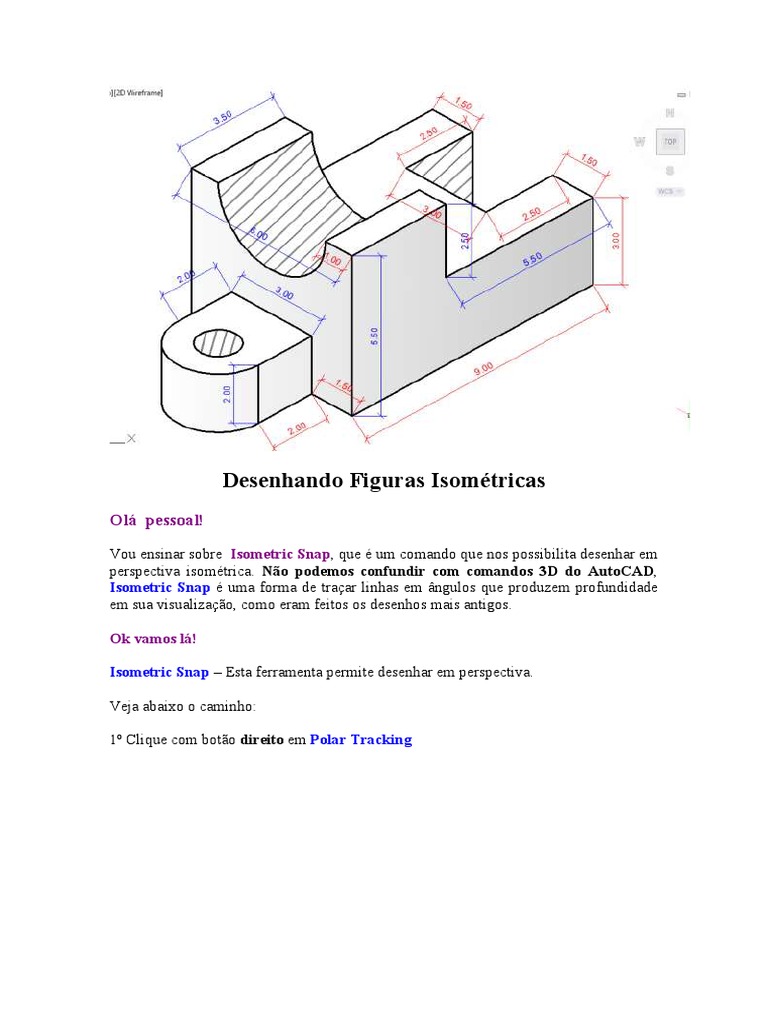

Desenhando Figuras Isométricas

Olá pessoal!

Vou ensinar sobre Isometric Snap, que é um comando que nos possibilita desenhar em
perspectiva isométrica. Não podemos confundir com comandos 3D do AutoCAD,
Isometric Snap é uma forma de traçar linhas em ângulos que produzem profundidade
em sua visualização, como eram feitos os desenhos mais antigos.

Ok vamos lá!

Isometric Snap – Esta ferramenta permite desenhar em perspectiva.

Veja abaixo o caminho:

1º Clique com botão direito em Polar Tracking

2º Clique em Settings
3º Clique na aba Snap and Grid
4º Clique Isometric snap
Para iniciarmos um desenho na posição Isometric Snap é importante manter a função
ortogonal acionada, (Tecla de função F8), assim as linhas só podem ser construídas
sobre a direção permitida.

Para melhor compreensão e fixação vamos construir o desenho de uma peça mecânica
passo a passo da figura abaixo:

1º Clique em Line com botão esquerdo

2º Clique na tela, arraste o mouse e digite as distâncias apresentadas na figura acima,

mas comece pela posição indicada (para mudar a direção das retas é só apertar a Tecla
de função F5), assim você poderá criar a primeira parte conforme figura abaixo:

Parte 1 : Lembre-se de usar a tecla F5

Parte 2: Algumas linhas são construídas individualmente

A tecla F5 permite mudar a direção ativa das coordenadas

Parte 3: Ultrapasse as duas linhas verdes da figura abaixo e utilize o comando Trim
para aparar os excessos, depois usando o comando Copy crie as duas linhas de cor azul
cyan do 2ºdesenho com offset distância 1.00:

Parte 4: Esse é o passo que requer mais atenção, vamos utilizar o comando Elipse
(Axis, End) para concluirmos a próxima etapa:
Vamos ao passo a passo para aprendermos criar essa elipse no desenho isométrico:

1º Clicar em Elipse (Axis, End)

2º Digitar a letra “i” e Enter

3º Clicar no meio da linha (exemplo abaixo), não esqueça de usar o F5 para posicionar
a elipse:
4º Digite o raio “2” e Enter, siga este processo com as outras elipses, mas crie uma reta
auxiliar para a elipse menor e veja o resultado:

5° Use o Trim para aparar o excedente e apague a reta auxiliar:

6º Complete a linha do desenho acima usando o comando Extend

7º Crie a Elipse de cor magenta da peça menor com raio 0.65, multiplique o arco dessa
peça para baixo e complete com uma linha:
Lembre-se que para todas as elipses foi digitado a letra “i” e Enter após se clicar em
Elipse (Axis, End)

Agora mude todas as linhas para um único layer e veja o resultado final:

Você pode incrementar o desenho aplicando algumas hachuras:
