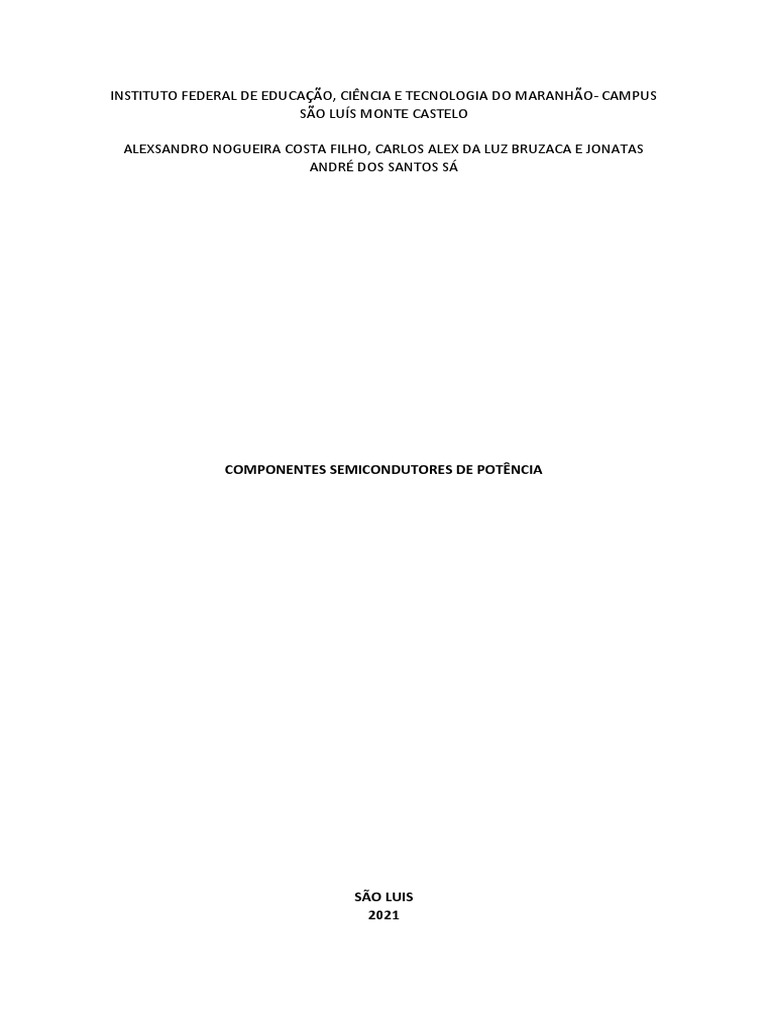

INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DO MARANHÃO- CAMPUS

SÃO LUÍS MONTE CASTELO

ALEXSANDRO NOGUEIRA COSTA FILHO, CARLOS ALEX DA LUZ BRUZACA E JONATAS

ANDRÉ DOS SANTOS SÁ

COMPONENTES SEMICONDUTORES DE POTÊNCIA

SÃO LUIS
2021
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DO MARANHÃO- CAMPUS
SÃO LUÍS MONTE CASTELO

ALEXSANDRO NOGUEIRA COSTA FILHO, CARLOS ALEX DA LUZ BRUZACA E JONATAS

ANDRÉ DOS SANTOS SÁ

COMPONENTES SEMICONDUTORES DE POTÊNCIA

Trabalho apresentado ao Instituto

Federal do Maranhão, como parte da
nota, da disciplina de Eletrônica
Industrial, do curso Eletromecânica,
turma 601.

São Luís - MA, 09 de dezembro de 2021.

SÃO LUIS
2021
1. DIODOS
1.1 CONCEITOS BÁSICOS
Diodo semicondutor é um elemento ou componente eletrônico composto de
um cristal semicondutor de silício ou germânio numa película cristalina cujas faces
opostas são dopadas por diferentes materiais durante sua formação, o que causa a
polarização de cada uma das extremidades.

1.2 PRINCÍPIO DE FUNCIONAMENTO

Como ja foi dito, o diodo é um semicondutor que pode ser feito de silício ou de
germânio, assim o diodo é formado da junção PN, sendo que P representa a polaridade
positiva, onde há falta de elétrons e N a polaridade negativa, onde há excesso de
elétrons. Assim um diodo so permite a passagem de corrente em um sentido e
bloqueia a passagem de corrente no sentido contrário a sua polaridade.

1.3 PROCESSO DE FABRICAÇÃO

Os diodos são fabricados utilizando dois conectores metálicos em contato
direto com os materiais N e P, onde o terminal que está em contato com o P é o
ânodo, e o que está em contato com o N é o cátodo.

1.4 SIMBOLOGIAS
A simbologia de um diodo consiste em um triangulo com uma barra em um de
seus vértices, a qual indica o sentido em que a corrente não é capaz de fluir.
1.5 ESTRUTURA

1.6 IMPORTÂNCIA
A principal função de um diodo semicondutor, em circuitos de corrente
contínua, é controlar o fluxo da corrente, permitindo que a corrente elétrica circule
apenas em um sentido.

1.7 APLICAÇÃO
O diodo funciona como uma chave de acionamento automático (fechada
quando o diodo está diretamente polarizado e aberta quando o diodo está
inversamente polarizado). ... A principal função de um diodo semicondutor, em
circuitos retificadores de corrente, é transformar corrente alternada em corrente
contínua pulsante.
2. TRANSISTORES
2.1 CONCEITOS BÁSICOS
Transístor ou transistor é um dispositivo semicondutor usado para amplificar
ou trocar sinais eletrônicos e potência elétrica. É composto de material semicondutor
com pelo menos três terminais para conexão a um circuito externo.

2.2 PRINCÍPIO DE FUNCIONAMENTO

O princípio de funcionamento básico de um transistor, quando o mesmo é
acionado através da tensão de alimentação, é permitir que passe uma corrente por um
resistor em sua base, desta forma o próximo componente do circuito é alimentado.

2.3 PROCESSO DE FABRICAÇÃO

Usando duas máscaras, as regiões de fonte e dreno de cada transistor são
implantadas com dopantes tipo N e tipo P. Uma dopagem adicional pode ser feita no
pMOS (n_well Region) para melhorar características elétricas deste transistor.

2.4 SIMBOLOGIAS

2.5 ESTRUTURA
Basicamente, o transistor possui três regiões dopadas, conhecidas também
como coletor, base e emissor. Ao procurar por um componente, geralmente você vai
ver que pode ter dispositivos do tipo npn ou pnp. Estas siglas estão atreladas ao
componente e sua estrutura.
2.6 IMPORTÂNCIA
O transistor é um dispositivo eletrônico extremamente importante pois graças
a ele foi possível criar diversos dispositivos eletrônicos extremamente avençados,
como computadores e smartfones.

2.7 APLICAÇÃO
O transistor é um dispositivo semicondutor de três camadas, muito utilizado na
construção de chips eletrônicos para as mais variadas aplicações. Composto
principalmente de silício ou germânio, o transistor é empregado em processos de
amplificação e produção de sinais e em operações de chaveamento.

3. TIRISTORES
3.1 CONCEITOS BÁSICOS
O nome Tiristor engloba uma família de dispositivos semicondutores
multicamadas, que operam em regime de chaveamento, tendo em comum uma
estrutura de no mínimo quatro camadas semicondutoras numa sequência P-N-P-N
(três junções semicondutoras), apresentando um comportamento funcional.

3.2 PRINCÍPIO DE FUNCIONAMENTO

O tiristor é formado por quatro camadas semicondutoras, alternadamente p-n-
p-n, possuindo 3 terminais: anodo e catodo, pelos quais flui a corrente, e a porta (ou
gate) que, a uma injeção de corrente, faz com que se estabeleça a corrente anódica.

3.3 PROCESSO DE FABRICAÇÃO

Os tirisotes são componentes semicondutores, desse modo para a sua
fabricação são utilizados materiais semicondutores como o silício. O seu processo de
fabricação consiste na dopagem do material semicondutor e na sua deposição na
forma de camadas semicondutoras p-n-p-n possuindo 3 terminais, anodo, catodo e
gate.
3.4 SIMBOLOGIAS
A simbologia dos tiristores ocorre de acordo com a suas diferentes aplicações.

3.5 ESTRUTURA
Quanto a estrutura ela pode variar, assim, temos que todos os tiristores tem
em comum o fato de todos possuirem polaridade e um gate responsável por controlar
o fluxo da corrente.

3.6 IMPORTÂNCIA E APLICAÇÃO

Conversão e o controle de grandes quantidades de potência em sistemas CC e
CA, utilizando apenas uma pequena potência para o controle pois apresenta
chaveamento rápido, pequeno porte e altos valores nominais de corrente e tensão.
4. SCR
4.1 CONCEITOS BÁSICOS E PRINCÍPIO DE FUNCIONAMENTO
O scr é um tipo de tiristor, sendo o tipo mais amplamente aplicado. Assim,
temos que o seu funcionamento é análogo ao de um diodo, porém com um 3º
terminal o qual é a porta ou gate. Desse modo, o scr só irá conduzir se, além de estar
polarizado, ele receber um pulso de corrente no gatilho.

4.2 PROCESSO DE FABRICAÇÃO

Como já foi dito anteriormente, o processo de fabricação de um tiristor scr
consiste na dopagem do material semicondutor e na sua deposição na forma de
camadas semicondutoras p-n-p-n possuindo 3 terminais, anodo, catodo e gate.

4.3 SIMBOLOGIAS
A simbologia do scr é semelhante a simbologia de um diodo, onde a diferença
se da apenas pela representação do gate.

4.4 ESTRUTURA
Na figura podemos ver a representação interna das camadas de um tipo scr.
4.5 IMPORTÂNCIA E APLICAÇÃO
Os tiristores scr possuem grande aplicação na industria, onde eles são
amplamente aplicados em dispositivos como: Retificador controlado, chave de estado

sólido, controle de potência, entre outras.

5. DIAC
5.1 CONCEITOS BÁSICOS E PRINCÍPIO DE FUNCIONAMENTO
Um diac é um comutador de onda completa ou bidireccional que dispara nos
dois sentidos e ambas as polaridades. Diac significa (diode AC switch – diodo
comutador AC). O diac é usado normalmente para activar um Triac ou um Tiristor. É
composto por três camadas (PNP), a sua construção assemelha-se a de um transístor
bipolar, porém difere na dopagem do cristal N. O circuito equivalente de um diac é um
par de díodos de quatro camadas em paralelo. O diac é colocado tipicamente em série
com a porta (GATE) de um TRIAC.
Quanto ao funcionamento, para passar do estado de bloqueio para o estado de
condução, é preciso ultrapassar a tensão de ruptura (VR), rompendo assim, a junção
polarizada inversamente, podendo a corrente fluir em ambos sentidos. Para voltar ao
estado de bloqueio, basta remover a tensão por alguns instantes. Para interromper a
condução de um diac, reduz-se a corrente para um valor abaixo do valor de
manutenção, especifico do componente.

5.2 PROCESSO DE FABRICAÇÃO

Como já foi dito anteriormente, o processo de fabricação de um tiristor scr
consiste na dopagem do material semicondutor e na sua deposição na forma de
camadas semicondutoras p-n-p-n possuindo 2 terminais e não 3.

5.3 SIMBOLOGIAS
Quanto a simbologia, o diac é representado do modo com podemos ver na imagem.

5.4 IMPORTÂNCIA E APLICAÇÃO

O DIAC é amplamente utilizado como dispositivo de disparo de TRIACs e
tiristores em circuitos de controle de intensidade luminosa, aquecimento, controle de
velocidade de motores e aplicações semelhantes.

6. TRIAC
6.1 CONCEITOS BÁSICOS E PRINCÍPIO DE FUNCIONAMENTO
Um Tiristor(TRIAC), ou Triode for Alternating Current é um componente
eletrônico equivalente a dois retificadores controlados de silício(SCR/tiristores) ligados
em antiparalelo e com o terminal de disparo (ou gatilho – gate) ligados juntos. Este
tipo de ligação resulta em uma chave eletrônica bidirecional que pode conduzir
a corrente elétrica nos dois sentidos.

6.2 SIMBOLOGIAS
O TRIAC é formado por dois SCRs internos ligados em paralelo, um ao contrário
do outro. Tendo assim três terminais: MT1, MT2 e G (gate).

6.3 ESTRUTURA
O triac foi criado para regular a corrente alternada numa carga e para isso
criou-se o triac, o qual corresponde ao uso de dois tiristores logicamente montados em
paralelo e em oposição.

6.4 IMPORTÂNCIA E APLICAÇÃO

Quanto a sua aplicação, temos que é utilizado para controlar dispositivos de
corrente alterna, permitindo um controle de activação de potências elevadas a partir
de correntes na ordem dos miliamperes. Substitui com grandes vantagens os relés na
maior parte dos casos. O TRIAC de baixa potência é utilizado em diversas aplicações
como controlo de potência para lâmpadas “dimmers”, controlo de velocidade para
ventiladores, interruptor de comando de dispositivos de AC, entre outros. Quando
usado com cargas indutivas, como motores eléctricos, tem de se assegurar que o
TRIAC desligue correctamente no final de cada semi-ciclo de alimentação eléctrica.

7. MOSFET
7.1 CONCEITOS BÁSICOS E PRINCÍPIO DE FUNCIONAMENTO
O Metal-óxido-semicondutor campo-efeito-transistor (MOSFET), é uma forma
de transistor de efeito de campo de porta isolada que é composta pelo
semicondutores controláveis à base de silício oxidado.
Um FET é trabalhado como um canal semicondutor condutivo com 2 contatos -
o 'SOURCE' e o DRAIN. A junção GATE pode ser compreendida como um circuito de 2
terminais como uma estrutura MOS funcionando como um modo de polarização
reversa de retificação. Normalmente, a impedância GATE é maior em situações de
trabalho clássicas.

7.2 PROCESSO DE FABRICAÇÃO

A tecnologia SOI consiste na fabricação de dispositivos integrados em uma fina
camada de silício, isolada do substrato de silício por meio de um isolante, como por
exemplo o óxido de silício.

7.3 SIMBOLOGIAS
7.4 ESTRUTURA
Assim como os diodos, os MOSFETs são compostos por silício e, em menos
extensão, também é possível encontrar MOSFETs compostos por SiC (Silicon Carbide)
ou por GaN (Galliun Nitride).

7.5 IMPORTÂNCIA E APLICAÇÃO

Além da maior potência, a tecnologia MOSFET influencia na qualidade do áudio
produzido, evitando distorções e contribuindo para uma melhor eficiência sonora do
aparelho. Existem também modelos de Amplificador operacional baseados na
tecnologia FET/MOSFET, muito úteis e com grande utilização na indústria eletrônica.
É muito utilizado em equipamentos eletrônicos para amplificar sinais sendo
bastante encontrado em amplificadores de áudio pois ele dá o retorno de um maior
potencial para reproduzir o som além de influenciar na qualidade do áudio.

8. IGBT
8.1 CONCEITOS BÁSICOS E PRINCÍPIO DE FUNCIONAMENTO
IGTB é um tipo de dispositivo semicondutor de potência de três terminais que é
basicamente usado como um comutador eletrônico e também é conhecido por
fornecer uma combinação de comutação extremamente rápida e alta eficiência em
dispositivos mais recentes.
O IGBT possui as características de alta impedância de entrada e alta velocidade de um
MOSFET com a característica de condutividade (baixa tensão de saturação) de um
transistor bipolar. O IGBT é ligado aplicando uma voltagem positiva entre o gate e o
emissor e, como no MOSFET, ele é desligado fazendo com que o sinal do gate seja zero
ou ligeiramente negativo.

8.2 SIMBOLOGIAS
Podemos ver na imagem a simbologia utilizada para representar um IGBT.
8.3 ESTRUTURA
A estrutura de um IGBT é mais parecida com um tiristor e um MOSFET. Para um
determinado IGBT, existe um valor crítico de corrente de coletor que causará uma
queda de tensão grande o suficiente para ativar o tiristor. Portanto, o fabricante do
dispositivo especifica a corrente de coletor de pico permitida que pode fluir sem que
ocorra a retenção.

8.4 IMPORTÂNCIA E APLICAÇÃO

Uma das aplicações de IGBT que mais são utilizadas em eletrônica de potência
é a construção de inversores de tensão, os quais produzem tensão alternada através
de tensão contínua. Tal processo é muito utilizado na construção de filtros ativos de
potência e em sistemas de transmissão HVDC (High Voltage Direct Current) de energia
elétrica.
Dispositivos de energia são os principais componentes da tecnologia de
eletrônica de potência, especialmente os módulos IGBT e os dispositivos MOSFET são
amplamente utilizados em equipamentos industriais, eletrônicos automotivos,
eletrodomésticos e outros campos, ajudando a economizar energia nessas áreas.

9. REFERÊNCIAS

Diodo – O que é, tipos e aplicações. (08 de dezembro de 2021). Obtido de ATHOS

ELETRONICS: https://athoselectronics.com/diodo/

Eletrônica PT. (08 de Dezembro de 2021). electronica-pt.com. Obtido de Tiristor -

Triac : https://www.electronica-pt.com/triac-tiristor

FARUK, B. P. (08 de Dezembro de 2021). SlideShare. Obtido de Power Electronics -

DIAC & TRIAC: https://pt.slideshare.net/ErFarukBinPoyen/power-electronics-
diac-triac

Instituto Newton C. Braga. (08 de Dezembro de 2021). Newtonbraga.com. Obtido de

Como funciona o SCR: https://www.newtoncbraga.com.br/index.php/como-
funciona/9502-como-funciona-o-scr-art1902.html

UNICAMP. (08 de Dezembro de 2021). Obtido de TIRISTORES e RETIFICADORES

CONTROLADOS:
https://www.dsce.fee.unicamp.br/~antenor/pdffiles/ee833/Modulo2.pdf

WAGNER, R. (08 de Dezembro de 2021). Embarcados.com. Obtido de Conheça o SCR:

https://www.embarcados.com.br/conheca-o-scr/
