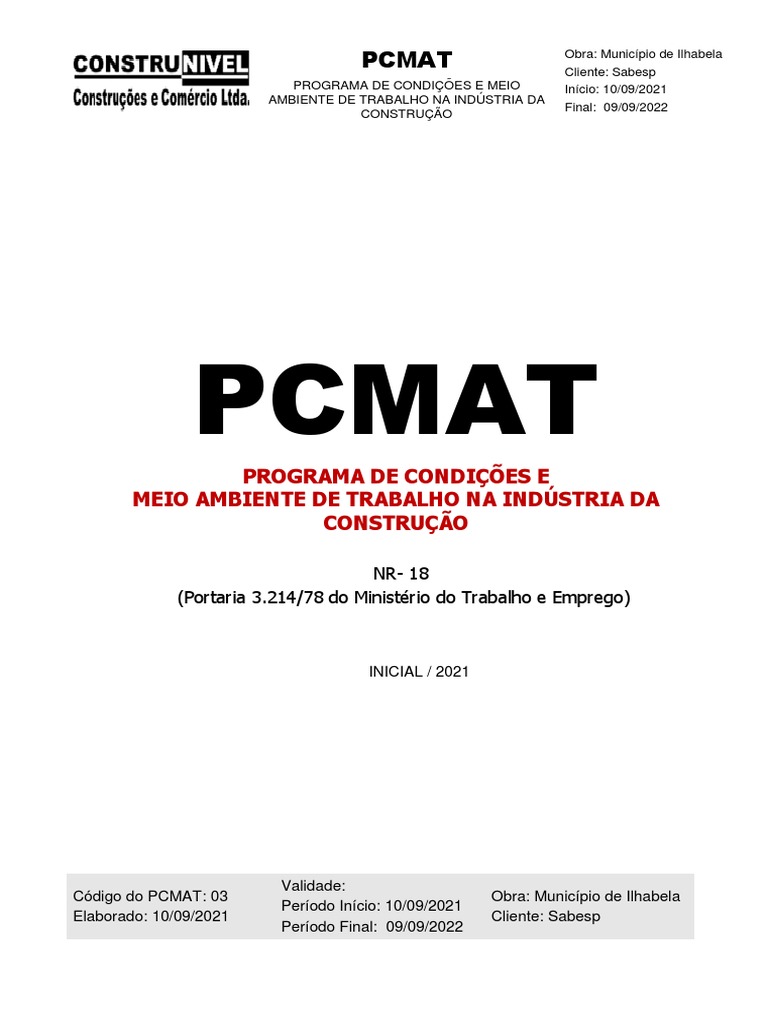

PCMAT

PCMAT Obra: Município de Ilhabela
Cliente: Sabesp
PROGRAMA DE CONDIÇÕES E MEIO Início: 10/09/2021
AMBIENTE DE TRABALHO NA INDÚSTRIA DA
Final: 09/09/2022
CONSTRUÇÃO
PCMAT
PROGRAMA DE CONDIÇÕES E
MEIO AMBIENTE DE TRABALHO NA INDÚSTRIA DA
CONSTRUÇÃO
NR- 18
(Portaria 3.214/78 do Ministério do Trabalho e Emprego)
INICIAL / 2021
Validade:
Código do PCMAT: 03 Obra: Município de Ilhabela
Período Início: 10/09/2021
Elaborado: 10/09/2021 Cliente: Sabesp
Período Final: 09/09/2022
Cliente: Sabesp
AMBIENTE DE TRABALHO NA INDÚSTRIA
Final: 09/09/2022
DA CONSTRUÇÃO
índice pág
1 - Introdução 2
2 - Objetivo do PCMAT 4
3 - Cronograma de atividades 9
4 - Cronograma de mão de obra mensal – evolução 10
5 - Cronograma de mensal de máquinas e equipamentos 11
6 - Reconhecimento de riscos por fases da obra 12
7 - Cronograma de ações coletivas 24
8 - Detalhamento das medidas e Proteções Coletivas 25
9 - Especificação técnica de Equipamentos de Proteção Coletiva 43
10 - Especificação e croquis das áreas de vivência 53
11 - Quadro de EPI por função 67
12 - Especificação técnica de equipamentos de proteção individual 68
13 - Ações permanentes e prioritárias 72
14 - Cronograma de treinamento anual 73
15 - Encerramento 74
Anexo I - Cópia da carteira do engenheiro de segurança 75
Anexo II - Layout do canteiro 76
Anexo III - Mapa da localização da obra 77
Anexo IV – Comunicação de Obra DRT 78
2
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
1. INTRODUÇÃO
1.0 OBJETIVO DO PCMAT
Este PCMAT - Programa de Condições de Meio Ambiente de Trabalho, tem por objetivo
principal a prevenção de acidentes do trabalho.
Acreditamos, que todo acidente é previsível e evitável, sendo assim se conseguirmos levantar
os riscos de cada serviço ou setor, conseguiremos atacar o foco dos acidentes, antes que ele
aconteça isto também envolve os colaboradores da empresa, as ferramentas a serem
utilizadas, desde a parte de treinamento até a fiscalização dos setores de trabalho, com a
emissão de relatórios internos.
Reconhecemos que todos os funcionários da empresa devem estar empenhados e
conscientizados deste trabalho e objetivo, primando pela excelência em Saúde e Segurança
do Trabalho.
Dados da Contratada:
Razão Social: CONSTRUNIVEL CONSTRUÇÕES E COMÉRCIO LTDA
CNPJ: 96.333.562/0001-26
Endereço: Rua Barão de Cotegipe, 63 – Bairro: Granja Julieta – Santo Amaro / SP
Atividade Principal: Construção de redes de abastecimento de água, coleta de esgoto e
construções correlatas, exceto obras de irrigação
CNAE: 42.22-7-0 Grupo: C-18
Grau de Risco: 04
N° de empregados: 22 (vinte e dois) funcionários – 22 homens, 00 mulheres, 00 deficientes
Horário Trabalho: Segunda-feira a Quinta-feira: Das 07h00m as 17h00m - Sexta-feira: Das
07h00m as 16h00m, com intervalo de 01:00 h para almoço.
Função prevista:
Engenheiro Civil, Ajudante Geral de Obras; Armador; Carpinteiro; Caldeireiro; Encanador;

Encarregado; Operador de Maquinas; Pedreiro; Pintor; Serralheiro; Soldador; Técnico em
segurança do trabalho, Eletricista.
Equipamentos e máquinas previstos:
Retro escavadeira; Escavadeira hidráulica; Perfuratriz hélice continua; Caminhão basculante;

Caminhão betoneira; Bomba de concreto; Rolo compactador; Compactador de percurso
(sapo); Martelete rompedor; Serra circular; Lixadeira angular; Furadeira; Vibrador; Betoneira;
ferramentas manuais
3
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Dados do Contrato:
Contrato: CT01183 / 20
Objeto: Sistema produtor de água – água branca – 1ª etapa que compreende a execução de
obras de captação, elevação, adução e tratamento de água – no município de Ilhabela – SP.
Canteiro de obras: R. Luiz Agostinho Sampaio Garcia, 500 - Barreiros, Ilhabela - SP, 11630-
000
Local dos trabalhos: ETA Água Branca - Ilhabela - SP
Data de início: 01/09/2021
Data de término: 18/02/2024
Dados do Contratante:
COMPANHIA DE SANEAMENTO BÁSICO DO ESTADO DE SÃO PAULO – SABESP

CNPJ: 43.776.517/0001-80
CNAE: 36.00-6-01 - Grau de Risco: 03
Atividade Principal: Captação, tratamento e distribuição de água
2 OBJETIVO DO PCMAT
Acreditamos, que todo acidente é previsível e evitável, sendo assim se conseguirmos levantar
os riscos de cada serviço ou setor, conseguiremos atacar o foco dos acidentes, antes que ele
aconteça isto também envolve os colaboradores da empresa, as ferramentas a serem
utilizadas, desde a parte de treinamento até a fiscalização dos setores de trabalho, com a
emissão de relatórios internos.
Reconhecemos que todos os funcionários da empresa devem estar empenhados e
conscientizados deste trabalho e objetivo, primando pela excelência em Saúde e Segurança
do Trabalho.
Segundo no 18.3, da NR-18, são obrigatórios a elaboração e o cumprimento do PCMAT, nos
estabelecimentos com 20 (vinte) trabalhadores ou mais, contemplando os aspectos
constantes na Norma e outros dispositivos complementares de segurança.
4
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
O PCMAT deve ser mantido no estabelecimento, à disposição do Órgão Regional do

Ministério do Trabalho – MTE.
Este Programa deve ser elaborado e executado por profissional legalmente habilitado na Área
de Segurança do Trabalho e sua implementação é de responsabilidade do empregador.
O item 18.3.4 da Norma relaciona os documentos que integram o Programa e o Anexo A
apresenta um Exemplo, com a mecânica adotada para a sua elaboração.
Na implantação de um Canteiro de Obras, deve-se procurar evitar, ao máximo, o
deslocamento das instalações durante a execução do projeto, evitando desperdício de
material e mão-de-obra.
Em terrenos de área reduzida, particularmente nos grandes centros urbanos, é muitas vezes
necessária a implantação de um Canteiro de Obras inicial, com muitas deficiências e pouco
conforto para os trabalhadores.
1.2 POLITICA DE SEGURANÇA
A segurança de Trabalho é parte integrante do processo de produção e um dos objetivos
permanentes de uma empresa. Visa a preservar o seu patrimônio humano e material, de
clientes e de terceiros e a continuidade das atividades em padrões adequados de
produtividade com qualidade de serviço.
Para atender os Diplomas Legais em vigor e considerando ser a Prevenção de Acidentes a
melhor solução, a promoção da saúde e proteção da integridade física dos trabalhadores no
local de trabalho devem ser realizadas, abordando 4 (quatro) aspectos:
· Qualificação Profissional.
· Serviços Especializados em Engenharia de Segurança e em Medicina do Trabalho -
SESMT.
· Comissão Interna de Prevenção de Acidentes - CIPA.
· Ordens de Serviço sobre Segurança e Medicina do Trabalho.
A Qualificação Profissional é o processo mais eficiente para se mudar o quadro crítico
existente no Brasil, quanto ao número de Acidentes do Trabalho.
Um profissional realiza seu trabalho com mais eficiência técnica, aumentando, com isto, a
produtividade e a qualidade do produto e melhor aplicando as normas de segurança.
Ao se falar em Qualificação Profissional, a principal necessidade brasileira nesta área,
incluem-se todos os níveis dentro de suas respectivas atribuições, inclusive os de direção.
Ao SESMT, cabe a função de centralizar o planejamento da segurança, em consonância com
a Produção, e descentralizar sua execução.
5
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
À CIPA cabe a função, como um órgão interno da Empresa, de ser um divulgador das normas
de segurança e de realizar algumas funções executivas estabelecidas na legislação em vigor,
tais como: elaborar Mapa de Riscos, discutir acidentes ocorridos, convocar reuniões
extraordinárias, etc.
Às Ordens de Serviço sobre Segurança e Medicina do Trabalho, instrumento determinado em
lei desde 1978, cabem universalizar as responsabilidades, não só sobre segurança e saúde
do trabalhador, como também sobre os processos de execução dos serviços.
As ações para Prevenção de Acidentes e Doenças do Trabalho deverão ter a participação e o
envolvimento de todos os setores da estrutura organizacional e de seus colaboradores, sendo
as responsabilidades compatíveis com os diversos níveis no organograma funcional da
empresa.
A meta do “ACIDENTE ZERO”, apesar de utópica, deverá ser sempre perseguida.
b) Responsabilidades e Atribuições
1.2.1) Gerente de Contrato/Supervisor de Obras
Tem a responsabilidade final pela execução do Contrato/Obra, dentro dos padrões mínimos
de Segurança e Saúde no Trabalho, estabelecidos pela legislação em vigor.
1.2.2) Engenheiros/Gerentes de obras
São responsáveis pelo planejamento e determinação das Medidas Preventivas para a
execução dos Serviços de acordo com o Programa de Condições e Meio Ambiente do
Trabalho na Indústria da Construção - PCMAT da obra, com o assessoramento e apoio da
equipe especializada.
1.2.3) Mestres/Encarregados
São diretamente responsáveis pela orientação e controle das Medidas Preventivas adotadas
pelas equipes sob sua supervisão, devendo participar de forma ativa, para que os trabalhos
sejam desenvolvidos sem acidentes.
1.2.4) Serviços Especializados em Engenharia de Segurança e em Medicina do
Trabalho - SESMT
São responsáveis pela execução direta do PCMAT estabelecido para a obra, e pelo
assessoramento e apoio à área de produção.
1.2.5) CIPA
Têm a responsabilidade de divulgar as Normas de Segurança e Saúde no Trabalho e propor
Medidas Preventivas.
6
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
1.2.6) Empregados da Obra e de Empreiteiras

Têm o dever de colaborar na aplicação e cumprimento das Normas Regulamentadoras e das
Ordens de Serviço sobre Segurança e Medicina do Trabalho recebidas.
1.2.7) Higienização do Canteiro
A fim de manter o Canteiro de Obras em condições de higiene, para maior conforto dos
trabalhadores, deverá ser feito contrato com Empresa especializada em dedetização,
desinsetização e desratização.
Além disso, deverá ser feito contato com a Concessionária de Limpeza Urbana, a fim de
formalizar a coleta periódica de lixo.
INFORMAÇÕES COMPLEMENTARES
Fiscalização
Por ocasião de qualquer fiscalização feita pelo Ministério do Trabalho, seus agentes devem
ser acompanhados na vistoria por Profissional da Área de Segurança e Saúde no Trabalho
ou, na sua ausência, pelo responsável da obra.
Arquivamento de Documentação
Os documentos e registros de interesse para o controle da Segurança do Trabalho devem ser
classificados e organizados em pastas, na sequência cronológica, de modo a permitir a rápida
recuperação de dados para referência, controle ou para comprovação em caso de
fiscalização do Ministério do Trabalho e Emprego.
Documentação de Valor Oficial
Estes documentos deverão ser conservados no setor competente e transferidos para o
arquivo geral, ao término da obra, para guarda permanente ou temporária, conforme a tabela
de temporalidade de documentos:
a) Documentação Referente a Acidentes do Trabalho:
· Comunicação de Acidente do Trabalho - CAT.
· Ficha de Análise de Acidente.
· Ficha de Acidente do Trabalho.
· Resumo Estatístico Anual.
b) Documentação Referente a Acidentes Graves:
Dossiê contendo: Relatório do Acidente, Registro de Ocorrência, Laudo Pericial, Boletim de
Registro de Acidentes de Trânsito e demais documentos relativos ao caso.
c) Documentação Referente à CIPA:
· Livro de Atas da CIPA.
7
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
· Formulário Estatístico Trimestral.

· Ficha de Análise de Acidente.
· Folha de Votação da Eleição.
· Correspondência à DRT, relativa ao registro, renovação e baixa de registro da CIPA.
d) Documentação Referente à Fiscalização do MTE:
· Comunicação Prévia.
· Livro de Inspeção.
· PPRA.
· PCMAT.
· PCMSO.
· Atestado de Saúde Ocupacional (manter anexado à Ficha de Registro de Empregado).
· Termo de Notificação e/ou Autuação.
Comunicação Prévia
Segundo o no 18.2, item 18.2.1, da NR-18, é obrigatória a comunicação à Delegacia Regional
do Trabalho, antes do início da implantação do Canteiro de Obras, das seguintes
informações:
1. Endereço completo da obra.
2. Endereço completo e qualificação (CEI, CGC ou CPF) do contratante, empregador ou
condomínio.
3. Tipo da Obra.
4. Datas previstas para o início e a conclusão da obra.
5. Número máximo previsto de trabalhadores na obra.
OBS.: O número máximo de trabalhadores inclui os subempreiteiros com previsão de
utilização nos serviços.
8
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
3 - CRONOGRAMA DE ATIVIDADES
Cronograma
CRONOGRAMA DE EXECUÇÃO DA
OBRA SET/ OUT/ NOV/ DEZ/ JAN/ FEV/ MAR/ ABR/ MAI/ JUN/ JUL/ AGO/
2021 2021 2021 2021 2022 2022 2022 2022 2022 2022 2022 2022
Relatório técnico X X X X X X X X X X X X
Aquisição de local para instalação de
X X X X X X X X X X X X
Canteiro de obras
Treinamento de Integração X X X X X X X X X X X X
Aplicação de sinalização e Isolamento de
X X X X X X X X X X X X
área
Montagens de materiais elétricos X X X X X X X X
Montagens de materiais hidromecânicos X X X X X X X X
Linha de recalque da estação elevatória X X X X X X X X
Montagem de materiais e equipamentos X X X X X X X X
Estação Elevatória de Água Tratada X X X X X X X X X X X X
Instalação de quadros e painéis X X X X X X
Inspeções, ensaios, montagem, manutenção X X X X X X

de equipamentos elétricas
Proteção contra surtos e descargas
X X X X X
atmosféricas
Instalação e manutenção Sistema de
Proteção contra Descargas Atmosféricas e X X X X X
Sobretensões
Instalação e manutenção Painel Comando
X X X X X X X X
de Motor Painel de Entrada e Medição
Estação elevatória de esgoto X X X X X X X X
Instalação civil de poço de sucção e caixa
X X X X X X X X X X
de passagem
Estrutura civil, onde são instalados os
X X X X X X X X X X X
medidores de vazão
Execução obra civil X X X X X X X X X X
Instalação e manutenção de poço de
sucção; casa de química; caixa de areia;
caixa de passagem; caixa de medidores; X X X X X X X X X X
caixa de chegada; caixa de saída; escada
de aeração; pavimento e asfalto
Recomposição de pavimento X X X X X X X
9
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
4 - CRONOGRAMA DE MÃO DE OBRA MENSAL – EVOLUÇÃO
SET/ OUT/ NOV/ DEZ/ JAN/ FEV/ MAR/ ABR/ MAI/ JUN/ JUL/ AGO/
Cronograma de mão de obra por etapas da obra 2021 2021 2021 2021 2022 2022 2022 2022 2022 2022 2022 2022
Soldador X X X X X X X X X X X X
Encanador X X X X X X X X X X X X
Ass. Adm. de Obras X X X X X X X X X X X X
Operador de Maquinas X X X X X X X X X X X X
Pedreiro X X X X X X X X X X X X
Ajudante Geral de Obras X X X X X X X X X X X X
Engenheiro Civil X X X X X X X X X X X X
Téc. Segurança do trabalho X X X X X X X X X X X X
Armador X X X X X X X X X X X X
Carpinteiro X X X X X X X X X X X X
Caldeireiro X X X X X X X X X X X X
Encarregado X X X X X X X X X X X X
Pintor X X X X X X X X X X X X
Serralheiro X X X X X X X X X X X X
Soldador X X X X X X X X X X X X
Eletricista X X X X X X X X X X X X
10
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
5 - CRONOGRAMA DE MENSAL DE MÁQUINAS E EQUIPAMENTOS
CRONOGRAMA DE EXECUÇÃO DA OBRA
Retroescavadeira Caminhão basculante
Escavadeira hidráulica Compressor de ar
Caminhão betoneira Escavadeira hidráulica
bomba submersa insuflador
Exaustor Martelete pneumático
Vibrador Betoneira
serra mármore Serra circular

esmerilhadeira Furadeira
rolo compactador Compactador de solo
máquina de concreto projetado Conjunto bomba e misturador de argamassa
Compactador de percurso Shield, bhortech
Martelete rompedor Bomba P 30
Placa Vibratória Lixadeira angular
Diversas ferramentas de pequeno porte
11
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
6 - RECONHECIMENTO DE RISCOS POR FASES DA OBRA
ETAPAS DE SERVIÇO
Segue tabela de antecipação e reconhecimento dos riscos
Serviços Preliminares
Descrição da Atividade: Realiza a construção do canteiro principal e frentes de trabalho
Medidas Preventivas
Etapas do serviço Risco Riscos Existentes (Coletivas, Administrativas e
Individuais)
Ruído proveniente de Treinamento em PCA
Máquinas e
Equipamentos Uso de protetor auricular
Radiação solar Uso de protetor solar fator 30

Físico
Temperaturas
anormais (calor/frio) Uso controlado de ar condicionado
Trabalho no escritório
com pouca ventilação
CONSTRUÇÃO DO
CANTEIRO DE Poeira incômodas Implantar o Programa de Proteção
OBRAS E FRENTES /monóxido de carbono Respiratório
DE TRABALHO Químico
na movimentação de Uso de Respirador semi facial com
terraplanagem filtro PFF1
Posturas inadequadas Orientação quanto a postura
Ergonomia no Uso de veículo de correta na execução da tarefa e
passeio descanso laboral adequado
Orientação quanto à prevenção de
acidentes, mantendo afastados
Esmagamento /corte pessoais não envolvidos com os
/perfuração /projeção trabalhos, total atenção na
Acidente
de particulado /batida realização das tarefas
contra / colisão.
Check list de máquinas e
equipamentos
12
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO
Descrição da Atividade: Sinalização de Trânsito - Disciplinar o tráfego de veículos e de
pedestres de forma a garantir a segurança de quem está trabalhando e transitando no
local
Medidas Preventivas
Individuais)

Máquinas e
Físico
Protetor solar, uniforme completo,

Radiação solar
capacete e calçado de segurança
SINALIZAÇÃO DE Orientação quanto a prevenção de

TRÂNSITO
Atropelamento em acidentes, mantendo afastados
vias públicas na pessoal não envolvido com os
Acidente movimentação de trabalhos
caminhões, veículos e Sinalização, Colete refletivo,
retroescavadeira treinamento e profissional
HABILITADO
Postura em pé com
deslocamentos ao Adequação e planejamento do
Ergonomia
longo de toda a trabalho
jornada de trabalho
13
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Serviços de instalação de distribuição de baixa tensão, montam e
reparam instalações elétricas e equipamentos, instalam e reparam equipamentos de
iluminação e automação elétrica
Medidas Preventivas
Individuais)
Máquinas e
Equipamentos Uso de EPI’S
Físico
Radiação solar nos Prática de trabalho segura – Pausas
Trabalhos a céu aberto regulares e protetor solar
Formação de arco Uso de EPI’S X função

voltaico na instalação de
INSTALAÇÕES Acidente Exames complementar PCMSO
painéis e no acesso a
ELÉTRICAS
cabines elétricas,
Fumos de Solda Uso de Respirador semifacial com filtro

elétrica Operação e P3
Químico
contato com solda TIG,
MIG Exames complementar PCMSO
Orientação quanto a postura correta

Posturas
Ergonomia na execução da tarefa e descanso
desconfortáveis
laboral adequado
14
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPA DE SERVIÇO
Descrição da Atividade: Execução de reposição de passeio e pavimento
Medidas Preventivas
Etapas do
Risco Riscos Existentes (Coletivas, Administrativas e
serviço
Individuais)
Ruído proveniente do
trânsito, máquinas e Uso do protetor auricular
Físico equipamentos.
Poeira Uso de respirador PFF2.
Químico
Cimento Uso de luva látex nitrílico.
PREPARAÇÃO E
APLICAÇÃO DA Posturas inadequadas, Orientação quanto à postura
Ergonômico
ARGAMASSA, posições incomodas correta na execução do trabalho.
COLOCAÇÃO DE
PEÇAS DE
Queda do mesmo nível e Orientação quanto à prevenção
CONCRETO, nível diferente de acidentes, mantendo afastados
PISO. atropelamento, impacto de pessoais não envolvidos com os
ferramentas e trabalhos, isolamento de sinalização
Acidente equipamentos, projeção de do local, uso adequado dos EPI’s:
fragmentos nos olhos, óculos de proteção, capacete, calçado
prensagem das mãos, de segurança, protetor auricular e luva.
Ataque e mordida de cão,
contato com eletricidade, Treinamentos e orientações em
cortes. DDS
Ruído proveniente do
trânsito, máquinas e Uso do protetor auricular
Físico
equipamentos.
Químico Poeira Uso de respirador PFF3.
Posturas inadequadas, Orientação quanto à postura
Ergonômico
posições incomodas correta na execução do trabalho.
REPOSIÇÃO DE
PAVIMENTO
Orientação quanto à prevenção
Queda do mesmo nível e de acidentes, mantendo afastados
nível diferente pessoais não envolvidos com os
atropelamento, impacto de trabalhos, isolamento de sinalização
Acidente ferramentas e do local, uso adequado dos EPI’s:
equipamentos, projeção de óculos de proteção, capacete, calçado
fragmentos nos olhos, de segurança, protetor auricular e luva.
prensagem das mãos,
Ataque e mordida de cão Treinamentos e orientações em
DDS
15
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Drenagem instalar canaletas de concreto pré-moldado
Medidas Preventivas
Etapas do
serviço
Individuais)
Exposição a ruído Protetor solar, uniforme completo,
proveniente das máquinas capacete e calçado de segurança
e equipamentos Utilização de uniforme, capacete de
Físico segurança, óculos de proteção, luvas
tricotadas, calçado de segurança, uso
Radiação solar obrigatório de protetor auricular tipo
CARGA E concha ou plug, bloqueador solar.
DESCARGA DE Quedas, batida contra,
MATERIAL EM falta de manutenção
VEÍCULOS Treinamento, conscientização, DDS,
adequada do caminhão
CAMINHÃO sinalização e isolamento do local onde
munck e travas de
serão içados os contêineres.
segurança, rompimento de
cintas e cabos danificados.
Queda de diferença de
ESCAVAÇÃO DE nível (trabalhadores), Treinamento, conscientização, DDS,
VALA MINIMO 30 batida por objetos, quedas sinalização e isolamento do local com
CM E MÁXIMO 50 de materiais, ferramentas e fita zebrada e cones, solicitar a
CM, INSTALADOS equipamentos, existência contratante projeto das áreas para
PARA EFEITO DE Acidente de interferências - identificação dos locais onde há
DRENAGEM.
tubulações existentes passagem de tubulações, fazer
(eletricidade), ferramentas inspeção visual em caixas de
INSTALAÇÃO DE inadequadas ou passagem (elétrica, hidráulica ou
CANALETAS defeituosas, projeção de outras)
PARA EFEITO DE partículas
DRENAGEM.
Projeção de partículas no Utilização de uniforme, capacete de
rompimento de solo com segurança, protetor facial, avental de
ferramentas manuais, raspa, luvas tricotadas, uso de protetor
USO DE queda de diferença de auricular tipo plug de inserção ou
CONCRETAGEM E nível concha.
ACABAMENTO
FINO Orientação quanto a postura correta
Postura inadequada,
Ergonomia na execução da tarefa e descanso
esforço físico excessivo.
laboral adequado
Contato com cimento/cal Utilização constante de respirador

Químico Poeira proveniente do PFF1.
cimento, areia Monitoramento PGR
16
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Serviços de montagem e instalação de materiais e equipamentos
elétricos e automação, conforme projetos especificações técnicas da Sabesp, fornecimento de
mão de obra e todos os equipamentos necessários para a execução dos serviços
Medidas Preventivas
Etapas do
serviço
Individuais)
Máquinas e
Físico
Pausas regulares e uso de protetor
Radiação solar solar
Poeiras incômodas
Uso de Respirador semi facial com
Químico proveniente de limpeza
filtro PFF1
de quadros elétricos

Ergonomia Posturas inadequadas
MONTAGEM na execução da tarefa
ELETROMECÂNICA
- INSTALAÇÕES Corte /perfuração Sinalização de segurança, Barreira de
MECÂNICAS /projeção de particulado Isolamento em todo o perímetro da
/batida contra área
Treinamento / Uso de cinto de
Queda de altura segurança tipo paraquedista com trava
(Local de trabalho acima queda, Cabo guia para cinto de
de 2,00 (dois) metros) segurança/assoalho/ guarda-corpo
Acidente /bandejas e telas
Uso de Luvas Isolantes, Capacete de

Choque elétrico e segurança tipo 3 com aba total, óculos
queimaduras no contato de segurança incolor, Identificação do
com fios energizados circuitos/ Colocação de plugues nos
exposto equipamentos
17
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Serviços de montagem e instalação de materiais e equipamentos
elétricos e automação, conforme projetos especificações técnicas, fornecimento de mão de
obra e todos os equipamentos necessários para a execução dos serviços
Medidas Preventivas
Etapas do
serviço
Individuais)

Máquinas e Equipamentos Uso de protetor auricular
Físico
Poeiras incômodas
Químico proveniente de limpeza de
filtro PFF1
quadros elétricos

na execução da tarefa
MONTAGEM E
INSTALAÇÃO DE Sinalização de segurança, Barreira de
Corte /perfuração /projeção
MATERIAIS Isolamento em todo o perímetro da
de particulado /batida contra
área
(Local de trabalho acima de queda, Cabo guia para cinto de
2,00 (dois) metros) segurança/assoalho/ guarda-corpo
Uso de Luvas Isolantes, Capacete de

Choque elétrico e segurança tipo 3 com aba total, óculos
queimaduras no contato de segurança incolor, Identificação do
com fios energizados circuitos/ Colocação de plugues nos
exposto equipamentos
18
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Estação elevatória de esgoto
Medidas Preventivas
Etapas do
serviço
Individuais)

Máquinas e Equipamentos Uso de protetor auricular
Físico Radiação solar Uso de protetor solar

Vibração no uso de máquina Uso de óculos, luvas, avental de pvc
para projeção de concreto e Check lis para liberação de
Vibração Uso de betoneira equipamento
Utilização constante de respirador
Poeira de cimento / Contato PFF1.
Químico
com concreto Uso de luva de látex, bota de
borracha, capacete e protetor solar
Orientação quanto à postura correta
Ergonomia Posturas inadequadas na execução da tarefa e descanso
INSTALAÇÃO laboral adequado
CIVIL DE POÇO
DE SUCÇÃO E Atropelamento Sinalização de segurança, Barreira de
CAIXA DE “Movimentação de veículos Isolamento em todo o perímetro da
PASSAGEM em vias de tráfego intenso” área
ESTRUTURA
CIVIL, ONDE SÃO
Cortes, prensagem e
INSTALADOS OS escoriações nas mãos no Uso de óculos, luvas e Inspeção de
MEDIDORES DE Manuseio inadequado de ferramentas de trabalho
VAZÃO Ferramentas de trabalho
Acidente Soterramento Aplicação do planilha de escavação de
“Concentração de tensões, vala
que podem levar à ruptura.” Equipe treinada em emergência
/bandejas e telas
Bactérias, vírus e Práticas de Trabalho Seguro – Higiene
protozoário no Pessoal e uso de rouba protetora de
Biológico Contaminado com água de borracha e luva de látex
esgoto e mordida de animais
peçonhento em PV/PI Exames complementares – PCMSO
19
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Execução obra civil
Medidas Preventivas
Etapas do
serviço
Individuais)
Exposição a ruído
proveniente das máquinas e Protetor solar, uniforme completo,
equipamentos capacete e calçado de segurança
Utilização de uniforme, capacete de
concha ou plug, bloqueador solar.
Treinamento em trabalho em altura,

INSTALAÇÃO E treinamento em montagem de
MANUTENÇÃO andaime, sinalizar e isolar a área de
DE POÇO DE trabalho.
SUCÇÃO; CASA Instalar sinalização de segurança
DE QUÍMICA; Trabalho realizado a altura indicando o manuseio correto e o uso
CAIXA DE AREIA; superior a 2,00 m, queda de de EPI, supervisão por responsável
CAIXA DE Acidente materiais, queda em técnico ou profissional de segurança
PASSAGEM; desnível, manuseio de do trabalho, realizar DDS a respeito
CAIXA DE
ferramentas manuais; dos riscos envolvendo o trabalho em
MEDIDORES;
CAIXA DE altura, realizar exames médicos
CHEGADA; específicos para a atividade em
CAIXA DE SAÍDA; questão. Montagem e desmontagem
ESCADA DE de andaimes não deverá ser realizada
AERAÇÃO sobre chuva e vento forte.

Ergonomia Postura inadequada na execução da tarefa e descanso
laboral adequado
Bactérias, vírus e Práticas de Trabalho Seguro – Higiene

protozoário no Pessoal e uso de rouba protetora de
Biológico Contaminado com água de borracha e luva de látex
esgoto e mordida de animais
peçonhento Exames complementares – PCMSO
20
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Pintura diversas
Medidas Preventivas
Etapas do
serviço
Individuais)
Exposição a ruído
proveniente das máquinas e Protetor solar, uniforme completo,
equipamentos capacete e calçado de segurança
Utilização de uniforme, capacete de
concha ou plug, bloqueador solar.
Treinamento em trabalho em altura,

treinamento em montagem de
andaime, sinalizar e isolar a área de
trabalho.
Instalar sinalização de segurança
Trabalho realizado a altura indicando o manuseio correto e o uso
PINTURA DE superior a 2,00 m, queda de de EPI, supervisão por responsável
PAREDES, Acidente materiais, queda em técnico ou profissional de segurança
MUROS E CAIXA desnível, manuseio de do trabalho, realizar DDS a respeito
DE ÁGUA ferramentas manuais; dos riscos envolvendo o trabalho em
altura, realizar exames médicos
específicos para a atividade em
questão. Montagem e desmontagem
de andaimes não deverá ser realizada
sobre chuva e vento forte.

Ergonomia Postura inadequada na execução da tarefa e descanso
laboral adequado
Orientação para execução dos

Exposição a Poeiras, tintas serviços, uso EPI máscara respiratória,
Químico
e solventes a base d´água máscara descartável, luvas látex e
óculos de segurança.
21
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade: Estação Elevatória de Água Tratada
Medidas Preventivas
Etapas do
serviço
Individuais)
Ruído proveniente de
Máquinas e Utilização de Protetor Auricular
Equipamentos
Físico Protetor solar, uniforme completo,
Radiação solar
capacete e calçado de segurança
Vibração na operação de Manutenção preventiva e periódica de
máquinas máquinas
Analisar as obstruções no piso que
Tombamento em terreno possam vir a comprometer a estabilidade
instável / Rompimento de do equipamento durante a sua
mangueiras hidráulica movimentação
Check list de máquinas e equipamentos
Queda do equipamento Operação de equipamentos de
(tombamento) ou de parte movimentação de Cargas;
dele durante a Transporte, Movimentação,
movimentação Armazenagem e Manuseio de Materiais
MONTAGEM DE Inspeções em cinta e correias de
ESTAÇÃO Acidente movimentação de cargas
ELEVATÓRIA DE Analisar as obstruções no piso que
ÁGUA TRATADA possam vir a comprometer a estabilidade
do equipamento durante a sua
Tombamento em terreno movimentação. Analisar se o piso
instável na Operação em apresenta condições adequadas de
máquinas suporte para o equipamento e seus
acessórios. Somente o operador do
equipamento, decididamente identificado
e qualificado poderá operá-lo, não sendo
permitido que a operação seja feita por
nenhum outras pessoas
Orientação quanto à postura correta na
Ergonomia Postura inadequada execução da tarefa e descanso laboral
adequado
Utilização constante de respirador PFF1.

Poeira de cimento /
Química Uso de luva de látex, bota de borracha,
Contato com concreto
capacete e protetor solar
22
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ETAPAS DE SERVIÇO

Descrição da Atividade:
Proteção contra surtos e descargas atmosféricas
Barramentos e isoladores
Instalação de revestidos de prata por deposição eletrolítica
Fornecimento de Equipamentos Elétricos
Instalação e manutenção Sistema de Proteção contra Descargas Atmosféricas e
Sobretensões
Instalação e manutenção Painel Comando de Motor Painel de Entrada e Medição
Medidas Preventivas
Etapas do
serviço
Individuais)
Máquinas e
Físico
Poeiras incômodas
Químico proveniente de limpeza de
filtro PFF1
quadros elétricos

na execução da tarefa
PROTEÇÃO
CONTRA
SURTOS E Sinalização de segurança, Barreira de
Corte /perfuração /projeção
DESCARGAS Isolamento em todo o perímetro da
de particulado /batida contra
ATMOSFÉRICAS área
Uso de Luvas Isolantes, Capacete
Choque elétrico e de segurança tipo 3 com aba total,
queimaduras no contato óculos de segurança incolor,
com fios energizados Identificação do circuitos/
exposto Colocação de plugues nos
equipamentos
23
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
7 - CRONOGRAMA DE AÇÕES COLETIVAS.

CRONOGRAMA DE AÇÕES COLETIVAS
Especificações das Medidas
Detalhamento Local Quando Quem
ou Proteções Coletivas
PLACAS DE SINALIZAÇÃO Figura Obras Obras Todos
Figura
CAVALETE Obras Obras Todos
FITA PLÁSTICA (IMAGEM

Figura Obras Obras Todos
ILUSTRATIVA)
PLACAS DE SINALIZAÇÃO
Figura Obras Obras Todos
VIÁRIA PARA OBRAS
PLACAS DE SINALIZAÇÃO Figura Obras Obras Todos

VISUAL EPI PARA A OBRA
ESCORAMENTO DE VALAS Figura Obras Obras Equipe de vala
TIPOS DE ESTACAS MADEIRA Figura Obras Obras Equipe de vala
ESCORAMENTO CONTÍNUO Figura Obras Obras Equipe de vala
FUNDAÇÕES/ESCAVAÇÕES Figura Obras Obras Todos na obra

Engenheiro
Encarregados
ESTRUTURAS DE CONCRETO Figura Obras
Obras Lider
Pedreiros
Ajudantes
Engenheiro e téc.
SEGURANÇA NA OPERAÇÃO DE Figura Seg. trabalho
Obras Obras
ESCAVAÇÃO DE VALA Encarregado
Lider
Engenheiro e téc.
Figura Seg. trabalho
SINALIZAÇÃO EM ESCAVAÇÕES Obras Obras
Encarregado
Lider
Engenheiro e téc.
ESCADA DE USO INDIVIDUAL, Figura Seg. trabalho
Obras Obras
ANDAIMES E DESNÍVEL Encarregado
Lider
24
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
8 - DETALHAMENTO DAS MEDIDAS E PROTEÇÕES COLETIVAS
PLACAS DE SINALIZAÇÃO
CONE DE SINALIZAÇÃO
Características: Utilizado para sinalizar, isolar,
balizar ou interditar áreas de tráfico ou serviços com
extrema rapidez e eficiência.
Fornecido em polietileno, PVC e Borracha (flexível)
são duráveis e resistentes a intempéries e maus
tratos.
Cores: Branco / Laranja.
Figura A
CAVALETE TAPUME
25
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
FITA PLÁSTICA (IMAGEM ILUSTRATIVA)
Indica aos motoristas a existência de obra

à direita ou à esquerda na via pública.
Indicação de passagem para pedestre.
26
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Estreitamento de pista a direita e à esquerda.
Placa de obra adiante
Inicio de pista dividida
27
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
PLACAS DE SINALIZAÇÃO VIÁRIA PARA OBRAS

0,50 m 0,50 m
CUIDADO PEDESTRES
0,40 m
OBRAS 0,40 m
Indica aos pedestres o local de circulação.
Indica aos motoristas a existência, a Indica aos motoristas a existência, a frente,

frente, de trecho com máquinas em de obras na via pública, a distância
servço.
As indicada.
placas deverão ser de chapa metálicas na cor laranja e com escritas na cor preta. Os sinais e
dimensões devem obedecer aos projetos específicos ao manual de sinalização (não é permitida a
utilização de placas fora das medidas descritas anteriormente).
Para serviços de longa duração (diuturno), as placas deverão utilizar película refletiva.
Indica aos motoristas e pedestres a existência de

pessoas trabalhando nas vias públicas.
Indica aos motoristas que a rua está interditada,

estando permitido o acesso apenas pelos
moradores da mesma.
Estreitamento de pista à esquerda Estreitamento de pista à direita
28
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Indica aos motoristas a existência, à frente, de

trecho da via pública com máquinas em serviço.
Devem ser utilizadas sempre que há desvio para pista de fluxo no sentido contrário ou para
a pista variante provisória.

obras na via pública, à distância indicada

obras
Indica aos motoristas e pedestres a existência

de pessoas trabalhando nas vias públicas.
29
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
PLACAS DE SINALIZAÇÃO VISUAL EPI PARA A OBRA

A placa pode ser impressa no computador em folha de sulfite A4 (210 x 297 mm)
SEGURANÇA
DO TRABALHO SEGURANÇA
DO TRABALHO
Obrigatório o uso de
Protetor auricular Obrigatório o uso da máscara
Respiratória em locais com
Poeira e névoas
SEGURANÇA
SEGURANÇA
DO TRABALHO
DO TRABALHO
Não se esqueça do seu

Não esqueça do óculos
Capacete e sua luva
de segurança nas atividades
De segurança
com projeção de partículas.
30
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
PERIGO USO DE EXTINTOR
PQS 4 KG
INFLAMÁVEL ÁGUA PRESURRIZADA 10 LTS
NÃO FUME CÓ 2 – 6 KG
ELETRICIDADE PERIGO
Carga suspensa
Placa MEIO AMBIENTE: Placa ATENÇÃO: Placa AVISO:

Programa permanente de coleta seletiva Não fique embaixo de cargas suspensas
31
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Placas para Quadro elétricos Placas em todo perímetro da obra
Placas: Trabalho em alturas Placas em todo perímetro da obra
Placa de Aviso
32
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ESCORAMENTO DE VALAS
TIPOS DE TERRENO
TIPOS DE ESTACAS MADEIRA
33
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ESCORAMENTO CONTÍNUO
Utilizado nas escavações em solos arenosos, sem coesão, ou quando alguma circunstância
exigir uma condição estanque nas paredes da escavação. A superfície lateral da vala ou cava
é contida por tábuas verticais de madeira de lei de 1” x 10” (até 2,00 m de profundidade) ou
pranchas de madeira de lei de 6 x 16 cm (acima de 2,00 m de profundidade), encostadas
umas às outras e travadas longitudinalmente por longarinas de madeira de lei de 6 x 16 cm
(até 2,00 m de profundidade) ou de 8 x 18 cm (acima de 2,00 m de profundidade) em toda a
sua extensão. Travando as longarinas, em sentido transversal, são utilizadas estroncas de
madeira (geralmente eucalipto) de diâmetro de 20 cm, espaçadas de 1,35 cm, exceto em
suas extremidades, das quais as estroncas ficam afastadas 0,40 m. As longarinas deverão
estar espaçadas entre si de 1,00 m na vertical.
34
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
FUNDAÇÕES/ESCAVAÇÕES
As escavações com mais de 1,25 metros de profundidade devem dispor de escadas ou rampas,
colocadas próximas postos de trabalho, a fim de permitir, em caso de emergência, a saída rápida dos
Os materiais retirados da escavação devem ser depositados a uma distância superior à metade da
profundidade partir da borda
Os taludes com altura superior a 1,75 metros devem ter estabilidade garantida.
As escavações devem ter sinalização de advertência, inclusive noturna e barreira de isolamento em
todo o seu perímetro. Os escoramentos das escavações serão executados, conforme projeto de
escoramentos, elaborado com base na 9061.
35
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Procedimentos
Trabalho em espaço confinado
 Obrigatório manter um observador externo (Vigia), nos espaços confinados;
 O Vigia de Espaço Confinado desempenhará as seguintes funções:
 Manter continuamente a contagem precisa do número de trabalhadores autorizados no espaço
confinado e assegurar que todos saiam ao término da atividade;
 Permanecer fora do espaço confinado, junto à entrada, em contato permanente com os trabalhadores
autorizados;
 Adotar os procedimentos de emergência, acionando a Brigada de Emergência, quando necessário;
 Operar os movimentadores de pessoas; e
 Ordenar o abandono do espaço confinado sempre que reconhecer algum sinal de alarme, perigo,
sintoma, queixa, condição proibida, acidente, situação não prevista ou quando não puder
desempenhar efetivamente suas tarefas, nem ser substituído por outro Vigia.
 Liberar a entrada ao espaço confinado, somente após liberação da Permissão de Entrada e Trabalho;
A Permissão de Entrada e Trabalho deverá ser feita pelo Supervisor de Entrada, este deve
desempenhar as seguintes funções:
 Emitir a Permissão de Entrada e Trabalho antes do início das atividades.
 Executar os testes, conferir os equipamentos e os procedimentos contidos na Permissão de Entrada e
Trabalho;
 Assegurar que os serviços de emergência e salvamento estejam disponíveis e que os meios para
acioná-los estejam operantes;
 Cancelar os procedimentos de entrada e trabalho quando necessário; e
 Encerrar diariamente a Permissão de Entrada e Trabalho após o término dos serviços.
 Somente poderão executar trabalho em espaços confinado os trabalhadores capacitados. É vedada a
designação para trabalhos em espaços confinados sem a prévia capacitação do trabalhador. Os
trabalhadores capacitados serão identificados através de crachá especifico, conforme figura.
36
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Avaliação
A entrada em um espaço confinada somente poderá ser realizada após o término da avaliação inicial
da atmosfera. Serão feitos testes para que a atmosfera esteja isenta de poluentes agressivos e numa
condição ideal para o trabalhador. Os testes executados incluirão: nível de oxigênio, inflamabilidade
e/ou explosividade, produtos tóxicos sendo de responsabilidade do encarregado/supervisão, solicitar
ao técnico de segurança a avaliação;
A entrada em um espaço confinado para execução de qualquer tipo de serviço à quente deverá seguir
o processo de liberação descrito. Não será liberada a entrada, quando os testes incluírem a
concentração de gases inflamáveis na atmosfera;
- A percentagem de oxigênio em volume para entrada em um espaço limitado deverá ser maior que
19,5 % e menor que 21%;
- Quando não for possível controlar contaminantes na atmosfera interior a níveis de exposição
permissíveis, o funcionário não poderá entrar no espaço confinado.
 É proibido a ventilação com oxigênio puro.
 Em caso de existência de Atmosfera Imediatamente Perigosa à Vida ou à Saúde -
Atmosfera IPVS -, o espaço confinado somente pode ser adentrado com a utilização de máscara
autônoma de demanda com pressão positiva ou com respirador de linha de ar comprimido com
cilindro auxiliar para escape.
Identificação
Todas as entradas de espaço confinado serão identificadas, conforme anexo figura abaixo
Equipamentos e Ferramentas
Ferramentas manuais deverão estar em perfeitas condições de conservação e manutenção.
CAPACITAÇÃO PARA TRABALHOS EM ESPAÇOS CONFINADOS

Todos os trabalhadores autorizados e Vigias devem receber capacitação periodicamente, a
cada doze meses, conforme a legislação vigente. A capacitação deve contemplar as medidas
de controle, Analise Preliminar de Risco – APR, procedimentos operacionais e outros.
CONSIDERAÇÕES FINAIS
Este procedimento deve ser revisto quando da ocorrência de qualquer uma das
circunstâncias abaixo:
a) entrada não autorizada num espaço confinado;

b) identificação de riscos não descritos na Permissão de Entrada e Trabalho;
c) acidente, incidente ou condição não prevista durante a entrada;
d) qualquer mudança na atividade desenvolvida ou na configuração do espaço confinado;
e) solicitação do SESMT ou da CIPA; e
f) identificação de condição de trabalho mais segura.
TRABALHO EM ALTURA
 Os trabalhos em altura só poderão ser executados por pessoas devidamente aptas, que passaram
por processo de integração, treinamento conforme NR 35 e ter realizado exames conforme
PCMSO.
 É terminantemente vedada a execução de trabalhos acima de 2 metros de altura sem a utilização
do cinto de segurança.
37
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
 Os trabalhadores que executarão qualquer trabalho em altura deverão ser especializados na

atividade que for executar, bem como estar familiarizado com os equipamentos inerentes ao
serviço, ser treinadas e orientadas pela Segurança do Trabalho.
 Utilizar os EPIs (Equipamentos de Proteção Individual) conforme disposto na NR 6, NR 18 e NR 35
da Portaria n.º 3.214/78 do Ministério do Trabalho, vigente e os indicados pela Segurança do
Trabalho.
 Não é permitido brincadeiras, ou jogar ferramentas do local elevado.
 Utilizar o cinto porta-ferramenta ou bolsa própria para guardar e transportar ferramentas manuais.
 O local deverá ser sinalizado através de placas indicativas e ser feito um isolamento para prevenir
acidentes com transeuntes ou pessoas que estejam trabalhando embaixo.
 O transporte de materiais para cima ou para baixo deverá ser feito preferencialmente com a
utilização de cordas em cestos especiais ou através de equipamento de içar.
 Materiais e ferramentas não podem ser deixados desordenadamente nos locais de trabalho sobre
andaimes, plataformas ou qualquer estrutura elevada, para evitar acidentes com pessoas que
estejam trabalhando ou transitando sob as mesmas.
Para trabalhos com a utilização de escadas de mão
As escadas de mão poderão ter até 7m (sete metros) de extensão e o espaçamento
entre os degraus deve ser uniforme, variando entre 0,25 cm (vinte e cinco centímetros)
a 0,30 cm (trinta centímetros).
É vedado o uso de escadas de mão:
 Com um único montante;
 Nas proximidades de portas ou áreas de circulação;
 Onde houver risco de quedas de objetos ou materiais;
 Nas proximidades de aberturas e vãos;
 Junto a redes e equipamentos elétricos desprotegidos
 O Uso de Cinto paraquedista com talabarte deve ser sem usado em trabalho altura e
seus treinamentos monitorados pelo Sesmt da empresa.
As escadas de mão devem:
 Ultrapassar em 1,00 m (um metro) o piso superior;
 Ser fixada nos pisos inferior e superior ou ser dotada de dispositivo que impeça o
seu
 Escorregamento;
 Ser dotada de degraus antiderrapantes;
 Ser apoiada em um piso resistente.
O Trabalho de montagem de Bypass deverá ser realizado no mínimo em dois
funcionários.
Projeto de linha de vida, conforme NR 35

1. Fornecimento de projeto e memória de cálculo para linha de vida na horizontal, sendo essa
utilizada durante o processo de montagem da forma e concretagem das paredes dos
reservatórios e demais serviços;
38
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
2. Projeto e memória de cálculo para linha de vida na vertical, para acesso ao PV/PI após
finalização da concretagem, sendo essa utilizada durante a obra para desmontagem de
andaimes, retirada de materiais diversos;
3. Fornecimento de ART - Anotação de Responsabilidade Técnica
SEGURANÇA NA OPERAÇÃO DE ESCAVAÇÃO DE VALA

Antes do início dos serviços de escavação, realizar a sinalização conforme item 3.6 deste
manual.
Durante a execução da escavação, se identificada a interferência com redes subterrâneas,
interromper as atividades e solicitar a orientação técnica das concessionárias quanto às
providências a serem tomadas.
Nos trabalhos de escavação, as redes subterrâneas devem ser devidamente sinalizadas, o
serviço deve ser supervisionado por profissional legalmente habilitado e deve ser garantido
um espaçamento mínimo de segurança de 1,5 m entre o local escavado e a rede
subterrânea.
39
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Quando houver a possibilidade de impregnação do solo por emanações ou produtos nocivos,

infiltração ou vazamento de gás, o local deve ser devidamente ventilado e monitorado. O
monitoramento deve ser efetivado enquanto o trabalho estiver sendo realizado para, em caso
de vazamento, ser acionado o sistema de alarme sonoro e visual.
Se a escavação for feita ao lado de calçadas, e dependendo do tipo do solo, são necessárias
outras medidas que evitem o deslizamento do terreno, além do escoramento, por exemplo:
o desvio do trânsito ou a diminuição da velocidade dos veículos e sinalização de advertência,
durante o dia e a noite, além de barreira de isolamento em volta de todo o perímetro da obra
SINALIZAÇÃO EM ESCAVAÇÕES
Com base no projeto executivo da escavação e com a definição do tráfego de pessoas,
veículos, máquinas e equipamentos, deve-se planejar a sinalização de segurança para evitar
a ocorrência de acidentes.
Nas escavações, prever a utilização de sinalizações, como:
40
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ESCADA DE USO INDIVIDUAL, ANDAIMES E DESNÍVEL

Utilizadas para transpor níveis e restritas para acessos provisórios e
serviços de pequeno porte.
MONTANTES
São elementos verticais para fixação das travessas (degraus) da
escada, capazes de suportar o esforço solicitado, com comprimento
máximo de 7m (sete metros) e espaçamento entre eles de no mínimo
0,45m (quarenta e cinco centímetros) e no máximo de 0,55m
(cinquenta e cinco centímetros).
ESCADA EXTENSÍVEL
Esse tipo de escada é utilizado na manutenção de cabos aéreos, como redes
de telefonia, energia elétrica e cabos para a transmissão de dados.
Deve ter dispositivo limitador de curso colocado no quarto vão ao contar da
catraca. Quando estendida só poderá permitir uma sobreposição de no
mínimo 01 metro. A escada deve possuir roldanas, guias e ancoragens
adequadas, duas trancas automáticas e corda para a manobra de extensão.
ESCADA TIPO MARINHEIRO
Toda escada fixa com 6,00m ou mais de altura deve ser provida de gaiola
protetora a partir de 2,00m acima da base e 1,00m acima da última
superfície de trabalho. Tal proteção (gaiola) tem a finalidade de evitar a
queda do trabalhador, provocada por desequilíbrio ou problemas que
possam acontecer no percurso.
Importante – A cada 9,00m de escada fixa deve existir um patamar
intermediário de descanso de 0,90m X 0,70m, protegido por guarda-corpo e rodapé.
41
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Gaiola de proteção – Deve ser de metal, com aros de proteção horizontal fixados de modo
seguro a cada 3,00m, com largura mínima de 0,60m e afastamento entre 0,50m a 0,60m e
afastamento entre 0,50m a 0,60m da face da escada. O espaço livre entre a escada e
qualquer outro obstáculo deve ser de, no mínimo 0,75m e do lado oposto, deve ser de, no
mínimo, 0,15m.
DESNÍVEL
Toda diferença de nível a partir de 0,40 m deve ser provida de
rampas ou escadas.
As rampas e passarelas para a circulação de pessoas e materiais
devem ser de construção sólida e providas de sistema guarda
corpo e rodapé.
Devem ser fixadas no piso inferior e superior, não ultrapassando
30º de inclinação em relação ao piso.
Quando sua inclinação for superior a 18º, o piso deve ser provido de peças transversais,
espaçadas em 0,40 m, no máximo.
Os apoios das extremidades devem ser dimensionados pelo Eng da obra em função do
cumprimento total das mesmas e das cargas a que estarão submetidas.
Não devem ser utilizados para armazenamento de materiais ou como superfícies de trabalho.
PASSARELAS
Trata-se de plataformas horizontais que se usam como meio de transposição de vãos entre
dois planos situados no mesmo nível.
Passarela como sendo uma rampa com ângulo de inclinação de 0º devem seguir os mesmos
requisitos da construção das rampas, da mesma forma que ocorre com as rampas, as
passarelas estarão submetidas constantemente a cargas e esforços, o que indica cálculo
estrutural e dimensionamento correto dos apoios das extremidades.
Sinalização de Segurança
42
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
9 - ESPECIFICAÇÃO TÉCNICA DE EQUIPAMENTOS DE PROTEÇÃO COLETIVA.
RETROESCAVADEIRAS
MEDIDAS DE PROTEÇÃO COLETIVA
os operadores de retroescavadeira fazem o uso obrigatório de protetores auriculares do tipo

concha.
as retroescavadeiras se posicionam junto às escavações, mantendo distância mínima segura,
estaíadas nas sapatas para inicio das operações.
os operadores de retroescavadeiras são habilitados e
qualificados para tanto, registrados em carteira.
toda e qualquer manutenção das máquinas, são
elaboradas com a mesma totalmente parada, desligada
e, em descanso e, para testes, o operador e ajudante
estão sempre posicionada à distância segura.
funcionários não permanecem, em hipótese alguma, no
raio de giro do braço das retroescavadeiras.
os operadores de retroescavadeiras e motoristas,
devem possuir o curso de direção defensiva e CNH –
Carteira Nacional de Habilitação – Categoria “C e D”.
ESCAVADEIRA HIDRÁULICA, RETRO ESCAVADEIRA E ESCAVADEIRA

RISCOS MAIS FREQUENTES:
Tombamento por afundamento do terreno;
Batidas em pessoas ou coisas no movimento de giro;
Atropelamentos e acidentes com pessoas em manobras e
operações de conservação;
Queda de materiais da caçamba;
Vibração e Ruído excessivo.
NORMAS BÁSICAS DE SEGURANÇA
Não devem ser realizadas manutenção, nem operações de conservação, com a máquina funcionando;
O condutor não deve abandonar a máquina em parar o motor e colocar a marcha contrária ao sentido
da rampa;
O pessoal de obra deve-se manter fora do raio de ação da máquina para evitar atropelamentos e
pancadas, durante o movimento desta ou por algum giro imprevisto;
Durante a escavação do terreno, a máquina deve estar apoiada sobre as sapatas hidráulicas;
Ao finalizar o trabalho da máquina, ou se for por outro motivo qualquer, tenha que estacionar, a
caçamba deve ficar apoiada no solo ou dobrada sobre a máquina; se a parada for prolongada,
desconectar a bateria e retirar a chave do contato;
O operador deve limpar o barro aderido ao calçado, para que os pés não deslizem sobre os pedais.
Manutenção e conservação periódica dos elementos da máquina.
Utilização da máquina por pessoal qualificado e autorizado.
43
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Para carregar pedras de tamanho considerável, deve ser colocada uma camada de areia sobre o
elemento de carga, para evitar ressaltos e rupturas;
Proibir o transporte de pessoas nas máquinas;
A bateria deverá ficar desconectada, a caçamba apoiada no solo e a chave sem contato com a
máquina quando finalizar o seu trabalho ou em quaisquer outros circunstâncias;
É proibido fumar durante o abastecimento do combustível.
Devem ser consideradas as características do terreno onde atuará a máquina para evitar acidentes
por giros descontrolados.
O afundamento do terreno pode originar o tombamento da máquina com graves riscos para o pessoal.
EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL
Capacete de segurança
Calçado de Segurança
Protetor Auricular
Assento Anatômico
Óculos de Proteção contra o Pó em tempo seco.
Ninguém deve permanecer no raio de ação da máquina
Proibir a permanência de pessoas na zona de trabalho da máquina
Sinalizar o caminho
Proteger a máquina contra intempéries
Ao descer pela rampa, o braço da máquina deve estar estacionado.
COMPACTADOR DE SOLO
RISCOS MAIS FREQUENTES
Vibração
Ruído Excessivo
Projeção de partículas
NORMAS BÁSICAS DE SEGURANÇA
Certifique-se de o operador estar familiarizado com as precauções de segurança e técnicas de
operação antes de usar o compactador;
O operador não deve afastar-se da máquina sem antes desligar a mesma;
Não há necessidade de se pressionar e nem empurrar a máquina, pois estes movimentos se fazem
automaticamente;
A manutenção deve ser feito sempre com o equipamento desligado;
É recomendado a colaboração de dois funcionários para a realização de tarefas com o compactador.
44
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
OBSERVAÇÕES:
*** Conforme a NR 18 (18-22-21) – “A operação de máquinas e equipamentos que exponham o
operador ou terceiros a riscos só pode ser feita por trabalhador qualificado e identificado por crachá.
FERRAMENTAS DIVERSAS
A operação de máquinas e equipamentos portáteis serra feita apenas por trabalhador treinado,
qualificado e identificado por crachá;
As máquinas e equipamentos portáteis disporão de dispositivos de segurança para seu acionamento e
parada, sendo que as partes móveis dos motores, transmissões e partes perigosas serão
obrigatoriamente protegidas;
As máquinas e equipamentos portáteis serão submetidos à inspeção e manutenção de acordo com as
normas técnicas oficiais vigentes e todos os procedimentos serão devidamente registrados em
documento específico;
As ferramentas serão apropriadas ao uso a que se destinam, sendo proibido o emprego de
ferramentas defeituosas, danificadas ou improvisadas;
Os trabalhadores serão devidamente treinados e instruídos para a utilização segura das ferramentas.
ATERRAMENTO DE MÁQUINAS, EQUIPAMENTOS E INSTALAÇÕES EM GERAL
Entrada de Energia
Deve ser dimensionada de acordo com os equipamentos, ferramentas, iluminação inclusive com
previsão para trabalhos noturnos utilizando-se do apoio técnico do departamento de Instalações.
45
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Especial atenção deve ser dada ao aterramento, para garantir o “ATERRAMENTO” das máquinas e
equipamentos. É proibido a aterramento e a obtenção do neutro (110V) em tubulações d’água.
Distribuição de Energia
O dimensionamento das redes de distribuição e a definição dos quadros nos diversos pontos desta
rede bem como as ampliações de rede, seja na extensão ou capacidade de carga, devem ser objeto
de consulta obrigatório ao Departamento de Segurança;
As estruturas e carcaças dos equipamentos elétricos devem ser eletricamente aterradas;
Toda a fiação quando não protegida por eletrodutos rígidos, deve estar instalada no mínimo a 2,50 de
altura, ou a 5,0m quando cruzar com vias de tráfego de caminhões ou máquinas;
Quando a tubulação for enterrada, esta deve estar no mínimo a 30cm de profundidade. Esta
profundidade deve ser de 50cm no cruzamento de tráfego pesado;
A fiação de distribuição deve possuir fio terra e ser fixada em isoladores argola, abraçadeira e nunca
em materiais que não sejam isolantes, principalmente armações.
É obrigatória a adoção de quadros para outras ligações no campo. Estes quadros devem estar
protegidos em caixas com fechos, de modo que somente o eletricista possa manuseá-los. Devem
estar dotados em seu interior com uma chave geral e de tomadas fêmeas em sua parte inferior, para
rapidez e agilidade na ligação de pequenos equipamentos (furadeira, vibradores, etc...)
Se o cabo de ligação de um equipamento ou máquina for estendido em local de passagem, deverá
estar protegido por calha de madeira ou canaleta.
Os equipamentos de campos devem estar dotados de tomadas macho, sendo que, não possuindo
dupla isolação, deverão ter o pino terra.
É terminantemente proibida a improvisação de ligações elétricas.
O uso de emenda em cabos, com a proteção apenas de fita isolante, é desaconselhável. Nestes
casos deve ser obrigatório utilizar conjunto de tomadas macho e fêmea à prova de intempéries.
Deve-se dar preferência ao uso de chaves tipo NH ou blindadas. O uso de chaves faca está proibido.
O eletricista deve constantemente verificar as instalações do canteiro, inclusive no refeitório, a fim de
evitar as improvisações.
Devem ser tomadas precauções necessárias quando houver trabalho próximo à rede de energia
elétrica, efetuada proteções, deslocamento de redes, desligamento de linhas energizadas ou outros
tipos de providências que sejam mais convenientes.
O eletricista não deve permitir ligação por chave, bem como não permitir a ligação por fios
enganchados nas chaves.
As ferramentas manuais devem ser ligadas por intermédio de conjunto plug/tomada.
Não deve ser permitido o uso de dispositivos improvisados no lugar do fusível.
A distribuição de iluminação para serviços noturnos ou em locais escuros, também deve ser ligada por
intermédio de conjunto plugue/tomada.
46
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Os reatores de luminárias fluorescentes devem estar ventilados e afastados de materiais combustíveis

como, por exemplo, forro falso de madeira.
As tomadas, interruptores e outras peças de uso em instalação elétricas, devem ser fixadas em
chapas metálicas ou rosetas de madeira espessa. Nunca devem ser fixadas diferentemente em
compensado fino.
Os fios de alimentação devem passar por eletrodutos e nunca serem fixos através de pregos
entortados.
A serragem formada na carpintaria deve ser removida diariamente, evitando a possibilidade de
incêndio.
Devem ser reservadas aéreas exclusivas para depósito dos sacos de cimento e cal vazios.
EXTINTOR DE INCÊNDIO
Geral
A proteção contra incêndio nos canteiros de obra deve ser feita basicamente por extintores.O critério
de distribuição dos extintores é a distância e a carga incêndio. Devem estar localizados até 15 metros
dos locais a proteger.
Os extintores devem ser colocados em locais de fácil visualização, fácil acesso, com menos
probabilidade de serem bloqueados pelo fogo e protegidos contra intempéries.
Os extintores devem estar posicionados na altura de 1,60m do piso até sua extremidade superior.
Os extintores devem ser sinalizados por um círculo vermelho com 1,00m de diâmetro, ou por setas
largas vermelhas e bordas amarelas.
Distribuição de Extintores
Água Pressuarizada 10L, a ser utilizado nos seguintes locais:
- Refeitório
- Almoxarifado
- Vestiário
Gás carbônico (Co2) 6kg, próximo dos seguintes locais:
Sala administração
Frente a quadros elétricos
Pó Químico Seco 4kg, próximo dos seguintes locais:
Serra circular de bancada
Máquinas e equipamentos elétricos
Carpintaria
Refeitório
Inspeção de Extintores
Todo extintor terá uma ficha de controle de inspeção;
47
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Cada extintor será inspecionado a cada mês, examinando-se o seu aspecto externo, os lacres, os
manômetros, quando o extintor for do tipo pressurizado, verificando-se se o bico e as válvulas de
alívio não estão entupidos;
Cada extintor deve ter uma etiqueta de identificação presa ao seu bojo, com a data em que foi
vistoriado, data para recarga e número de identificação. Essa etiqueta será protegida conveniente a
fim de evitar que esses dados sejam danificados;
Recomendações
Os encarregados devem estar instruídos sobre o correto uso dos extintores;
Deve ser formada uma brigada de combate a incêndio e primeiros socorros composta
preferencialmente, dos seguintes elementos: vigias, e 4 funcionários nas diversas funções;
Ficha de controle de extintores
48
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
BIOMBO PROTEÇÃO DE SOLDA, VALVULAS E MANGUEIRAS
PROCEDIMENTO NO MANUSEIO DOS CILINDROS

CARACTERÍSTICA DOS CILINDROS
Acetileno ( C2H2 )
• Pressão de 17,5 kgf / cm2 ( 21º C )
• Recheado com massa porosa
• Gás dissolvido em acetona
• 2 bujões fusíveis no colarinho
Oxigênio ( O2 )
• Fabricado em tubo de aço sem costura
• Pressão de 150 a 185 kgf / cm2 + ( over
filling )
No armazenamento
Mantenha o cilindro em local fresco e arejado
Mantenha a área identificada
Evite deixar os cilindros diretamente sob o sol
Devem ficar na posição vertical com a válvula voltada para cima e com capacete
Devem ser mantidos longe de escadas e passagens de forma a impedir que os mesmos
caiam
Devem estar separados de líquidos inflamáveis, combustíveis e de materiais tais como:
madeira, papel, óleo e graxa
Cilindros vazios não devem ser armazenados junto a cilindros cheios
No transporte
49
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Transporte sempre o cilindro na posição vertical com o capacete protetor da válvula

Observe se a superfície do piso está em bom estado
Nunca suspenda os cilindros fazendo ponto de apoio nos capacetes protetores das válvulas
Evite quedas ou choques com os cilindros
As válvulas devem ser fechadas antes da movimentação
Na utilização
Utilize sempre os cilindros identificados
Evite contato com fagulhas, escória aquecida, chama e eletricidade
Nunca utilize graxa, óleo, tintas, querosene e solvente ao manusear o cilindro de oxigênio e
acessórios
Feche sempre a válvula ao término do serviço
Não faça transvasamento de um cilindro para o outro
Não utilize o oxigênio e o acetileno sem conectar a válvula do cilindro ao regulador de
pressão adequado
Lembre-se que o cilindro do oxigênio trabalha com alta pressão
Nunca esgote o cilindro de acetileno totalmente
Nunca utilize o acetileno com pressão superior a 1,5 kgf / cm2
PROTEÇÃO DE SERRA CIRCULAR
PROCEDIMENTO NO MANUSEIO DE SERRA CIRCULAR

a) Disco de serra:
Verificar diariamente os dentes se qualquer deles estiver quebrado, retirar imediatamente o disco de
operação;
Verificar o travamento da serra;
Verificar o corte de disco;
Manter sempre um disco reserva em condições adequadas;
b) Treinamento e Exames Médicos:
Manter ficha de treinamento de segurança de trabalho específica para operador de serra;
50
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
Exame médico audiomêtrico e espirometria para operador de serra.

c) Coifa de Proteção:
Obrigatória (NÃO OPERAR SEM A PROTEÇÃO);
Verificar a fixação da coifa protetora;
d) Utilizar sempre o dispositivo empurrador, guia de alinhamento e cutelo divisor:
e) Instalar coletor de serragem;
f) O local de instalação da serra circular, dever ser:
Coberto;
Piso nivelado, antiderrapante;
Lâmpadas protegida contra impactos
Caixa com cadeado na chave “Liga e Desliga”
Deixar a chave na portaria no fim do dia.
g) Placas de sinalização:
Operador habilitado : NOME / FUNÇÂO /RG;
Uso obrigatório de EPI “Protetor auditivo/Capacete/Viseira ou óculos”
Proibido ser operado por funcionário não qualificado/habilitado;
Extintor de incêndio (PO 4 Kg)
PROTEÇÃO NO MANUSEIO DE BETONEIRA
a) Treinamento e Exames Médicos:

Manter ficha de treinamento de segurança de trabalho específica para operador de betoneira;
Exame médico e complementar.
b) EPI Obrigatório:
Protetor auricular de Concha;
Luva de raspa / PVC;
Mascara contra pó PFF1
Bota de borracha;
Avental de PVC ou raspa
51
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
c) Aterramento da carcaça;
d) Dispositivo de bloqueio elétrico: chave “liga e desliga” blindada: não pode ser chave-
faca.
GUINDASTE
É uma máquina usada para erguer, movimentar e
baixar materiais pesados. Um guindaste é basicamente
constituído de uma torre equipada com cabos e
roldanas e é amplamente utilizado na construção civil e
na indústria de equipamentos pesados. Na construção
civil os guindastes são habitualmente estruturas
temporárias fixadas ao chão ou montadas num veículo
especialmente concebido para isto. Enquanto que na
indústria de equipamentos pesados geralmente são
utilizados guindastes suspensos em trilhos elevados
que movimentam cargas muito pesadas.
Os guindastes podem ser controlados por um operador na cabine, ou ainda por uma pequena unidade
de controle remoto que pode comunicar-se via rádio, infravermelho ou por cabo. Quando se utiliza um
guindaste com um operador na cabine do equipamento, os trabalhadores no chão podem comunicar-
se com o operador via sinais visuais com as mãos.
Uma equipe experiente pode facilmente posicionar cargas com grande precisão usando apenas estes
sinais.
RISCOS MAIS FREQUENTES
Ruído excessivo
Projeção de partículas.
EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL
Usar capacete de Segurança.
Calçado de Segurança.
Ninguém deve permanecer nas proximidades do guindaste, no momento em que realizar qualquer tipo
de ação;
Quando da descarga do material nas proximidades das valas e taludes, deve–se aproximar a uma
distância máxima da borda, equivalente á metade da profundidade da vala.
52
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
10 - ESPECIFICAÇÃO E CROQUIS DAS ÁREAS DE VIVÊNCIA

ÁREA DE VIVÊNCIA
Refeitório: Será construído um refeitório no canteiro central obedecendo a proporção de 1m2/pessoa.
O refeitório será dimensionado de modo a atender a demanda do pico de produção estimado para a
obra.
Sanitário/Vestiário; Considerando que 80% dos funcionários não residirão nos alojamentos da obra,
previmos um vestiário para facilitar e dar comodidade à operação de troca de roupas, banho e
atendimentos sanitário a esse contingente, preocupando-nos com a boa condição de higiene. Os
usuários dos vestiários/sanitários serão exclusivamente funcionários do e subempreiteiros
autorizados. O vestiário/sanitário será implantado um no Canteiro Central nas proximidades do
alojamento e outro no canteiro de apoio próximo do refeitório.
Para facilitar na troca de roupa dos usuários, previu-se a colocação de bancos de madeira
posicionados paralelamente aos armários, proporcionando circulação adequada dentro do recinto.
Simetricamente opostas, previram-se baterias de chuveiros.
O dimensionamento dos vestiários/sanitários considerou todas as condições e normas que preveem a
sua utilização e funcionamento. Área Útil = 105,60 m2.
Almoxarifado; Com a finalidade de harmonizar os materiais que serão utilizados na Obra, mantendo-
se o estoque e procedendo ao controle do mesmo, esta edificação terá área para materiais diversos,
depósito de cimento, fermentaria e também uma sala para trabalho, onde será executado o controle
do estoque. Foi previsto inclusive, um balcão para distribuição dos quantitativos, com acesso interno
para a área de estocagem e almoxarife.
O Depósito de Cimento consistirá em um galpão fechado, onde as pilhas de sacos de cimento terão
altura máxima de seus sacos dispostos em fileiras cruzadas, sobre estrado com, no mínimo 0,15 m
de altura. Área Útil - Depósito de Cimento: 58,08 m²
Baias de materiais de consumo: Todo material de consumo agregado será depositado em baias de
estocagem. O material será disposto separadamente de modo a minimizar perdas e manter a
qualidade e segregação entre eles.
FRENTE DE TRABALHO
Higiene e Área de Vivência nas frentes:
Para trabalhos em ambientes de área campo aberto deve ser adotado o
uso de 01 (UM) banheiros químicos, com higienização semanal;
Está previsto a adoção de abrigos com cobertura, bancos e mesas para
almoço, água potável, copo descartável, lixeiras para coleta de materiais
descartáveis dos funcionários ou acordo sindicar conforme (PAT).
53
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
10.1 - DIMENSIONAMENTO
Dimensionamento
empregados nº de vaso nº de chuveiros nº de lavatórios nº mictório Bebedouro
01 a 30 2 2 1 1 1
Canteiro 100 m frentes 150 m
Administração 1 1 2 0
Operacional 2 2 1 (tipo calha) (tipo calha)
10.2 ANÁLISE DE RISCOS POR FUNÇÃO
ANÁLISE DE RISCO POR FUNÇÃO

Fatores de Medidas de Consequência / Indice Nível de População
Tarefa Indice Efeito
Risco Controle Efeitos Probabilidade Risco Exposta
Exposição
direta e Uso de EPI –
indiretamente Protetor auricular, Afastamento do
Ruído Perda auditiva Baixo Aceitável 2
de máquinas, exames médicos trabalho
veículos e do PCMSO
equipamentos
Protetor solar
Tarefas a céu Radiação Afastamento do
Monitoramento Lesões cutâneas Baixo Aceitável 2
aberto solar trabalho
PCMSO
Postura Orientação de
inadequada / postura correta na Contusões nos
Administração Afastamento do
Excesso de execução da tarefa ombros, mau jeito Baixo Aceitável 2
de obras situações de e descanso laboral nas costas trabalho
estresse adequado
Posto de Trabalho : número de colaboradores : 02

SETOR: Administração
FUNÇÕES DO SETOR: Aux. Administrativo / Assist. Administrativo
DESCRIÇÃO DAS ATIVIDADES:
Executam serviços de apoio nas áreas de recursos humanos, pessoal, finanças, compras e logística; atendem fornecedores e
clientes, fornecendo e recebendo informações sobre produtos e serviços; tratam de documentos variados, cumprindo todo o
procedimento necessário referente aos mesmos; preparam relatórios e planilhas, executam serviços gerais de escritórios,
participação das reuniões e treinamentos de segurança do trabalho sempre que solicitado.
54
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Ambiente de Queda e Fratura Afastamento do
Treinamento/DDS Baixo Aceitável 1
trabalho escorregões - Cortes e arranhões trabalho
Exposição
equipamentos

Protetor solar Lesões cutâneas Baixo Aceitável 1
Orientação de
postura correta na Contusões nos
Ambiente de Postura Afastamento do
execução da tarefa ombros, mau jeito Baixo Aceitável 1
trabalho inadequada trabalho
e descanso laboral nas costas
adequado

SETOR: Engenharia
FUNÇÕES DO SETOR: Engenheiro Civil / Estagiário de engenharia
Executam serviços de apoio nas áreas de obras e logística; Planejamento e coordenação dos serviços e controle de atividades c orrelatas
ao objeto de contrato, representando a Contratada perante a Contratante sempre que solicitado
55
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Ambiente de Queda e Fratura Afastamento do

trabalho escorregões - Cortes e arranhões trabalho
Exposição
equipamentos

Orientação de
Ambiente de Postura Afastamento do
trabalho inadequada trabalho
adequado

SETOR: SESMT
FUNÇÕES DO SETOR: Técnico de Segurança do Trabalho
Cumprir e fazer cumprir a legislação e regulamentação relativa à Saúde e Segurança do Trabalho; A c o m p a n h a r o c u m p r i m e n t o e
c o n t r i b u i r c o m a e l a b o r a ç ã o d e r o t i n a s e p r o c e d i m e n t o s v i s a n d o à p r e v e n ç ã o d e acidentes. Assegurar o
cumprimento das diretriz es da área de segurança e medicina do trabalho, acompanhar e/ou orientar os serviços de risco, sob
responsabilidade do Gestor de Contrato, visando o cumprimento das Normas e Procedimento de Saúde, Segurança e Meio Ambiente
56
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Ambiente de Corte e Fratura Afastamento do
trabalho aranhões - Cortes e arranhões trabalho
Poeiras
Ambiente de minerais / Uso de luva / bota Afastamento do
Dermatose. Baixo Aceitável 2
trabalho Álcool de borracha trabalho
Isopropílico
Exposição
equipamentos

Orientação de
Carga e
descarga de Postura Afastamento do
matérias e inadequada trabalho
ferramentas
adequado
SETOR: ENCANADOR
FUNÇÕES DO SETOR: Encanador
Executa todo o serviço de conserto e ligações de redes de água e esgoto, em tubulações de PVC, manilhas e concreto Cortar, roscar, curvar,
dobrar, montar, instalar e conservar as tubulações e partes acessórias das instalações de água, esgotos, calefação e saneamen to. Monta,
ajusta, instala e repara encanamentos, tubulações e outros condutos, assim como os seus acessórios. Corta a alvenaria para ins talação e
fixação da canalização da rede hidráulica
57
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Álcalis Respirador
Dermatites
Ambiente de Cáusticos / semifacial PFF-1 Afastamento do
Doença pulmonares Baixo Aceitável 11
trabalho Poeiras Luvas látex e trabalho
e de trato respiratório
Minerais raspa
Exposição
equipamentos

Uso de Manutenção Problemas de

Vibração de circulação
equipamento das máquinas Afastamento do
mãos e braços Baixo Aceitável 11
e máquinas e exames médicos sanguínea/ dores trabalho
- VMB
em uso musculares
do PCMSO
Orientação de
Carga e
ferramentas
adequado
SETOR: OBRAS AJUDANTE
FUNÇÕES DO SETOR: Ajudante Geral de Obras
DESCRIÇÃO DAS ATIVIDADES: Executar tarefas auxiliares no canteiro de obras: escavar valas, transportar e/ou misturar materiais, arrumar
e limpar obras e montar e desmontar armações, e observando as ordens, para auxiliar a construção ou inalações de canteiro de obras. Pode
auxiliar pedreiro, carpinteiro, armadores, eletricistas, na montagem e desmontagem da obra. Manter as instalações do canteiro limpas.
Prepara mistura para argamassa, transportar carrinhos com massa. Auxilia todo processo da obra
58
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Álcalis Respirador
Dermatites
Ambiente de Cáusticos / semifacial PFF-1 Afastamento do
Doença pulmonares Baixo Aceitável 5
trabalho Poeiras Luvas látex e trabalho
e de trato respiratório
Minerais raspa
Exposição
equipamentos

Orientação de
Carga e
ferramentas
adequado
SETOR: OBRAS PEDREIRO
FUNÇÕES DO SETOR: Pedreiro
DESCRIÇÃO DAS ATIVIDADES: Constrói e repara paredes, muros, boca de lobo, guias, sarjetas, PV/PI, dentre outras nas obras, utilizando
tijolos, ladrilhos e pedras; reveste as paredes tetos e pisos nas obra com argamassa de reboco e chapisco. Assenta tijolos de vários tipos
utilizando argamassa de cal, cimento e areia e/ou saibro, obedecendo o prumo e nivelamento das mesmas. Fixa marcos e contra marcos nos
batentes das aberturas, desempena contra pisos e verifica o esquadramento das peças
59
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Treinamento/DDS/
Check list de
segurança /
Permissão para
Ambiente de Corte, Fratura Afastamento do
trabalho em Baixo Aceitável 1
trabalho aranhões trabalho
espaço confinado / - Cortes e arranhões
monitoramentos /
Exames médicos e
complementares
Ambiente de Poeiras Respirador Doença pulmonares Afastamento do

Baixo Aceitável 1
trabalho minerais semifacial PFF-1 e de trato respiratório trabalho
Exposição
equipamentos

Orientação de
Carga e
execução da tarefa ombros, mau jeito Baixo Aceitável
ferramentas
adequado
SETOR: OBRA ENCARREGADO
FUNÇÕES DO SETOR: Encarregado
Executam serviços de apoio nas áreas de obras e logística; Planejamento e coordenação dos serviços e controle de atividades c orrelatas ao
objeto de contrato, representando a Contratada perante a Contratante sempre que solicitado. Prepara mistura para argamassa, transportar
carrinhos com massa. Auxilia todo processo da obra
60
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Treinamento/DDS/
Check list de
segurança /
Permissão para
Ambiente de Corte, Fratura Afastamento do
trabalho em Baixo Aceitável 1
trabalho aranhões trabalho
monitoramentos /
Exames médicos e
complementares
Poeira
Uso de serra Respirador Doença pulmonares Afastamento do
(madeira crua) Baixo Aceitável 1
circular semifacial PFF-1 e de trato respiratório trabalho
/ Particulados
Exposição
equipamentos

Orientação de
Carga e
ferramentas
adequado
SETOR: CARPINTARIA
FUNÇÕES DO SETOR: Carpinteiro
Planejam trabalhos de carpintaria, preparam canteiro de obras e montam de forma de madeira, constroem andaimes e proteção de madeira e
estruturas de madeira para telhado. Escoram lajes de pontes, viadutos e grandes vãos, montam portas e esquadrias. Finalizam serviços tais
como desmonte de andaimes, limpeza e lubrificação de fôrmas metálicas, seleção de materiais reutilizáveis, armazenamento de peças e
equipamentos
61
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Partícula
Uso de EPI – Uso
(insolúveis ou Doenças do trato
de mascaras
de baixa Respiratório, Afastamento do
PFF3, exames Baixo Aceitável 3
solubilidade) / dermatites e trabalho
médicos do
Fumos dermatozes
Máquinas de PCMSO
metálicos
Solda
Uso de EPI – Uso
Doenças do trato
de mascaras
Radiação não Respiratório, Afastamento do
PFF3, exames Baixo Aceitável 3
ionizante dermatites e trabalho
médicos do
PCMSO dermatozes
Exposição
equipamentos
Treinamento/DDS/
Check list de
segurança /
Uso de Queimaduras / Permissão para Fratura Afastamento do
máquina de Cortes e trabalho em Baixo Aceitável 3
- Cortes e arranhões trabalho
Soldagem escoriações espaço confinado /
monitoramentos /
Exames médicos e
complementares
Orientação de
Carga e
ferramentas
adequado
SETOR: SOLDAGEM
FUNÇÕES DO SETOR: Serralheiro; Soldador; Caldeireiro
Unem e cortam peças de ligas metálicas usando processos de soldagem e corte tais como eletrodo revestido, tig, mig, mag, oxigás, arco
submerso, brasagem, plasma. Preparam equipamentos, acessórios, consumíveis de soldagem e corte e peças a serem soldadas. Aplicam
estritas normas de segurança, organização do local de trabalho e meio ambiente
62
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Abastecimento Creme protetivo
Afastamento do
e manutenções Óleos e graxas óleo resistente par Dermatose Baixo Aceitável 1
trabalho
preventivas a as mãos
Uso de EPI –
Operação de Protetor auricular
Afastamento do
máquina Ruído concha, exames Perda auditiva Baixo Aceitável 1
trabalho
escavadeira médicos do
PCMSO
Manutenção Problemas de
Operação de circulação
Vibração das máquinas Afastamento do
máquina Baixo Aceitável 1
(corpo inteiro) sanguínea/ dores trabalho
escavadeira e exames médicos
do PCMSO musculares
Particulado de Cabine fechada,us Doenças do trato

o de respirado Afastamento do
solo em Poeiras respiratório, Baixo Aceitável 1
trabalho
movimentado PFF1 irritações
Orientação de
Operação de postura correta na Contusões nos
Postura Afastamento do
máquina execução da tarefa ombros, mau jeito Baixo Aceitável 1
inadequada trabalho
escavadeira e descanso laboral nas costas
adequado
Orientação quanto
Operação de
Tombamento a postura correta Afastamento do
máquina Lombalgia Baixo Aceitável 1
de máquina na execução da trabalho
escavadeira
tarefa
SETOR: OPERAÇÃO DE MÁQUINAS
FUNÇÕES DO SETOR: Operador de Retroescavadeira / Op. Trator de esteira/ Operador de Máquinas
Opera equipamento retroescavadeira no carregamento e movimentação de materiais diversos na obra
63
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Treinamento/DDS/
Check list de
segurança /
Permissão para
Ambiente de Fratura Afastamento do
Corte, aranhões trabalho em Baixo Aceitável 1
trabalho trabalho
monitoramentos /
Exames médicos e
complementares
Afastamento do
solo em Poeiras o de respirado respiratório, Baixo Aceitável 1
trabalho
Exposição
equipamentos

Orientação de
Carga e
ferramentas
adequado
SETOR: ARMAÇÃO
FUNÇÕES DO SETOR: Armador
Efetuar trabalho de corte, dobra e alinhamento, preparando armações de ferro e aço, para construir vigas, lajes e outros
elementos estruturais de concreto, seguindo os projetos e as orientações do superior imediato
64
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Fatores de Consequência Indice Nível de População
Tarefa Medidas de Controle Indice Efeito
Risco / Efeitos Probabilidade Risco Exposta
Cinto de segurança
tipo para quedista com
Instalação e Queda de trava queda Fratura
manutenção de altura trabalho Afastamento
Baixo Aceitável 1
redes elétricas na acima de 2,00 Cabo guia para cinto Cortes e do trabalho
obra (dois) metros. de segurança/Exames arranhões
médicos e
complementares
Uso de ferramenta Batida contra Barreira de Isolamento
na instalação e (Queda de em todo o perímetro Fratura, Cortes Afastamento
da área Baixo Aceitável 1
manutenção de materiais e e arranhões do trabalho
redes elétricas objetos) Treinamento 5 S
Uso de Luvas
Isolantes, Capacete de
Instalação e segurança tipo 3 com Choque
manutenção de aba total, óculos de elétrico Afastamento
Elétrico / Baixo Aceitável 1
redes elétricas na segurança incolor do trabalho
Eletrocussão
obra
Uniforme para
eletricista
Exposição direta e Uso de Protetor
indireta de ruído de auricular Trauma
máquinas, veículos Ruído Perda auditiva Baixo Aceitável 1
Exames acústico
e equipamentos na
obra complementares
Tarefas a céu Exposição a Lesões

Protetor solar A avaliar Baixo Aceitável 1
aberto radiação solar cutâneas
Contusões nos
Carga e descarga ombros, mau
Orientação quanto à
de matérias e Posições jeito nas costas
postura correta na A avaliar Baixo Aceitável 1
ferramentas de incômodas e coluna,
execução das tarefas
trabalho Dores nas
articulações
Posto de Trabalho : Número de colaboradores : 01
SETOR: ELETRICA
FUNÇÕES DO SETOR: Eletricista / Ajudante eletricista
Descrição da Função: Monta e repara instalações elétricas e equipamentos auxiliares guiando-se por esquemas, projetos e/ou plantas e
catálogos e utilizando ferramentas apropriadas (como alicate, chave de fenda) para conexão da fiação aos terminais e chaves de
acionamento. Instala os eletrodutos e calhas. Passa fiação projetada, através dos eletrodutos e calhas previamente instalados
65
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

Tarefas a céu Exposição a
Protetor solar Lesões cutâneas A avaliar Baixo Aceitável 1
aberto radiação solar
Exposição direta
e indireta de Uso de EPI –
ruído de Protetor auricular
Afastamento do
máquinas, Ruído concha, exames Perda auditiva Baixo Aceitável 1
trabalho
veículos e médicos do
equipamentos na PCMSO
obra
Pintura com Exames medicos

tintas à base de periódico e
solventes, Hidrocarboneto complementares
Afastamento do
vernizes para (solventes, Treinamentos de Dermatose Baixo Aceitável 1
trabalho
pintura de vernizes segurança do
madeira e trabalho
paredes
DDS

o de respirado Afastamento do
solo em Poeiras respiratório, Baixo Aceitável 1
trabalho
Orientação de
Pintura de postura correta na Contusões nos
Postura Afastamento do
faxadas, muros, execução da tarefa ombros, mau Baixo Aceitável 1
inadequada trabalho
tubos, etc. e descanso laboral jeito nas costas
adequado
Cinto de
segurança tipo
para quedista com
Queda de trava queda Fratura
Pintura de
altura trabalho Afastamento do
faxadas, muros, Baixo Aceitável 1
acima de 2,00 Cabo guia para Cortes e trabalho
tubos, etc. cinto de arranhões
(dois) metros.
segurança/Exames
médicos e
complementares
SETOR: PINTURA
FUNÇÕES DO SETOR: Pintor
Pinta as superfícies externas e internas dos edifícios e outras obras, raspando-as, emassando-as e cobrindo-as com uma ou várias camadas
de tinta; reveste tetos, paredes e outras partes da edificação com papel e materiais plásticos para tanto; entre outras ativi dades. Prepara as
superfícies a revestir, lixa as superfícies a serem trabalhadas, combinam materiais, aplica massa corrida e texturas
66
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
11 - QUADRO DE EPI POR FUNÇÃO

11.1 Relação de EPI’S por função:
Vestimenta de raspa
Cinto para quedista

Uniforme especial
Protetor Auricular
Botas de borracha
Respirador contra
Protetor auricular
Calçado de COM
Calçado de SEM
Luvas de Látex
tipo CONCHA
Luvas de raspa
Luvas de PVC
Óculos contra
Capacete Aba
BIQUEIRA
BIQUEIRA
eletricista
impacto
Frontal
poeira
total
EPI X FUNÇÃO
Engenheiro Civil 0 0 0 (E)
Ajudante Geral de
0 (E) (E) (E) 0 (E) (E) 0 0 (E)
Obras
Encarregado 0 (E) (E) (E) 0 (E) (E) 0 0 (E)
Encanador 0 (E) (E) (E) 0 (E) (E) 0 0 (E)
Téc. Seg. Trabalho 0 0 0 (E)
Caldeireiro 0 (E) 0 0 0 (E)
Pedreiro 0 (E) (E) (E) 0 (E) 0 0 0 (E)

Operador de
0 (E) (E) (E) 0 (E)
Maquinas
Armador 0 (E) 0 0 (E)
Carpinteiro 0 (E) 0 0 0 (E)
Pintor 0 (E) 0 (E)
Serralheiro 0 (E) 0 0 0 (E) (E)
Soldador 0 (E) 0 0 0 (E) (E)
Eletricista 0 (E) 0 0 0
Legenda:
(O) - equipamento que deve ser usado durante toda a jornada de trabalho
(E) - equipamento que deve ser usado em determinadas atividades
(-) a critério da empresa.
67
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
12 - ESPECIFICAÇÃO TÉCNICA DE EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL

ESPECIFICAÇÃO TÉCNICA DE EPI (EQUIPAMENTO DE PROTEÇÃO INDIVIDUAL)
DESCRIÇÃO: LUVA DE PVC CANO CURTO/LONGO Nº 001
CARACTERÍSTICAS TÉCNICAS
Confeccionada em fio de algodão revestido de PVC flexível; palma,
dedos e dorso com acabamento antiderrapante; base – suedine com
costura uniforme e refilada, de modo a evitar saliências que possam
machucar a mão do usuário.
FUNÇÕES:
Ajudante / Encanador
- Utilizar no processo de contato com massa de concreto e em locais alagados
DESCRIÇÃO: LUVA DE RASPA CANO CURTO Nº 002
Luva de segurança confeccionada em raspa, com tira de reforço
externo em raspa entre o polegar e o indicador e reforço interno na
palma e dedos. Ref. Punhos de 7 cm, não reversível, curtida ao cromo
com teor graxo entre 5 à 20%, modelo clute (5 dedos), Costuras com
linha de nylon, com 10 à 20 pontos por polegadas.
FUNÇÕES:
Ajudante / Encarregados / Pedreiro / Encanador
Utilizar no processo de movimentar materiais e carga
DESCRIÇÃO: LUVA DE RASPA CANO LONGO Nº 003
Luva de segurança confeccionada em raspa, com tira de reforço

externo em raspa entre o polegar e o indicador e reforço interno na
palma e dedos. Ref. Punhos de 20 cm, não reversível, curtida ao
cromo com teor graxo entre 5 a 20%, modelo clute (5 dedos),
Costuras com linha de nylon, com 10 à 20 pontos por polegadas.
FUNÇÕES:
Utilizar no processo de movimentação de materiais em geral

DESCRIÇÃO: LUVA DE PVC CANO CURTO/LONGO Nº 004
Confeccionada em fio de algodão revestido de PVC flexível; palma,

dedos e dorso com acabamento antiderrapante; base – suedine com
costura uniforme e refilada, de modo a evitar saliências que possam
machucar a mão do usuário.
FUNÇÕES:
Ajudante / Encanador
Utilizar no processo de contato com diferentes tipos de solo contaminado com esgoto e locais alagados
68
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

DESCRIÇÃO: CALÇADO DE SEGURANÇA B. AÇO Nº 005
Botina de segurança, confeccionada em vaqueta acabada, curtida ao

cromo, forrada em raspa, elástico nas laterais, sem cadarço, palmilha
de montagem em sola com espessura mínima de 2,5 mm, solado de
poliuretano e biqueira de aço.
FUNÇÕES:
Utilizar no processo de contato com diferentes tipos de solo e em queda de materiais no pé.
DESCRIÇÃO: BOTA DE PVC Nº 006
Calçado tipo bota de borracha, cano longo, flexível, sem biqueira de

proteção e com palmilha de aço à prova de perfuração, com forro, solado
anti – derrapante, resistente a ataque de óleos, ácidos, cáusticos e
solventes petroquímicos.
FUNÇÕES:
Utilizar no processo de contato com diferentes tipos de solo contaminado com esgoto e e locais alagados
DESCRIÇÃO: CAPACETE DE SEGURANÇA Nº 007

Capacete com aba frontal, fabricado em polipropileno de alto impacto,
resistente a ação da água e de alta resistência mecânica, sendo
constituído de peça única e de espessura uniforme; Carneira flexível que
não enrijece com o passar do tempo; Aparador de suor substituível e
Jugular com regulagem.
FUNÇÕES:
Ajudante / Encarregados / Pedreiro / Encanador/Op. Retroescavadeira / Motorista / Téc. Seg. trabalho /
Engenheiros / Administrativo, etc.
Utilizar em todo processo da Obra e Canteiro de Obras
DESCRIÇÃO: PROTETOR AURICULAR TIPO CONCHA Nº 008
A concha é injetada em plástico de alto impacto numa só peça e possui

selo de vinil acolchoado, atóxico. Internamente é forrada por uma espuma
com gramatura de densidade especialmente desenvolvida; Arco rotativo
de plástico.
FUNÇÕES:
Op. Retroescavadeira, Op. Máquinas etc.
Utilizar no processo de máquinas ruidosas
69
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO

DESCRIÇÃO: PROTETOR AURICULAR TIPO PLUG Nº 009
Protetor auricular de inserção, plug de três flanges, fabricado em
silicone, copolímero e polímero, contendo cordão, produto
atóxico e antialérgico. Tamanho único
FUNÇÕES:
Todas as funções nas obras.
Utilizar em todo processo da Obra e Canteiro de Obras

DESCRIÇÃO: ÓCULOS CONTRA IMPACTOS Nº 010
Óculos de segurança constituído de armação em nylon resistente e flexível.
Haste tipo espátula, fixada por meio de parafusos, com ou sem ajuste de
comprimento.
Lente única confeccionada em policarbonato incolor e antiembaçante;
resistente a impactos e respingos.
FUNÇÕES:
Ajudante / Encarregados / Pedreiro / Encanador/Op. Máquinas
Utilizar no processo de risco de projeção de particulados
DESCRIÇÃO: MACACÃO IMPERMEÁVEL Nº 011
Macacão de segurança impermeável, fechamento frontal por botões de

pressão plástico, metálico ou zíper e velcro, com refletivo noturno
confeccionado em PVC com forro de poliéster.
FUNÇÕES:
Utilizar no processo de áreas alagadas e contaminadas com risco biológico
DESCRIÇÃO: RESPIRADOR PARA VAPORES ORGÂNICOS Nº 012

Purificador tipo filtro químico de baixa capacidade, com formato de concha,
constituído por uma tela de sustentação e camada filtrante e uma válvula de
exalação na parte central de seu corpo. A tela do respirador é “anti-
colapsante”, a camada filtrante é constituída por fibras sintéticas e camada
de carvão ativo possui saliências laterais para acoplar elásticos e presilhas
(PFF1)
FUNÇÕES:
Utilizar no processo de Particulado de solo movimentado e materiais em geral
70
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
DESCRIÇÃO: MACACÃO DE SANEAMENTO Nº 013

Macacão de segurança confeccionado em trevira acoplado com luvas de

PVC e botas de PVC por meio de solda eletrônica, com fechamento frontal
por meios de zíper e botões.
FUNÇÕES:
Utilizar no processo de áreas alagadas, respingos de produtos químicos e biológico
DESCRIÇÃO: CINTO PARAQUEDISTA PARA CARGA Nº 014

Cinto utilizado para proteção contra quedas em atividades executadas

a mais de 2 metros de altura do piso. (NR-18.23.3)
Confeccionado em cadarço de material sintético (poliéster), com 5
fivela de ajuste na cintura, pernas e nos ombros.
Possui uma argola em “D” nas costas para conectar o talabarte.(duplo
em Y). com amortecedor de queda de poliamida ou com alma de aço.
Possui 2 ancoragem para trava queda
FUNÇÕES:
Ajudante / Encarregados / Pedreiro / Encanador, diversos
Utilizar no processo Para trabalho em altura, em locais com risco de quedas
DESCRIÇÃO: Creme bloqueador Solar Nº 015
Creme bloqueador Solar FPS 58
UTILIZAÇÃO:
Ajudante / Encarregados / Pedreiro / Encanador, diversos
Utilizar no processo Contra a ação nociva dos raios ultravioletas dos tipos UVA e UVB emitidas pelas
radiações solares, pelas radiações provenientes de trabalhos com soldas elétricas e de outras máquinas e
equipamentos que emitam este tipo de radiações.
71
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
13 - AÇÕES PERMANENTES E PRIORITÁRIAS
CRONOGRAMA DE AÇÕES PERMANENTES E

Cronograma
PRIORITÁRIAS
MAR/ 2022
AGO/ 2022
NOV/ 2021
OUT/ 2021
ABR/ 2022
DEZ/ 2021
FEV/ 2022
JUN/ 2022
SET/ 2021
JAN/ 2022
MAI/ 2022
JUL/ 2022
Itens de
Inspeções Prioritárias / mês
Verificação
Inspeções Instalações Sanitárias 23 23 23 23 23 23 23 23 23 23 23 23

Higiene 4 4 4 4 4 4 4 4 4 4 4 4
Refeitórios / vestiário
Inspeções em máquinas / equipamentos Condições uso e 23 23 23 23 23 23 23 23 23 23 23 23
/ transporte operação 4 4 4 4 4 4 4 4 4 4 4 4
Inspeções em máquinas / equipamentos Condições uso e 23 23 23 23 23 23 23 23 23 23 23 23

de terceiros operação 4 4 4 4 4 4 4 4 4 4 4 4
Inspeções em materiais / ferramentas Condições uso 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
Cabos, fios,
Inspeções nas Instal Elétricas Geral e 3 3 3 3 3 3 3 3 3 3 3 3
isolação, emendas,
Equipamentos
sinalização
Inspeções em cabos, correias, fita, clips Condições de uso /
1 1 1 1 1 1 1 1 1 1 1 1
e manilhas vida útil
Válvulas,
Inspeção nos oxiacetilênicos Manômetro , 4 4 4 4 4 4 4 4 4 4 4 4
Cilindro
Condições de uso /
Inspeção de EPI 2 2 2 2 2 2 2 2 2 2 2 2
Eficiência
Inspeção em unidades extintoras Manutenção 2 2 2 2 2 2 2 2 2 2 2 2
Resistência /
Inspeções nas Proteções Coletivas 1 1 1 1 1 1 1 1 1 1 1 1
Eficiência
Condições de
Inspeção trabalho em altura 2 2 2 2 2 2 2 2 2 2 2 2
Trabalho
Eficiência /
Inspeção nas placas de sinalização 2 2 2 2 2 2 2 2 2 2 2 2
Isolamento Elétrico
Eficiência /
Inspeção em guincho Distribuição / 2 2 2 2 2 2 2 2 2 2 2 2
Ofuscamento
Inspeção trabalho em Espaços
Check lista PT 2 2 2 2 2 2 2 2 2 2 2 2
confinados
1 produção deve ser feito pelo encarregado de frente
2 segurança deve ser feito pela segurança do trabalho
3 elétrica deve ser feito pelo setor elétrico
deve ser feito pelo setor de manutenção
4 mecânica
mecânica
5 medicina deve ser feito pela medicina do trabalho
72
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
14 - CRONOGRAMA DE TREINAMENTO ANUAL

Cronograma
PROGRAMA DE Setor /
Carga
MAR/ 2022
AGO/ 2022
NOV/ 2021
OUT/ 2021
ABR/ 2022
DEZ/ 2021
FEV/ 2022
JUN/ 2022
SET/ 2021
JAN/ 2022
MAI/ 2022
JUL/ 2022
TREINAMENTOS E AÇÕES Atividade /
horas
MENSAIS Função
Treinamento de Segurança do
Todos
item 1.8 da NR 1 – O.S.S da 1 hora X X X X X X X X X X X X
colaboradores
Norma Regulamentadora do MTE
Treinamento de Segurança em
Condições e Meio Ambiente de
Trabalho na Indústria da
Todos
Construção - Operacional Básico 4 horas X X X X X X X X X X X X
colaboradores
(Admissional/Periódico/ Mudança
de função) - Norma
Regulamentadora do NR 18
Colaboradores
20 eleitos e
Implantação da CIPA- NR 5
horas indicados (titular
suplente)
Todos
Curso Sinalização de Segurança 4 horas X X X X X X X X X X X X
colaboradores
Curso de Atuação em Emergência 4 horas Equipe de vala X X X X X X X X X X X X
Curso Permissão de Trabalho e

Todos
Análise Preliminar de Risco para 1 hora X X X X X X X X X X X X
colaboradores
todos os funcionários
Ordem, Arrumação e Limpeza em
Todos
canteiro de obras e frentes de 1 hora X X X X X X X X X X X X
colaboradores
trabalho
Inspeções em cinta e correias de

1 hora Equipe de vala X X X X X X X X X X X X
movimentação de cargas
Treinamento de proteção coletiva Todos

2 horas X X X X X X X X X X X X
e individual nas frentes de trabalho colaboradores
Curso de Levantamento e Operadores de X X X X X X X X X X X X

2 hs
Movimentação Manual de Cargas guindaste fixa
DDS - Diálogo Diário de Todos

1 hs X X X X X X X X X X X X
Segurança colaboradores
73
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
15 - ENCERRAMENTO
TERMO DE ENTREGA DO PCMAT
Declaramos por meio deste documento o recebimento do PCMAT - Programa de Condições e
Meio Ambiente de Trabalho na Indústria da Construção, de acordo com a NR 18, da Portaria
3.214 de 8 de junho de 1978, assim como o conhecimento de todo seu conteúdo,
principalmente da responsabilidade pelo cumprimento do plano de ações (Documento Base).
Quaisquer alterações na realidade da obra que venham a modificar a legalidade deste
documento deverão ser comunicadas imediatamente a empresa. para a adequação do
PCMAT à nova realidade.
Esse PCMAT possui páginas rubricadas de um só lado, sendo a última folha datada e
assinada.
São Paulo, 10 de setembro de 2021
Responsáveis pela elaboração do PCMAT Responsáveis pelo comprimento do PCMAT
______________________________ _____________________________
Maurício Gonçalves da Silva Randerson Marvila Lopes
Engenheiro de Segurança do Trabalho Engenheiro Civil Residente
CREA/SP: 5063791235 CREA-SP/5062018594
74
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ANEXO I - Copia da carteira CREA do Engenheiro de Segurança do Trabalho
Fiscalização e resposabilidade Mte (afasta unanimamente ART) – Resolução 437/1999 em

05/07/2017 – Desembargadora Federal
75
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ANEXO II - LAYOUT DO CANTEIRO

Figura ilustrativa
Aluguel Container/Escrit., inclusive instal. Elétrica, larg=2,20m, compr.=6,20m, chapa de aço

trapez., forro c/ isolamento termoacústico
76
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ANEXO III - MAPA DA LOCALIZAÇÃO DA OBRA
Sabesp - ETA Água Branca - Ilhabela - SP
77
Cliente: Sabesp
Final: 09/09/2022
DA CONSTRUÇÃO
ANEXO IV - COMUNICAÇÃO OBRA DRT
78

PCMAT

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

PCMAT

Enviado por

Direitos autorais:

Formatos disponíveis

PCMAT Obra: Município de Ilhabela

4 - Cronograma de mão de obra mensal – evolução 10

5 - Cronograma de mensal de máquinas e equipamentos 11

6 - Reconhecimento de riscos por fases da obra 12

7 - Cronograma de ações coletivas 24

8 - Detalhamento das medidas e Proteções Coletivas 25

9 - Especificação técnica de Equipamentos de Proteção Coletiva 43

10 - Especificação e croquis das áreas de vivência 53

11 - Quadro de EPI por função 67

12 - Especificação técnica de equipamentos de proteção individual 68

13 - Ações permanentes e prioritárias 72

14 - Cronograma de treinamento anual 73

Anexo I - Cópia da carteira do engenheiro de segurança 75

Anexo II - Layout do canteiro 76

Anexo III - Mapa da localização da obra 77

Anexo IV – Comunicação de Obra DRT 78

Engenheiro Civil, Ajudante Geral de Obras; Armador; Carpinteiro; Caldeireiro; Encanador;

Equipamentos e máquinas previstos:

Retro escavadeira; Escavadeira hidráulica; Perfuratriz hélice continua; Caminhão basculante;

COMPANHIA DE SANEAMENTO BÁSICO DO ESTADO DE SÃO PAULO – SABESP

O PCMAT deve ser mantido no estabelecimento, à disposição do Órgão Regional do

1.2.6) Empregados da Obra e de Empreiteiras

· Formulário Estatístico Trimestral.

Montagem de materiais e equipamentos X X X X X X X X

Estação Elevatória de Água Tratada X X X X X X X X X X X X

Instalação de quadros e painéis X X X X X X

Inspeções, ensaios, montagem, manutenção X X X X X X

4 - CRONOGRAMA DE MÃO DE OBRA MENSAL – EVOLUÇÃO

Ass. Adm. de Obras X X X X X X X X X X X X

Ajudante Geral de Obras X X X X X X X X X X X X

Téc. Segurança do trabalho X X X X X X X X X X X X

5 - CRONOGRAMA DE MENSAL DE MÁQUINAS E EQUIPAMENTOS

CRONOGRAMA DE EXECUÇÃO DA OBRA

Retroescavadeira Caminhão basculante

Escavadeira hidráulica Compressor de ar

Caminhão betoneira Escavadeira hidráulica

bomba submersa insuflador

Exaustor Martelete pneumático

serra mármore Serra circular

6 - RECONHECIMENTO DE RISCOS POR FASES DA OBRA

Radiação solar Uso de protetor solar fator 30

Ruído proveniente de Treinamento em PCA

Protetor solar, uniforme completo,

SINALIZAÇÃO DE Orientação quanto a prevenção de

Segue tabela de antecipação e reconhecimento dos riscos

Formação de arco Uso de EPI’S X função

Fumos de Solda Uso de Respirador semifacial com filtro

Orientação quanto a postura correta

Segue tabela de antecipação e reconhecimento dos riscos

Descrição da Atividade: Drenagem instalar canaletas de concreto pré-moldado

Contato com cimento/cal Utilização constante de respirador

Segue tabela de antecipação e reconhecimento dos riscos

Orientação quanto a postura correta

Uso de Luvas Isolantes, Capacete de

Segue tabela de antecipação e reconhecimento dos riscos

Ruído proveniente de Treinamento em PCA

Orientação quanto a postura correta

Uso de Luvas Isolantes, Capacete de

Segue tabela de antecipação e reconhecimento dos riscos

Ruído proveniente de Treinamento em PCA

Físico Radiação solar Uso de protetor solar

Segue tabela de antecipação e reconhecimento dos riscos

Descrição da Atividade: Execução obra civil

Treinamento em trabalho em altura,
