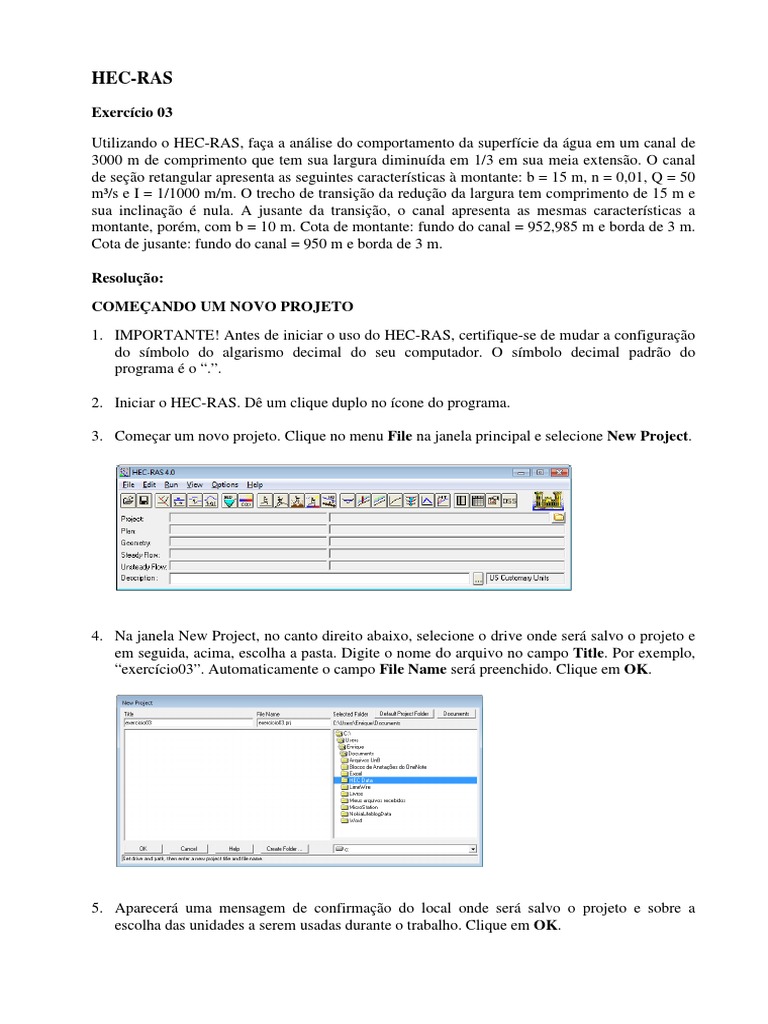

HEC-RAS

Exercício 03

Utilizando o HEC-RAS, faça a análise do comportamento da superfície da água em um canal de

3000 m de comprimento que tem sua largura diminuída em 1/3 em sua meia extensão. O canal
de seção retangular apresenta as seguintes características à montante: b = 15 m, n = 0,01, Q = 50
m³/s e I = 1/1000 m/m. O trecho de transição da redução da largura tem comprimento de 15 m e
sua inclinação é nula. A jusante da transição, o canal apresenta as mesmas características a
montante, porém, com b = 10 m. Cota de montante: fundo do canal = 952,985 m e borda de 3 m.
Cota de jusante: fundo do canal = 950 m e borda de 3 m.

Resolução:
COMEÇANDO UM NOVO PROJETO
1. IMPORTANTE! Antes de iniciar o uso do HEC-RAS, certifique-se de mudar a configuração
do símbolo do algarismo decimal do seu computador. O símbolo decimal padrão do
programa é o “.”.

2. Iniciar o HEC-RAS. Dê um clique duplo no ícone do programa.

3. Começar um novo projeto. Clique no menu File na janela principal e selecione New Project.

4. Na janela New Project, no canto direito abaixo, selecione o drive onde será salvo o projeto e
em seguida, acima, escolha a pasta. Digite o nome do arquivo no campo Title. Por exemplo,
“exercício03”. Automaticamente o campo File Name será preenchido. Clique em OK.

5. Aparecerá uma mensagem de confirmação do local onde será salvo o projeto e sobre a
escolha das unidades a serem usadas durante o trabalho. Clique em OK.
6. Para trabalhar com as unidades do Sistema Internacional, clique no menu Options na janela
principal e selecione Unit system (US Customary/SI). Escolha a opção System
International (Metric System).

7. Aparecerá uma mensagem de confirmação da unidade escolhida, no caso, as unidades do SI.

Clique em SIM.

INSERINDO DADOS GEOMÉTRICOS

1. O próximo passo é inserir os dados geométricos do canal. Clique em Edit na janela principal
e selecione Geometric Data. Uma vez que essa opção é selecionada, a janela da mesma
aparecerá.

2. Neste exercício, pode-se inserir apenas os dados de montante e jusante do canal. Como foi
pedido a condição de contorno na seção a meia extensão do canal, pode-se inserir essa seção
posteriormente.

3. Na janela Geometric Data, clique em River Reach.

4. Mova o ponteiro do mouse para a área de desenho e posicione-o no local onde deseja-se
começar o canal.

5. Aperte o botão esquerdo do mouse para começar a desenhar o canal. Como será preciso
inserir apenas mais um ponto, mova o ponteiro do mouse para outra direção e em seguida dê
um duplo clique para finalizar o desenho do canal. Os pontos são locados de montante para
jusante (na direção positiva do fluxo).
6. Uma vez finalizado o desenho, será preciso inserir o nome do rio e o nome do trecho. Como
nesse caso está sendo utilizado o exemplo de um canal, pode-se preencher o campo River
como “Canal” e o campo Reach como “Principal”. Clique em OK. NOTA: Caso os nomes
apareçam próximos demais, pode-se movê-los para outras posições clicando em Edit e
selecionando Move Object. Escolha o nome que deseja mover e arraste-o até uma posição
adequada. Em seguida clique novamente em Edit e desmarque a opção Move Object.

INSERINDO DADOS DAS SEÇÕES

1. Finalizado o desenho, deve-se inserir os dados das seções de montante e jusante do canal. Na
janela Geometric Data, clique no ícone Cross Section. A janela Cross Section Data
aparecerá.
2. Selecione, na janela Cross Section Data, o River e o Reach que deseja trabalhar. No
exercício, temos apenas uma opção em cada um deles: “Canal” em River e “Principal” em
Reach.

3. Clique no menu Options e selecione Add a new Cross Section para adicionar uma seção no
canal. Uma caixa de entrada aparecerá em seguida pedindo para inserir a identificação da
seção no canal. É necessário que essa ela seja identificada por um valor numérico. Esse valor
numérico descreve a posição dessa seção ao longo do canal. Essas seções são inseridas de
montante (ponto mais elevado) para jusante (ponto mais baixo), ou seja, quanto menor o
valor da seção, mais a jusante ela estará.

4. Identifique a seção pelo número 1 e clique OK. Em seguida verifique se o número aparece
no campo de River Sta. No campo Description pode-se colocar a descrição da seção. Por
exemplo, “Jusante do Canal Principal”.

5. O próximo passo é preencher a tabela Cross Section Coordinates. Veja que são pedidas as
estações (Station) e as elevações (Elevation). Essas seções são representadas em corte, ou
seja, as estações são identificadas pelo eixo X e as elevações pelo eixo Y. Como a seção do
canal é retangular de base igual a 15 m, as estações são localizadas de 0 a 15 e as elevações
são locadas através de suas cotas, da base e da altura. Ficando da seguinte maneira:
 Nota: Foram consideradas as estações 2.5 e 12.5 para manter o eixo do canal centralizado.

6. Uma vez que todas as estações e elevações estiverem preenchidas, clique em Apply Data.
Esse botão permite que a seção fique gravada na memória, porém não fica gravada no disco
rígido. Para que fique gravada nesse último, é preciso salvar toda a geometria, o que será
feito posteriormente. Observe também que a seção aparece representada na área de plotagem.

7. Deve-se preencher em seguida a tabela Downstream Reach Lengths. Nela são colocados os
comprimentos da seção atual até a próxima seção a jusante. As siglas LOB e ROB significam
Left Overbank (margem esquerda) e Right Overbank (margem direita), respectivamente.
Como a seção 1 fica a jusante do canal, não haverá nenhuma outra a jusante da mesma. Pode-
se, nessa situação, preencher todos os campos com “0”.
8. O próximo passo é preencher a tabela Manning’s n Values com os valores adequados. No
exercício, os valores são iguais em todos os trechos (margem esquerda, canal e margem
direita), no caso, n = 0,01. Em outras situações existem valores diferentes para as margens e
centro do canal, que podem ser preenchidas de forma adequada.

9. A tabela Main Channel Bank Stations determina quais estações separam o Channel das
margens esquerda e direita. Pode-se observar na área plotagem que essas estações são a
estação “2.5” e a estação “12.5”. Clique novamente em Apply Data para gravar os novos
dados inseridos.

10. Após preencher corretamente todas as tabelas com os dados adequados da seção de jusante, é
preciso agora acrescentar a seção de montante e seus respectivos dados. Na janela Cross
Section Data, clique em Options e selecione Add a new Cross Section para adicionar uma
nova seção. Novamente uma caixa de entrada aparecerá pedindo para inserir a identificação
da seção.

11. Como a seção de jusante do canal foi identificada pelo número 1, a seção a jusante da
transição deve ser identificada com um número maior que 1. Pois como foi explicado
anteriormente, os números menores identificam as seções a jusantes. Identifique a nova seção
pelo número 2 e clique em OK.

12. A seção identificada pelo número 2 representa a jusante do trecho de transição. Através dos
dados fornecidos no enunciado do problema, calcula-se a cota em que ocorre a transição e
também a distância da seção a jusante do trecho de transição até jusante do canal. A cota
encontrada é igual a 951,485 m. Essa cota é a mesma a montante e a jusante pelo fato da
inclinação ser nula nesse trecho. A distância entre as duas seções é de 1485 m, que deve
preencher a tabela Downstream Reach Lengths. As estações são as mesmas da seção de
jusante do canal para manter o eixo do canal centralizado, como foi mencionado em nota
anterior. Essa seção deve ficar da seguinte maneira:
13. A próxima seção, identificada pelo número 3, corresponde à seção de montante da transição.
Lembre-se que para adicionar uma nova seção basta na janela Cross Section Data clicar em
Options e selecionar Add a new Cross Section. Essa seção apresenta as características do
trecho de montante do canal. A seção deve ser preenchida da seguinte maneira:

14. Inseridas a seção de jusante do canal e as seções de montante e jusante da transição, fica
faltando apenas a seção de montante do canal, que será identificada pelo número 4. Seguindo
as etapas anteriores, a seção fica da seguinte maneira:
15. Feche a janela Cross Section Data. A janela Geometric Data aparecerá em primeiro plano.

16. Para obter resultados mais confiáveis, é necessário acrescentar mais seções. Serão
acrescentadas 20 seções entre a seção 4 e a seção 3; 30 seções entre a seção 3 e a seção 2,
que corresponde ao trecho de transição, e 10 seções entre a seção 2 e a seção 1.

17. Na janela Geometric Data, clique em Tools, passe o mouse sobre XS Interpolation e
selecione a opção Between 2 XS’s. A janela XS Interpolation aparecerá.

18. Na janela XS Interpolation, no campo onde aparece Upper Riv Sta, selecione a seção 4.
Automaticamente o campo Lower Riv Sta indicará a seção 3, que é a próxima seção mais a
jusante da seção 4, e o campo Distance Between XS’s apresentará a distância da seção 4 até a
seção 3, que no exercício é de 1500 m. No campo abaixo da distância entre as duas seções,
preencha com o valor 75, que irá criar novas seções a cada 75 m de distância entre essas duas
seções do canal, totalizando 20 novas seções.

19. Clique em Interpolate New XS’s. Na área abaixo aparecerão as seções interpoladas.
20. No campo Upper Riv Sta selecione agora a seção 3. O campo Distance Between XS’s
apresenta a distância de 15 m, que corresponde à distância do trecho de transição. Como
serão interpoladas 30 seções, preencha o campo abaixo da distância com o valor 0.5.

21. Em seguida clique em Interpolate New XS’s. Na área abaixo aparecerão as seções
interpoladas.
22. No campo Upper Riv Sta selecione agora a seção 2. O campo Distance Between XS’s
apresenta a distância de 1485 m, que corresponde à distância da seção 2 à seção 1. Como
serão interpoladas 10 seções, preencha o campo abaixo da distância com o valor 148.5.

23. Em seguida clique em Interpolate New XS’s. Na área abaixo aparecerão as seções
interpoladas.

24. Para fechar a janela XS Interpolation, clique em Close.

25. O esquema do canal representado na janela Geometric Data apresenta agora a configuração
abaixo. É preciso salvar a geometria gerada. Clique em File e selecione Save Geometry
Data As.
26. Escolha a pasta onde será salva a geometria gerada. No campo Title digite o nome do
arquivo. Por exemplo, “geometria01”. Note que o campo File Name está com o nome do
projeto, que foi definido anteriormente. Clique em OK.

INSERINDO DADOS DO ESCOAMENTO

1. Finalizado o esquema da geometria, o próximo passo é inserir os dados do escoamento.
Clique em Edit e selecione Steady Flow Data.

2. Na tabela Profile Names and Flow Rates insira a vazão dada no exercício, no caso 50 m³/s.
No campo correspondente a PF 1.

3. Na janela Steady Flow Data, clique em Reach Boundary Conditions. Aparecerá a seguinte
janela:

4. Na janela Steady Flow Boundary Conditions são apresentadas as condições de contorno do

escoamento. As condições de contorno são necessárias para estabelecer o início da superfície
da água nas extremidades do rio (montante e jusante). O início da superfície da água é
importante para o programa começar os cálculos. Em um regime de escoamento subcrítico, a
condição de contorno é necessária apenas a jusante. Nesse regime, deve-se preencher apenas
o campo Downstream. Se for calculado apenas o regime de escoamento supercrítico, a
condição de contorno a ser considerada é apenas a montante. Deve-se preencher apenas o
campo Upstream nesse regime. Caso seja preciso calcular um regime de escoamento misto,
com regimes subcríticos e supercríticos de escoamento, então ambas as extremidades devem
ser preenchidas, tanto o campo Upstream como o campo Downstream.
 São apresentadas quatro condições de contorno:

• Known Water Surface Elevations – Para essa condição de contorno o usuário deve
conhecer a cota da superfície da água para cada um dos perfis que estão sendo
calculados.

• Critical Depth – Quando essa condição de contorno é selecionada, o usuário não precisa
preencher nenhuma informação adicional. O programa irá calcular a profundidade crítica
para cada um dos perfis e usará como condição de contorno.

• Normal Depth – Para esse tipo de condição de contorno, o usuário precisa inserir a
energia da declividade que será usada no cálculo do tirante normal naquela localidade. O
tirante normal será calculado em cada perfil baseado na declividade que o usuário inserir.
Se a energia da declividade é desconhecida, o usuário pode aproximá-la colocando a
declividade da superfície da água ou a declividade do fundo do canal.

• Rating Curve – Quando essa condição de contorno é selecionada, uma nova janela
aparecerá permitindo ao usuário inserir a curva-chave, ou seja, a curva da elevação versus
a vazão.

Pelo fato da declividade fornecida no exercício ser de 1/1000 m/m, ela foi considerada
pequena, e posteriormente confirmada, e conclui-se que o regime de escoamento é subcrítico.
Com isso é utilizada a condição de contorno Normal Depth. Selecione o campo de
Downstream e em seguida clique em Normal Depth.

5. Uma janela aparecerá para que o usuário entre com a declividade conhecida. Insira a
declividade, que no caso é 0.001. Clique em OK.

6. A janela Steady Flow Boundary Conditions ficará da seguinte maneira:

7. Clique em OK.

8. O passo seguinte é salvar os dados de escoamento. Na janela Steady Flow Data clique em
File e selecione Save Flow Data As.
9. Escolha a pasta onde será salva o escoamento gerado. No campo Title digite o nome do
arquivo. Por exemplo, “escoamento01”. Note que o campo File Name está com o nome do
projeto, que foi definido anteriormente. Clique em OK.

EXECUTANDO A SIMULAÇÃO DO ESCOAMENTO

1. Uma vez que a geometria e o escoamento foram determinados, pode-se executar a simulação
do escoamento. Para executar as simulações, vá para a janela principal do HEC-RAS, clique
em Run e selecione Steady Flow Analysis. A janela Steady Flow Analysis aparecerá.

2. Em Flow Regime, selecione a opção Subcritical. Clique em COMPUTE.

VISUALIZANDO OS RESULTADOS DA SIMULAÇÃO

1. Os resultados gerados podem ser visualizados por gráficos ou por tabelas. Na janela principal
do HEC-RAS, clique em View e selecione Cross-Sections para visualizar o resultado seção
por seção. Outra opção é clicar diretamente no ícone que se encontra na própria janela
principal do programa.
2. Na janela principal do HEC-RAS, clique em View e selecione Water Surface Profiles para
visualizar o perfil do escoamento. Outra opção é clicar diretamente no ícone que se encontra
na própria janela principal do programa.

3. Na janela principal do HEC-RAS, clique em View e selecione General Profile Plot para
visualizar o comportamento da velocidade. Outra opção é clicar diretamente no ícone que se
encontra na própria janela principal do programa.
4. Na janela principal do HEC-RAS, clique em View e selecione Rating Curves para visualizar
a curva-chave. Outra opção é clicar diretamente no ícone que se encontra na própria janela
principal do programa.

5. Na janela principal do HEC-RAS, clique em View e selecione X-Y-Z Perspective Plot para
visualizar a perspectiva em 3D do escoamento. Outra opção é clicar diretamente no ícone que
se encontra na própria janela principal do programa.

6. Na janela principal do HEC-RAS, clique em View e selecione Detailed Output Tables para
visualizar os resultados do escoamento em forma tabular. Outra opção é clicar diretamente
no ícone que se encontra na própria janela principal do programa.
7. Na janela principal do HEC-RAS, clique em View e selecione Profile Summary Table para
visualizar a tabela dos resultados do escoamento. Outra opção é clicar diretamente no ícone
que se encontra na própria janela principal do programa.
8. Na janela principal do HEC-RAS, clique em View e selecione Summary Err, Warn, Notes
para visualizar as mensagens de erros, advertências e notas sobre o escoamento. Outra opção
é clicar diretamente no ícone que se encontra na própria janela principal do programa.

Observe que nesse exercício o programa não encontrou nenhum erro, mensagens de
advertências ou notas sobre o escoamento estudado. Conclui-se que os resultados
encontrados foram bem satisfatórios.
