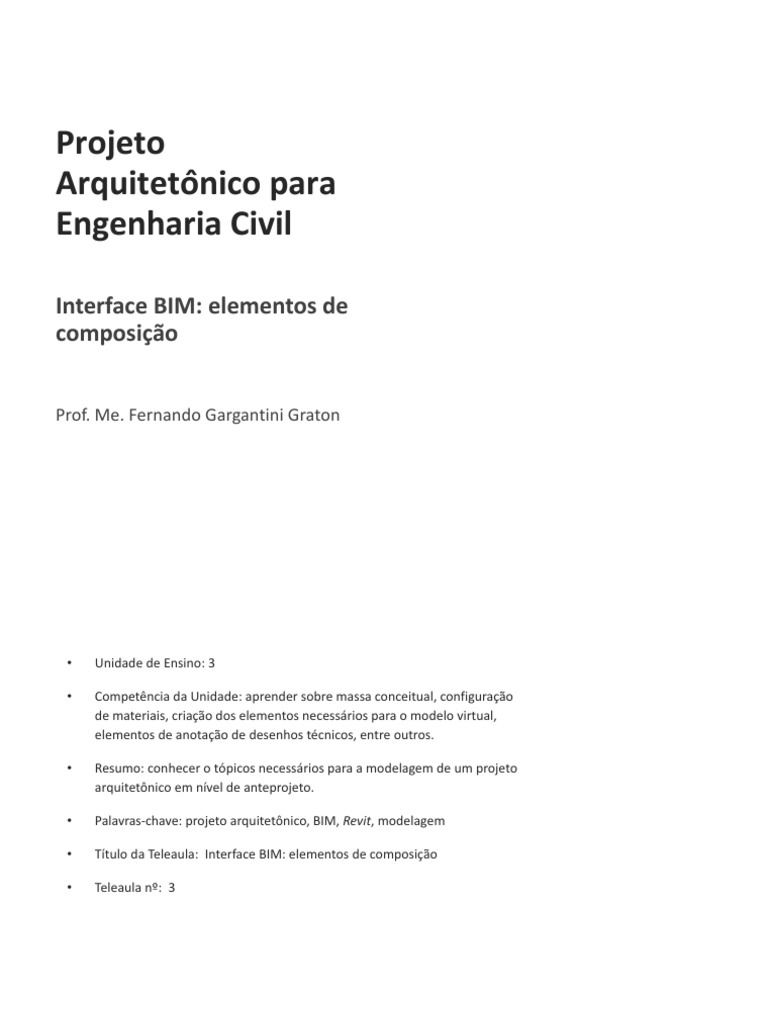

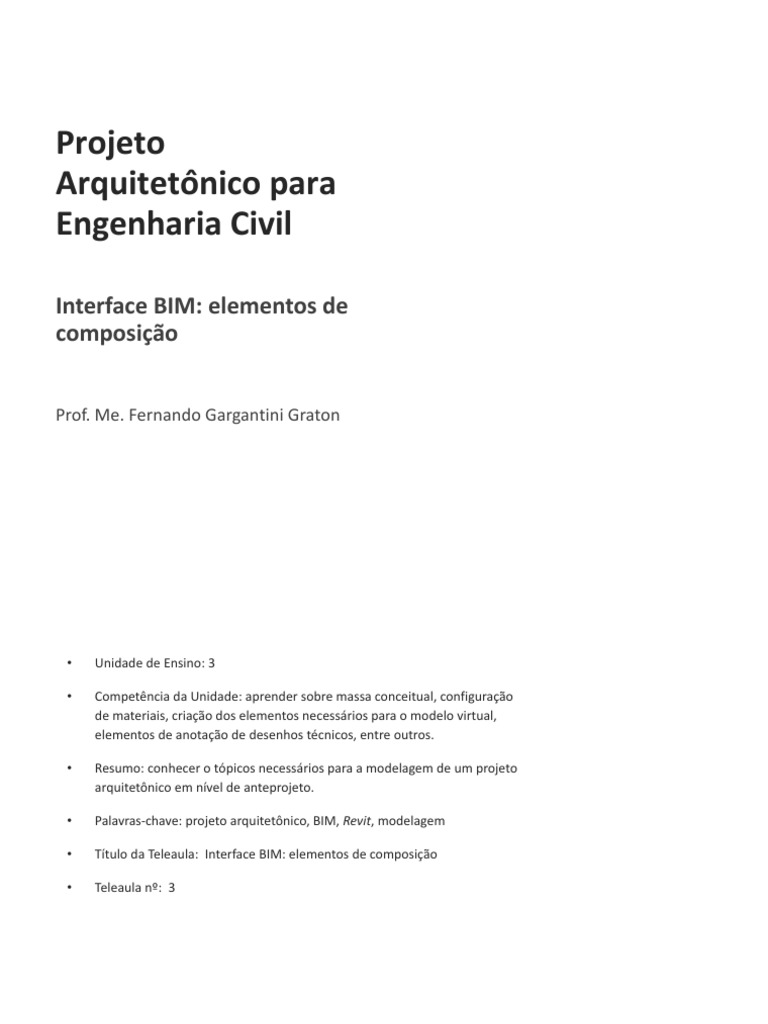

Projeto

Arquitetônico para
Engenharia Civil

Interface BIM: elementos de

composição

Prof. Me. Fernando Gargantini Graton

• Unidade de Ensino: 3

• Competência da Unidade: aprender sobre massa conceitual, configuração

de materiais, criação dos elementos necessários para o modelo virtual,
elementos de anotação de desenhos técnicos, entre outros.

• Resumo: conhecer o tópicos necessários para a modelagem de um projeto

arquitetônico em nível de anteprojeto.

• Palavras-chave: projeto arquitetônico, BIM, Revit, modelagem

• Título da Teleaula: Interface BIM: elementos de composição

• Teleaula nº: 3
Contextualização
Contextualização
Nesta disciplina vamos conhecer e entender como
realizar um projeto arquitetônico:
• Estudar questões relaSvas à modelagem de
massas conceituais; paredes, pisos, forros e
telhados em modelagem paramétrica.
• Criar e configurar materiais.
• Estudar o conceito de família e tipo, além das
instalações prediais.

Contextualização
• Conhecer a representação de um projeto de
arquitetura
• Entender sobre setorização em projeto de
arquitetura
Ferramentas tecnológicas
• Mudanças tecnológicas alteraram a forma de se
projetar;
• Diversas ferramentas tecnológicas auxiliam a
criação de modelos de simulação
• Possibilidade de testes de diferentes soluções
de um mesmo projeto (volumetria e aspectos
construtivos).
• Pode ser utilizada um estudo de massa ou
massa conceitual.
Massa conceitual
• O estudo de massa de uma edificação pode ser
feito de diversas maneiras (maquete, desenho
e simulações);
• O objetivo é estudar diferentes volumetrias
para o projeto arquitetônico que está
desenvolvendo.
• Desenho preliminar e conceitual do formato de
seu edifício e de sua relação com o terreno.
Massa conceitual (AUTODESK, 2018)
• Representa os componentes principais de uma
construção através do relacionamento entre as
massas, com várias formas e materiais.
• Representação abstrata de fases de um projeto;
• O estudo de conformidade de zoneamento,
visualmente e numericamente, relacionando a
massa de construção proposta com o limite de
área construída e o coeficiente de área de piso;
Massa conceitual (AUTODESK, 2018)
• Gerar pisos, telhados, sistemas de parede
cortina e paredes a partir de instâncias de
massa com o controle sobre a categoria, tipo e
valores de parâmetros do elemento. Completo
controle sobre a regeneração destes
elementos quando a massa se altera.
Elementos
estruturais, piso e
parede
 Elementos estruturais
O Revit possui um conjunto de elementos Fonte: PET Civil UFRGS (2017).

estruturais que podem ser adicionados ao modelo.

Estrutura: vigas, colunas, paredes estruturais, pisos estruturais,

treliças, contraventamentos e sistemas de vigas.
Conexão: tipos de encontros entre vigas e colunas ou outras vigas
Fundação: elementos estruturais de fundação isolados, lineares e
planos
Armadura: detalhamento das armaduras (ex: concreto armado).

Pisos
Elementos baseados nos níveis, podendo ser
estruturais (vinculado a um sistema estrutural) ou
não estruturais Fonte: PET Civil UFRGS (2017).

Possuem parâmetros que determinam sua

composição (as camadas que o estruturam).
Piso: Estrutural e arquitetura
Plataforma de construção: piso criado sobre uma
topografia.
Paredes
São planos normalmente verScais, que têm o seu embasamento em
um determinado nível da construção e uma altura determinada.
Função: divisão de espaços, vedação externa ou suporte.
Camadas: podem ser retiradas ou adicionadas conforma a
característica da parede. Fonte: PET Civil UFRGS (2017).
Paredes cortina
• Sistema formado por montantes e painéis,
organizados de forma a constituir uma
grelha.
• São originalmente utilizadas para fazer
panos de vidro estruturados, mas pode-se
utilizar essa ferramenta para desenvolver
grades, estruturas de steel frame ou até
paredes de cobogós.
Aberturas, forro,
cobertura e
materiais
Aberturas
• Após a criação das paredes pode ser feita a
colocação de portas e janelas.
• Pode ser feita em planta ou na vista 3D. Fonte: PET Civil UFRGS (2017).

• Após a colocação pode ser feita a

alterações de seus parâmetros (tipos,
medidas, materiais etc).
Forro
No forro é possível inserir luminárias e Fonte: PET Civil UFRGS (2017).

equipamentos de segurança, como iluminação

de emergência e detectores de fumaça.
Deve baseá-los em nível e alterar seu valor de
deslocamento.
 Cobertura
elhados são elementos que fazem a cobertura da
construção. Há dois modos principais de criação de
telhado: por perímetro ou por extrusão.

Fonte: PET Civil UFRGS (2017).

Criação e configuração de materiais
• O material é um conjunto de propriedades
associadas a uma instância modelada.
• São propriedades que vão desde a simples
aparência até caracterísScas esicas que Fonte: PET Civil UFRGS (2017).

permiSrão a quantificação e análises de

desempenho estrutural, térmico, acúsSco,
lumínico, etc.
• Todo o material configurado no projeto é
visualizado na maquete virtual.
Instalações
prediais
Elétrica
Devem ser previstas no projeto para evitar
imprevistos no futuro
A distribuição deve ser realizada de acordo com
o uso e função de cada ambiente:
• Pontos de iluminação
• Pontos de energia (tomada e interruptores)
• Pontos de lógica e telefone/interfone
• Ponto de antena de TV
Hidráulica
Os pontos de hidráulica também são distribuídos
de acordo com a função do ambiente:
• Entrada de água
• Armazenamento (caixa d’água)
• Aquecimento (acumulação ou massagem)
• Distribuição
• Água quente e fria
• Esgoto
• Água pluvial
Outras instalações
• Ar condicionado (tipos e infraestrutura)
• Painéis coletores solares:
ü Energia: painel fotovoltaico
ü Aquecimento: painel de aquecimento solar Fonte:https://www.ostiposde.com/ar-condicionado/

Fonte: iStock Fonte:https://www.hidraushop.com/aquecedor-solar-compacto-solquent-

200-litros-com-coletor-solar-de-20m-simples-de-instalar-promocao
Compatibilização de projeto
• Compatibilizar todos os projetos para que um
projeto não interfira no outro na hora da
execução
• Arquitetônico, elétrico, hidráulico, estrutural,
etc.
• Antigamente esse tipo de trabalho era feito
manualmente.
• Atualmente pode ser feito dentro do Revit
através de compartilhamento de arquivo e
trabalho simultâneo.
Escolha do
material de
acabamento
Escolha de materiais de acabamento
• Você e seu cliente estão na fase de definição
dos acabamentos de uma residência (pisos e
revestimento).
• Para isso vocês precisam ir até uma loja para
observar: a aparência do produto e o seu custo.
• Foram escolhidos três tipos de piso e três tipos
de revestimento, mas seu cliente ainda está em
dúvidas sobre qual produto comprar.
• O uso do Revit nesse momento poderia auxiliá-
lo ao realizar diversas simulações na vista 3D.
• A simples troca do piso e do revestimento no
navegador de materiais do Revit pode simular a
combinação entre os acabamento e também
quantificar os produtos.
• Também, existe a possibilidade de já realizar a
paginação do produto conforme ele será
realmente instalado.
 • Cor e textura;
• Quantidade;
• Paginação;
• Custo.

Fonte: Guazzelli (2019)

https://gamificationplus.uk/wp-content/uploads/2017/08/a5bc8ebe-f0bb-44cd-bf0c-c12bc44c8260.jpg

PIN NUMBER:
Mande suas dúvidas e contribuições!

https://encrypted-
tbn0.gstatic.com/images?q=tbn:ANd9GcQf6yj_H4CtCpCYtJv4ISG0Q6hwEVIPcL0P0jpm4CXk3JK8VXcu
Família e tipos no
Revit
Família
Uma família é um grupo de elementos com um
conjunto comum de propriedades, chamado de
parâmetros, e uma representação gráfica
relacionada, que permite a criação de qualquer
número de instâncias de objetos, com formas
que são dependentes de parâmetros e com
relacionamentos com outros objetos.
 Família
Uma família pode ser produzida para representar
as informações referentes não apenas a um
produto, mas a todos os produtos que seguem
as mesmas regras de composição.

Por exemplo: Portas

Fonte:https://qualificad.com.br/revit-familia-tipo-e-instancia/
Família
No Revit, existem três tipos de famílias:
• Famílias do sistema: criação de objetos básicos,
como paredes, pisos, telhados e escadas, e não
permitem a edição de suas regras, apenas de
seus parâmetros de tipo;
• Famílias carregáveis: podem ser criadas e
modificadas de forma comum no Revit;
• Famílias no local: são elementos que você̂ cria
quando precisa de um componente único, que é
específico ao projeto atual.
Família, tipo e instância
• Dentro de uma família podem existir diversos tipos
e que as instância poderão ser modificadas,
individualmente, para serem aplicadas em um
projeto.
• Alterar uma Propriedade de Tipo (Clicando em
Editar Tipo), essa alteração será propagada para
todas as famílias que já foram inseridas no projeto.

Fonte:https://qualificad.com.br/revit-familia-tipo-e-instancia/
Setorização de um
projeto de
arquitetura
Setorização
As particularidades do
• Influencia a movimentação dentro de um cliente devem ser
espaço projetado. levadas em
consideração no
• Deve ser pensando de acordo com as momento do projeto.
circulações previstas.
• Utilizar as informações coletadas e o
programa de necessidades.
• imaginar o cotidiano e a rotina dos moradores
dentro da edificação.
Setorização interna
Transportando esse conceito para o
ambiente construído:
SOCIAL

• Setor social: estar e receber

SERVIÇO ÍNTIMO

• Setor íntimo: repouso

• Setor de serviços: serviços

Setorização com origem no século XIX.
Modo francês de habitar.
ÁREA SOCIAL

• Função principal: estar.

• Atividades: receber, ler, estudar, assistir Fonte:https://www.casinhaarrumada.com/2015/03/20-salas-

de-estar-e-jantar-integradas-inspire-se.html
TV, comer, jogar, higiene.

• Ambientes: sala de estar, jantar, home

theater, varanda, lavabo.
ÁREA ÍNTIMA OU PRIVATIVA

• Função principal: repousar.

• Atividades: dormir, repousar, estudar, Fonte:https://www.cronoshare.com.br/quanto-

brincar, guardar, higiene.

custa/construir-quarto-banheiro

• Ambientes: dormitório, closet,

banheiro.
ÁREA DE SERVIÇOS

• Função principal: cozinhar e lavar.

• Atividades: cozinhar, lavar, passar, https://br.pinterest.com/pin/345440233909267807/?lp=true

estocar, guardar.

• Ambientes: cozinha e lavanderia.

Setorização externa
• Utilização do conceito de “cheios e vazios” para
definir as áreas internas e externas.
• Aproveita formas vazadas e formas cheias para
pensar os espaços e o resultado final que o conjunto
Fonte:https://www.gazetadopovo.com.br/haus/paisag
pode apresentar. ismo-jardinagem/lugar-de-jardim-e-dentro-de-casa/

• O paisagismo realiza a comunicação entre o interno e

o externo.
• O paisagismo é um dos instrumentos para configurar
e qualificar uma área externa ou, até mesmo, interna.
Anotações
Dados do projeto
• Quando o profissional utiliza elementos de
representação é mais fácil que seu projeto seja
compreendido.
• NBR 6492/1994 – Representação de projetos de
arquitetura.
• O desenho deve ter uma linguagem comum aos
envolvidos e sua informação deve ser clara e de
fácil entendimento.
• Deve utilizar as Regras de Representação gráfica
contida na norma
Anotações do projeto
• Representação e espessura de linhas
• Linhas de indicação e chamada
• Tipos de letra e números (tamanho)
• Definição e utilização de escala
• Símbolo e indicação de norte
• Indicação gráfica de acesso
• Indicação de sentido ascendente nas escadas e
rampas
Anotações do projeto
• Indicação de inclinação de telhados, caimentos,
pisos, etc.
• Cotas
• Cotas de nível
• Marcação de coordenadas (eixos)
• Marcação de cortes gerais
• Quadro de esquadrias
• Entre outros....
Anotações do projeto
• Planta de situação: Para aprovação em órgãos
oficiais, esta planta deve conter informações
completas sobre localização do terreno.
• Planta de locação: cotas gerais, níveis, indicação
dos limites externos, recuos e afastamentos, eixos
do projeto e indicação do norte.
• Planta de edificação: mostra tudo que está a 1,50
do piso em referência: o sistema estrutural, as
cotas, os elementos arquitetônicos, a denominação
de todas as áreas úteis, a marcação de cortes e
fachadas, além de outras notas gerais
Anotações do projeto
• Cortes: Plano vertical que divide a edificação em
duas partes. Deve mostrar o máximo de detalhes
construtivos da proposta.
• Fachada: representação gráfica de planos externos
da edificação.
• Elevação: Representação gráfica de planos
internos ou de elementos da edificação.
• Outros: detalhes ou ampliações, programa de
necessidades, memorial justificativo, discriminação
técnica, especificações, lista de materiais e
orçamento.
 Fonte:https://mdc.arq.br/2010/01/13/casa-em-carapicuiba-sp/

Fonte: https://revistamdc.files.wordpress.com/2010/01/carapicuiba-executivo1.pdf
 Fonte:https://mdc.arq.br/2010/01/13/casa-em-carapicuiba-sp/

Fonte: https://revistamdc.files.wordpress.com/2010/01/carapicuiba-executivo1.pdf
Setorização
residencial
Pensando o projeto
Uma cliente pediu que um projeto para ela e seu
filho adulto.
Eles relataram que gostariam de construir uma
residência com ambientes privativos separados,
dotados de entradas independentes.
Como pensar a setorização para esse projeto
arquitetônico?
Pensando o projeto
Um projeto com uma boa setorização pode
resolver alguns problemas do programa de
necessidades.
Apenas precisamos entender o que o cliente
pediu para depois poder expressar no projeto a
solução.
A casa pode ser dividida de forma independente e
criar entradas separadas
Solução do projeto

Fonte: Guazzelli (2019).

https://gamificationplus.uk/wp-content/uploads/2017/08/a5bc8ebe-f0bb-44cd-bf0c-c12bc44c8260.jpg

PIN NUMBER:
Recapitulando
Nesta Teleaula:

v Aprendemos sobre a modelagem de um

projeto arquitetônico em nível de anteprojeto
• Estudo de massas;
• Configuração de materiais no Revit;
• Criação dos elementos necessários para o
modelo virtual: piso, parede, janela, porta,
forro e cobertura.
• Também vimos os conceitos e as necessidade
das instalações prediais no projeto de
arquitetura;
• A importância de se pensar a setorização
durante o processo de projeto;
• Representação e criação de elementos de
anotação de desenhos técnicos.
