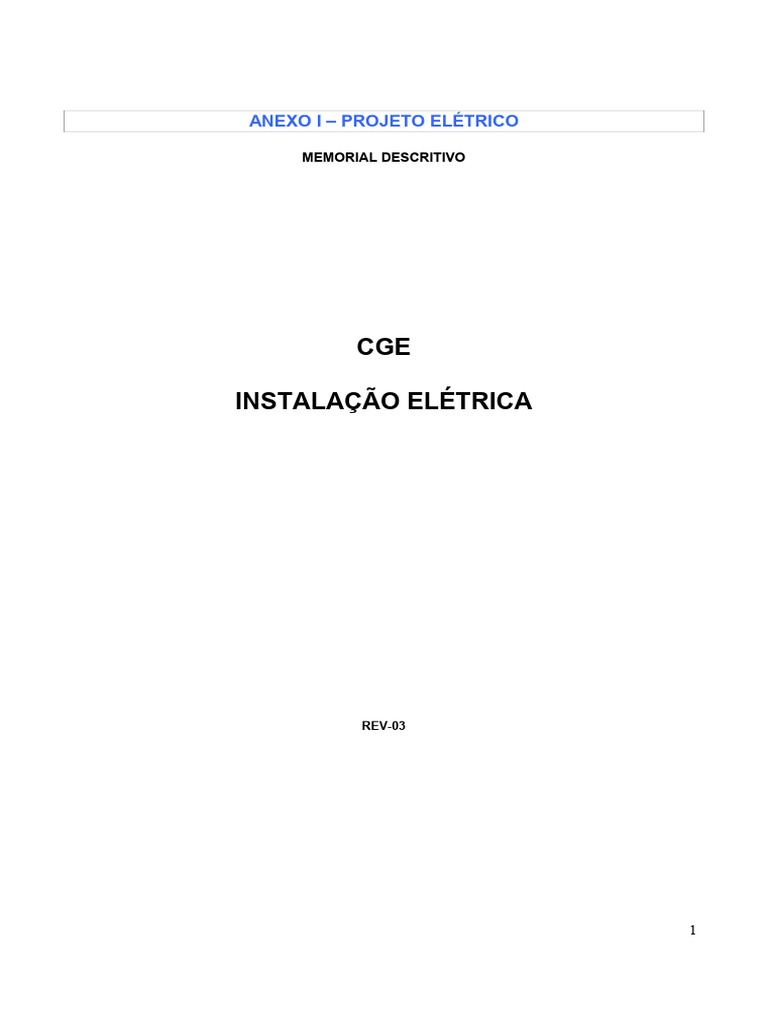

ANEXO I – PROJETO ELÉTRICO
MEMORIAL DESCRITIVO
CGE
INSTALAÇÃO ELÉTRICA
REV-03
1
1. OBJETIVO
Estabelecer as características técnicas referentes às instalações elétricas para INVESTIMENTO -

REFORMA E ADEQUAÇÃO DA UTI5 - HUGO - INTS - INSTITUTO NACIONAL DE AMPARO A PESQUISA,
TECNOLOGIA E INOVAÇÃO CNPJ: 11.344.038/0001-06, Secretaria de Estado da Saúde CNPJ:
02.529.964/0008-23.
, tendo como padrão as Normas abaixo discriminadas.

Estas especificações complementam os projetos de Instalações Elétricas de baixa tensão e memorial
de cálculo.
2. NORMAS
Todas as instalações, materiais e equipamentos fornecidos e utilizados na reforma, bem como os

serviços relativos devem atender as seguintes normas:
 NBR 5410;
 NBR 14565/2013;
 Normas das Concessionárias locais de Energia
 Normas da ABNT para materiais e componentes
 NR-10 – Segurança em Instalações Elétricas e Serviços em Eletricidade
3. PROJETOS
3.1. Após a completa execução da obra, o Construtor deverá apresentar os projetos “as built” de todas as
instalações mesmo que executadas sem alteração, entregues plotadas em papel sulfite e arquivos em
AutoCad, caberá ao construtor a elaboração do projeto das instalações elétrica temporárias (durante a
obra), verificação final (NBR-5410 – item 7) e fornecer prontuário das instalações elétricas de acordo
com a NR-10.
3.2. Convenções adotadas no memorial.
3.2.1.CONTRATANTE/FISCALIZAÇÃO – INTS - INSTITUTO NACIONAL DE AMPARO A

PESQUISA, TECNOLOGIA E INOVAÇÃO, ARQUITETURA E MANUTENÇÃO DO (A)
SECRETARIA DE ESTADO DA SAÚDE, Contratante desta obra que conduzirá parte das
implantações de sistemas e instalações necessárias ao funcionamento do Empreendimento.
2
3.2.2.CONTRATADA/CONSTRUTOR – Empresa a ser contratada pela CONTRATANTE através de
contrato para execução das obras e serviços complementares definidos pelo Contratante.
4. INSTALAÇÕES ELÉTRICAS:
TODOS OS SERVIÇOS CONSTANTES DESTES PROJETOS SERÃO EXECUTADOS POR

EMPRESA COM EXPERIÊNCIA COMPROVADA, MÃO-DE-OBRA E FERRAMENTAL DE ACORDO COM NR-
10. SERÁ EXIGIDA, COMPROVAÇÃO DE PARTICIPAÇÃO DE CURSO REFERENTE À NR-10.
4.1.1.INFORMAÇÕES GERAIS:
4.1.2.As instalações do Prédio é total, não sendo permitido o aproveitamento das instalações. São
apresentados a seguir, os serviços e instalações que serão executados.
4.1.3.Havendo dúvidas no entendimento, o Construtor deverá consultar a fiscalização da

CONTRATANTE.
4.2. SERVIÇOS A CARGO DO CONSTRUTOR
4.2.1.INSTALAÇÕES ELÉTRICAS
4.2.1.1. QUADROS DE DISTRIBUIÇÃO DE ENERGIA
4.2.1.1.1. O Construtor será responsável pela alimentação do novo quadro da UTI5 a partir
do QGBT’s, NOBREAK, GERADOR E REDE CONCESSIONARIA, conforme projeto.
4.2.1.1.2. Todo os componentes nos quadros de distribuição deverão ser identificados,

circuitos, barra de terra, neutro e fiações disponíveis no interior do quadro (item
6.1.5 NBR 5410) com placa, e afixar o diagrama unifilar atualizado e a placas
de advertência descrita no item 6.5.4.10 da norma ABNT NBR 5410.
4.2.1.1.3. O nobreak deve ser fornecido conforme especificação do diagrama unifilar,

trifásico 380V in 380V out , com banco de baterias para suportar 1 hora de
carga.
4.2.1.1.4. O Construtor fornecerá e instalará todo interior (disjuntores, contatoras,

barramentos, fiação, protetores, etc) dos quadros e a distribuição de circuitos e de
automação da iluminação, para toda a edificação, conforme projeto.
3
4.2.1.1.5. Todos os quadros possuirão barra de aterramento e proteções contra contatos
indiretos.
4.2.1.1.6. Os quadros deverão ser adequados à disjuntores padrão DIN.
4.2.1.1.7. Dos quadros de distribuição de força e luz sairão os circuitos secundários que vão
alimentar os circuitos de luz e força.
4.2.1.1.8. Abrigará os disjuntores dos circuitos projetados e dispositivos de proteção (DR`s),

que serão identificados por relação anexa à própria tampa do quadro que serão de
embutir (conforme item 10.3.9 alínea “c” da NR-10).
4.2.2.1.6. Deverá ser executado em conformidade com a NBR IEC 60439-1, possuir tampa e
sobre-tampa, os barramentos deverão ser protegidos (conforme item 10.3.9 alínea “a”
da NR-10).
5.2.2.1.6. A adequação do Painel Geral de Baixa tensão será de responsabilidade da

construtora para alimentação dos novos quadros e equipamentos.
4.2.1.2. TOMADAS DE ENERGIA
4.2.1.2.1. Todas as tomadas e pontos de força devem possuir a identificação dos

circuitos, interruptores e ar condicionado com placa. Ex.: C.2 / QD-01
4.2.1.2.2. Todas as tomadas destinadas aos equipamentos de informática do sistema on line

deverão ser do tipo 2P+T, 250V de 20A, formato de poço sextavada (talhada em seis
faces). Todas as tomadas deverão ser vermelhas, corretamente polarizadas e
identificadas com o número do circuito e tensão correspondente.
4.2.1.2.3. Todas as tomadas (com exceção ao item 4.2.2.2.1) deverão ser do tipo 2P+T, 250V
de 20A, formato de poço sextavada (talhada em seis faces). Todas as tomadas
deverão ser brancas, corretamente polarizadas e identificadas com o número do
circuito, quadro e tensão correspondente.
4.2.1.2.4. As tomadas serão de acordo com a norma NBR 14136, e serão fornecidos
adaptadores.
4.2.1.2.5. Todas as tomadas de corrente fixas das instalações devem ser do tipo com contato
de aterramento.
4.2.1.2.6. Ponto de tomada de energia para servidores, no-breaks, impressoras e racks deve
ser duplo (duas tomadas por ponto).
4
4.2.1.2.7. Todas as tomadas devem ser identificadas com o número do circuito e quadro.
4.2.1.2.8. Todas as tomadas, adaptadores e espelhos deverão ser fornecidos pelo

Construtor, bem como, cabeações, ligações, identificações e testes.
4.2.1.2.9. Os circuitos das tomadas de energia (on line e uso geral) deverão possuir
dispositivo DR. Vide detalhes na prancha de quadros e diagramas.
4.2.1.2.10. Toda instalação será nova não sendo permitido o reaproveitamento de materiais.
4.2.1.2.11. A instalação dos equipamentos de uso específico e máquinas é de

responsabilidade do construtor, onde o mesmo deve seguir o manual de montagem ou
datasheet fornecido pelo fabricante. Qualquer divergência com o projeto o construtor
deve entrar em contato com o projeto para alinhamento das informações.
4.2.1.3.SITEMA IT MÉDICO
ÍNDICE
1. Geral .....................................................................................................................5
2. Normas .................................................................................................................5
3. Equipamentos IT Médico ......................................................................................6
3.1 Transformador Isolador ......................................................................................6
3.2 Disjuntor de Entrada ...........................................................................................7
3.3 Disjuntor de Carga ..............................................................................................7
3.4 Disposito Supervisor de Isolamento (DSI) ..........................................................7
3.5 Anunciador de Alarmes e Teste..........................................................................8
3.6 IHM Centralizadora (Para os Postos de Enfermagem) – OpcionalErro! Indicador
não definido.
3.7 Localizador de Falhas de Isolamento – Opcional Erro! Indicador não definido.
3.8 Arquitetura de Instalação ....................................................................................9
Geral
A presente especificação tem por objetivo apresentar as características básicas e os requisitos mínimos
necessários para projeto, fabricação e fornecimento de quadros que contenham um sistema de
monitoramento de isolação de uma rede IT com neutro isolado em aplicações hospitalares.
Normas
Todas as unidades de medida utilizadas deverão integrar o sistema métrico, normalizadas no Brasil.
Todos os materiais utilizados, bem como a fabricação, ensaios, condições de serviço e desempenho,
deverão estar de acordo com as normas da ABNT/IEC aplicáveis a estabelecimentos assistenciais de
5
saúde, destacando-se as seguintes:
 NBR 5410 – Instalações Elétricas de Baixa Tensão;
 NBR 13534 – Instalações Elétricas de Baixa Tensão em Locais Médicos;
 IEC 60364-7-710 – Electrical installations of Buildings, Part 7-710: Medical Locations;
 IEC 61557-8 – Insulation Monitoring Devices for IT Systems;
 IEC 61557-9 – Equipment for Insulation Fault Location in IT Systems;
 IEC 61558-2-15 – Tests for Isolating Transformers for the Supply of Medical Locations.
Todos os quadros devem ser providos de dispositivos de proteção, isolação de terminais energizados e
sinalização padronizada, conforme requisitos da NR10.
Equipamentos IT Médico
Transformador Isolador
Os transformadores isoladores, também chamados de transformadores de separação, devem atender:

 IEC 742 – Transformadores de Separação com Blindagem Eletrostática;
 NBR 13534 – Instalações Elétricas de Baixa Tensão em Locais Médicos;
 IEC 61558-2-15 – Testes em Transformadores de Separação para Locais Médicos.
Características Gerais
o Monofásico;
o Isolação a seco em caixa IP-23;
o Nível de isolamento dielétrico primário/secundário: 0,6kV aplicada 5kV durante 1
minuto;
o Nível de isolamento entre fases e entre terra: > 5MΩ;
o Frequência de operação: 60Hz;
o Seção dos condutores dos enrolamentos com densidade de corrente menor que 2
𝐴
𝑚𝑚
;
o Elevação de temperatura: 100°C no ponto mais quente dos enrolamentos;
o Classe de material isolante: “H” reforçado que suporta temperaturas de até 180°C;
o Corrente de fuga entre fases e entre fase e terra: < 3,0mA;
o Blindagem eletrostática aterrada entre os enrolamentos primário e secundário;
o Sensor de temperatura;
o A corrente de fuga à terra do enrolamento secundário e a corrente de fuga do invólucro
não devem exceder 0,5mA. O valor da corrente de fuga deve ser medido com o
transformador sem carga e alimentado sob tensão e frequência nominais;
o Potência deve estar entre 0,5kVA e 10kVA, com tensão no secundário não excedendo
250Vca.
Características Construtivas e Acessórios Especiais
o Invólucro de proteção em aço, com flange para entrada de cabos na parte inferior do
mesmo para acesso aos terminais do primário e secundário do transformador, com grau
de proteção IP-23;
6
o Pintura eletrostática a pó com base de epóxi na cor Cinza N6.5;
o 01 ponto de aterramento, com terminal para terra, na base inferior do transformador para
cabo;
o Base em viga tipo “C” para fixação em piso;
o Olhais para suspensão do transformador totalmente montado;
o Placa de identificação em alumínio com as características do transformador, conforme
normas;
o Bobinas de primário e secundário enroladas com cobre eletrolítico com pureza superior
a 99.9%¨de IAC;
o Núcleo constituído de chapa de aço silício orientado M-5 Grão Orientado.
Disjuntor de Entrada
Tanto o circuito que alimenta o sistema IT Médico (entrada do transformador), quanto o circuito por
ele alimentado (saída do transformador), não devem possuir nenhum tipo de proteção contra correntes
de sobrecarga, conforme especificado pela NBR 13534 (item 6.3.101). O disjuntor de entrada deve
atender aos requisitos mínimos indicados na NBR 13534 e também na IEC 60947-2.
 Proteção dos circuitos contra as correntes de curto-circuito, obedencendo a curva MA;
 Sinalização de desligamento por falha na face frontal do disjuntor;
 Botão de teste para verificar o bom funcionamento do mecanismo de desligamento;
 Alimentação elétrica pela parte superior ou inferior do disjuntor;
 Comando manual central com 3 posições: Funcionamento, Desligado por Falha e Aberto;
Disjuntor de Carga
Cada circuito terminal de uma sala cirurgica ou UTI deve ser protegido, tanto contra sobrecorrentes
quanto contra curtos-circuitos, por um dispositivo que seccione simultaneamente todos os condutores
de alimentação.
Por este motivo, o disjuntor de carga deve ser termomagnético, para garantir proteção total aos
equipamentos que estejam ligados ao sistema IT Médico.
Disposito Supervisor de Isolamento (DSI)
O dispositivo supervisor de isolamento deverá atender aos requisitos mínimos indicados na NBR-
13534 e também na IEC 61557-8.
 A resistência interna CA deve ser de, no mínimo, 110kΩ;
 A tensão de medição não deve ser superior a 25V;
 A corrente de medição, mesmo sob condições de falha, não deve ser superior a 1mA;
 A indicação de queda da resistência de isolamento deve ocorrer antes que esta atinja 50kΩ ou,
no máximo, quando ela atingir este valor. No entanto, para atender a esta indicação, o DSI deve
ter um ajuste mínimo de 50kΩ;
 Supervisor de resistência de isolamento com larga faixa de medição (1kΩ a 10MΩ);
 O sistema de medição se adapta as capacitâncias de fuga do sistema (máximo 5µF);
 Sistema de medição supervisiona tanto AC como DC;
 Ligação a circuitos mono ou trifásicos;
 Ajuste de alarme por porcentagem de carga;
 Supervisão da temperatura do transformador através da conexão com o sensor de temperatura
para 120°C;
7
 Display LCD de 2 x 16 caracteres, disponibilizando todas as informações ao usuário sem
precisar acessar o menu, evitando erros de operação do instrumento. Em casos de falha à terra,
uma janela pop-up deve ser gerada;
 Led de alarme;
 Menu de fácil acesso e utilização, com as configurações de endereçamento do RS485, ajustes de
alarme (resistência e corrente nominal), linguagem e modo de saída do relé (NA ou NF);
 O monitor de isolação deve ser equipado com um LED para sinalizar falhas transitórias;
 O dispositivo deve registrar até 30 eventos;
 Possui protocolo para interligação do sistema em rede RS485 e há a possibilidade de interligar
com a rede TCP/IP do hospital, obtendo uma comunicação com supervisórios avançados,
permitindo registrar o histórico de todos os eventos dos sistemas IT Médicos do hospital, com
hora do alarme, momento em que foi silenciado o buzzer, momento em que a falha foi
visualizada, ajustes remotos, etc.
 Por se tratar de um equipamento de segurança elétrica, o DSI/DST deve possuir um sistema de
auto diagnóstico extremamente apurado com um processo de auto-teste que deve verificar todas
as funções e a medição dos circuitos;
 Conexões e montagens muito simples pelo fato de toda a sua comunicação ser efetuada por
RS485 através de cabo de comunicação (1 par de fios);
 Montagem em trilho DIN ou embutido em painel;
 O DSI (Dispositivo de Supervisão de Isolamento) e DST (Dispositivo de Supervisão de
Temperatura) deve estar de acordo com a norma brasileira NBR 13534 e as normas
internacionais IEC 61557-8 e IEC 60364-7-710;
 O idioma deve ser configurável (Inglês, Francês, Italiano, Espanhol, Alemão, Português, Russo
e Chinês).
Anunciador de Alarmes e Teste
Este anunciador deve ser montado no posto de enfermagem e dentro das salas que compõem o Grupo 2,
conforme estabelecido na norma NBR 13534.
 Lâmpada sinalizadora na cor verde, indicando operação normal;
 Lâmpada sinalizadora na cor amarela, indicando que há uma falha de isolação;
 Lâmpada sinalizadora na cor vermelha, indicando uma sobrecarga ou sobretemperatura do
transformador;
 Não deve ser possível trocar ou desconectar as lâmpadas sinalizadoras;
 Alarme audível para indicar quando houver uma falha de isolação ou do transformador. O
alarme pode ser silenciado, porém não cancelado;
 Botão de teste do sistema que gera uma falha de 42kΩ, um pouco abaixo do exigido por norma,
para que assim o teste ocorra com eficácia e não apresente riscos aos pacientes e equipe médica,
não havendo a necessidade de efetua-lo dentro do quadro elétrico, permitindo que qualquer
pessoa leiga em instalações elétricas possa efetuar este teste;
 Instalação fácil e prática, sem necessidade de painel de instalação;
 Alimentação com tensão de 24Vcc, tensão de segurança para que a manutenção efetue reparos
sem a necessidade de desligar o equipamento;
 Fácil de limpar e higienizar (assepsia).
8
Arquitetura de Instalação
Os quadros do sistema IT Médico apresentam duas configurações diferentes: uma sem e outra com o
software Power Monitoring Expert (PME). Deve ser previsto, para o Hospital, com o Monitoramento.
Sem Software Supervisório
Com Software Supervisório
9
4.2.1.4. CONDUTORES E CONDUTOS
4.2.1.4.1. Todos os fios e cabos, 450/750V, 0,6/1KV, PCV ou EPR, PP , todos deverão ser
não halogenado – baixa emissão de fumaça, gases tóxicos e não propagantes a
chamas.
4.2.1.4.2. Toda cabeação indicada em projeto, as eletrocalhas, eletrodutos caixas de

passagem e acessórios aparentes das tubulações, ramal de entrada, serão
executadas pelo Construtor.
4.2.1.4.3. Os condutores dos circuitos deverão receber identificação do circuito com anilhas e
etiquetas em ambas as extremidades e em caixas de passagem.
4.2.1.4.4. As ligações dos condutores aos componentes elétricos devem ser feitas por meio
de terminais de compressão apropriados. Todos os condutores devem ter seu próprio
terminal. Nas derivações de condutores, as emendas devem ser feitas com solda a
estanho, cobertas por fita auto-fusão e fita isolante.
4.2.1.4.5. Toda cabeação deve ter identificação complementar por cores de isolação: fase
(vermelha), neutro (azul claro), terra (verde c/ faixa amarela ou somente verde).
4.2.1.4.6. Todas as eletrocalhas ou canaletas devem possuir tampa e conexões apropriadas

para emendas, saídas de eletrodutos, curvas, fixações, etc.
4.2.1.4.7. Eletrodutos aparentes ou em entreforros, pisos elevados, poços e outros espaços

de construção, devem ser PVC RIGIDO.
4.2.1.4.8. Condutores nas caixas de passagem devem ser organizados e fixados em grupos
por abraçadeiras plásticas.
4.2.1.4.9. Os cabos na entrada e saída de eletrocalhas, canaletas, conduletes e caixas,

deverão ser protegidos por prensa cabos.
4.2.1.4.10. Todas as caixas deverão ter as rebarbas removidas e serem dotadas de buchas e
arruelas na conexão com eletrodutos.
4.2.1.4.11. Todos os condutores instalados em áreas externas devem ter isolação 0,6/1kV.
4.2.1.5. ILUMINAÇÃO
10
4.2.1.5.1. O sistema de Iluminação será executado de acordo com projeto luminotécnico.
4.2.2.SEGURANÇA
Recomendam-se os seguintes procedimentos, a fim de resguardar a segurança do pessoal e dos

equipamentos em subestações de consumidores.
4.2.2.1. EXECUÇÃO DE MANOBRAS ELÉTRICAS
4.2.2.1.1. Toda e qualquer manobra somente poderá ser feita por pessoa capacitada e
devidamente autorizada.
4.2.2.1.2. Quando for autorizada a execução de uma manobra, a ordem deve ser transmitida
com clareza e precisão. Deve certificar-se de que a pessoa encarregada da manobra,
entendeu corretamente a ordem dada.
4.2.2.1.3. Antes de executar qualquer manobra deve-se planejá-la e concentrar-se com

atenção sobre o que se vai fazer, agindo calmamente e com segurança. Deve-se
certificar de que não há perigo de acidentes.
4.2.2.1.4. Todas as manobras, mesmo as que são feitas por meio de volantes ou alavancas,
devem ser efetuadas, pisando-se sobre estrado isolado e usando luvas de borracha
com isolação adequada à tensão de serviço.
4.2.2.1.5. Antes de se usar os equipamentos de segurança (escada, bastão, óculos, calçado,

capacete, cinto, luvas de borracha, estrado isolado, extintor de incêndio etc), deve-se
verificar o estado em que esses equipamentos se encontram e se são apropriados
para o serviço a executar.
4.2.2.1.6. Nunca se deve desligar as chaves seccionadoras ou chaves fusíveis destinadas à

abertura sem carga, quando houver carga ligada nos circuitos dessas chaves.
4.2.2.1.7. Deve-se colocar em lugar visível um quadro com o diagrama unifilar da instalação,
utilizando a simbologia padronizada pela ABNT, a fim de facilitar a manobra.
4.2.2.1.8. Deverá existir uma placa de advertência indicando a necessidade de se aterrar os

capacitores, após a abertura do disjuntor.
4.2.2.1.9. É obrigatório o uso de equipamentos de proteção individual (EPI) e equipamentos

de proteção coletiva (EPC) apropriados, em todos os serviços de operação das
11
instalações elétricas de média tensão, exceto nos casos de operação remota onde as
medidas de proteção contra contato direto e indireto atendam à NBR 5410.
4.2.2.1.10. Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação

inteira, a causa pode ser uma sobrecarga ou um curto-circuito. Desligamentos
freqüentes são sinal de sobrecarga. Por isso, NUNCA troque seus disjuntores ou
fusíveis por outros de maior corrente (maior amperagem) simplesmente. Como regra,
a troca de um disjuntor ou fusível por outro de maior corrente requer, antes, a troca
dos fios e cabos elétricos, por outros de maior seção (bitola).
4.2.2.1.11. Da mesma forma, NUNCA desative ou remova a chave automática de proteção

contra choques elétricos (dispositivo DR), mesmo em caso de desligamentos sem
causa aparente. Se os desligamentos forem freqüentes e, principalmente, se as
tentativas de religar a chave não tiverem êxito, isso significa, muito provavelmente, que
a instalação elétrica apresenta anomalias internas, que só podem ser identificadas e
corrigidas por profissionais qualificados. A DESATIVAÇÃO OU REMOÇÃO DA CHAVE
SIGNIFICA A ELIMINAÇÃO DE MEDIDA PROTETORA CONTRA CHOQUES
ELÉTRICOS E RISCO DE VIDA PARA OS USUÁRIOS DA INSTALAÇÃO.
4.2.2.1.12. "As tomadas, antes de seu uso, devem ser testadas com a verificação
da polaridade correta dos pinos. Polarização das tomadas 2P+T (NEMA 5-15R): fase -
pino direito; neutro (ou fase nos sistemas bifásicos) - pino esquerdo; e terra - pino
inferior e para as tomadas padrão NBR 14136: fase - pino direito; neutro (ou fase nos
sistemas bifásicos) - pino esquerdo; e terra - pino central. A ligação dos condutores às
tomadas deve ser através de terminais pré-isolados adequados à bitola dos cabos. As
emendas dos cabos elétricos são sempre estanhadas e isoladas com fita de autofusão
e recobertas com fita isolante antichama."
4.2.2.1.13. A alimentação dos quadros de distribuição serão provenientes da proteção geral,

localizado na parte interna da edificação, através de circuito trifásico com proteção por
disjuntor termomagnético ajustável, corrente máxima de interrupção de 35KA e tensão
nominal 600V, e alimentação através de cabo de cobre isolado, tipo 0,6 a 1 kv,
dimensionados conforme diagrama unifilar e quadro de carga.
4.2.2.1.14. Os disjuntores serão para fixação rápida, série N, curva C, de ampacidade

adequada e fabricação Siemens ou similar. Os barramentos deverão ser cobertos por
uma placa de policarbonato (conforme item 10.3.9 alínea “a” da NR-10).
12
4.2.2.1.15. Todos os dispositivos de manobras dos circuitos elétricos deverão ter indicação de
posição (VERDE – “D”, desligado, e VERMELHO – “L”, ligado). Conforme item 10.3.9
alínea “b” da Nr-10.
4.2.2.1.16. Deverá ser colocado de forma visível em todos os dispositivos de manobras e

proteção identificação dos respectivos circuitos além das orientações afixadas na
tampa. Conforme item 10.3 alínea “b” da Nr-10.
4.2.2.1.17. Deverá ser afixado na parte externa de todos os quadros de disjuntores indicação
(QUADRO DE DISJUNTORES) Conforme item 10.3 alínea “b” da Nr-10.
4.2.2.2. SERVIÇOS DE MANUTENÇÃO E REPAROS
4.2.2.2.1. Havendo necessidade de pedido de desligamento à Concessionária, ele deverá ser

encaminhado por escrito devidamente assinado pelo responsável pela edificação.
4.2.2.2.2. Antes de se iniciar qualquer trabalho de manutenção ou reparo num circuito, deve-
se desligar o disjuntor e a chave correspondente.
4.2.2.2.3. Evitar os riscos de acidentes por corrente de retorno aterrando a instalação

desligada, antes e depois do trecho onde se irá trabalhar.
4.2.2.2.4. Para se trabalhar em aparelhos ligados no circuito, deve-se desligá-lo sempre

através de seccionadores. Caso estiverem distanciados do ponto em que será
realizada a manutenção ou reparo, os seccionadores deverão ser abertos e travados
por cadeados.
4.2.2.2.5. Para substituir um elo fusível, deve-se usar equipamentos adequados, e desligar o
disjuntor e a chave faca correspondente, antes do início do serviço.
4.2.2.2.6. Nunca desconectar os condutores de ligação à terra, e verificar periodicamente as

resistências de aterramento.
4.2.2.2.7. Todos os aparelhos e instalações devem ser mantidos em perfeito estado de

funcionamento, fazendo-se periodicamente sua limpeza, conservando-os livres de
poeira, que em contato com a umidade pode tornar-se condutora de eletricidade.
4.2.2.2.8. Os equipamentos de proteção e os materiais de operação tais como escadas,

alicates isolados, varas de manobra, etc, devem ser conservados limpos e em
condições de uso.
13
4.2.2.2.9. As luvas de borracha devem ser mantidas em lugar seco, polvilhadas de talco e
dentro de caixas apropriadas, em locais de fácil alcance, devidamente testadas a ar
comprimido.
4.2.2.2.10. Atentar para o fato de que cabos cobertos não são isolados, devendo o tratamento
dado a esse tipo de material ser o mesmo dispensado a cabos nus, portanto eles não
devem ser tocados, a não ser com equipamento apropriado para trabalho em linha
viva.
4.2.3.VERIFICAÇÃO FINAL
Todas as Instalações serão inspecionadas e ensaiadas durante a execução/ e ou quando

concluída, antes de ser colocada em serviço pelo usuário de forma a se verificar as conformidades e
prescrições das normas, de acordo com Item 7, da NBR 5410.
4.2.4.OUTRAS INSTALAÇÕES
4.2.4.1. AR CONDICIONADO
4.2.4.1.1. Será executado pontos de alimentação. o construtor executará todas as instalações

elétricas necessárias ao sistema. Conforme projeto específico de ar condicionado.
4.2.4.1.2. As conexões devem ser providas de conectores adequados, compatíveis com as

bitolas e correntes dos equipamentos, correta isolação.
MATERIAIS PARA INSTALAÇÕES
5.0 - CARACTERIZAÇÃO E APLICAÇÃO
- PRODUTO: ELETRODUTO METALICO COM ACESSÓRIOS

- TIPO: de ferro galvanizado tipo pesado, com luvas e curvas de raio longo ( raio igual ou
superior a dez vezes o seu diâmetro interno )
- FABRICANTE: Paschoal Thomeu, Apolo ou similar
- APLICAÇÃO: constituição de infra-estrutura de tubulações embutidas ou aparentes para
passagem de cabos de energia ou de comunicação, em locais onde é necessária a blindagem dos
cabos ou proteção mecânica extra.
14
PRODUTO: NOBREAK
- TIPO: Nobreak
UPS trifásica de 100 kVA de fácil instalação, ligação, utilização e manutenção com características de
produto avançadas, especificações elétricas robustas e design compacto, facilitando a continuidade da
sua atividade. Ideal para pequenos e médios centros de dados e outras aplicações críticas ao negócio,
esta UPS está preparada para EcoStruxure para lhe garantir tranquilidade com a monitorização e gestão
remotas baseadas na nuvem. É fornecida sem baterias, assim pode personalizar facilmente a sua
solução de bateria. Inclui serviço Start-Up de 5×8.
Banco de baterias externo com no mínimo 60 minutos de suportabilidade.
Inclui: Filtro de pó, Manual de instalação, Serviço de start up.
Principais características
Capacidade de potência de saída

100.0kWatts / 100.0kVA
Tensão nominal de saída
400V 3PH
Tensão nominal de entrada
400V 3PH
Tipo de ligação de entrada
Hard Wire 5-wire (3PH + N + G)
Corrente máxima de entrada
177.0A
Características & Benefícios
Conveniência
Ensaio do circuito fácil
Verifica o desempenho da UPS antes de ligar a sua carga, sem ser necessário utilizar um banco de
carga.
Instalação rápida e fácil
Deslize rapidamente a UPS compacta e leve para a respetiva posição.
Modo ECO
Modo de funcionamento que deriva componentes eléctricos não utilizados em boas condições de
alimentação d forma a alcançar uma alta eficiência de funcionamento, sem sacrificar a protecção
Acesso frontal de serviço
Simplifica a instalação e a manutenção da UPS, enquanto minimiza as necessidades de espaço.
Instalação simples
Incluindo os disjuntores de entrada, de saída e de derivação, assim como o comutador de paragem de
emergência (EPO), simplifica o planeamento de instalação e acelera a implementação.
Protecção
Placa SNMP opcional
15
Quando adquirir a placa SNMP, poderá monitorizar e gerir remotamente o estado da UPS através da
interface de rede da UPS ou através dos pacotes de software EcoStruxure IT, aptos para computação na
cloud e no local. Clique aqui para obter mais informações sobre o EcoStruxure IT.
Janela de Tensão de Entrada Larga
Poupa a energia da sua bateria para quando necessitar realmente dela – durante cortes de energia!
Filtros para poeiras substituíveis
proteja a UPS em ambientes difíceis.
Capacidade paralela
Podem ser colocadas várias unidades em paralelo para cumprir a potência instalada e os requisitos de
redundância
Especificações Técnicas:
Saída
Potência máxima configurável (Watts) 100.0kWatts / 100.0kVA
Distorção da tensão de saída Menos que 3%
Frequência de saída (sincronizada com os principais) 50 Hz, 60 Hz
Outras Tensões de Saída 380, 415
Factor de pico do carregamento 3 : 1
Topologia Conversão dupla online
Tipo forma de onda Onda sinusoidal
Operação em sobrecarga 150% durante 1 minuto, 125% durante 10 minutos
DHT da Tensão de Saída <3% para carga linear e <5% para carga não-linear
Bypass Bypass estático incorporado
Entrada
Frequência de entrada 40 – 70 Hz
Margem de entrada em funcionamento normal 342 – 477V
Entrada da Distorção Harmónica Total Menos de 3% para plena carga
Outras Tensões de Entrada 380, 415
Curto-Circuito Admissível Máximo (Icw) 10.0kAmps
Factor de potência de entrada a plena carga 0.99
Baterias e autonomia
Tipo de bateria Sem bateria interna – usa bateria externa
Comunicações & Gestão
Porta de interface (s) E3M_ColdStart, E3M_parallel, E3S_TempSensor
Painel de controlo Interface utilizador em cristais líquidos sensível ao toque
Alarme audível Alarmes acústicos e visuais com prioridade por severidade
Available SmartSlot™ Interface Quantity 1
Físico
Altura máxima 915mm, 91.5cm
Largura máxima 360mm, 36.0cm
Profundidade máxima 850mm, 85.0cm
Peso líquido 145.0kg
Peso bruto 169.0kg
Altura com embalagem 1140mm, 114.0cm
Largura com embalagem 475mm, 47.5cm
Profundidade com embalagem 965mm, 96.5cm
Ambiente
Temperatura de funcionamento 0 – 40 °C
16
Humidade relativa 0 – 95 (non-condensing) %
Altitude 0-1476.3metros
Temperatura de armazenamento -25 to 55 °C
Humidade relativa de armazenamento 0 – 95 (non-condensing) %
Altitude de armazenamento 0-15000metros
Ruído audível a 1 metro da superfície da unidade 65.0dBA
Online thermal dissipation 18767.0BTU/hora
Protection Class IP 20
Conformance
Approvals EN/IEC 62040-1, IEC 62040-2, IEC 62040-3, IEC 62040-4
Garantia 1 ano on-site repair or replace with factory authorized Start-Up
- FABRICANTE: SMS, APC SHCNEIDER ou similar

- APLICAÇÃO: tem a função de alimentar o equipamento no tempo zero, sem qualquer
interrupção de energia e evitando seu desligamento, que pode representar onerosas interrupções,
reagendamento de pacientes e danos caros a componentes eletrônicos sensíveis dos equipamentos.
- PRODUTO: ELETRODUTO PVC COM ACESSÓRIOS

- TIPO: PVC rígido, rosqueável
- FABRICANTE: Tigre ou similar
passagem de cabos de energia embutidos em alvenaria.
- PRODUTO: CONDULETES
- TIPO: em alumínio fundido para passagem/saída de cabeamento
- FABRICANTE: Moferco, Wetzel ou similar
passagem de cabos de energia ou de comunicação, em locais onde é necessária a blindagem dos
cabos ou proteção mecânica extra.
- PRODUTO: CONDUTORES DE ENERGIA

- TIPO: cabos de cobre, flexíveis, com isolação de PVC não propagante a chama ou de gases
tóxicos, classe de isolação 750V.
- FABRICANTE: PRYSMIAN, Ficap ou similar

- APLICAÇÃO: Alimentadores gerais de quadros de força e circuitos terminais dos quadros de
distribuição.
- PRODUTO: CONDUTORES DE ENERGIA

- TIPO: cabos de cobre, flexíveis, com isolação PVC, EPR ou XLPE, classe de isolação 0,6/1kV,
ANTICHAMA LIVRE DE HÁLOGENIO.
- FABRICANTE: PRYSMIAN, Ficap ou similar
- APLICAÇÃO: Ramal de entrada e alimentador geral do QDG
- PRODUTO: FITA ISOLANTE

- TIPO: fita antichama convencional e auto fusão
- FABRICANTE: PRYSMIAN, 3M ou similar
- APLICAÇÃO: isolamento de emendas dos fios de circuitos elétricos.
- PRODUTO: TERMINAL DE PRESSÃO PRE-ISOLADO
17
- TIPO: terminal tipo anel, em cobre eletrolitico, revestido de estanho por processo
eletrodeposição.
- FABRICANTE: Magnet, Burdy ou similar
- APLICAÇÃO: para terminações de cabos flexíveis na ligação de barramentos .
- PRODUTO: TERMINAL DE PRESSÃO PRE-ISOLADO

- TIPO: terminal tipo agulha ou anel, para cabo em cobre eletrolitico, revestido de estanho por
processo eletrodeposição.
- FABRICANTE: Conexel, AMP ou similar
- APLICAÇÃO: para terminações de cabos flexíveis em disjuntores e tomadas.
- PRODUTO: DISJUNTORES
- TIPO: mini-disjuntor de atuação lenta, tipo C, Norma NBR IEC 60898, 250V, 60Hz (mono e
tripolar) – para capacidades até 80 A e corrente máxima de interrupção até 5 kA.
- FABRICANTE: Siemens, Klockner Moeller ou similar.
- APLICAÇÃO: Nos quadros de força e distribuição de circuitos.
- PRODUTO: DISJUNTOR GERAL

- TIPO: disjuntor tripolar, Norma IEC ou Nema, capacidades de interrupção acima de10 kA,
tripolares.
- FABRICANTE: Siemens, ou similar padrão Europeu.
- APLICAÇÃO: Disjuntores gerais nos quadros de força e medição
- PRODUTO: TOMADAS DE ENERGIA

- TIPO: 2 pinos chatos mais terra, 15 A-250V ( ref. 543-13 da Pial )
- FABRICANTE: Pial, Primelétrica, Steck ou similar
- APLICAÇÃO: tomadas dos circuitos elétricos de computadores
- PRODUTO: TOMADAS DE ENERGIA ( Rede comum)

- TIPO: Universal, 250V, 15 A
- FABRICANTE: Pial, Primelétrica, Steck ou similar
- APLICAÇÃO: pontos de tomadas de uso geral ou equipamentos que não sejam de automação.
- PRODUTO: ETIQUETA DE IDENTIFICAÇÃO

- TIPO: auto colante
- FABRICANTE: Brady, Panduit ou similar
- APLICAÇÃO: Identificação de quadros , tomadas, etc.
- PRODUTO: ETIQUETA DE IDENTIFICAÇÃO

- TIPO: Anilha
- FABRICANTE: Reimold, Pial ou similar
- APLICAÇÃO: Identificação de cabos.
- PRODUTO: ABRAÇADEIRAS
- TIPO: de nylon, na cor branca
- FABRICANTE: Cemar ou similar
- APLICAÇÃO: Organização de cabos em quadros
- PRODUTO: CAIXAS DE PASSAGEM

- TIPO: de alumínio, tampa anti-derrapante, dimensões em projeto
- FABRICANTE: Wetzel, Perfrim, Condupisos ou similar
- APLICAÇÃO: para passagem de cabos de elétrica.
18
- PRODUTO: FILTRO DE LINHA
- TIPO: módulo protetor contra surtos, tensão 220 Volts (conforme projeto), com 4
tomadas (mínimo) padrão NEMA 5-15R, cordão de 3 metros e plugue padrão 5-15P.
- DESEMPENHO ELETRICO: 2 condutores protegidos, tempo de resposta zero no modo
comum, corrente de pico admissível (modo comum e transverso) em onda padrão 8x20
micro segundos igual a 10 kA (220 Volts), capacidade energética mínima de 300 J (220
Volts), corrente de consumo normal de 15 A protegida por disjuntor monofásico ou
bifásico (conforme a rede), filtro de EMI/RFI com atenuação melhor que 30 dB de 0,1 a 1
MHz, tensão máxima de condução para 1 mA de 500 Volts (220 Volts), proteção contra
inversão de polaridade por disjuntor ou fusível em ambas as fases e indicação por led,
indicação por led de tomadas energizadas, com garantia mínima de 3 anos.
-FABRICANTE: INTELLI/ELEMATTI, APC, SCINTILLA, POWERWARE,
CLAMPER ou similar.
-APLICAÇÃO: Para ligação entre a tomadas de energia e os equipamentos a serem
protegidos.
PRODUTO: CABOS DE ENERGIA

TIPO: cabo tipo PP 3 x 2,5 mm² .
FABRICANTE: PRYSMIAN ou equivalente
APLICAÇÃO: Extensões.
CRITÉRIO PARA ACEITAÇÃO DE EQUIVALENTES
4.3. Os produtos, materiais, marcas e tipo mencionados caracterizam apenas fabricantes ou fornecedores
que informam atender as exigências de especificação. A CONTRATANTE admitirá o emprego de
equivalentes, mediante solicitação do INSTALADOR, por escrito, à FISCALIZAÇÃO, que baseará sua
decisão no critério da analogia, conforme segue:
4.4. Se as circunstâncias ou condições locais tornarem aconselhável a substituição de alguns dos materiais
especificados, a utilização dos mesmos obedecerá ao disposto nos itens subseqüentes, e só poderá
ser efetuada mediante expressa autorização, por escrito, a FISCALIZAÇÃO, para cada caso particular
e será regulada pelo critério de analogia definido a seguir:
4.4.1.Dois materiais ou equipamentos apresentam analogia total ou equivalente, se desempenharem

idêntica função construtiva e apresentarem as mesmas características exigidas na
especificação ou no serviço afeto a elas.
4.4.2.Dois materiais ou equipamentos apresentam analogia parcial ou semelhante se

desempenharem idêntica função construtiva, mas não apresentarem as mesmas característica
exigidas na especificação ou no serviço afeto a elas.
4.4.3.Na eventualidade de uma semelhança, a substituição se processará com a correspondente

compensação financeira para uma das partes, conforme o caso.
4.4.4.O critério de analogia referido será estabelecido em cada caso pela FISCALIZAÇÃO, sendo
objeto de registro no “Diário de Obras”.
19
4.4.5.Nas especificações, a identificação de materiais ou equipamentos por determinada marca,
implica apenas a caracterização de uma analogia, ficando a distinção entre equivalência e
semelhança subordinada ao critério de analogia estabelecido conforme itens anteriores.
4.4.6.A consulta sobre analogia envolvendo equivalência ou semelhança será efetuada por escrito
em tempo oportuno, pelo INSTALADOR, em nenhuma hipótese, que dita consulta sirva para
justificar o não cumprimento dos prazos estabelecidos na documentação contratual.
4.4.7.Deverão ser fornecidos à Fiscalização especificações técnicas completas dos materiais ou

equipamentos ofertados como similares, em documento original.
4.4.8.É facultada à Fiscalização a prerrogativa de exigir, sempre que necessário, a seu juízo, testes e
ensaios laboratoriais para comprovação das características técnicas de materiais ou
equipamentos ofertados como similares.
4.5. GARANTIAS
4.5.1.O Construtor fornecerá a CONTRATANTE, catálogos e garantias de todos os equipamentos

utilizados tais como: quadros, chaves, racks, luminárias, reatores, etc, bem como dos serviços
executados, com período mínimo de 12 meses contados a partir da emissão do recebimento da
obra.
Autor dos Projetos:
20
Eduardo Pires da Rocha - Eng. Elet. CREA-GO 14.909/D
21
Arquivo: ELE_CAB_UTI5_REV_1-Lista
Num, Quant, Und, Dimensão Código

1 8 pc 3/4"
2 1 pc SRS-38-B25
3 4 pc SRS-31-B25
4 1 pc SRS-32-B25
5 1.1 Barra 250mmx50mm SRS-200-B25
8 3 pc SRS-63-B07
9 3 pc SRS-46-B25-07
10 52 pc 3/4"
Cabeamento Estruturado

1 2 pc
2 78 pc
3 38 pc
4 1 pc
5 1 pc
6 40 pc

1 19 pc
2 1 pc

1 14 pc 75mm
2 2 pc 25mm
3 22 pc 75mm
4 34 pc 20mm
5 2 pc 40mm
6 9 pc 75mm
7 4 pc 75mm
8 31 pc 20mm
9 2 pc 25mm
10 1 pc 40mm
11 9.58 m 25mm
12 0.33 m 20mm
13 11.69 m 25mm
14 11.81 m 75mm
15 27.74 m 75mm
16 9.11 m 25mm
17 3.04 m 40mm
18 2.27 m 75mm
19 36.65 m 20mm
20 3.04 m 25mm
21 12.14 m 20mm
22 0.76 m 40mm
23 57.81 m 20mm
24 109.91 m 25mm
25 44.82 m 75mm
26 19.61 m 20mm
27 1.09 m 25mm
28 18 pc 75mm
29 8 pc 75mm
30 4 pc 25mm
31 62 pc 20mm
32 2 pc 40mm

1 10 pc
2 1 pc
3 1 pc

1 18 pc
2 18 pc
Fiação e Dispositivos de Proteção

1 20.19 m om4 2FO
2 240.31 m RG6
3 20.19 m CI-50-50P
4 6835.44 m Cat,6
Eletrocalha
Descrição
2 Saídas p/ Eletroduto
Cruzeta Horizontal 90 'U' 250x50mm
Curva Horizontal 90 'U' 250x50mm
Curva Vertical externa 90 'U' 250x50mm
Eletrocalha perfurado 'U' com tampa - Parede
Eletrocalha perfurado 'U' com tampa - Teto
Flange 75x50mm
Redução Concentrica 'U' 250x50x75mm
Saídas p/ Eletroduto
Cabeamento Estruturado
Descrição
BANDEIJA FIXA + DVR - CFTV - VER ESPECIFICAÇÃO
Caixa de passagem 2x4""
Conjunto 4x2 com 2 tomadas RJ 45 CAT,6
Quadro de Distribuição - LAN
Quadro de Distribuição - LAN2
Tomada RJ45 CAT6 no teto (2P) H=TETO OU ENTREFORRO
CFTV
Descrição
CÂMERA CFTV
DVR - VER ESPECIFICAÇÃO
Eletrodutos
Descrição
Conjunto Bucha-Arruela - FG
Conjunto Bucha-Arruela - PVC RIGIDO
Curva roscável macho - FG
Curva roscável macho - PVC RIGIDO
Eletroduto Corrugado PVC Anti-chama - Parede
Eletroduto Corrugado PVC Anti-chama - Piso
ELETRODUTO FG - Parede
ELETRODUTO FG - Teto
ELETRODUTO PVC RIGIDO - Parede
ELETRODUTO PVC RIGIDO - Teto
Luva roscável - FG
Luva roscável - PVC RIGIDO
Caixa de Passagem
Descrição
Caixa Passagem em aluminio fundido, sob, 20x20x12,4cm, H=teto/entreforro
Caixa Passagem em aluminio fundido, emb parede, 20x20x12,4cm, H=30cm
Imagem
Descrição
Conjunto 2 Tomada p/ Antena TV - CX 4x4 H= TETO
Descrição
Cabo de Fibra Ótica - Fibra Optica Multimodo
Cabo para antena - Cabo coaxial
Cabo telefônico - Fio para telefone FI
Cabo UTP - UTP
PROJEÇÃO COBERTURA
Vestiário/Banheiro
.
Func. Masc. DML
4.73 m² 2.28 m² ø 10 mm
BANHEIRO BANHEIRO
BANHEIRO
PLANTONISTA ISOLAMENTO 02
PLANTONISTA
FEMININO INTENSIVISTA 5.44 m²
4.65 m² 5.62 m²
Vestiário/Banheiro
Func. Fem.
4.73 m² FARMÁCIA
SATÉLITE
11.97 m²
ARMÁRIO
DE TRATAMENTO
INTENSIVO 09
LEITOS - 02
110.22 m²
BEBEDOURO
COPA
FUNCIONÁRIOS SALA DE
10.85 m² ENTREVISTA
8.05 m² QUARTO
MICROONDAS
PLANTONISTA
FUNC. FEMININO QUARTO
12.96 m² PLANTONISTA
ARMÁRIO INTENSIVISTA
7.65 m²
ROUPARIA
Posto de
Enfermagem/ Área
ANTECÂMARA 02 e Serviços de
.
ARMÁRIO
1.82 m² DEPÓSITO DE Enfermagem 02
EQUIPAMENTOS 8.41 m²
E MATERIAIS
4.37 m²
VEM DO QUADRO DE ANTENA
EXISTENTE
CIRCULAÇÃO 01 CIRCULAÇÃO 02
38.17 m² 11.05 m²
Posto de
Enfermagem/ Área
e Serviços de
ÁREA P/ ÁREA P/ Enfermagem 01
ESCANINHOS ANTECÂMARA 01 8.41 m²
HIGIENIZAÇÃO 1.79 m²
VISITANTES 5.05 m²
3.75 m²
6.06 m²
39 escaninhos
QUARTO
PLANTONISTA ARMÁRIO
FUNC.MASCULINO
12.83 m²
ÁREA COLETIVA
SALA DE DE TRATAMENTO
UTILIDADES INTENSIVO 09
13.39 m² LEITOS - 01
110.11 m²
ARMÁRIO
ELEVADOR 02 ELEVADOR 03 ELEVADOR 04

A= 6.28 m²
A= 6.71 m² A= 6.71 m²
BANHEIRO
PACIENTES
6.79 m²
BANHEIRO BANHEIRO
CUBA DE LAVGEM
MASCULINO 5.43 m²
4.64 m²
PLANTA UTI5 - TV
ESC.:1:50
Vestiário/Banheiro
.
Func. Masc. DML

4.73 m² 2.28 m² ø 10 mm
BANHEIRO BANHEIRO
BANHEIRO
PLANTONISTA
FEMININO INTENSIVISTA 5.44 m²
4.65 m² 5.62 m²
Vestiário/Banheiro
Func. Fem.
4.73 m² FARMÁCIA
SATÉLITE
11.97 m²
ARMÁRIO
DE TRATAMENTO APROVAÇÃO:
INTENSIVO 09
LEITOS - 02
110.22 m²
BEBEDOURO
COPA
FUNCIONÁRIOS SALA DE
10.85 m² ENTREVISTA
8.05 m² QUARTO
MICROONDAS
PLANTONISTA
12.96 m² PLANTONISTA
ARMÁRIO INTENSIVISTA
7.65 m²
ROUPARIA
Posto de
Enfermagem/ Área
ANTECÂMARA 02 e Serviços de
.
ARMÁRIO
1.82 m² DEPÓSITO DE Enfermagem 02
VEM DO CPD EQUIPAMENTOS 8.41 m²
E MATERIAIS
4.37 m²
CIRCULAÇÃO 01 CIRCULAÇÃO 02
38.17 m² 11.05 m²
REVISÃO DATA DESENHO APROVAÇÃO REVISÃO DATA DESENHO APROVAÇÃO

Posto de REV-00 05/05/2022 EPR EPR
Enfermagem/ Área
e Serviços de
REV-01 05/06/2022 EPR EPR
ÁREA P/ Enfermagem 01 REV-02 24/06/2022 EPR EPR
ÁREA P/ ANTECÂMARA 01
ESCANINHOS HIGIENIZAÇÃO 8.41 m²
1.79 m²
PROJETO CAB. EST./ CFTV/ TV

VISITANTES 5.05 m²
3.75 m²
6.06 m²
39 escaninhos
QUARTO
PLANTONISTA
FUNC.MASCULINO
ARMÁRIO UTI5 - HUGO
12.83 m² ENDEREÇO:
ÁREA COLETIVA Av. 31 de Março com 5º Radial, S/N- Setor Pedro Ludovico. GOIÂNIA-GO
SALA DE DE TRATAMENTO
UTILIDADES INTENSIVO 09
13.39 m² LEITOS - 01
110.11 m²
ARMÁRIO PROPRIETÁRIO:
HOSPITAL DE URGENCIAS DE GOIANIA - HUGO
-
ELEVADOR 02 ELEVADOR 03 ELEVADOR 04 PROPRIETARIO: SECRETARIA DE ESTADO DE SAÚDE
A= 6.28 m²
A= 6.71 m² A= 6.71 m² CNPJ:02.529.964/0008-23
BANHEIRO
PACIENTES
6.79 m²
AUTOR DO PROJETO:
BANHEIRO BANHEIRO ENG. ELETRICISTA EDUARDO PIRES DA ROCHA - CREA- 14.909-D/GO - 62-981812160
CUBA DE LAVGEM
PLANTONISTA ISOLAMENTO 01 WALTER & ATHOS ARQUITETOS ASSOCIADOS S/S - INSCR. MUNIC. - 145590-7 - CAU 5630-8
MASCULINO 5.43 m²
4.64 m²
RESPONSÁVEL TÉCNICO:
DESCRIÇÃO DOS PAVTOS:
TÉRREO 01
CONTEÚDO: ÁREA DO TERRENO ORIGINAL:
FOLHA:
PLANTA BAIXA 15.839,18 m²
LEGENDA
02 /02
ÁREA À CONSTRUIR:
walter& athos 508,34 m²
arquitetos ÁREA TOTAL DA CONSTRUÇÃO:
PLANTA UTI5 - CABEAMENTO ESTRUTURADO E CFTV associados s/s -

PROJEÇÃO COBERTURA 3285-7135 ÁREA PERMEÁVEL: DATA:
ESC.:1:50 - 05/04/22
ÁREA APROVADA: ARQUIVO: DESENHO:
- Aprovador Autor
ESPECIFICAÇÃO CFTV - REFERÊNCIA OU SIMILAR:
*MAIS INFOMRAÇÕES VER CADERNO DE ENCARGOS
CÂMERAS:
VIP 1230 D - 2,8mm
Câmera IP
As VIPs Intelbras são câmeras de segurança para sistemas de monitoramento e vigilância por vídeo IP.
Podem ser utilizadas com os sistemas de CFTV Intelbras, para um sistema de monitoramento seguro, estável e integrado. Sua
instalação e gerenciamento podem ser feitos através de interface web de forma rápida e fácil.
Especificações técnicas
VIP 1230 D
Sensor de imagem
Obturador eletrônico
Manual: 1/3s ~ 1/100.000s
Pixels efetivos
Iluminação mínima 0,1 lux/F2.0 (Colorido, 1/3s, 30IRE)
0 lux/F2.0 (IR ligado)
Relação sinal-ruído >50 dB
Controle de ganho
Balanço do branco
Personalizado
Compensação de luz de fundo BLC/ HLC/ DWDR (60dB)
Perfil Dia & Noite
GRAVADOR CFTV:
NVD 1316
Gravador Digital de Vídeo
NOTAS CABEAMENTO ESTRUTURADO

1 - TODAS AS TUBULAÇÕES PARA REDE LÓGICA (CABO UTP) SERÃO METÁLICAS QUANDO NÃO INDICADOS. É Onvif Perfil S
PROIBIDO A UTILIZAÇÃO DE MANGUEIRAS, CONFORME NBR 5410/05. Especificações técnicas
SistemaProcessador Principal Microprocessador dual core de alto desempenhoSistema operacional Entrada de
2 - ELETRODUTOS NÃO COTADOS: Ø25(1") (mínima) vídeoSuporte para câmeras IP 16Protocolos suportados Suporte a fluxos de video simultâneos
(streams) de uma mesma câmera3Suporte à câmeras de outras marcas¹ Onvif Perfil S
3 - A CABEAÇÃO LÓGICA SERÁ COMPOSTA POR CABO UTP CATEGORIA 6, 4 PARES - 2 CABOS POR PONTO ÁudioEntrada para áudio 1 canal RCA
Suporte à câmeras IP com áudio 16
*INTERLIGAR COM O SISTEM EXISTENTE
2 - CADA PONTO RECEBERÁ, NO MÁXIMO, 02 (DOIS) CONECTORES RJ45-FEMEA, E CONSEQUENTEMENTE, 02 (DOIS)

Compressão de áudio suportado G.711 e AAC
VisualizaçãoSaídas de vídeo 1 HDMI e 1 VGA
CABOS DE 04 (QUATRO) PARES, CATEGORIA 6-UTP.
Resoluções suportadas no monitor HDMI 1
Resoluções suportadas no monitor HDMI 2
5 - TODOS OS PONTOS (TOMADAS, CAIXAS, QUADROS) E PATCH PANELS DEVERÃO SER IDENTIFICADOS COM Resoluções suportadas no monitor VGA 1
ETIQUETAS ADESIVAS. AS CABEAÇÕES SERÃO IDENTIFICADAS POR ETIQUETAS ADEQUADAS (PADRÃO Resoluções suportadas no monitor VGA 2
TIA/EIA 568). Comprimento máximo indicado para cabo HDMI/VGA 5 metros / 10 metros
Quantidade de canais exibidos na tela 1, 4, 8, 9, 16
6 - O SISTEMA TELEFÔNICO SERÁ INTEGRADO À REDE DE CABEAMENTO ESTRUTURADO (CABO UTP) Resoluções suportadas na visualização
ATRAVÉS DE CONEXÕES NO RACK DA SALA TC (SALA ON LINE). CABERÁ AO CONSTRUTOR:
1 - FORNECER OS PATCH PANEL, CONFORME DETALHE DO RACK
2 - PROVIDENCIAR TODAS AS CONEXÕES ENTRE A CENTRAL PABX E OS PATCH PANELS DE TELEFONIA.
3 - INSTALAR TODAS AS CABEAÇÕES, INCLUSIVE AS PRIMÁRIAS ENTRE O POSTE E O QT.
4 - PROVIDENCIAR APROVAÇÃO DO PROJETO JUNTO À CONCESSIONÁRIA DE TELEFONIA SE EXIGIDO PELA
MESMA.
5 - EXECUTAR AS INSTALAÇÕES DO RAMAL DE ENTRADA DE TELEFONIA CONFORME NORMAS DA
CONCESSIONÁRIA LOCAL.
7 - TODOS OS SERVIÇOS RELATIVOS AO SISTEMA TELEFÔNICO DEVERÃO SER EXECUTADOS POR FIRMA OU
TÉCNICO ESPECIALIZADO, COM CAPACIDADE TÉCNICA COMPROVADA E PREVIAMENTE SUBMETIDA AO CRITÉRIOS DE EXECUÇÃO
CONTRATANTE PARA ANUÊNCIA. O EXECUTOR DEVERÁ, NO MÍNIMO, SEGUIR AS SEGUINTES ORIENTAÇÕES ABAIXO DESCRITAS:
8 - AO FINAL DOS SERVIÇOS, O CONSTRUTOR DEVERÁ ENTREGAR O SISTEMA TELEFÔNICO EM PERFEITO 1- SOLICITAR ESCLARECIMENTO SOBRE O PROJETO SEMPRE QUE HOUVER DIVERGÊNCIAS ENTRE
FUNCIONAMENTO, FICANDO SOB SUA RESPONSABILIDADE TODAS AS CONEXÕES E LIGAÇÕES (CONEXÕES AS PLANTAS E ESPECIFICAÇÕES.
NOS QUADROS, CONEXÕES ENTRE RACK, PABX, QT E ETC).
2- NÃO DEVE PREVALECER-SE DE QUALQUER ERRO INVOLUNTÁRIO, OU DE QUALQUER OMISSÃO
9 - TODO O SISTEMA DE CABEAMENTO ESTRUTURADO UTILIZARÃO COMPONENTES CATEGORIA 6. EVENTUALMENTE EXISTENTE PARA EXIMIR-SE DE SUAS RESPONSABILIDADES.
10 - OS CABOS DE COMUNICAÇÃO NÃO PODEM SOFRER EMENDAS. 3- OBRIGA-SE A SATISFAZER TODOS OS REQUISITOS CONSTANTES DOS DESENHOS E MEMORIAL DESCRITIVO.
4- NO CASO DE ERROS OU DISCREPÂNCIA, AS ESPECIFICAÇÕES DEVERÃO PREVALECER SOBRE OS DESENHOS,

11 - OS ELETRODUTOS SERÃO FIXADOS NOS QUADROS, CAIXAS, E ELETROCALHAS COM BUCHAS E ARRUELAS. DEVENDO O FATO DE QUALQUER MODO SER COMUNICADO AO PROJETISTA.
12 - TODA CURVA DE ELETRODUTO DEVE TER RAIO IGUAL A 10 (DEZ) VEZES O SEU DIÂMETRO NOMINAL. 5- TODOS OS ADORNOS, MELHORAMENTOS, ETC., INDICADOS NOS DESENHOS OU NOS DETALHES
h=2,50m a 2,70m
OU PARCIALMENTE DESENHADOS PARA QUALQUER ÁREA OU LOCAL EM PARTICULAR, DEVERÃO SER

13 - APÓS A INSTALAÇÃO, TODO O CABEAMENTO DEVE SER TESTADO E CERTFICADO PARA A CATEGORIA 6 CONSIDERADOS PARA ÁREAS OU LOCAIS SEMELHANTES, A NÃO SER QUE HAJA INDICAÇÃO OU ANOTAÇÃO EM CONTRATO.
COM EQUIPAMENTO ADEQUADO PARA 1000 Mhtz, BIDIRECIONAL CONFORME NORMA EIA/TSB-67.
6- PARA OS SERVIÇOS DE EXECUÇÃO DAS INSTALAÇÕES CONSTANTES DO PROJETO E DESCRITO NOS RESPECTIVOS
14 - O ESPAÇAMENTO MÁXIMO ENTRE AS ABRAÇADEIRAS DEVE SER DE 120 cm. MEMORIAIS, O EXECUTOR SE OBRIGA A SEGUIR AS NORMAS OFICIAIS VIGENTES, BEM COMO AS PRÁTICAS USUAIS
CONSAGRADAS PARA UMA PERFEITA EXECUÇÃO DOS SERVIÇOS.
15 - FICARÁ A CARGO DO CONSTRUTOR O REMANEJAMENTO, ADEQUAÇÃO, MONTAGEM DE
RACK'S E COMPONENTES NÃO ATIVOS E LIGAÇÃO COM SISTEMA EXISTENTE; 7- SERÁ NECESSÁRIO, MANTER CONTATO COM AS REPARTIÇÕES COMPETENTES, A FIM DE OBTER AS NECESSÁRIAS
16- RESISTÊNCIA DE TERRA EM QUALQUER ÉPOCA DO ANO NÃO DEVERÁ SER SUPERIOR A 10 OHMs. APROVAÇÕES DOS SERVIÇOS A SEREM EXECUTADOS, BEM COMO FAZER OS PEDIDOS DE LIGAÇÕES E INSPEÇÕES.
8- O EXECUTOR OBRIGA-SE A ENTREGAR SÓ AO CLIENTE, APÓS O TÉRMINO DA OBRA, TODOS OS ARQUIVOS

DETALHE - INSTALAÇÃO DE DETALHE - INSTALAÇÃO DE 17- OS ELETRODUTOS SEM ESPECIFICAÇÃO DE FIAÇÃO DEVERÃO SER PROVIDOS DE ARAME GUIA N. 16 AWG.
ELETRÔNICOS DOS PROJETOS MODIFICADOS "AS BUILT" AUTORIZADOS PELO PROJETISTA.
CÂMERA EM FORRO CÂMERA EM PAREDE
S/ESCALA S/ESCALA 9- OS MATERIAIS E EQUIPAMENTOS A SEREM EMPREGADOS NESTA OBRA SERÃO NOVOS E COMPROVADAMENTE
DE PRIMEIRA QUALIDADE.
NOTAS CFTV
APROVAÇÃO:
1 - AS TUBULAÇÕES DE CFTV SERÃO SEMPRE MÉTALICAS, AÇO GALVANIZADO QUANDO NÃO INDICADAS. DE
ACORDO COM NBR 5624, COM BITOLA MÍNIMA DE Ø25(1"). NÃO É PERMITIDO A UTILIZAÇÃO DE MANGUEIRAS,
CONFORME NBR 5410/04.
2 - EM CADA PONTO DE CÂMERA INSTALAR CAIXAS DE PASSAGEM. AS CAIXAS DE PASSAGEM DEVERÃO SER
DISTINTAS PARA ENERGIA E SINAL.
3 - SERÃO UTILIZADAS TUBULAÇÕES DISTINTAS PARA CABOS DE ENERGIA E CABOS DE SINAL DAS CÂMERAS.
4 - OS PONTOS DE CÂMERAS DEVEM SER EXECUTADOS DE MODO A PERMITIR FÁCIL INSTALAÇÃO DE

CABEAÇÃO QUANDO DA INSTALAÇÃO DO SISTEMA CFTV. AS CAIXAS DE PASSAGEM EM ENTREFORROS
DEVEM SER ACESSÍVEIS SEM DEMOLIÇÃO DE FORROS, COM CONSTRUÇÃO DE ALÇAPÕES 20x20cm.
5 - DVR'S, CÂMERAS, SUPORTES, FONTES, RACK'S, SWITCHES SERÃO FORNECIDOS PELO CONTRATANTE.
FORNECER E INSTALAR DEMAIS COMPONENTES.
6 - TODAS AS CAIXAS DE PASSAGEM (CONDULETES) DEVEM TER AS REBARBAS REMOVIDAS E SERÃO

DOTADAS DE BUCHAS E ARRUELAS NA CONEXÃO COM ELETRODUTOS.
7 - TODAS AS CAIXAS METÁLICAS DO SISTEMA, INCLUINDO TUBULAÇÕES, RACKS E CAIXAS. DEVEM SER
ATERRADAS. REVISÃO DATA DESENHO APROVAÇÃO REVISÃO DATA DESENHO APROVAÇÃO
REV-00 05/05/2022 EPR EPR
8 - OS CABOS DEVEM SER IDENTIFICADOS COM ANILHAS PLÁSTICAS EM AMBOS OS EXTREMOS, REV-01 05/06/2022 EPR EPR
REV-02 24/06/2022 EPR EPR
CONFORME NUMERAÇÃO DADA EM PROJETO ESPECÍFICO. A MESMA IDENTIFICAÇÃO DEVE CONSTAR NO
PATCH PANEL, UTILIZANDO-SE ETIQUETAS ADEQUADAS E INDELÉVEIS. PROJETO CAB. EST./ CFTV/ TV
9 - AS CÂMERAS DE VÍDEO COLORIDAS DEVEM SER INSTALADAS EM SUPORTES E CAIXAS DE PROTEÇÃO, UTI5 - HUGO
NUMERADAS SEQÜENCIALMENTE, CONFORME PROJETO, ESTANDO DE ACORDO COM A NUMERAÇÃO DA
ENDEREÇO:
SAÍDA MULTIPLEXADA DO DVR. Av. 31 de Março com 5º Radial, S/N- Setor Pedro Ludovico. GOIÂNIA-GO
10 - O INSTALADOR DEVE EFETUAR O AJUSTE DE FOCO E ENQUADRAMENTO DE CADA CÂMERA ANTES DA

ACEITAÇÃO DO SISTEMA PELO CONTRATANTE.
11 - PARA ACABAMENTO DOS CABOS DE ENERGIA E DE SINAL QUANDO APARENTES (NA LIGAÇÃO ÀS PROPRIETÁRIO:
CÂMERAS OU DENTRO DO RACK) DEVE SER UTILIZADA ESPIRAL DE PVC. -
PROPRIETARIO: SECRETARIA DE ESTADO DE SAÚDE
12 - FICARÁ A CARGO DO CONSTRUTOR O REMANEJAMENTO, ADEQUAÇÃO, MONTAGEM DE CNPJ:02.529.964/0008-23
RACK'S E COMPONENTES NÃO ATIVOS E LIGAÇÃO COM EXISTENTE;
AUTOR DO PROJETO:
ENG. ELETRICISTA EDUARDO PIRES DA ROCHA - CREA- 14.909-D/GO - 62-981812160
WALTER & ATHOS ARQUITETOS ASSOCIADOS S/S - INSCR. MUNIC. - 145590-7 - CAU 5630-8
TÉRREO 01
FOLHA:
NOTAS 15.839,18 m²
DETALHES
01 /02
ÁREA À CONSTRUIR:
associados s/s -
3285-7135 ÁREA PERMEÁVEL: DATA:
- 05/04/22
- Aprovador Autor
ELE_CAB_UTI5_REV_2.dwg
Arquivo: ELE_CHA_ENF_UTI5_REV_0A-Lista

1 4 pc SRS-31-B05
3 1.6 Barra 25mmx25mm SRS-30-A02
5 22 pc 3/4"

1 2 pc

1 40 pc 20mm
2 8 pc 32mm
3 24 pc 20mm
4 4 pc 32mm
5 13.29 m 20mm
6 3.3 m 32mm
7 36.4 m 32mm
8 40.92 m 20mm
9 12.14 m 32mm
10 9m 32mm
11 38.2 m 20mm
12 48 pc 20mm
13 8 pc 32mm

1 4 pc

1 2 pc
2 2 pc
3 20 pc

1 208.77 m 1,5 mm²
2 219.9 m 1,5 mm²
3 677.43 m 1,5 mm²
Eletrocalha
Descrição
Duto aéreo perfurado 'U' - Teto
Duto aéreo simples 'U' liso - Teto
CFTV
Descrição
DVR - VER ESPECIFICAÇÃO
Eletrodutos
Descrição
Caixa de Passagem
Descrição
CHAMADA DE ENFERMAGEM
Descrição
Chamada de Banheiro - H=110CM OU INDICADO
Sinalizador de Porta/ iluminação auxiliar de emergência - H=210CM OU INDICADO
Unidade de Comando | Perinha: Na cabeceira - H=110CM OU INDICADO
Descrição
Fio cabo 750 V - PVC - 70°C - Condutor Negativo
Fio cabo 750 V - PVC - 70°C - Condutor Positivo
Fio cabo 750 V - PVC - 70°C - Retorno - Branco
Arquivo: ELE_ELE_UTI5_REV_2-Lista

1 20 pc PECCX2X4
2 20 pc

1 2 pc 3/4"
2 1 pc SRS-38-B05
3 10 pc SRS-31-B05
4 57.1 Barra 50mmx50mm SRS-50-D-B05
6 95 pc 3/4"
7 3 pc SRS-34-B05

1 21 pc
2 5 pc
3 2 pc
4 1 pc
5 5 pc
6 1 pc

1 18.91 m 3x2,5
2 4.53 m 3x2,5
3 32 pc 32mm
4 46 pc 25mm
5 28 pc 20mm
6 12 pc 50mm
7 4 pc 100mm
8 14 pc 50mm
9 2 pc 32mm
10 32 pc 25mm
11 668 pc 20mm
12 8 pc 100mm
13 11 pc 32mm
14 11 pc 20mm
15 24 pc 25mm
16 4 pc 50mm
17 7 pc 50mm
18 4 pc 32mm
19 8 pc 25mm
20 195 pc 20mm
21 5.34 m 50mm
22 21.11 m 20mm
23 123.6 m 20mm
24 7 m 20mm
25 6.09 m 20mm
26 4.63 m 20mm
27 10.16 m 100mm
28 23.08 m 32mm
29 26.86 m 20mm
30 52.47 m 25mm
31 0.22 m 20mm
32 10.16 m 50mm
33 3.3 m 20mm
34 10.69 m 100mm
35 39.8 m 32mm
36 14.55 m 20mm
37 57.17 m 25mm
38 43.65 m 50mm
39 11.95 m 25mm
40 2.77 m 32mm
41 12.01 m 50mm
42 405.85 m 20mm
43 16.2 m 20mm
44 8.04 m 32mm
45 50.59 m 25mm
46 532.06 m 20mm
47 3.54 m 50mm
48 22 pc 32mm
49 22 pc 20mm
50 48 pc 25mm
51 8 pc 50mm
52 16 pc 100mm
53 14 pc 50mm
54 8 pc 32mm
55 16 pc 25mm
56 390 pc 20mm

1 5 pc
2 3 pc PIAL 615 25
3 5m
4 3 pc
5 5 pc
6 3 pc
7 5.6 m
8 5 pc
9 5 pc
10 9 pc

1 168 pc
2 8 pc
3 100 pc
4 8 pc
5 60 pc
6 22 pc
7 480 pc
8 40 pc
9 6 pc

1 50 pc
2 32 pc
3 2 pc
4 16 pc
5 35 m
6 2 pc
7 5 pc
8 12 pc
9 160 pc

1 4 pc
1 pc
2 1 pc
3 2 pc
4 1 pc
5 1 pc
6 1 pc
7 1 pc
8 1 pc
9 1 pc
10 1 pc
1 pc
11 7 pc
12 7 pc
1 4 pc
2 6 pc
3 1 pc
4 4 pc

1 2 pc
2 2 pc
3 2 pc
4 2 pc

1 7 pc
2 1 pc
3 1 pc

1 17 pc
2 66 pc
3 166 pc
4 3m
5 83 pc

1 46 pc
2 50 pc
3 192 pc
4 12 m
5 96 pc

1 54.04 m 70 mm² 3054
2 5.34 m 6 mm² 3042
3 23.57 m 25 mm² 3048
4 9.07 m 35 mm² 3050
5 85 m 10 mm² 3044
6 34.24 m 185 mm² 3062
7 28.31 m 50 mm² 3052
8 5.34 m 6 mm² 3042
9 23.57 m 25 mm² 3048
10 9.07 m 35 mm² 3050
11 86.7 m 10 mm² 3044
12 54.04 m 70 mm² 3054
13 12.68 m 10 mm² 3044
14 23.57 m 25 mm² 3048
15 5.34 m 6 mm² 3042
16 54.04 m 70 mm² 3054
17 54.04 m 70 mm² 3054
18 5.34 m 6 mm² 3042
19 9.07 m 35 mm² 3050
20 15.08 m 10 mm² 3044
21 11.41 m 185 mm² 3062
22 9.44 m 50 mm² 3052
23 54.04 m 70 mm² 3054
24 5.34 m 6 mm² 3042
25 9.07 m 35 mm² 3050
26 87.03 m 10 mm² 3044
27 23.57 m 16 mm² 3046
28 11.41 m 95 mm² 3056
29 9.44 m 25 mm² 3048
30 3 pc 3P150A DS150F3
31 2 pc 2P63A
32 1 pc 1P63A
33 2 pc 1P50A
34 44 pc 2P16A
35 6 pc 2P50A
36 22 pc 1P20A
37 3 pc 3P16A
38 2 pc 3P40A
39 1 pc 3P70A
40 3 pc 3P25A
41 8 pc 1P40A
42 46 pc 1P16A
2 pc 3P300A
43 20 pc 2P25A
44 1 pc 4P80A DS70F3
45 3 pc 4P25A DS25F3
46 23 pc 5kA
47 44.95 m 10 mm² 3006
48 84.45 m 6 mm² 3004
49 134.65 m 4 mm² 3002
50 1782.72 m 2,5 mm² 3000
51 50.74 m 10 mm² 3006
52 30.45 m 4 mm² 3002
53 174.18 m 6 mm² 3004
54 2074.54 m 2,5 mm² 3000
55 65.68 m 10 mm² 3006
56 182.4 m 4 mm² 3002
57 508.88 m 2,5 mm² 3000
58 186.55 m 6 mm² 3004
59 161.37 m 10 mm² 3006
60 2256.14 m 2,5 mm² 3000
61 347.51 m 4 mm² 3002
62 445.19 m 6 mm² 3004
63 1002.13 m 2,5 mm² 3000
64 61.48 m 10 mm² 3006
65 59.88 m 4 mm² 3002
66 1940.78 m 2,5 mm² 3000
67 120.59 m 6 mm² 3004
Interruptor com letra S
Descrição
Caixa 2x4
Interruptor simples acoplado na estativa de teto
Eletrocalha
Descrição
2 Saídas p/ Eletroduto
Cruzeta Horizontal 90 'U' 50x50mm
Duto aéreo perfurado 'U' - Teto
Tê Horizontal 90 'U' 50x50mm
Condulete Alumínio ABNT NBR 15701
Descrição
Caixa C 1"" - 5 entradas
Caixa LL 1"" - 6 entradas
Caixa LR 1"" - 6 entradas
Caixa T 1"" - 5 entradas
Caixa X 1"" - 5 entradas
Eletrodutos
Descrição
CABO MULTIPOLAR - Parede
CABO MULTIPOLAR - Teto
DUTO CORRUGADO PEAD - Parede
Eletroduto Corrugado PVC Anti-chama - Teto
ELETRODUTO FG - Piso
ELETRODUTO PVC RIGIDO - Piso
Luva roscável - FG
Luva roscável - FG
Luva roscável - FG
Luva roscável - FG
Luva roscável - FG
Luminárias
Descrição
BLC AUT COMP ILUM EMERG,120 LUMENS, AUT 3H, LÂMP 6W, SOB/EMB, NBR 10898, H=TETO
BLC AUT COMP ILUM EMERG,680 LUMENS, AUT 1H, LÂMP 11W, SOB/EMB,NBR 10898,
Cabo PP 3x1,5mm² 0,6/1KV 70ºC
Condulete 2x4""
Conjunto Tomada 2P+T 20A NBR14136 Padrão Brasileiro
Fita Isolante
PLUGUE RABICHO FÊMEA
PLUGUE RABICHO MACHO
TERMINAL PRÉ-ISOLADO TIPO PINO CURTO 1,5~2,5mm²
Tomadas
Descrição
Conector de Porcelana 30A 2P+T
Conjunto 2 Tomadas 2P+T 20A NBR14136 Padrão Brasileiro
Conjunto Tampa cega com Furo 13mm 4x2""
Conjunto Tomada 2P+T 20A NBR14136 Padrão Brasileiro
PONTO DE ALIMENTAÇÃO PARA EVAPORADORA DE AR CODICIONADO - VER PROJ, AR CONDICIONADO
TOMADA DUPLA ALTA (TUG),2x2P+T, 20A, 250V, CP 4x2"", NBR14136, H=ENTREFORRO
TOMADA MÉDIA (TUG), 2P+T, 20A, 250V, CP ACOPLADA, NBR14136, H=110cm
Interruptores
Descrição
Conjunto Interruptor 2 x Simples 16A 250V~
Conjunto Interruptor 3 x Simples 16A 250V~
Conjunto Interruptor Simples 16A 250V~
Fita Isolante
Interruptor simples e paralelo H=110cm
SENSOR PRESENÇA TEMPORIZADO 360¤ H=TETO
TERMINAL PRÉ-ISOLADO TIPO GARFO 1,5~2,5mm²
QUADROS E CCM
Descrição
BARRAMENTO DE FASE TIPO PINO - 80A - 3Ø 3x3
BARRAMENTO DE FASE TIPO PINO - 80A - 3Ø 4x3
BLOCO DE DISTRIBUIÇÃO TETRAFÁSICO - 125A - 15 LIGAÇÕES
BLOCO DE DISTRIBUIÇÃO TETRAFÁSICO - 125A - 7 LIGAÇÕES
QUADRO ABB - EUROPA - 1SL2048A14
Quadro de distribuição embutir, ver dimensionamento em prancha (24 módulos) Barramento 100A
Quadro de distribuição sobrepor, ver dimensionamento em prancha (24 módulos) Barramento 225A
NOBREAK 100KVA COM BANCO DE BATERIAS 15MIN - 380V IN - 380V OUT
SUPORTE COM BARRAS DE NEUTRO - AZUL - 12 LIGAÇÕES 25mm²
SUPORTE COM BARRAS DE TERRA - VERDE - 12 LIGAÇÕES 25mm²
Caixa de Passagem
Descrição
IT MEDICO
Descrição
CONCENTRADOR
DSI
HRP
TRANSFORMADOR DE SEPARAÇÃO IT MÉDICO 10KVA
Condulete Alumiínio - TETO
Descrição
Caixa LR 1"" - 6 entradas
Caixa T 1"" - 5 entradas
Luminárias instaladas em caixa de ferro esmaltado
Descrição
Caixa de passagem octogonal
EMENDA PRÉ-ISOLADA 1,5~2,5mm²
Fita Isolante
Luminárias instaladas em condulete de alumínio
Descrição
Caixa de passagem octogonal
EMENDA PRÉ-ISOLADA 1,5~2,5mm²
Fita Isolante
Descrição
Cabo 1 KV - EPR - 90°C - Fase[A] - PRETO
Cabo 1 KV - EPR - 90°C - Fase[B] - CINZA
Cabo 1 KV - EPR - 90°C - Fase[C] - VERMELHO
Cabo 1 KV - EPR - 90°C - Neutro - AZUL
Cabo 1 KV - EPR - 90°C - Terra - VERDE
Disjuntor a seco
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor DIN
Disjuntor a seco
Dispositivo DR 30mA 380/220VAC
DPS 280V 60HZ 8/20µs In= - 5kA
Fio cabo 750 V - PVC - 70°C - Fase[A] - PRETO
Fio cabo 750 V - PVC - 70°C - Fase[B] - CINZA
Fio cabo 750 V - PVC - 70°C - Fase[C] - VERMELHO
Fio cabo 750 V - PVC - 70°C - Neutro - AZUL
Fio cabo 750 V - PVC - 70°C - Retorno - Branco
Fio cabo 750 V - PVC - 70°C - Terra - VERDE
Vestiário/Banheiro
.
Func. Masc.
DML
4.73 m²
2.28 m² ø 10 mm
BANHEIRO
BANHEIRO
BANHEIRO
ISOLAMENTO 02
PLANTONISTA
PLANTONISTA
5.44 m²
INTENSIVISTA
FEMININO
5.62 m²
4.65 m²
Vestiário/Banheiro
Func. Fem.
FARMÁCIA
4.73 m²
SATÉLITE
11.97 m²
ARMÁRIO
DE TRATAMENTO
INTENSIVO 09
LEITOS - 02
110.22 m²
COPA
FUNCIONÁRIOS
SALA DE
10.85 m²
BEBEDOURO
ENTREVISTA
8.05 m²
QUARTO
PLANTONISTA
VEM DO QFG-UTI5 12.96 m²

PLANTONISTA
VER - PLANTA UTI5 - REDE GERADOR / ILUMINAÇÃO E TOMADAS

ARMÁRIO
INTENSIVISTA
MICROONDAS
7.65 m²
ROUPARIA
Posto de
Enfermagem/ Área
.
e Serviços de
ANTECÂMARA 02
ARMÁRIO
Enfermagem 02
1.82 m² DEPÓSITO DE
8.41 m²
EQUIPAMENTOS
E MATERIAIS
4.37 m²
VEM DO QFG-UTI5
VER - PLANTA UTI5 - REDE GERADOR / ILUMINAÇÃO E TOMADAS
CIRCULAÇÃO 01
CIRCULAÇÃO 02
38.17 m²
11.05 m²
Posto de
Enfermagem/ Área
e Serviços de
ÁREA P/ Enfermagem 01
ÁREA P/
ANTECÂMARA 01
ESCANINHOS 8.41 m²
HIGIENIZAÇÃO
1.79 m²
VISITANTES
5.05 m²
3.75 m²
6.06 m²
39 escaninhos
QUARTO
ARMÁRIO
PLANTONISTA
FUNC.MASCULINO
12.83 m²
ÁREA COLETIVA
SALA DE
DE TRATAMENTO
UTILIDADES
INTENSIVO 09
13.39 m²
LEITOS - 01
110.11 m²
ARMÁRIO
ELEVADOR 04
ELEVADOR 02 ELEVADOR 03
A= 6.28 m²
A= 6.71 m² A= 6.71 m²
BANHEIRO
PACIENTES
6.79 m²
BANHEIRO
BANHEIRO
PLANTONISTA
ISOLAMENTO 01
MASCULINO
5.43 m²
4.64 m²
CUBA DE LAVGEM
PLANTA UTI5 - REDE GERADOR / AR CONDICIONADO

ESC.:1:50
Vestiário/Banheiro
.
Func. Masc.
DML
4.73 m²
2.28 m² ø 10 mm
BANHEIRO
BANHEIRO
BANHEIRO
ISOLAMENTO 02
PLANTONISTA
PLANTONISTA
5.44 m²
INTENSIVISTA
FEMININO
5.62 m²
4.65 m²
Vestiário/Banheiro
Func. Fem.
FARMÁCIA
4.73 m²
SATÉLITE
11.97 m²
ARMÁRIO
DE TRATAMENTO
INTENSIVO 09
LEITOS - 02
110.22 m²
COPA
FUNCIONÁRIOS
SALA DE
10.85 m²
BEBEDOURO
ENTREVISTA
8.05 m²
QUARTO
PLANTONISTA
VAI AO QAR1-UTI5 12.96 m²

PLANTONISTA
VER - PLANTA UTI5 - REDE GERADOR / AR CONDICIONADO ARMÁRIO

INTENSIVISTA
MICROONDAS
7.65 m²
ROUPARIA
APROVAÇÃO:
Posto de
Enfermagem/ Área
.
e Serviços de
ANTECÂMARA 02
ARMÁRIO
Enfermagem 02
8.41 m²
EQUIPAMENTOS
E MATERIAIS
4.37 m²
CIRCULAÇÃO 01
CIRCULAÇÃO 02
38.17 m²
11.05 m²
VEM DO QGBT DO GERADOR
Posto de
Enfermagem/ Área
e Serviços de
ÁREA P/
ANTECÂMARA 01
ESCANINHOS 8.41 m²
HIGIENIZAÇÃO
1.79 m²
VISITANTES
5.05 m²
3.75 m²
6.06 m² VAI AO QAR1-UTI5

VER - PLANTA UTI5 - REDE GERADOR / AR CONDICIONADO
39 escaninhos
QUARTO
ARMÁRIO
PLANTONISTA
FUNC.MASCULINO
12.83 m²
REV-00 05/05/2022 EPR EPR REV-03 29/06/2022 EPR EPR
ÁREA COLETIVA
REV-01 05/06/2022 EPR EPR
SALA DE
DE TRATAMENTO REV-02 24/06/2022 EPR EPR
UTILIDADES
PROJETO ELÉTRICO
INTENSIVO 09
13.39 m²
LEITOS - 01
110.11 m²
ARMÁRIO
UTI5 - HUGO
ENDEREÇO:
Av. 31 de Março com 5º Radial, S/N- Setor Pedro Ludovico. GOIÂNIA-GO

ELEVADOR 04
A= 6.28 m²
A= 6.71 m² A= 6.71 m²
BANHEIRO
PACIENTES
6.79 m²
PROPRIETÁRIO:
BANHEIRO
BANHEIRO
PLANTONISTA
ISOLAMENTO 01
MASCULINO
5.43 m²
-
4.64 m²
CNPJ:02.529.964/0008-23
CUBA DE LAVGEM
AUTOR DO PROJETO:
PLANTA UTI5 - REDE GERADOR / ILUMINAÇÃO E TOMADAS RESPONSÁVEL TÉCNICO:

ESC.:1:50
TÉRREO 01
FOLHA:
PLANTA REDE EMERGÊNCIA 15.839,18 m²
PLANTA AR CONDICIONADO
02 /06
ÁREA À CONSTRUIR:
walter& athos LEGENDA
508,34 m²
associados s/s -
- 05/04/22
- Aprovador Autor
Vestiário/Banheiro
.
Func. Masc.
DML
4.73 m²
2.28 m² ø 10 mm
BANHEIRO
BANHEIRO
BANHEIRO
ISOLAMENTO 02
PLANTONISTA
PLANTONISTA
5.44 m²
INTENSIVISTA
FEMININO
5.62 m²
4.65 m²
Vestiário/Banheiro
Func. Fem.
FARMÁCIA
4.73 m²
SATÉLITE
TUBULAÇÃO SECA PARA CABOS DE
COMUNICAÇÃO DO SISTEMA IT MÉDICO
11.97 m²
ARMÁRIO
DE TRATAMENTO
INTENSIVO 09
LEITOS - 02
110.22 m²
COPA
FUNCIONÁRIOS
SALA DE
10.85 m²
BEBEDOURO
ENTREVISTA
8.05 m²
QUARTO
APROVAÇÃO:
PLANTONISTA
PLANTONISTA
12.96 m²
ARMÁRIO
INTENSIVISTA
MICROONDAS
7.65 m²
ROUPARIA
Posto de
Enfermagem/ Área
.
e Serviços de
ANTECÂMARA 02
ARMÁRIO
Enfermagem 02
8.41 m²
EQUIPAMENTOS
E MATERIAIS
4.37 m²
VEM DO NOBREAK NOVO

100KVA
CIRCULAÇÃO 01
CIRCULAÇÃO 02
38.17 m²
11.05 m²
Posto de
Enfermagem/ Área
e Serviços de
ÁREA P/
ANTECÂMARA 01
ESCANINHOS 8.41 m²
HIGIENIZAÇÃO
1.79 m²
VISITANTES
5.05 m²
3.75 m²
6.06 m²

39 escaninhos
QUARTO REV-00 05/05/2022 EPR EPR REV-03 29/06/2022 EPR EPR
PLANTONISTA
ARMÁRIO
REV-01 05/06/2022 EPR EPR
FUNC.MASCULINO
REV-02 24/06/2022 EPR EPR
12.83 m²
SALA DE
UTILIDADES
13.39 m²
ÁREA COLETIVA
DE TRATAMENTO
INTENSIVO 09
LEITOS - 01
PROJETO ELÉTRICO
110.11 m²
UTI5 - HUGO
ARMÁRIO
ENDEREÇO:
ELEVADOR 04
A= 6.28 m²
A= 6.71 m² A= 6.71 m²
PROPRIETÁRIO:
BANHEIRO
PACIENTES
6.79 m²
-
BANHEIRO
BANHEIRO
PLANTONISTA
ISOLAMENTO 01 CNPJ:02.529.964/0008-23
MASCULINO
5.43 m²
4.64 m²
CUBA DE LAVGEM
AUTOR DO PROJETO:
PLANTA UTI5 - REDE ESTABILIZADA / IT MÉDICO TÉRREO 01

ESC.:1:50
FOLHA:
PLANTA REDE ESTABILIZADA 15.839,18 m²
NOBREAK
03 /06
ÁREA À CONSTRUIR:
DETALHES 508,34 m²
IT MÉDICO
associados s/s -
- 05/04/22
- Aprovador Autor
IN - 220 F-N
OUT - 220F-F
*
Conforme NBR 5410 no sistema IT médico não pode haver
neutro no equipamento. É premissa fundamental para ter
continuidade de serviço.
VEM DO NOBREAK

IN - 220 F-N
OUT - 220F-F
*
Conforme NBR 5410 no sistema IT médico não pode haver
neutro no equipamento. É premissa fundamental para ter
continuidade de serviço.
APROVAÇÃO:

REV-01 05/06/2022 EPR EPR
REV-02 24/06/2022 EPR EPR
PROJETO ELÉTRICO
UTI5 - HUGO
ENDEREÇO:
PROPRIETÁRIO:
-
CNPJ:02.529.964/0008-23
AUTOR DO PROJETO:
TÉRREO 01
FOLHA:
QUADRO DE CARGAS 15.839,18 m²
DEMANDA
04 /06
ÁREA À CONSTRUIR:
walter& athos QUEDA DE TENSÃO
VEM DO QGBT DO GRUPO GERADOR 508,34 m²
associados s/s -
- 05/04/22
- Aprovador Autor
VER MODELO DE MONTAGEM DO QUADRO IT MÉDICO
VER MODELO DE MONTAGEM DO QUADRO IT MÉDICO
CONFORME RECOMENDAÇÃO DO
CONFORME RECOMENDAÇÃO DO FABRICANTE/FORNECEDOR.
FABRICANTE/FORNECEDOR.

TRANSFORMADOR DE SEPARAÇÃO IT MÉDICO 10KVA IN - 220 F-N
IN - 220 F-N OUT - 220F-F
OUT - 220F-F
VEM DO QGBT DO GERADOR
REDE EMERGÊNCIA
NOBREAK FORNECIDO E INSTALADO

PELO CONSTRUTOR.
APROVAÇÃO:
VEM DO NOBREAK
REDE ESTABILIZADA QDC-IT XXXX-XX (TÍPICO PARA QUADROS IT)

TRAFO ISOLADOR
(POTÊNCIA A CONFIRMAR)
TERRA
F
F 220V
XX kVA
DIAGRAMA TÍPICO COM SISTEMA DSI
#0,75mm2
CABO BLINDADO
NOTAS DO QUADRO DE DISTRIBUIÇÃO:

#1,5mm2 G1
100...240Vca/24Vcc L N
1,2A - 30W
(ABL8MEM24012) INPUT (100-240Vca)
(SCHNEIDER)
REVISÃO APROVAÇÃO REVISÃO APROVAÇÃO

OUTPUT (24Vcc) GND L- L+
DESENHO DESENHO
5 4 3 2 1 5 4 3 2 1
+ + - -
FG (-) (+)
ALIM. AUX.
24Vcc
9 8 7 6
COM 1 - RS232
9 8 7 6
COM 2 - RS485
DATA DATA
- Os quadros de distribuição devem ser entregues com a seguinte advertência:
MODBUS
IHM1
MAGELIS
IHM-IT MEDICO
REV-01 05/06/2022 EPR EPR
#2,5mm2
SCHNEIDER
REV-02 24/06/2022 EPR EPR
PROJETO ELÉTRICO
CONECTAR ATÉ 31 IMD-IM20H
#2,5mm2
DISJ.
1. Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação inteira, a causa VER DIAGRAMA UNIFILAR
Acti9 iC60LMA
MAGNETICO #1,5mm2
POSTO DA SALA RPA
REDE
pode ser uma sobrecarga ou um curto-circuito. Desligamentos freqüentes são sinal de

N PE N L
IM1
XXA 1 3 4 5 MODBUS
VM ALIM. AUX.
INJEÇÃO 110...230V-60Hz
125..250Vcc
sobrecarga. Por isso, NUNCA troque seus disjuntores ou fusíveis por outros de maior corrente (DSI) IM20-H
SCHNEIDER UTI5 - HUGO
TC-T1
(maior amperagem) simplesmente. Como regra, a troca de um disjuntor ou fusível por outro SAÍDAS ENTRADA MODBUS ENTRADA SUP.
HRP1
EF L+ IF L+ L- PE N
de maior corrente requer, antes, a troca dos fios e cabos elétricos, por outros de maior seção
ALARME TC 1A/5A RS485 TEMP.TRANSF.
6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7
ENDEREÇO:
PE1 PA
IF C TF S1 S2 D1+ D0- SH 0V C NAF
ENTRADAS ALIM. AUX.
ALARME 24Vcc REFERÊNCIA
INSTALADO
(bitola). AO LADO DO
QUADRO
2. Da mesma forma, NUNCA desative ou remova a chave automática de proteção contra CABO
ISOLATION
FAULT
NO
DEFECT
ELECTRICAL
FAULT
choques elétricos (dispositivo DR), mesmo em caso de desligamentos sem causa aparente. #1,5mm2 BLINDADO ANUNC. ALARME
HRP
Se os desligamentos forem freqüentes e, principalmente, se as tentativas de religar a chave

TEST SCHNEIDER MUTE
REDE
MODBUS
PROPRIETÁRIO:
não tiverem êxito, isso significa, muito provavelmente, que a instalação elétrica apresenta F
anomalias internas, que só podem ser identificadas e corrigidas por profissionais qualificados. N -
A DESATIVAÇÃO OU REMOÇÃO DA CHAVE SIGNIFICA A ELIMINAÇÃO DE MEDIDA PROPRIETARIO: SECRETARIA DE ESTADO DE SAÚDE
CNPJ:02.529.964/0008-23
PROTETORA CONTRA CHOQUES ELÉTRICOS E RISCO DE VIDA PARA OS USUÁRIOS
DA INSTALAÇÃO. DISJ.
Acti9 iC60N
DISJ.
Acti9 iC60N
DISJ.
Acti9 iC60N
DISJ.
Acti9 iC60N
XXA XXA XXA XXA
O comprimento dos condutores destinados a conectar o DPS (ligações fase-DPS, neutro-DPS, DPS-PEe/ou DPS-neutro, deve ser o mais curto AUTOR DO PROJETO:
possível, sem curvas ou laços. De preferência o comprimento total não deve exceder 0,5 m. ENG. ELETRICISTA EDUARDO PIRES DA ROCHA - CREA- 14.909-D/GO - 62-981812160
CIRCUITO XX CIRCUITO XX CIRCUITO XX CIRCUITO XX WALTER & ATHOS ARQUITETOS ASSOCIADOS S/S - INSCR. MUNIC. - 145590-7 - CAU 5630-8
DISJUNTOR DISJUNTOR DISJUNTOR DISJUNTOR
TERMOMAGNÉTICO TERMOMAGNÉTICO TERMOMAGNÉTICO TERMOMAGNÉTICO
- Como proteção contra choques elétricos em partes vivas nos Quadros de Distribuição e CCM's serão instalados placas acrílicas de modo mater TOMADAS RÉGUA
(LEITO XX)
TOMADAS RÉGUA
(LEITO XX)
TOMADAS RÉGUA
(LEITO XX)
TOMADAS RÉGUA
(LEITO XX)
acesso as mesmas somente com ferramentas proprias e intensionalmente. (CONFIRMAR POTÊNCIA) (CONFIRMAR POTÊNCIA) (CONFIRMAR POTÊNCIA) (CONFIRMAR POTÊNCIA)
- Todos os Quadros de Distribuição e CCM's possuirão barramentos de neutro e proteção (PE). (QUANTIDADE DE CIRCUITOS Á CONFIRMAR) (QUANTIDADE DE CIRCUITOS Á CONFIRMAR)
- Todos os Quadros de Distribuição e CCM's possuirão Grau de Proteção mínimo IP55; OBS:
= SENSORES DE TEMPERATURA PTC
PE1 = DESTINA-SE A ATERRAR EQUIPAMENTOS ELÉTRICOS (TERRA DE PROTEÇÃO)
TÉRREO 01
PA = DESTINA-SE A ATERRAR TODAS AS PARTES METÁLICAS NÃO DESTINADAS A CONDUÇÃO DE CORRENTE
- O sistema de aterramento adotado no projeto é o TN-S; (TERRA EQUIPOTENCIAL)
FOLHA:
- Conforme NBR 5410:2004, QC = DISJUNTOR TERMOMAGNÉTICO DIAGRAMA UNIFILAR 15.839,18 m²
TC-T1 = TRANSFORMADOR DE CORRENTE (- 50/5A -METSECT5CC005-SCHNEIDER) NOTAS
05 /06
ÁREA À CONSTRUIR:
- no esquema TN, no seccionamento automático visando proteção contra choques elétricos, podem ser usados os seguintes dispositivos de
DSI = DISPOSITIVO SUPERVISOR DE ISOLAMENTO - IMD-IM20-H
HRP = ANUNCIADOR DE ALARME - 50168
proteção; * REPETIR ESSE TÍPICO PARA TODOS OS QUADROS DA HEMODINÂMICA
* DEVERÃO SER CONFIRMADAS AS POTÊNCIAS DOS CIRCUITOS E DOS TRANSFORMADORES ISOLADORES.
------ dispositivos de proteção a sobrecorrente; associados s/s -
------ dispositivos de proteção a corrente diferencial-residual (dispositivos DR), observado que a utilização do DR 3285-7135 ÁREA PERMEÁVEL: DATA:
no sistema de aterramento adotado (TN-S), é possível mediante ao circuito PE estar separado do Neutro a - 05/04/22
partir da montante do sistema, sendo o sistema TN-S. ÁREA APROVADA: ARQUIVO: DESENHO:
- Aprovador Autor
AB
AB
AB
AB
AB
AB
AB
AB
AB
AB
AB
AB
AB
AB
ABB - EUROPA - 1SL2048A14
sem escala
AB
AB
AB
AB
MONTAGEM E FORNECIMENTO CONFORME MONTAGEM E FORNECIMENTO CONFORME
ESPECIFICAÇÃO DO FABRICANTE DO SISTEMA ESPECIFICAÇÃO DO FABRICANTE DO SISTEMA
IT MÉDICO. IT MÉDICO.
SIEMENS 3VT
160A
3VT 8212-1AA03-0AA2
I ON
O OFF
TEST
ABC
ABC
APROVAÇÃO:
SIEMENS 3VT
200A
3VT 8320-1AA03-0AA2
I ON
TEST
O OFF

REV-01 05/06/2022 EPR EPR
REV-02 24/06/2022 EPR EPR
PROJETO ELÉTRICO
UTI5 - HUGO
ENDEREÇO:

A BC
A BC
PROPRIETÁRIO:
-
CNPJ:02.529.964/0008-23
SIEMENS 3VT
AUTOR DO PROJETO:
150A

ABC
ABC
3VT 8212-1AA03-0AA2
I ON
SIEMENS 3VT
O OFF
TEST
3VT 8212-1AA03-0AA2
I ON
TEST
O OFF RESPONSÁVEL TÉCNICO:
TÉRREO 01
FOLHA:
LAYOUT SUGESTIVO 15.839,18 m²
QUADROS ELÉTRICOS
06 /06
ÁREA À CONSTRUIR:
associados s/s -
- 05/04/22
- Aprovador Autor
APROVAÇÃO:
NOTAS SISTEMA IT MÉDICO: REVISÃO DATA DESENHO APROVAÇÃO REVISÃO DATA DESENHO APROVAÇÃO
- Os quadros de distribuição devem ser entregues conforme nomas da RDC51 / Especificação dos fabricantes / NBR 5410: REV-01 05/06/2022 EPR EPR
REV-02 24/06/2022 EPR EPR
Toda a instalação elétrica e de comunicação é de responsabilidade do construtor.
Os tranformadores de separação devem atender a potência descrita no diagrama unifilar. PROJETO ELÉTRICO
UTI5 - HUGO
ENDEREÇO:
PROPRIETÁRIO:
-
CNPJ:02.529.964/0008-23
AUTOR DO PROJETO:
TÉRREO 01
FOLHA:
DETALHES 15.839,18 m²
NOTAS
01 /06
ÁREA À CONSTRUIR:
508,34 m²
associados s/s -
- 05/04/22
- Aprovador Autor
ELE_ELE_UTI5_REV_3.dwg
Arquivo: ELE_SDAI_UTI5_REV_0-Lista

1 4 pc

1 2 pc 20mm
2 2 pc 25mm
3 1 pc 20mm
4 5 pc 25mm
5 3.78 m 20mm
6 6.73 m 25mm
7 11.31 m 25mm
8 2 pc 20mm
9 10 pc 25mm

1 1 pc
2 1 pc

1 18.04 m 2x1,5mm²
2 3.78 m 2x1,5mm²
Condulete Alumínio ABNT NBR 15701
Descrição
Eletrodutos
Descrição
Luva roscável - FG
Luva roscável - FG
Combate a Incêndio
Descrição
ACIONADOR MANUAL DO SISTEMA DE DETECÇÃO E ALARME
AVISADOR AUDIO-VISUAL EM CX, 4x2"" A 2,20m DO PISO
Descrição
Cabo Blindado para Sistema de Detecção de Incêndio 600 V - Cabo 2 vias (2CBI)
Cabo Blindado para Sistema de Detecção de Incêndio 600 V - CABO BLINDADO PARA SISTEMA DE DETECÇÃO DE INCÊNDIO
1- SERÃO UTILIZADOS TUBOS METÁLICOS
QUE IMPEÇAM A PASSAGEM DE GASES QUENTES DO
Simbolos gráficos para sinalização
MEIO EXTERNO P\ DENTRO DO TUBO E A FIAÇÃO SER DOTADA DE BLINDAGEM ELETROSTATICA
contra incêndio e pânico
2- A TUBULAÇÃO PODERÁ SER APARENTE OU EMBUTIDA
3- OS CABOS UTILIZADOS NAS INSTALAÇÕES DE DETECÇÃO DE INCÊNDIO DEVEM SER DOTADOS
DE BLINDAGEM ELETROSTÁTICA . SIMBOLO CÓDIGO
4- EM CASO DE TUBULAÇÃO METÁLICA, E APARENTE, ESSA DEVERÁ
SER ATERRADA, APRESENTAR IDENTIFICAÇÃO NA COR VERMELHA
EM FORMA DE ANÉIS DE LARGURA MÍNIMA OU IGUAL A 1cm E
MÁXIMA DE 2cm, A CADA 1m, PELO MENOS. 21
224x224
5- AS CAIXAS DE PASSAGENS DEVEM SER PINTADAS NA COR VERMELHA
E IDENTIFICADAS COM O TEXTO: "ALARME DE INCÊNDIO" ALARME
6- TODAS AS INTERLIGAÇÕES DOS COMPONENTES ENTRE SI E DESTES DE h = 1,8m DA BASE INFERIOR AO PISO ACAB ADO
COM COM A CENTRAL DEVEM SER EXECUTADAS COM TERMINAIS OU INCÊNDIO h = AFASTAMENTO DE 20cm
ACIMA DO EQUIPAMENTO
CONECTORES APROPRIADOS, NÃO SENDO PERMITIDAS AS EMENDAS
EM FIOS DENTRO DE TUBOS OU EM LOCAL DE DIFÍCIL ACESSO.
7- DEVERÁ SER PREVISTA UMA CENTRAL DE BATERIAS COM FONTE DE ALIMENTAÇÃO
110/220Vca/24Vca, COMO ALTERNATIVA DE ENERGIA PARA O SISTEMA, CONFORME NBR-9441
8- A AUTONOMIA DO SISTEMA DEVERÁ SER DE NO MÍNIMO 15min. EM REGIME DE ALARME
E DE 24h SOB SUPERVISÃO.
9- PARA VEDAÇÃO DO SISTEMA, PODERA SER UTILIZADO NAS FRESTAS, O ADESIVO PARA
JUNTAS 3M
10- PODERÃO SER UTILIZADOS CONDULETES SUBSTITUINDO AS CAIXAS, DESDE QUE SEJAM
DOTADOS DE BUCHAS, CONECTORES TIPO BOX E BRAÇADEIRAS
11- OS CIRCUITOS DE ALIMENTAÇÃO DAS INSTALAÇÕES DE SEGURANÇA DEVEM SER
INDEPENDENTES DE QUAISQUER OUTROS E PROTEGIDOS DE FORMA QUE QUALQUER RUPTURA,
SOBRETENSÃO OU DEFEITO DE ISOLAMENTO NUM CIRCUITO NÃO DANIFIQUE OU INTERFIRA
EM OUTROS CIRCUITOS.
12- É DE RESPONSABILIDADE DO CONSTRUTUR A LIGAÇÃO OU O FORNECIMENTO DE
EQUIPAMENTOS DA CENTRAL PARA QUE A EXPANSÃO TRABALHE NO MESMO SISTEMA
EXISTENTE DA EDIFICAÇÃO.
13- O SISTEMA DE DETECÇÃO E ALARME ENDEREÇÁVEL É SUGESTIVEL, NÃO SENDO
ESPECIFICAMENTE O CORRETO QUE INTEGRARÁ COM O SISTEMA EXISTENTE. CABE AO
CONSTRUTOR ESSA IDENTIFICAÇÃO.
14- OS AVISADORES ÁUDIO-VISUAL SERÃO LIGADOS ATRAVÉS DE FONTES LOCAIS EM TOMADAS
DO CIRCUITO DE NOBREAK E EMERGÊNCIA DA EDIFICAÇÃO.
1 - TODAS AS DIMENSÕES ESTÃO EM CENTÍMETROS, EXCETO ONDE INDICADO AO CONTRÁRIO.

2 - TODOS OS ELETRODUTOS NÃO INDICADOS DEVERÃO SER DE BITOLA 1".
3 - TODA TUBULAÇÃO TERÁ GUIA DE ARAME GALVANIZADO.
4 - O TERRA DO SISTEMA DEVERÁ SER INDEPENDENTE, LIGADO A MALHA DO TERRA ELETRÔNICO.
5 - PARA COMPLEMENTO DESTE PROJETO VER MEMORIAIS.
6 - TODA CAIXA DE PASSAGEM SERÁ 20x20cm, EXCETO ONDE INDICADO AO CONTRÁRIO.
CRITÉRIOS DE EXECUÇÃO
O EXECUTOR DEVERÁ, NO MÍNIMO, SEGUIR AS SEGUINTES ORIENTAÇÕES ABAIXO DESCRITAS:
1- SOLICITAR ESCLARECIMENTO SOBRE O PROJETO SEMPRE QUE HOUVER DIVERGÊNCIAS ENTRE

VERMELHO
AS PLANTAS E ESPECIFICAÇÕES.
1- DEVERÃO SER SINALIZADOS TODAS AS BOTOEIRAS ACIONADORAS DE ALARME. DT01-L2 DT04-L2 AC05-L2 ... DT...-L2
2- NÃO DEVE PREVALECER-SE DE QUALQUER ERRO INVOLUNTÁRIO, OU DE QUALQUER OMISSÃO

EVENTUALMENTE EXISTENTE PARA EXIMIR-SE DE SUAS RESPONSABILIDADES.
NOTAS:
- OS CIRCUITOS DE ALIMENTAÇÃO DAS INSTALAÇÕES DE SEGURANÇA DEVEM SER INDEPENDENTES DE QUAISQUER OUTROS E PROTEGIDOS DE 3- OBRIGA-SE A SATISFAZER TODOS OS REQUISITOS CONSTANTES DOS DESENHOS E MEMORIAL DESCRITIVO.
FORMA QUE QUALQUER RUPTURA, SOBRETENSÃO OU DEFEITO DE ISOLAMENTO NUM CIRCUITO NÃO DANIFIQUE OU INTERFIRA EM OUTROS PRETO
CIRCUITOS.
- AS CANALIZAÇÕES ELÉTRICAS EMBUTIDAS OU APARENTES DOS CIRCUITOS DE ALIMENTAÇÃO DEVEM SER CONSTITUÍDAS E PROTEGIDAS POR 4- NO CASO DE ERROS OU DISCREPÂNCIA, AS ESPECIFICAÇÕES DEVERÃO PREVALECER SOBRE OS DESENHOS,
ELEMENTOS QUE ASSEGUREM, EM CASO DE INCÊNDIO, A SUA DEVENDO O FATO DE QUALQUER MODO SER COMUNICADO AO PROJETISTA.
INTEGRIDADE DURANTE O TEMPO MÍNIMO DE 2 H.
- ACIONADORES DE ALARME DE INCÊNDIO SERÃO INSTALADOS A 120 CM DO PISO ACABADO, DISTANCIAMENTO MÁXIMO DOS MESMOS É DE 30
5- TODOS OS ADORNOS, MELHORAMENTOS, ETC., INDICADOS NOS DESENHOS OU NOS DETALHES
METROS, LOCADOS PRÓXIMOS AO HIDRANTE, CONFORME PORJETO, 1 ACIONADOR POR PAVIMENTO DE CADA BLOCO.
OU PARCIALMENTE DESENHADOS PARA QUALQUER ÁREA OU LOCAL EM PARTICULAR, DEVERÃO SER
- AVISADORES (SIRENES) DEVEM SER AUDÍVEIS EM TODOS OS PONTOS DA EDIFICAÇÃO, SEM INFLUIR NA COMUNICAÇÃO VERBAL. CONSIDERADOS PARA ÁREAS OU LOCAIS SEMELHANTES, A NÃO SER QUE HAJA INDICAÇÃO OU ANOTAÇÃO EM CONTRATO.
6- PARA OS SERVIÇOS DE EXECUÇÃO DAS INSTALAÇÕES CONSTANTES DO PROJETO E DESCRITO NOS RESPECTIVOS
MEMORIAIS, O EXECUTOR SE OBRIGA A SEGUIR AS NORMAS OFICIAIS VIGENTES, BEM COMO AS PRÁTICAS USUAIS
CONSAGRADAS PARA UMA PERFEITA EXECUÇÃO DOS SERVIÇOS.
7- SERÁ NECESSÁRIO, MANTER CONTATO COM AS REPARTIÇÕES COMPETENTES, A FIM DE OBTER AS NECESSÁRIAS
APROVAÇÕES DOS SERVIÇOS A SEREM EXECUTADOS, BEM COMO FAZER OS PEDIDOS DE LIGAÇÕES E INSPEÇÕES.
8- O EXECUTOR OBRIGA-SE A ENTREGAR SÓ AO CLIENTE, APÓS O TÉRMINO DA OBRA, TODOS OS ARQUIVOS

ELETRÔNICOS DOS PROJETOS MODIFICADOS "AS BUILT" AUTORIZADOS PELO PROJETISTA.
9- OS MATERIAIS E EQUIPAMENTOS A SEREM EMPREGADOS NESTA OBRA SERÃO NOVOS E COMPROVADAMENTE

DE PRIMEIRA QUALIDADE.
Vestiário/Banheiro
Func. Masc.
DML
4.73 m²
2.28 m²
BANHEIRO
BANHEIRO
BANHEIRO
ISOLAMENTO 02
PLANTONISTA
PLANTONISTA
5.44 m²
INTENSIVISTA
FEMININO
5.62 m²
4.65 m²
APROVAÇÃO:
Vestiário/Banheiro
Func. Fem.
FARMÁCIA
4.73 m²
SATÉLITE
11.86 m²
ÁREA COLETIVA
DE TRATAMENTO
QUARTO DE INTENSIVO 09
ISOLAMENTO 02 LEITOS - 02
11.18 m² 110.33 m²
COPA ÁREA PARA
FUNCIONÁRIOS PRESCRIÇÃO
SALA DE
MÉDICA 02
10.85 m²
ENTREVISTA
3.28 m²
8.05 m²
QUARTO
PLANTONISTA
PLANTONISTA
12.96 m²
INTENSIVISTA
7.65 m²
Posto de
Enfermagem/ Área
e Serviços de
ANTECÂMARA 02
Enfermagem 02
8.41 m²
EQUIPAMENTOS
E MATERIAIS
4.37 m²
CIRCULAÇÃO 01
CIRCULAÇÃO 02
38.17 m²
11.05 m²

REV-00 05/05/2022 EPR EPR
Enfermagem/ Área
Posto de
e Serviços de
PROJETO SDAI
UTI5 - HUGO
SALA
ÁREA P/
ANTECÂMARA 01
ESCANINHOS
8.41 m²
ADMINISTRATIVA
HIGIENIZAÇÃO
1.79 m²
VISITANTES
5.05 m²
3.75 m²
6.06 m²
ENDEREÇO:
ÁREA PARA
PRESCRIÇÃO
QUARTO
MÉDICA 01
PLANTONISTA
3.28 m²
FUNC.MASCULINO
12.83 m²
ÁREA COLETIVA
SALA DE
PROPRIETÁRIO:
DE TRATAMENTO
UTILIDADES
INTENSIVO 09
13.39 m²
LEITOS - 01
QUARTO DE 110.11 m²
-
ISOLAMENTO 01
11.10 m²
CNPJ:02.529.964/0008-23
INTERLIGAR AO SISTEMA EXISTENTE
ELEVADOR 04
A= 6.28 m²
A= 6.71 m² A= 6.71 m²
AUTOR DO PROJETO:
BANHEIRO
PACIENTES
6.79 m²
BANHEIRO
BANHEIRO
PLANTONISTA
ISOLAMENTO 01
MASCULINO
5.43 m²
4.64 m²
TÉRREO 01
FOLHA:
NOTAS 15.839,18 m²
DETALHES
01 /01
ÁREA À CONSTRUIR:
walter& athos PLANTA SDAI
508,34 m²
PLANTA UTI5 - SDAI associados s/s -

3285-7135 ÁREA PERMEÁVEL:
ESC.:1:50 -
DATA:
05/04/22
- Aprovador Autor
ELE_SDAI_UTI5_REV_0.dwg
Anotação de Responsabilidade Técnica ART - Lei 6.496/1977, Res. 102... https://www3.crea-go.org.br/art1025/funcoes/form_impressao.php?N...
ART Obra ou serviço

CREA-GO
Anotação de Responsabilidade Técnica - ART
Lei n° 6.496, de 7 de dezembro de 1977
1020220151011
Conselho Regional de Engenharia e Agronomia de Goiás Substituição à 1020220108117
1. Responsável Técnico
EDUARDO PIRES DA ROCHA RNP: 1006399216
Título profissional: Engenheiro Eletricista Registro: 14909/D-GO
Empresa contratada: WALTER & ATHOS ARQUITETOS ASSOCIADOS S/S - Registro CREA-GO: 7091
2. Dados do Contrato
Contratante: Walter e Athos Arquitetos Associados CPF/CNPJ: 02.847.865/0001-13
Avenida C 182, Nº 363 Bairro: Nova Suica CEP: 74280-115
Quadra: 566 Lote: 15 Complemento: Cidade: Goiania-GO
E-Mail: Fone: (62)999751447
Contrato: 0 Celebrado em: 10/05/2021 Valor Obra/Serviço R$: 5.000,00
Tipo de contratante: Pessoa Jurídica de Direito Privado
Ação institucional: Nenhuma/Não Aplicável
3. Dados da Obra/Serviço
Bairro: BAIRRO/DISTRITO ST
Avenida AV AV 1 RADIAL C 5 RADIA, Nº S/N CEP: 74000-000
PEDRO LUDOVICO
Quadra: S/N Lote: S/N Complemento: Cidade: Goiania-GO
Data de Inicio: 25/04/2022 Previsão término: 05/05/2022 Coordenadas Geográficas: -16.6488964,-49.1565948
Finalidade: Saúde
Proprietário: Secretaria de Estado da Saúde - Hospital HUGO CPF/CNPJ: 02.529.964/0008-23
Tipo de proprietário: Pessoa
E-Mail: Fone: (62) 3285-7135
Jurídica de Direito Público
4. Atividade Técnica
ATUACAO Quantidade Unidade
PROJETO CIRCUITO FECHADO DE TV 19,00 PONTOS
PROJETO INSTALACAO ELETRICA EM BAIXA TENSAO P/FINS RESIDENC./COMERCIAIS 243,9386 QUILOVOLTS-AMPERE
PROJETO CABEAMENTO ESTRUTURADO 116,00 PONTOS
PROJETO CONTROLE ELETRONICO 40,00 PONTOS
O registro da A.R.T. não obriga ao CREA-GO a emitir a Certidão de Acervo Técnico (C.A.T.), a confecção e emissão do
documento apenas ocorrerá se as atividades declaradas na A.R.T. forem condizentes com as atribuições do Profissional. As
informações constantes desta ART são de responsabilidade do(a) profissional. Este documento poderá, a qualquer tempo, ter
seus dados, preenchimento e atribuições profissionais conferidos pelo CREA-GO.
Após a conclusão das atividades técnicas o profissional deverá proceder a baixa desta ART
5. Observações
ELABORAÇÃO DO PROJETO ELÉTRICO DE BAIXA TENSÃO, CABEAMENTO ESTRUTURADO, CFTV E CHAMADA DE
ENFERMAGEM DA ÁREA DA UTI5 DO HOSPITAL HUGO.
6. Declarações
Acessibilidade: Sim: Declaro atendimento às regras de acessibilidade previstas nas normas técnicas da ABNT, na legislação específica e no Decreto nº
5.296, de 2 de dezembro de 2004.
7. Entidade de Classe 9. Informações
NENHUMA - A ART é válida somente após a conferência e o CREA-GO receber a
informação do PAGAMENTO PELO BANCO.
8. Assinaturas
- A autenticidade deste documento pode ser verificada no site
Declaro serem verdadeiras as informações acima www.creago.org.br.
- A guarda da via assinada da ART será de responsabilidade do profissional e
do contratante com o objetivo de documentar o vínculo contratual.
Goiânia
__________________, 27de _____________
____ 06 2022.
de _____ - Não é mais necessário enviar o documento original para o CREA-GO. O
Local Data CREA-GO não mais afixará carimbo na nova ART.
__________________________________________________
EDUARDO PIRES DA ROCHA - CPF: 694.291.461-49
__________________________________________________
Walter e Athos Arquitetos Associados - CPF/CNPJ: 02.847.865/0001-13
www.creago.org.br atendimento@creago.org.br
Tel: (62) 3221-6200
Valor da ART: Registrada em Valor Pago Nosso Numero Situação Não possui Não Possui CAT
88,78 24/06/2022 R$ 88,78 28320690122151378 Registrada/OK Livro de Ordem
1 of 1 27/06/2022 09:10
ANEXO I – PROJETO SDAI
MEMORIAL DESCRITIVO
CGE
REV-01
1
1. OBJETIVO
Estabelecer as características técnicas referentes ao SDAI – SISTEMA DE DETECÇÃO E ALARME DE

INCÊNDIO para INVESTIMENTO - REFORMA E ADEQUAÇÃO DA UTI5 - HUGO - INTS - INSTITUTO
NACIONAL DE AMPARO A PESQUISA, TECNOLOGIA E INOVAÇÃO CNPJ: 11.344.038/0001-06, Secretaria
de Estado da Saúde CNPJ: 02.529.964/0008-23.

Estas especificações complementam os projetos de SDAI.
2. NORMAS

 NT 19 - Sistemas de Detecção e Alarme de Incêndio;
 NBR 17240
 NBR 5410
3. PROJETOS
com a NR-10.


4. INSTALAÇÕES:
2

CONTRATANTE.
4.2.1.SDAI
4.2.1.1. O construtor deverá interligar o sistema de detecção e alarme de incêndio ao sistema

existente. A central existente está localizada na recepção do térreo.
4.2.1.2. Todos os serviços de SDAI devem ser executados por empresa com capacidade
técnica comprovada.
4.2.1.3. Todos os componentes ficarão a cargo do Construtor.
4.2.1.4. Todas os cabeamentos, conexões, aterramentos e equipotencialização ficarão a

cargo do Construtor.
4.2.1.5. O Construtor deve apresentar os laudo de teste e funcionamento do sistema por um

profissional habilitado, datados com a data de teste, com o nome da CONTRATANTE
e rubricados pelo Responsável técnico da obra. Não serão aceitos testes por
amostragem.
5. ESPECIFICAÇÕES DE MATERIAIS
5.1. PRODUTO: BUCHAS, ARRUELAS E BOXES
5.1.1.Tipo: acessórios para eletrodutos fabricados em PVC.
5.1.2.Fabricante: TIGRE ou equivalente.
5.1.3.Aplicação: para terminação de eletrodutos em caixas, calhas e suportes diversos.
5.1.4.PRODUTO: ACESSÓRIOS DE FIXAÇÃO PARA DUTOS
3
5.1.5.Tipo: tirantes, vergalhões, abraçadeiras e suspensões em ferro galvanizado.
5.1.6.Fabricante: MOPA, SISA, BANDEIRANTES ou equivalente.
5.1.7.Aplicação: suporte e fixação de eletrodutos, calhas, canaletas, perfilados.
5.2. PRODUTO: ELETROCALHAS E PERFILADOS COM ACESSÓRIOS
5.2.1.Tipo: em chapa galvanizada com tampa de pressão ou aparafusada, conforme indicado,

acabamento a fogo, acessórios de conexão tipo curva horizontal, curva vertical, "T", derivação,
redução concêntrica etc.
5.2.2.Fabricante: MOPA, SISA, BANDEIRANTES ou equivalente.
5.2.3.Aplicação: suportes para cabos dos circuitos de energia e de comunicação, sobre o forro, com
dimensões indicadas.
5.3. PRODUTO: CAIXA DE PASSAGEM
5.3.1.Tipo: em chapa metálica, dimensões indicadas em projeto, conforme a aplicação.
5.3.2.Fabricante: TAUNUS, CEMAR ou equivalente.
5.3.3.Tipo: em alumínio fundido, com tampa vedada à prova de água e detritos, dimensões indicadas
em projeto, conforme a aplicação.
5.3.4.Fabricante: W ETZEL, MOFERCO ou equivalente.
5.3.5.Aplicação: para passagem de cabos.
5.4. PRODUTO: ELETRODUTO METALICO COM ACESSÓRIOS
5.4.1.- TIPO: de ferro galvanizado tipo pesado, com luvas e curvas de raio longo ( raio igual
ou superior a dez vezes o seu diâmetro interno )
5.4.2.- FABRICANTE: Paschoal Thomeu, Apolo ou similar
5.4.3. APLICAÇÃO: constituição de infra-estrutura de tubulações embutidas ou aparentes para

passagem de cabos de energia ou de comunicação, em locais onde é necessária a blindagem
dos cabos ou proteção mecânica extra.
5.5. PRODUTO: ETIQUETA DE IDENTIFICAÇÃO
4
5.5.1.Tipo: Auto colante
5.5.2.Fabricante: Brady ou Panduit
5.5.3.Aplicação:Identificação de cabos, quadros , tomadas, etc.
5.6. PRODUTO: ABRAÇADEIRAS
5.6.1.Tipo:De ny lon, na cor branca
5.6.2.Fabricante:Cemar ou similar
5.6.3.Aplicação:Organização de cabos em racks, eletrocalhas e quadros
5.7. PRODUTO: CAIXAS DE PASSAGEM NO PISO
5.7.1.Tipo:Própria p/ piso, alta, dimensões (10 x 10 x 6,5) cm, em alumínio fundido, c/ tampa de latão
(ver especificação da tampa adiante) e entradas rosqueadas nas bitolas indicadas em projeto.
5.7.2.Fabricante: MOFERCO, W ETZEL ou similar
5.7.3.Aplicação: Pontos de energia e lógica no piso
5.8. PRODUTO: FITA ISOLANTE
5.8.1.Tipos: fita anti-chama convencional e auto-fusão.
5.8.2.Fabricante: PIRELLI ou equivalente.
5.8.3.Aplicação: isolamento de emendas de cabos elétricos.
5.9. PRODUTO: DETECTOR DE FUMAÇA
5.9.1.Tipos: Detector Óptico de Fumaça Endereçável.
5.9.2.Fabricante: Bosh, Intelbras ou equivalente.
5.9.3.Aplicação: Detecção de fumaça.
5.10. PRODUTO: Conduletes
5.10.1. Tipos: Condulete de Alumiínio.
5.10.2. Fabricante: MOPA, SISA, BANDEIRANTES ou equivalente.
5.10.3. Aplicação: Caixa de passagem/interligação.
5
5.11. PRODUTO: Cabo Blindado para Sistema de Detecção de Incêndio
5.11.1. Tipos: O Cabo blindado para sistema de detecção de incêndio, atendem aos ensaios
pevisto na norma NBR 17240. Atende também aos requisitos para ensaio de queima NBR
6812, categoria “B” conforme especificação da NBR 10300.
5.11.2. Fabricante: Induscabos, Santil ou equivalente.
5.11.3. Aplicação: Cabo blindado para sistema de detecção de incêndio são indicados para
alimentação de sistemas de detecção e alarmes de incêndio de forma a evitar que
interferências externas interfiram nos sinais transmitidos.
6. CRITÉRIO PARA ACEITAÇÃO DE EQUIVALENTES




6

6.3. GARANTIAS

obra.
Autor dos Projetos:
7
ANEXO I – PROJETO ELÉTRICO
MEMORIAL DESCRITIVO
CGE
1
1. OBJETIVO
Estabelecer as características técnicas referentes ao cabeamento estruturado e CFTV para

INVESTIMENTO - REFORMA E ADEQUAÇÃO DA UTI5 - HUGO - INTS - INSTITUTO NACIONAL DE
AMPARO A PESQUISA, TECNOLOGIA E INOVAÇÃO CNPJ: 11.344.038/0001-06, Secretaria de Estado da
Saúde CNPJ: 02.529.964/0008-23.

Estas especificações complementam os projetos de Cabeamento Estruturado.
2. NORMAS

 NBR 14565/2019;
 Normas das Concessionárias locais de Energia e Telefonia
 Normas da ABNT para materiais e componentes
3. PROJETOS
com a NR-10.


2
4. INSTALAÇÕES DE TELECOMUNICAÇÕES:


CONTRATANTE.
4.2.1.INSTALAÇÕES TELEFÔNICAS
4.2.1.1. Caberá ao Construtor os serviços relativos a execução do sistema telefônico, cuja

instalação será integrada à rede de cabeamento estruturado.
4.2.1.2. Para integração da telefonia no sistema de cabeamento estruturado o Construtor

executará os serviços complementares de conexões nos quadros telefônicos e nos
painéis de conexões (patch panel) no rack on line, conexões no quadro geral (DG),
conexões entre (QT e PABX), identificação de pontos, testes, fibras ópticas, fusões,
etc.
4.2.1.3. Todos os serviços relativos e complementares da rede telefônica ficarão a cargo do

Construtor, que deve tomar todas as providências necessárias para que o sistema
telefônico esteja em funcionamento no recebimento provisório da obra.
4.2.1.4. Todos os serviços de telefonia devem ser executados por empresa com capacidade
4.2.1.5. Fica a cargo do construtor a alimentação do novo Rack através de fibra óptica e cabo
CI-50-50P, interligando ao CPD da edificação.
4.2.1.6. Todos os componentes internos dos quadros de telefonia (blocos, protetores de linha,
etc) ficarão a cargo do Construtor.
4.2.1.7. Todas os cabeamentos de telefonia e ligações ficarão a cargo do Construtor.
3
4.2.2.INSTALAÇÃO DE CABEAMENTO ESTRUTURADO
4.2.2.1. O sistema de cabeamento será composto por cabo UTP categoria 6 ou superior, com
tomada do tipo RJ-45 cat 6, de modo a permitir a interligação de qualquer ponto a voz
e dados.
4.2.2.2. Os cabos UTP serão identificados em ambas as extremidades por anilhas ou etiqueta
adesivas apropriadas. As tomadas e painéis distribuidores (patch panel) também
deverão ser identificados com etiquetas auto-colantes impressas (ref. Brady ou
Panduit).
4.2.2.3. Executar e fornecer toda infra-estrutura (tubulações, cabeações, racks, patch panel,
tomadas) do sistema de cabeamento (a cargo do construtor).
4.2.2.4. O construtor fornecerá os patch cords de comprimento compatível com as ligações

cruzadas no rack on line, em cabo UTP Ultra-flexível, pré-fabricados, identificados em
ambas as extremidades. Os patch cords devem ser fornecidos com cores
diferenciadas, sendo na cor amarela para conexões entre o patch panel de dados e o
patch panel de usuários e na cor verde para conexões entre o patch panel de telefonia
e o patch panel de usuários.
4.2.2.5. Junto ao rack on line deve ser deixado jogo de cópias da rede de cabeamento para
auxiliar a identificação de pontos.
4.2.2.6. No rack on line devem ser fornecidos organizadores de cabos entre cada patch panel.
4.2.2.7. O Construtor, antes do recebimento provisório, deverá proceder aos testes de

performance de todo o cabeamento. O teste deve ser do tipo link (certificação), com
vistas a comprovação da conformidade com a norma EIA/TIA 568, no que tange a:
Continuidade, polaridade, identificação, curto-circuito, atenuação, NEXT (Near End
Cross Talk – diafonia). Para isso deverá ser utilizado testador de cabos UTP categoria
6.
4.2.2.8. Os dutos da rede de cabeamento de comunicação serão exclusivos para o

cabeamento UTP.
4.2.2.9. O Construtor deve apresentar os relatórios gerados pelo aparelho, datados com a
data de teste, com o nome da CONTRATANTE e rubricados pelo Responsável técnico
da obra. Não serão aceitos testes por amostragem.
4
4.2.2.10. O construtor deverá interligar o sistema de detecção e alarme de incêndio ao
sistema existente. A central existente está localizada na recepção do térreo.
4.2.3.INSTALAÇÕES CFTV
4.2.3.1. Caberá ao Construtor os serviços relativos a execução do sistema CFTV, cuja

instalação será integrada à rede de cabeamento estruturado.
4.2.3.2. Para integração do CFTV no sistema de cabeamento estruturado o Construtor

executará os serviços complementares de conexões nos racks de segurança e nos
painéis de conexões (patch panel) no rack on line, identificação de pontos, testes,
fibras ópticas, fusões, etc.
4.2.3.3. Todos os serviços relativos e complementares do sistema de CFTV ficarão a cargo do

Construtor, que deve tomar todas as providências necessárias para que o sistema
esteja em funcionamento no recebimento provisório da obra.
4.2.3.4. Todos os serviços de CFTV devem ser executados por empresa com capacidade
4.2.3.5. Todos os componentes do CFTV (rack, dvr, pow er balun, baluns, cameras,suportes,
etc) ficarão a cargo do Construtor.
4.2.3.6. Todas os cabeamentos de CFTV e ligações ficarão a cargo do Construtor.
4.2.4.INSTALAÇÃO DE CFTV
4.2.5.Para o sistema de Circuito Fechado de TV o Construtor deverá executar a tubulações,

cabeação, conforme projeto.
4.2.6.Contratante compra e fornece equipamentos ativos, contratada instala e starta.
4.2.7.As câmeras e cabeações devem ser numeradas seqüencialmente conforme projeto.
4.2.8.Cada câmera deverá ser atendida por cabo UTP Cat. 6.
4.2.9.Deixar folga de 2 metros nos cabos na sala TC. Deixar folgas nas caixas de passagem.
4.2.10. Todos os cabos deverão ser identificados com o número da câmera em ambas as
extremidades.
5
4.2.11. A instalação do sistema de CFTV deve ser feita por instaladores especializados, com
experiência comprovada através de exigências de acervo técnico junto ao CREA.
4.2.12. Serão fornecidos pela CONTRATANTE, ao contratado, todos os softw ares de

gerenciamento, operação local e comunicação remota do sistema, com licenças que permitam
a utilização de usuários remotos, para todos os equipamentos adquiridos.
4.2.13. O instalador do equipamento deverá fornecer garantia de 02(dois) anos contra defeitos
nos equipamentos instalados, assim como suporte técnico via telefone pelo mesmo prazo, a
partir do recebimento definitivo da obra.
4.2.14. O contratado deverá ministrar curso de operação teórico e prático do equipamento, com
seis horas de duração através de instrutores credenciados pelo fabricante, a dois operadores,
por cada equipamento fornecido, no local da instalação.
4.2.15. O equipamento deverá ser construído na forma de monobloco para montagem em rack
padrão de 19 polegadas.
4.2.16. O construtor deverá interligar o rack de CFTV ao QT da dependência sendo que

deverão ser instalados protetores de surto de atuação rápida (gás e tranzorbs) devidamente
aterrados, que garantam proteção adequada às interfaces e placas de comunicação do
equipamento.
4.2.17. A CONTRATANTE fica assegurado o direito de realização de ensaios homologatórios

dos equipamentos ofertados, em laboratórios especializados, visando comprovação das
características de desempenho e cumprimento das especificações presentes, tanto na etapa
prévia à contratação como também no recebimento das instalações, obrigando-se os
fornecedores a disponibilizar equipamentos de linha e suporte técnico para tal mister em
tempo hábil, no(s) local(is) indicado(s) pela CONTRATANTE e ainda arcar com os custos de
tais testes.
4.2.18. O equipamento deverá dispor de certificações UL, FCC ou equivalentes, atestando o

atendimento de padrões de qualidade normatizados internacionalmente.
4.2.19. A equipe instaladora do CFTV deverá possuir engenheiro responsável técnico com
formação na área de Eletroeletrônica e telecomunicações(artigos 8 e 9 do CONFEA), detentor
de acervo técnico comprovado em instalações de sistemas da espécie;
4.2.20. A Contratada deverá fornecer os catálogos originais completos do aparelho, impresso

em gráfica, disponibilizados pelo fabricante, onde seja possível constatar o atendimento pleno
das especificações da CONTRATANTE.
6
4.2.21. O sistema será para uso em regime contínuo, 24 horas por dia.
5. ESPECIFICAÇÕES DE MATERIAIS DE CABEAMENTO ESTRUTURADO E CFTV
5.1. PRODUTO: ORGANIZADORES DE CABOS
5.1.1.Tipo: olhal aberto 19 polegadas ou fechado para montagem em rack, altura 1U ou 2U,
conforme indicado em projeto.
5.1.2.Fabricante: LUCENT/AT& T, FURUKAW A, GRAL METAL, TAUNUS, PLP ou equivalente.
5.1.3.Aplicação: organização dos cabos e patch cords junto aos painéis distribuidores.
5.2. PRODUTO: ARMÁRIO DE TELECOMUNICAÇÕES – RACK
5.2.1.TIPO: padrão 19”, tipo armário, com tampas laterais, 44U, com bandejas(mínimo 4),
organizadores de cabos, régua de tomadas (mínimo 2 de 6 tomadas).
5.2.2.FABRICANTE: Fay ser ou similar
5.2.3.APLICAÇÃO: Rack de equipamentos e painéis do sistema On line na sala TC
5.3. PRODUTO: MINI ARMÁRIO DE TELECOMUNICAÇÕES – RACK
5.3.1.TIPO: padrão 19”, tipo parede, 600mm profundidade, com tampas laterais, 12U, com
bandejas(mínimo 4), organizadores de cabos, régua de tomadas (mínimo 2 de 6 tomadas).
5.3.2.FABRICANTE: Fay ser ou similar
5.3.3.APLICAÇÃO: Rack de equipamentos e painéis do sistema On line na sala TC
5.4. PRODUTO: BLOCOS DE CONEXÃO E REPARTIÇÃO
5.4.1.Tipo: padrão IDC 110, de 100 (cem) e de 300 (trezentos) pares, com anéis para organização e
condução dos cabos, categoria 6, com pernas para instalação direto sobre parede/placa, ou
sem pernas para instalação em suporte de rack, com etiquetas coloridas e numeradas para
identificação dos pares.
5.4.2. Fabricante: LUCENT/AT& T, FURUKAW A, SIEMON, AMP, PLP ou equivalente.
5.5. Aplicação: para a constituição de painéis distribuidores padrão IDC 110. (OBS.: será admitido o uso de
blocos de 8 ou 10 pares, fabricação KRONE (tipo LSA-PLUS) ou INFRAPLUS, para a constituição
7
destes painéis, com a ressalva que estes blocos são soluções proprietárias, cujos acessórios,
conectores e patch cords não são intercambiáveis entre eles ou com a maioria dos de outros
fabricantes).
5.5.1.PRODUTO: CONECTORES PARA BLOCO 110
5.5.2.Tipo: conector padrão IDC 110 com módulos de 2 ou 4 pares, tipo connecting block.
5.5.3.Fabricante: LUCENT/AT& T, FURUKAW A, SIEMON, AMP, PLP ou equivalente.
5.5.4.Aplicação: a serem utilizados para a fixação dos cabos sobre o bloco e para posterior conexão
do plugue do patch cord.
5.6. PRODUTO: PAINEL DISTRIBUIDOR RJ45
5.6.1.Tipo: painel para rack 19 polegadas com portas RJ45 (fêmea) em sua parte frontal e conexão
para cabos na parte traseira padrão IDC 110 (patch panel), de 12 (ou 16, 24, 32, 48, 96) portas,
com etiquetas de identificação.
5.6.2.1.4.2 Fabricante: LUCENT/AT& T, FURUKAW A, SIEMON, AMP, PLP ou equivalente.
5.6.3.1.4.3 Aplicação: para a constituição de painéis distribuidores tipo RJ45 em racks 19

polegadas.
5.7. PRODUTO: CORDAO RJ45/RJ45
5.7.1.Tipo: cordão (patch cord) extra-flexível com conectores RJ45 macho nas extremidades,
comprimento indicado em projeto. Admite-se a montagem de patch cords com o uso de
condutores semi-flexíveis (multi-fios), desde que o conector macho RJ45 das extremidades
seja protegido por capa protetora.
5.7.3.Aplicação: para a interligação cruzada entre painéis ou entre equipamento ativo e painel
distribuidor, ou ainda, entre a estação e a tomada de saída.
5.8. PRODUTO: CORDÃO RJ45/110
5.8.1.Tipo: cordão (patch cord) extra-flexível com conector RJ45 macho em uma extremidade e
macho 110 na outra, comprimento indicado em projeto.
8
5.8.3.Aplicação: para a interligação cruzada entre painéis padrão IDC 110 ou entre equipamento
ativo e bloco distribuidor.
5.9. PRODUTO: CORDAO 110/110
5.9.1.Tipo: cordão (patch cord) extra-flexível com conectores 110 macho nas extremidades, de um,
dois ou quatro pares, comprimento indicado em projeto.
5.9.3.Aplicação: para a interligação cruzada entre painéis padrão IDC 110, com a escolha da
quantidade de pares conforme a aplicação.
5.10. PRODUTO: CABO DE COMUNICAÇÃO
5.10.1. Tipo: cabo de pares de cobre trançados, não blindado, fios sólidos, categoria 6, para
uma freqüência de operação igual ou superior a 100 MHz, impedância característica 100 ohms,
para taxas de transmissão de até 622 Mbps, testados com a tecnologia pow er sun, com 4
pares ou com 25 pares, conforme projeto.
5.10.2. Fabricante: LUCENT/AT& T, FURUKAW A, SIEMON, BELDEN, AMP, ALCATEL,

NEXANS, PLP ou equivalente
5.10.3. Aplicação: para a ligação estruturada e permanente entre tomadas de saída e painéis
distribuidores no cabeamento horizontal e entre diferentes painéis distribuidores, no
cabeamento vertical.
5.11. PRODUTO: TOMADA DE COMUNICAÇÃO
5.11.1. Tipo: padrão RJ-45, oito pinos, com contatos banhados a ouro espessura mínima de 30
micra, em módulo único com tampa de proteção, categoria 6, testada com a tecnologia pow er
sun, que permita o destrancamento máximo dos cabos em 1,2 mm no padrão de pinagem 568-
A, contatos traseiros padrão IDC 110 com capa protetora.
5.11.2. Fabricante: LUCENT/AT& T, FURUKAW A, SIEMON, AMP, KRONE, INFRAPLUS PLP

ou equivalente.
5.11.3. Aplicação: para a constituição de pontos de saída, junto às áreas de trabalho.
5.12. PRODUTO: SUPORTE PARA TOMADA DE COMUNICAÇÃO
5.12.1. 1. Tipo: placa de parede 4x2 polegadas para suporte de um, dois ou quatro módulos
RJ45 em instalação aparente ou embutida.
9
5.12.2. Tipo: placa 3x3 polegadas para instalação aparente tipo sistema X, para suporte de um
ou dois módulos RJ45 CAT. 6;
5.12.3. Tipo: tampa de condulete para suporte de um ou dois módulos RJ45 CAT. 6;
5.12.4. Tipo: placa de piso 4x4 polegadas, em latão polido com tampa basculante para suporte
de um ou dois módulos RJ45;
5.12.5. Tipo: caixa de sobrepor (surface mount) para suporte de um, dois ou mais módulos
RJ45 em instalação aparente (tomada multi-usuário).
5.12.6. Fabricante: LUCENT/AT& T, FURUKAW A, SIEMON, AMP, KRONE, INFRAPLUS PLP

ou equivalente.
5.12.7. Aplicação: fixação e suporte às tomadas de comunicação para constituição dos pontos
de saída (out-lets).
5.13. PRODUTO: ADAPTADOR "Y " PARA TOMADA DE COMUNICAÇÃO
5.13.1. Tipo: adaptador modular para duplicação ou quadruplicação de tomada RJ-45 padrão
568A para redes 10BaseT categoria 3.
5.13.2. Fabricante: SIEMON, INFRAPLUS ou equivalente.
5.13.3. Aplicação: restrita, a critério do engenheiro, onde houver telefones agrupados. OBS.: a
sua utilização implica no rebaixamento da categoria de cabeamento de 6 para 3, razão pela
qual só deve ser utilizado somente em aplicações de telefonia.
5.14. PRODUTO: ELETRODUTO PVC RIGIDO COM ACESSÓRIOS
5.14.1. Tipo: eletroduto de PVC preto, anti-chamas, em barra de 3 metros, com luvas e curvas
de raio longo (raio igual ou superior a dez vezes o seu diâmetro interno).
5.14.2. Fabricante: TIGRE ou equivalente.
5.14.3. Aplicação: constituição de infra-estrutura de tubulações aparentes para passagem de

cabos de energia ou de comunicação, em locais onde é necessária a proteção mecânica extra.
5.15. PRODUTO: ELETRODUTO PVC RIGIDO CORRUGADO COM ACESSÓRIOS
5.15.1. Tipo: eletroduto de PVC amarelo, anti-chamas.
10
5.15.3. Aplicação: constituição de infra-estrutura de tubulações embutidas para passagem de
cabos de energia ou de comunicação, em locais onde é necessária a proteção mecânica extra.
5.16. PRODUTO: BUCHAS, ARRUELAS E BOXES
5.16.1. Tipo: acessórios para eletrodutos fabricados em PVC.
5.16.3. Aplicação: para terminação de eletrodutos em caixas, calhas e suportes diversos.
5.16.4. PRODUTO: ACESSÓRIOS DE FIXAÇÃO PARA DUTOS
5.16.5. Tipo: tirantes, vergalhões, abraçadeiras e suspensões em ferro galvanizado.
5.16.7. Aplicação: suporte e fixação de eletrodutos, calhas, canaletas, perfilados.
5.17. PRODUTO: ELETROCALHAS E PERFILADOS COM ACESSÓRIOS
5.17.1. Tipo: em chapa galvanizada com tampa de pressão ou aparafusada, conforme indicado,
acabamento a fogo, acessórios de conexão tipo curva horizontal, curva vertical, "T", derivação,
redução concêntrica etc.
5.17.3. Aplicação: suportes para cabos dos circuitos de energia e de comunicação, sobre o
forro, com dimensões indicadas.
5.18. PRODUTO: CAIXA DE PASSAGEM
5.18.1. Tipo: em chapa metálica, dimensões indicadas em projeto, conforme a aplicação.
5.18.2. Fabricante: TAUNUS, CEMAR ou equivalente.
5.18.3. Tipo: em alumínio fundido, com tampa vedada à prova de água e detritos, dimensões
indicadas em projeto, conforme a aplicação.
5.18.4. Fabricante: W ETZEL, MOFERCO ou equivalente.
5.18.5. Aplicação: para passagem de cabos.
5.19. PRODUTO: ETIQUETA DE IDENTIFICAÇÃO
11
5.19.1. Tipo: Auto colante
5.19.2. Fabricante: Brady ou Panduit
5.19.3. Aplicação:Identificação de cabos, quadros , tomadas, etc.
5.20. PRODUTO: ABRAÇADEIRAS
5.20.1. Tipo:De ny lon, na cor branca
5.20.2. Fabricante:Cemar ou similar
5.20.3. Aplicação:Organização de cabos em racks, eletrocalhas e quadros
5.21. PRODUTO: CAIXAS DE PASSAGEM NO PISO
5.21.1. Tipo:Própria p/ piso, alta, dimensões (10 x 10 x 6,5) cm, em alumínio fundido, c/ tampa
de latão (ver especificação da tampa adiante) e entradas rosqueadas nas bitolas indicadas em
projeto.
5.21.2. Fabricante: MOFERCO, W ETZEL ou similar
5.21.3. Aplicação: Pontos de energia e lógica no piso
5.22. PRODUTO:TAMPA EM LATÃO P/ CAIXA DE PISO P/ REDE DE LÓGICA
5.22.1. Tipo: Para até três tomadas RJ-45 CAT. 6
5.22.2. Fabricante: KRONE ou similar
5.22.3. Aplicação:Caixas de piso para rede lógica
5.23. PRODUTO:TAMPA EM LATÃO P/ CAIXA DE PISO P/ TOMADA ELÉTRICA
5.23.1. Tipo:Para uma e duas tomadas.
5.23.2. Fabricante:W ETZEL ou similar
5.23.3. Aplicação: Caixas de piso para rede de tomadas elétricas no piso
5.24. PRODUTO: CORDOALHA
5.24.1. Tipo: Cobre nú, 35mm2 ou 50mm2 – NORMATIZADAS.
5.24.2. Fabricante: FICAP ou equivalente
12
5.24.3. Aplicação: Malhas de aterramento, conforme projeto
5.25. PRODUTO:HASTE DE ATERRAMENTO
5.25.1. Tipo: Cooperw eld, cobreada, 5/8”x3,0m, alta camada de cobre 254 micra.
5.25.2. Fabricante:Cooperw eld ou similar
5.25.3. Aplicação: Caso necessário para reforço do aterramento, após medição do mesmo
5.26. PRODUTO: ACESSÓRIOS
5.26.1. Tipo: Para QD de telefonia – Blocos Cook, Protetores de Linha, guias, aterramento, etc.
5.26.2. Aplicação: Quadros de telefonia, conforme projeto
5.27. PRODUTO: QUADRO TELEFÔNICO
5.27.1. Tipo: em chapa metálica, dimensões indicadas, de sobrepor (ou embutir), conforme
detalhe em projeto.
5.27.2. Fabricante: TAUNUS, CEMAR ou equivalente.
5.27.3. Aplicação: quadro de distribuição dos cabos telefônicos e alojamento dos blocos
distribuidores.
5.28. PRODUTO: SUPRESSOR DE TRANSIENTES
5.28.1. Tipo: supressor de transientes tipo varistor, tensão 150 Volts (ou 250 Volts), corrente
máxima 32,5 kA, potência de 400 J, para fixação em quadro.
5.28.2. Fabricante: SIEMENS, CLAMPER, ELEMATTI, VOLTS, KASCHER, MAXTEC-TELMAX

ou similar.
5.28.3. Aplicação: para a proteção dos circuitos elétricos contra transientes de tensão, instalado
no quadro de distribuição QD.
5.29. PRODUTO: DVR
5.29.1. Tipo: Gravadores Digitais de Vídeo NVRS para manter as imagens das Câmeras
armazenadas e seguras.
NVD 1316
» Grava até 16 canais IP
13
» Compatível com tecnologia H.265+
» 1 interface de rede Giga Ethernet
» Intelbras DDNS
» Onvif Perfil S
Sistema
Processador Principal Microprocessador dual core de alto desempenho
Sistema operacional Linux® embarcado
Entrada de vídeo
Suporte para câmeras IP 16
Protocolos suportados INTELBRAS-1¹ e Onvif Perfil S
Suporte a fluxos de video simultâneos (streams) de uma
3
mesma câmera
Suporte à câmeras de outras marcas¹ Onvif Perfil S
Áudio
Entrada para áudio 1 canal RCA
Saída para áudio 1 canal RCA

Visualização
Saídas de vídeo 1 HDMI e 1 VGA
Resoluções suportadas no monitor HDMI 1 1920 × 1080, 1280 × 1024, 1280 × 720
Resoluções suportadas no monitor HDMI 2 Não possui
Resoluções suportadas no monitor VGA 1 1920 × 1080, 1280 × 1024, 1280 × 720
Resoluções suportadas no monitor VGA 2 Não possui
Comprimento máximo indicado para cabo HDMI/VGA 5 metros / 10 metros
8MP(4K), 6MP, 5MP, 4MP, 3MP, 2MP(Full HD/1080p),
Resoluções suportadas na visualização
1MP(HD/720p), D1, CIF¹
8MP (4K) - 1 canal

6 MP - 1 canal
5 MP - 1 canal
Canais em reprodução em Stream Principal²
4 MP - 2 canais
3 MP - 3 canais
2 MP (Full
- 4 canais
HD/1080p)
Máscara de privacidade Até 4 por canal
Zoom digital Sim
Controle de contas de usuário com permissões de acesso
Sim
ao sistema
Suporte à Planificação (câmeras Fisheye) Não possui
Quantidade de planificações simultâneas Não possui
Gravação
Sistema de compressão dos arquivos H.265/ H.265+/H.264/H.264+
Resoluções de gravação suportadas
1MP(HD/720p), D1, CIF
Taxa de frames suportada para gravação por resolução 1MP(HD/720p), D1, CIF
todos em até 30 frames
Taxa de bit rate suportada para gravação 80 Mbps
14
Detecção de movimento, mascaramento, perda de vídeo.
Eventos/configurações para gravação Todos configuráveis
por agenda.
1~120 minutos (padrão: 60 minutos)/1~30 segundos
Configuração de duração / pré-gravação / pós-gravação
/10~300 segundos
Inteligências de vídeo
Suporte à relatórios e gravação de inteligências de vídeo Não possui

Inteligências de vídeo embarcadas
Inteligência de vídeo embarcada no gravador Não possui
Smart track Não possui
Controle PTZ através de rede TCP/IP para speed domes IP
PTZ que utilizam protocolo
Intelbras-1
Reprodução e backup de gravações
Reprodução simultânea Até 4 canais
Resoluções suportadas na reprodução
Data e hora com precisão de segundo e detecções de
Modos de busca eventos (movimento e
eventos)
Reproduzir, parar, retroceder, reprodução rápida,
reprodução lenta, arquivo
Funções no playback seguinte, arquivo anterior, próxima câmera, câmera
anterior, tela cheia,
reprodução aleatória, seleção de backup, zoom digital
Modos de backup Dispositivo USB, FTP e através de interface Web
Busca automática de gravações em cartão SD após queda
Não possui
de conexão
Rede
Porta Ethernet 1 portas RJ45, (10/100/1000Mbps)
Funções das portas Ethernet Simples
Portas PoE Não possui
Potência portas POE Não possui
Distância máxima indicada com cabo CAT5 (POE) Não possui
HTTP/HTTPS, TCP/IP, IPv4/IPv6, RTSP, UDP, UPnP (somente
discovery), NTP, DNS,
Funções de rede DDNS, DHCP, Filtro IP, FTP, SFTP, RTMP, SNMP, 802.1x,
Multicast, E-mail (SMTP) e
Intelbras Cloud
Throughput de rede 140 Mbps
Entrada de banda 80 Mbps
Saída de banda 60 Mbps
128 usuários simultaneamente (O limite de banda de saída
Conexões remotas
deve ser considerado)
Cliente DDNS DynDNS, No-IP e Intelbras DDNS
Acesso por Smartphones IOS e Android através do ISIC Lite e Guardião
Armazenamento
1 HD SATA 3 (consulte o documento Lista de
Disco rígido Compatibilidade de HDs em
www.intelbras.com.br para mais informações)
Opções de armazenamento Gravação simples por eventos ou regular
15
¹ A Intelbras garante o funcionamento das câmeras que utilizam protocolo INTELBRAS-1. Consulte o manual
para obter
informações sobre protocolos de terceiros.
Não compatível com as câmeras Intelbras VIP CB1M, VIP BX1M, VIP DM1MIRVF, VIP DM2MIRVF e VIP BX2M
² Considerando uma taxa de frames de 30 fps
A ficha técnica é válida para a última versão de firmware do produto
Sobrescrita de arquivos antigos, alarmes de falha e HD
Gerenciamento de espaço em disco
cheio
Para cálculo de capacidade de armazenamento, utilize a
ferramenta Cálculo de HD disponível no site
www.intelbras.com.br
Conexões auxiliares
USB 2 portas (1 no painel traseiro USB 2.0, 1 no painel
Porta USB frontal USB 2.0). Pode-se
utilizar simultaneamente.
Porta Serial Não possui
Entrada de áudio bidirecional 1 canal RCA (15 KΩ)
Saída de áudio bidirecional 1 canal RCA (15 KΩ)
Entradas de alarme Não possui
Saída de alarme Não possui
e-Sata Não possui
Suporte ao Multibox Intelbras Não possui
Suporte a mesas operadoras Intelbras (VTN1000 e VTN
Sim
2000)
Geral
Alimentação do dispositivo 12Vdc – 2A
Consumo 3W (sem HD)
Proteção contra surto de tensão Sim
Condições de ambiente -10°C ~ +55°C, 0 ~ 90% de umidade
Acondicionamento Instalação em mesa ou bandeja de rack
Tamanho (L × A × P) Compact 1U - 260 × 224,9 × 47,6 mm
Peso 0,8kg(sem HD)
Peso bruto 1,6kg(sem HD)
Ventilação interna Não possui
Certificados FCC e CE
Itens Inclusos :
HD 4Tb exclusivo e especifico para CFTV
1x Mouse
1x Manual
5.29.2. Fabricante: Intelbras, Samsung, ou similar.
5.29.3. Aplicação: Segurança
5.30. PRODUTO: Câmera CFTV
16
5.30.1. Tipo: CÂMERA CFTV
VIP 1230 D – 2,8mm

Câmera IP
» Resolução 2 megapixels (1080p)
» Alimentação PoE Ativo (IEE 802.3af)
» IR de 30m
» ROI (Região de Interesse)
» Índice de proteção IP67
As VIPs Intelbras são câmeras de
segurança para sistemas de
monitoramento e vigilância por vídeo
IP. Podem ser
utilizadas com os sistemas de CFTV
Intelbras, para um sistema de
monitoramento seguro, estável e
integrado. Sua
instalação e gerenciamento podem
ser feitos através de interface web de
forma rápida e fácil.
Especificações técnicas VIP 1230 B VIP 1230 D
Sensor de imagem 1/2.7” 2 megapixels CMOS
Automático
Manual: 1/3s ~ 1/100.000s
Pixels efetivos 1920 (H) × 1080 (V)
0,1 lux/F2.0 (Colorido, 1/3s, 30IRE)
Iluminação mínima
Controle de ganho Automático/ Manual
Automático/ Natural / Externo
Balanço do branco Automático / Exterior / Manual /
Personalizado
Automático (ICR) /Colorido/ Preto e
Perfil Dia & Noite
Branco

Modos de vídeo
Branco
Detecção de vídeo Até 4 regiões de detecção
Lente
Distância focal 3.6mm 2.8 mm
Abertura máxima F2.0
Ângulo de visão H: 82° / V: 45º H: 102° / V: 55º
Tipo de lente Fixa
Alcance IR 30 metros
IR inteligente Sim
Comprimento de onda LED IR 850 nm
Tipo de montagem Montada em placa
Vídeo
Quantidade de streams 2
H.264/ H.264B/ H.264H/ H.265/
Compressão de vídeo
MJPEG¹
17
Compressão Inteligente Sim
2MP (1920x1080) / 16:9
1.3M (1280x960) / 4:3
1M (1280x720) / 16:9
Resolução de imagem
D1 (704x480) / 22:15
VGA (640x480) / 4:3
CIF (352x240) / 22:15
Foto Até 1 foto por segundo
Formato do vídeo NTSC
H.264: 8 kbps a 6144 kbps
Taxa de bit H.265: 3 kbps a 6144 kbps
MJPEG: 40 kbps a 6144 Kbps
Taxa de frames 1 ~ 30 FPS
Rede
Interface RJ45 (10/100BASE-T)
Throughput Máximo 24 Mbps
TCP/IP, UDP, IPv4, IPv6, DHCP, ARP,
ICMP, DNS, DDNS, RTSP, RTCP, HTTPs,
HTTP, Filtro IP, SMTP, SSL, TLS, IGMP,
Protocolos e serviços suportados
Multicast, FTP (modo passivo), NTP,
RTP, Onvif, Intelbras Cloud, RTMP e
Intelbras -1²
Onvif Perfil S, T
Intelbras DDNS , DDNS No-IP®,
Serviços DDNS
DynDNS®
Acesso a múltiplos usuários (máximo de 20) com proteção

Configuração de nível de acesso
por senha³
Navegador Internet Explorer®⁴, Google Chrome e Firefox
Smartphone IOS, Android, Software iSIC Intelbras
Aplicações e monitoramento Intelbras SIM Next, Intelbras IP Utility e Defense IA
Características Complementares
Detecção de movimento Sim⁵
Ajuste de imagem Brilho/ Contraste/ Saturação/ Nitidez/ Gama
Função espelho Rotação Horizontal
Rotação de imagem 0°/90°/180°/270°
Idiomas do menu OSD Português, Inglês e Espanhol
Máscara de privacidade Sim 4 áreas programáveis)
Redução digital de ruído 3D – ajustável (DNR)
Mascaramento
Funções inteligentes Detecção de movimento
Área de interesse
Conexões
Saída de vídeo Conector RJ – 45 Ethernet (8P8C)
Alimentação Conector P4 fêmea
Características Elétricas
Consumo máximo de potência < 4,8 W < 4,2 W
Alimentação 12 Vdc, Poe Ativo (802.3af)
Proteção anti-surto 15 kV (vídeo e alimentação)
Características Mecânicas
Dimensões (A x Ø) 162,6 x 70 mm 85,5 x 109 mm
Peso 300 g 360 g
18
Cor do case Preto (Tampa frontal) e Branco (gabinete traseiro) Branco
Tipo case/material Metal (tampa frontal) e plástico (gabinete traseiro)
Grau de proteção IP67
Local de instalação Interno e externo
Características Ambientais
¹ Disponível apenas no stream extra.

² Esse produto é compatível com os modelos NVD 1204, NVD 1208 e NVD 1216, somente utilizando o
protocolo ONVIF e com o modo
de gravação em Regular. Não garantimos o funcionamento da detecção de movimento entre esses
dispositivos.
Não compatível com os NVRs modelos NVD 3000 e NVD 3000-P.
³ Para conectar a câmera em DVRs e NVRs que não possuem a função de inicialização, será necessário
primeiro conectar a câmera em
um computador para fazer a inicialização através da interface web da câmera.
⁴ A compatibilidade pode variar conforme a versão do navegador.
⁵ Para garantir o correto funcionamento da detecção de movimento utilizar o protocolo Intelbras-1.
⁶ Devido implementações de segurança na comunicação da câmera com os gravadores Intelbras, não serão
compatíveis com gravadores
Intelbras que possuem versão de firmware de 2017 ou anterior. Para maiores informações, favor consultar o
suporte técnico.
Temperatura de armazenamento - 30 à 60 °C
Temperatura de operação - 30 à 60 °C
Umidade relativa de operação < 95 % RH
Certificações
FCC Parte 15, classe B
CE EN 60950 : 2000

5.31. PRODUTO: DVR
5.31.1. Tipo: Gravadores Digitais de Vídeo NVRS para manter as imagens das Câmeras
armazenadas e seguras.
NVD 1316
» Grava até 16 canais IP
» Compatível com tecnologia H.265+
» 1 interface de rede Giga Ethernet
» Intelbras DDNS
» Onvif Perfil S
Sistema
Processador Principal Microprocessador dual core de alto desempenho
19
Sistema operacional Linux® embarcado
Entrada de vídeo
Suporte para câmeras IP 16
Protocolos suportados INTELBRAS-1¹ e Onvif Perfil S
Suporte a fluxos de video simultâneos (streams) de uma
3
mesma câmera
Suporte à câmeras de outras marcas¹ Onvif Perfil S
Áudio
Entrada para áudio 1 canal RCA
Saída para áudio 1 canal RCA

Visualização
Saídas de vídeo 1 HDMI e 1 VGA
Resoluções suportadas no monitor HDMI 1 1920 × 1080, 1280 × 1024, 1280 × 720
Resoluções suportadas no monitor HDMI 2 Não possui
Resoluções suportadas no monitor VGA 1 1920 × 1080, 1280 × 1024, 1280 × 720
Resoluções suportadas no monitor VGA 2 Não possui
Comprimento máximo indicado para cabo HDMI/VGA 5 metros / 10 metros
Resoluções suportadas na visualização
1MP(HD/720p), D1, CIF¹
8MP (4K) - 1 canal

6 MP - 1 canal
5 MP - 1 canal
Canais em reprodução em Stream Principal²
4 MP - 2 canais
3 MP - 3 canais
2 MP (Full
- 4 canais
HD/1080p)
Máscara de privacidade Até 4 por canal
Zoom digital Sim
Controle de contas de usuário com permissões de acesso
Sim
ao sistema
Suporte à Planificação (câmeras Fisheye) Não possui
Quantidade de planificações simultâneas Não possui
Gravação
Sistema de compressão dos arquivos H.265/ H.265+/H.264/H.264+
Resoluções de gravação suportadas
Taxa de frames suportada para gravação por resolução 1MP(HD/720p), D1, CIF
todos em até 30 frames
Taxa de bit rate suportada para gravação 80 Mbps
Detecção de movimento, mascaramento, perda de vídeo.
Eventos/configurações para gravação Todos configuráveis
por agenda.
1~120 minutos (padrão: 60 minutos)/1~30 segundos
Configuração de duração / pré-gravação / pós-gravação
/10~300 segundos
Inteligências de vídeo
20
Suporte à relatórios e gravação de inteligências de vídeo Não possui
Inteligências de vídeo embarcadas
Inteligência de vídeo embarcada no gravador Não possui
Smart track Não possui
Controle PTZ através de rede TCP/IP para speed domes IP
PTZ que utilizam protocolo
Intelbras-1
Reprodução e backup de gravações
Reprodução simultânea Até 4 canais
Resoluções suportadas na reprodução
Data e hora com precisão de segundo e detecções de
Modos de busca eventos (movimento e
eventos)
Reproduzir, parar, retroceder, reprodução rápida,
reprodução lenta, arquivo
Funções no playback seguinte, arquivo anterior, próxima câmera, câmera
anterior, tela cheia,
reprodução aleatória, seleção de backup, zoom digital
Modos de backup Dispositivo USB, FTP e através de interface Web
Busca automática de gravações em cartão SD após queda
Não possui
de conexão
Rede
Porta Ethernet 1 portas RJ45, (10/100/1000Mbps)
Funções das portas Ethernet Simples
Portas PoE Não possui
Potência portas POE Não possui
Distância máxima indicada com cabo CAT5 (POE) Não possui
HTTP/HTTPS, TCP/IP, IPv4/IPv6, RTSP, UDP, UPnP (somente
discovery), NTP, DNS,
Funções de rede DDNS, DHCP, Filtro IP, FTP, SFTP, RTMP, SNMP, 802.1x,
Multicast, E-mail (SMTP) e
Intelbras Cloud
Throughput de rede 140 Mbps
Entrada de banda 80 Mbps
Saída de banda 60 Mbps
128 usuários simultaneamente (O limite de banda de saída
Conexões remotas
deve ser considerado)
Cliente DDNS DynDNS, No-IP e Intelbras DDNS
Acesso por Smartphones IOS e Android através do ISIC Lite e Guardião
Armazenamento
1 HD SATA 3 (consulte o documento Lista de
Disco rígido Compatibilidade de HDs em
www.intelbras.com.br para mais informações)
Opções de armazenamento Gravação simples por eventos ou regular
¹ A Intelbras garante o funcionamento das câmeras que utilizam protocolo INTELBRAS-1. Consulte o manual
para obter
informações sobre protocolos de terceiros.
Não compatível com as câmeras Intelbras VIP CB1M, VIP BX1M, VIP DM1MIRVF, VIP DM2MIRVF e VIP BX2M
² Considerando uma taxa de frames de 30 fps
A ficha técnica é válida para a última versão de firmware do produto
21
Sobrescrita de arquivos antigos, alarmes de falha e HD
Gerenciamento de espaço em disco
cheio
Para cálculo de capacidade de armazenamento, utilize a
ferramenta Cálculo de HD disponível no site
www.intelbras.com.br
Conexões auxiliares
USB 2 portas (1 no painel traseiro USB 2.0, 1 no painel
Porta USB frontal USB 2.0). Pode-se
utilizar simultaneamente.
Porta Serial Não possui
Entrada de áudio bidirecional 1 canal RCA (15 KΩ)
Saída de áudio bidirecional 1 canal RCA (15 KΩ)
Entradas de alarme Não possui
Saída de alarme Não possui
e-Sata Não possui
Suporte ao Multibox Intelbras Não possui
Suporte a mesas operadoras Intelbras (VTN1000 e VTN
Sim
2000)
Geral
Alimentação do dispositivo 12Vdc – 2A
Consumo 3W (sem HD)
Proteção contra surto de tensão Sim
Condições de ambiente -10°C ~ +55°C, 0 ~ 90% de umidade
Acondicionamento Instalação em mesa ou bandeja de rack
Tamanho (L × A × P) Compact 1U - 260 × 224,9 × 47,6 mm
Peso 0,8kg(sem HD)
Peso bruto 1,6kg(sem HD)
Ventilação interna Não possui
Certificados FCC e CE
Itens Inclusos :
HD 4Tb exclusivo e especifico para CFTV
1x Mouse
1x Manual
5.32. PRODUTO: Câmera CFTV
5.32.1. Tipo: CÂMERA CFTV
VIP 1230 D – 2,8mm

Câmera IP
» Resolução 2 megapixels (1080p)
» Alimentação PoE Ativo (IEE 802.3af)
22
» IR de 30m
» ROI (Região de Interesse)
» Índice de proteção IP67
As VIPs Intelbras são câmeras de
segurança para sistemas de
monitoramento e vigilância por vídeo
IP. Podem ser
utilizadas com os sistemas de CFTV
Intelbras, para um sistema de
monitoramento seguro, estável e
integrado. Sua
instalação e gerenciamento podem
ser feitos através de interface web de
forma rápida e fácil.
Especificações técnicas VIP 1230 B VIP 1230 D
Sensor de imagem 1/2.7” 2 megapixels CMOS
Automático
Manual: 1/3s ~ 1/100.000s
Pixels efetivos 1920 (H) × 1080 (V)
0,1 lux/F2.0 (Colorido, 1/3s, 30IRE)
Iluminação mínima
Controle de ganho Automático/ Manual
Automático/ Natural / Externo
Balanço do branco Automático / Exterior / Manual /
Personalizado
Perfil Dia & Noite
Branco

Modos de vídeo
Branco
Detecção de vídeo Até 4 regiões de detecção
Lente
Distância focal 3.6mm 2.8 mm
Abertura máxima F2.0
Ângulo de visão H: 82° / V: 45º H: 102° / V: 55º
Tipo de lente Fixa
Alcance IR 30 metros
IR inteligente Sim
Comprimento de onda LED IR 850 nm
Tipo de montagem Montada em placa
Vídeo
Quantidade de streams 2
H.264/ H.264B/ H.264H/ H.265/
Compressão de vídeo
MJPEG¹
Compressão Inteligente Sim
2MP (1920x1080) / 16:9
1.3M (1280x960) / 4:3
Resolução de imagem 1M (1280x720) / 16:9
D1 (704x480) / 22:15
VGA (640x480) / 4:3
23
CIF (352x240) / 22:15
Foto Até 1 foto por segundo
Formato do vídeo NTSC
H.264: 8 kbps a 6144 kbps
Taxa de bit H.265: 3 kbps a 6144 kbps
MJPEG: 40 kbps a 6144 Kbps
Taxa de frames 1 ~ 30 FPS
Rede
Interface RJ45 (10/100BASE-T)
Throughput Máximo 24 Mbps
TCP/IP, UDP, IPv4, IPv6, DHCP, ARP,
ICMP, DNS, DDNS, RTSP, RTCP, HTTPs,
HTTP, Filtro IP, SMTP, SSL, TLS, IGMP,
Protocolos e serviços suportados
Multicast, FTP (modo passivo), NTP,
RTP, Onvif, Intelbras Cloud, RTMP e
Intelbras -1²
Onvif Perfil S, T
Intelbras DDNS , DDNS No-IP®,
Serviços DDNS
DynDNS®
Acesso a múltiplos usuários (máximo de 20) com proteção

Configuração de nível de acesso
por senha³
Navegador Internet Explorer®⁴, Google Chrome e Firefox
Smartphone IOS, Android, Software iSIC Intelbras
Aplicações e monitoramento Intelbras SIM Next, Intelbras IP Utility e Defense IA
Características Complementares
Detecção de movimento Sim⁵
Ajuste de imagem Brilho/ Contraste/ Saturação/ Nitidez/ Gama
Função espelho Rotação Horizontal
Rotação de imagem 0°/90°/180°/270°
Idiomas do menu OSD Português, Inglês e Espanhol
Máscara de privacidade Sim 4 áreas programáveis)
Redução digital de ruído 3D – ajustável (DNR)
Mascaramento
Funções inteligentes Detecção de movimento
Área de interesse
Conexões
Saída de vídeo Conector RJ – 45 Ethernet (8P8C)
Alimentação Conector P4 fêmea
Características Elétricas
Consumo máximo de potência < 4,8 W < 4,2 W
Alimentação 12 Vdc, Poe Ativo (802.3af)
Proteção anti-surto 15 kV (vídeo e alimentação)
Características Mecânicas
Dimensões (A x Ø) 162,6 x 70 mm 85,5 x 109 mm
Peso 300 g 360 g
Cor do case Preto (Tampa frontal) e Branco (gabinete traseiro) Branco
Tipo case/material Metal (tampa frontal) e plástico (gabinete traseiro)
Grau de proteção IP67
Local de instalação Interno e externo
Características Ambientais
24
¹ Disponível apenas no stream extra.
² Esse produto é compatível com os modelos NVD 1204, NVD 1208 e NVD 1216, somente utilizando o
protocolo ONVIF e com o modo
de gravação em Regular. Não garantimos o funcionamento da detecção de movimento entre esses
dispositivos.
Não compatível com os NVRs modelos NVD 3000 e NVD 3000-P.
³ Para conectar a câmera em DVRs e NVRs que não possuem a função de inicialização, será necessário
primeiro conectar a câmera em
um computador para fazer a inicialização através da interface web da câmera.
⁴ A compatibilidade pode variar conforme a versão do navegador.
⁵ Para garantir o correto funcionamento da detecção de movimento utilizar o protocolo Intelbras-1.
⁶ Devido implementações de segurança na comunicação da câmera com os gravadores Intelbras, não serão
compatíveis com gravadores
Intelbras que possuem versão de firmware de 2017 ou anterior. Para maiores informações, favor consultar o
suporte técnico.
Temperatura de armazenamento - 30 à 60 °C
Temperatura de operação - 30 à 60 °C
Umidade relativa de operação < 95 % RH
Certificações
FCC Parte 15, classe B
CE EN 60950 : 2000

6. CRITÉRIO PARA ACEITAÇÃO DE EQUIVALENTES

25



6.3. GARANTIAS

obra.
Autor dos Projetos:
26

CGE Instalação Elétrica: Anexo I - Projeto Elétrico

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

CGE Instalação Elétrica: Anexo I - Projeto Elétrico

Enviado por

Direitos autorais:

Formatos disponíveis

ANEXO I – PROJETO ELÉTRICO

Estabelecer as características técnicas referentes às instalações elétricas para INVESTIMENTO -

, tendo como padrão as Normas abaixo discriminadas.

Todas as instalações, materiais e equipamentos fornecidos e utilizados na reforma, bem como os

 Normas das Concessionárias locais de Energia

 Normas da ABNT para materiais e componentes

 NR-10 – Segurança em Instalações Elétricas e Serviços em Eletricidade

3.2. Convenções adotadas no memorial.

3.2.1.CONTRATANTE/FISCALIZAÇÃO – INTS - INSTITUTO NACIONAL DE AMPARO A

TODOS OS SERVIÇOS CONSTANTES DESTES PROJETOS SERÃO EXECUTADOS POR

4.1.3.Havendo dúvidas no entendimento, o Construtor deverá consultar a fiscalização da

4.2. SERVIÇOS A CARGO DO CONSTRUTOR

4.2.1.1. QUADROS DE DISTRIBUIÇÃO DE ENERGIA

4.2.1.1.2. Todo os componentes nos quadros de distribuição deverão ser identificados,

4.2.1.1.3. O nobreak deve ser fornecido conforme especificação do diagrama unifilar,

4.2.1.1.4. O Construtor fornecerá e instalará todo interior (disjuntores, contatoras,

4.2.1.1.6. Os quadros deverão ser adequados à disjuntores padrão DIN.

4.2.1.1.8. Abrigará os disjuntores dos circuitos projetados e dispositivos de proteção (DR`s),

5.2.2.1.6. A adequação do Painel Geral de Baixa tensão será de responsabilidade da

4.2.1.2. TOMADAS DE ENERGIA

4.2.1.2.1. Todas as tomadas e pontos de força devem possuir a identificação dos

4.2.1.2.2. Todas as tomadas destinadas aos equipamentos de informática do sistema on line

4.2.1.2.8. Todas as tomadas, adaptadores e espelhos deverão ser fornecidos pelo

4.2.1.2.11. A instalação dos equipamentos de uso específico e máquinas é de

Os transformadores isoladores, também chamados de transformadores de separação, devem atender:

Características Construtivas e Acessórios Especiais

Disposito Supervisor de Isolamento (DSI)

Anunciador de Alarmes e Teste

Sem Software Supervisório

Com Software Supervisório

4.2.1.4.2. Toda cabeação indicada em projeto, as eletrocalhas, eletrodutos caixas de

4.2.1.4.6. Todas as eletrocalhas ou canaletas devem possuir tampa e conexões apropriadas

4.2.1.4.7. Eletrodutos aparentes ou em entreforros, pisos elevados, poços e outros espaços

4.2.1.4.9. Os cabos na entrada e saída de eletrocalhas, canaletas, conduletes e caixas,

Recomendam-se os seguintes procedimentos, a fim de resguardar a segurança do pessoal e dos

4.2.2.1. EXECUÇÃO DE MANOBRAS ELÉTRICAS

4.2.2.1.3. Antes de executar qualquer manobra deve-se planejá-la e concentrar-se com

4.2.2.1.5. Antes de se usar os equipamentos de segurança (escada, bastão, óculos, calçado,

4.2.2.1.6. Nunca se deve desligar as chaves seccionadoras ou chaves fusíveis destinadas à

4.2.2.1.8. Deverá existir uma placa de advertência indicando a necessidade de se aterrar os

4.2.2.1.9. É obrigatório o uso de equipamentos de proteção individual (EPI) e equipamentos

4.2.2.1.10. Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação

4.2.2.1.11. Da mesma forma, NUNCA desative ou remova a chave automática de proteção

4.2.2.1.13. A alimentação dos quadros de distribuição serão provenientes da proteção geral,

4.2.2.1.14. Os disjuntores serão para fixação rápida, série N, curva C, de ampacidade

4.2.2.1.16. Deverá ser colocado de forma visível em todos os dispositivos de manobras e

4.2.2.2. SERVIÇOS DE MANUTENÇÃO E REPAROS

4.2.2.2.1. Havendo necessidade de pedido de desligamento à Concessionária, ele deverá ser

4.2.2.2.3. Evitar os riscos de acidentes por corrente de retorno aterrando a instalação

4.2.2.2.4. Para se trabalhar em aparelhos ligados no circuito, deve-se desligá-lo sempre

4.2.2.2.6. Nunca desconectar os condutores de ligação à terra, e verificar periodicamente as

4.2.2.2.7. Todos os aparelhos e instalações devem ser mantidos em perfeito estado de

4.2.2.2.8. Os equipamentos de proteção e os materiais de operação tais como escadas,

Todas as Instalações serão inspecionadas e ensaiadas durante a execução/ e ou quando

4.2.4.1.1. Será executado pontos de alimentação. o construtor executará todas as instalações

4.2.4.1.2. As conexões devem ser providas de conectores adequados, compatíveis com as

MATERIAIS PARA INSTALAÇÕES

5.0 - CARACTERIZAÇÃO E APLICAÇÃO

- PRODUTO: ELETRODUTO METALICO COM ACESSÓRIOS

Banco de baterias externo com no mínimo 60 minutos de suportabilidade.

Inclui: Filtro de pó, Manual de instalação, Serviço de start up.

Capacidade de potência de saída

Características & Benefícios
