Multímetros:

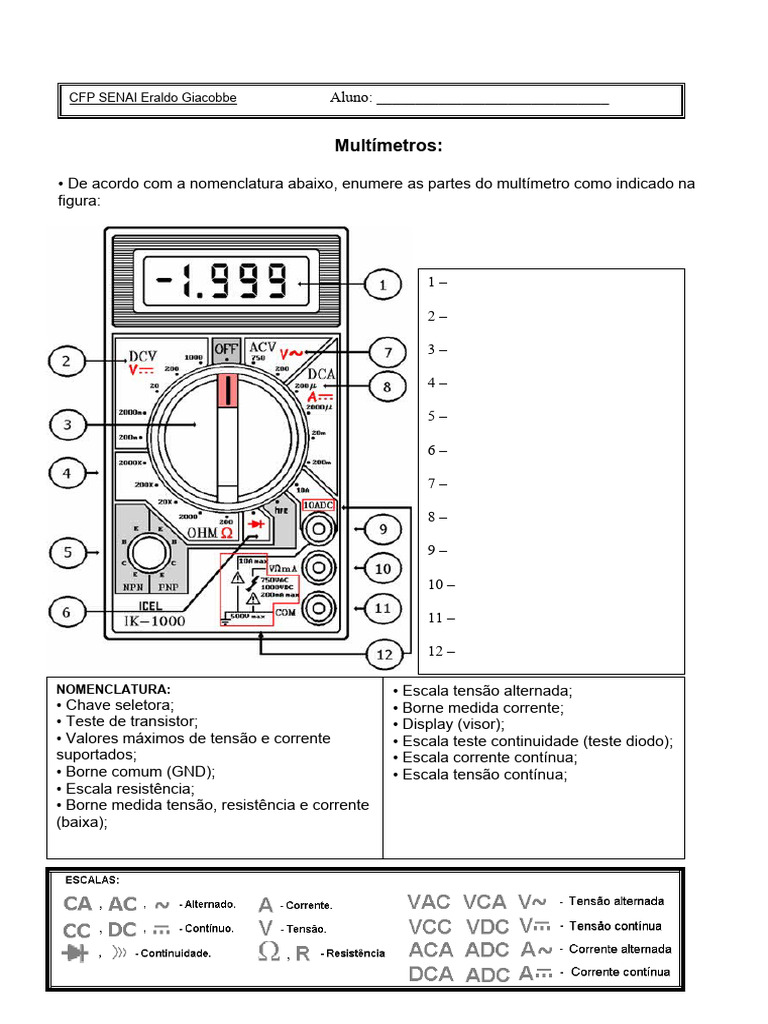

• De acordo com a nomenclatura abaixo, enumere as partes do multímetro como indicado na

figura:

1–

2–

3–

4–

5–

6–

7–

8–

9–

10 –

11 –

12 –

NOMENCLATURA: • Escala tensão alternada;

• Chave seletora; • Borne medida corrente;
• Teste de transistor; • Display (visor);
• Valores máximos de tensão e corrente • Escala teste continuidade (teste diodo);
suportados; • Escala corrente contínua;
• Borne comum (GND); • Escala tensão contínua;
• Escala resistência;
• Borne medida tensão, resistência e corrente
(baixa);
 1–

2–

3–

4–

5–

6–

7–

8–

9–

10 –

11 –

12 –

NOMENCLATURA: • Escala tensão alternada;

• Chave seletora; • Alicate medida corrente;
• Valores máximos de tensão suportados; • Display (visor);
• Borne comum (GND); • Escala teste continuidade (teste diodo);
• Escala tensão contínua; • Escala corrente alternada;
• Escala resistência; • Botão fixar medida “HOLD”
• Borne medida tensão e resistência;

• Ao utilizar o multímetro, segure sempre as ponteiras por suas capas plásticas isolantes,
cuidando para utilizar a escala e a posição de ponteiras corretas.

• Não deixe o multímetro ligado sem necessidade, e verifique a necessidade de troca de bateria.

• O valor indicado no multímetro é o MÁXIMO possível de medir utilizando a escala selecionada.

Ex.: Escala medida de resistência:
200 – medidas de resistências de até 200Ω
200k – medidas de resistências de até 200KΩ (200 000Ω).

• Caso o valor a ser medido seja maior que a escala escolhida, o multímetro apresentará uma
mensagem de “fora de escala” no visor, podendo ser “OL” ou então “1.”;

• Nunca troque de tipo de medida (Ex.: tensão para resistência) com o multímetro realizando
alguma medida (ligado a um circuito).

• Em medida de corrente com multímetro que não seja de alicate, não troque nem de escala de
medida com o multímetro ligado. Evite também curto-circuitar as ponteiras nesta escala. Medida
de corrente com multímetro de “ponteiras” requer muito cuidado.
