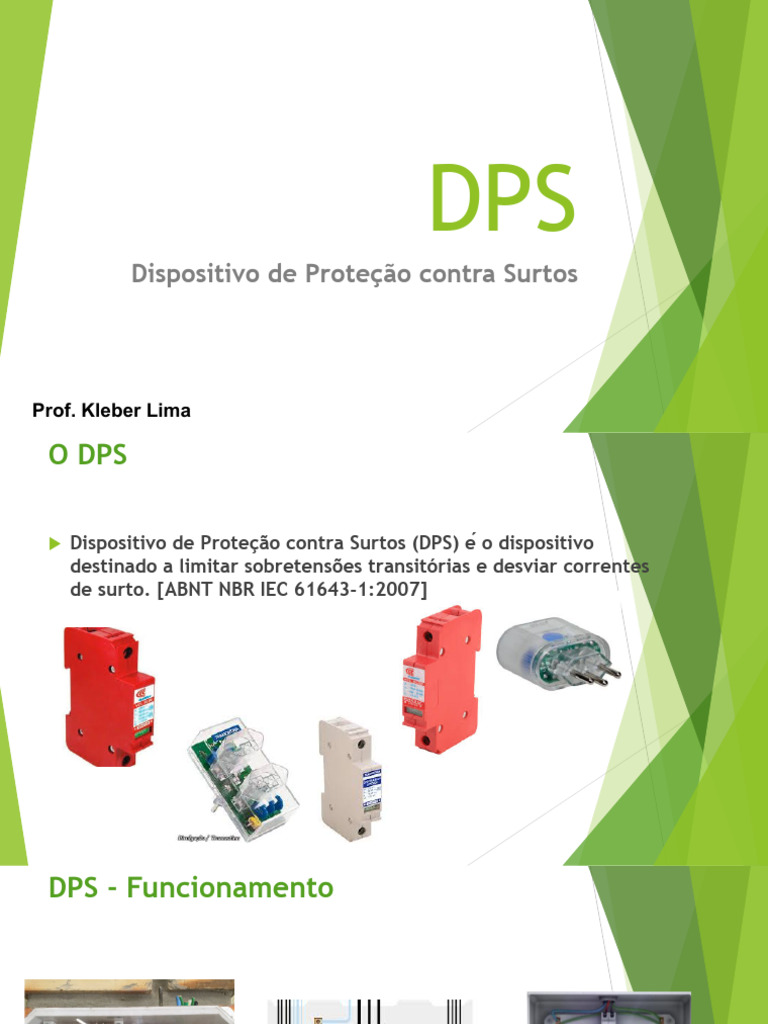

DPS

Dispositivo de Proteção contra Surtos

Prof. Kleber Lima

O DPS

u Dispositivo de Proteção contra Surtos (DPS) é o dispositivo

destinado a limitar sobretensões transitórias e desviar correntes
de surto. [ABNT NBR IEC 61643-1:2007]
DPS - Funcionamento
 DPS - Funcionamento
Tempo de Duração
Evento Duração

Tempo de atuação de um 0,010 s = 10 x 10-3 s = 10 ms

disjuntor termomagnético 100 vezes menor que 1 segundo

Duração de um surto 0,000020 s = 20 x 10-6 s = 20 µs

induzido por um raio 1 milionésimo de 20 segundos

Tempo de resposta de um 0,000000025 s = 25 x 10-9 s = 25 ns

varistor de óxido de zinco
1 bilhonésimo de 25 segundos

Tempo de resposta de um 0,0000000001 s = 1 x 10-9 s = 1 ps

diodo de avalanche de silício 1 trilhonésimo de 100 segundos
DPS - Sobretensão
u Também conhecida como sobretensão permanente ou semi-
permanente, é uma tensão cujo o valor de crista é maior que o
valor correspondente à tensão de operação máxima de um
sistema ou equipamento elé́trico.

O DPS NÃO deve atuar nesse tipo de distúrbio

DPS - Surto
u É uma sobretensão transitória caracterizada por uma elevação
brusca de tensão e de curtíssima duração. Ela é muito maior e
mais rápida que a sobretensão permanente ou semi-permanente

O DPS deve atuar nesse tipo de distúrbio

DPS – Causas dos Surtos Elétricos

Descarga atmosféricas (raios) Chaveamentos e apagões

DPS – Causas dos Surtos Elétricos
Em industrias ocorrem Esses surtos podem não
milhares de surtos em uma queimar os equipamentos,
hora devido ao acionamento de porém podem reduzir sua vida
cargas como motores, útil.
máquinas de solda, elevadores
etc.
DPS - Raios
u Os surtos (efeitos dos raios) podem chegar aos aparelhos,
conectados às redes elétricas e de sinal (telefonia e TV a cabo),
de duas formas:

Descarga direta Descarga indireta

DPS - Raios
DPS - Raios
Valores típicos de surtos no Brasil

Fonte: UFMG
DPS - Raios
Valores típicos de surtos no Brasil

Fonte: UFMG
DPS - Instalação
 DPS – Compatibilidade com Dispositivo DR
Nenhuma falha do DPS ainda que eventual, deve comprometer a
efetividade da proteção contra choques provida a um circuito ou à
instalação.

Quando os DPS forem instalados junto ao ponto de entrada da linha

elétrica na edificação ou no quadro de distribuição principal, o mais
próximo possível do ponto de entrada, e a instalação for aí dotada de
um ou mais dispositivos DR, os DPS podem ser posicionados a
montante ou a jusante do(s) dispositivo(s) DR.
 DPS – Proteção em Cascata
Mesmo com a instalação de DPS, existe uma pequena
parcela da corrente de surto que chega ao equipamento
Essa parcela pode ser suportada pelo equipamento
dependendo da sua suportabilidade a surtos
DPS – Proteção em Cascata
Ao instalar DPS secundários esse desvio de corrente
para o equipamento será menor, aumentando a
confiabilidade da proteção
DPS – Equalização de Potencial

Em instalações onde existam equipamentos de

tecnologia da informação (TI), uma adequada
equalização de potenciais é necessária e em alguns
casos é a única alternativa para proteção de
equipamentos e operadores
DPS – Equalização de Potencial
DPS – Equalização de Potencial
DPS – Características
 DPS – Características
Uc = Máxima tensão de operação contínua
DPS – Características: Onda 8/20
Simula um surto induzido, ou seja, já amortecido ou
causado por uma descarga indireta
 DPS – Características: Onda 8/20
Imáx (8/20) = Corrente de descarga máxima

Significa quanta corrente de surto (raio) o DPS pode

suportar uma única vez
 DPS – Características: Onda 8/20
In (8/20) = Corrente de descarga nominal

Significa quanta corrente de surto (raio) o DPS pode

suportar por vinte vezes
 DPS – Características: Onda 10/350
Simula a corrente do raio (descarga direta)
 DPS – Características: Onda 10/350
Iimp (10/350) = Corrente de impulso

Significa quanta corrente de surto (raio) o DPS pode

suportar uma única vez
Só é informada quando o DPS é de classe I
DPS – Características: Comparativo
Comparativo das formas de onda
DPS – Características: Nível de proteção
Significa quanta tensão residual o DPS vai “deixar
passar” para o aparelho protegido, quando estiver
circulando a In (corrente de descarga nominal)
DPS – Características: Nível de proteção
Afinal, quanto surto os aparelhos suportam?
 DPS – Características: Nível de proteção
Graficamente pode-se entender melhor por que o DPS
garante proteção aos aparelhos eletroeletrônicos

Vs: Suportabilidade de acordo com a tabela 31 da NBR 5410:2004
