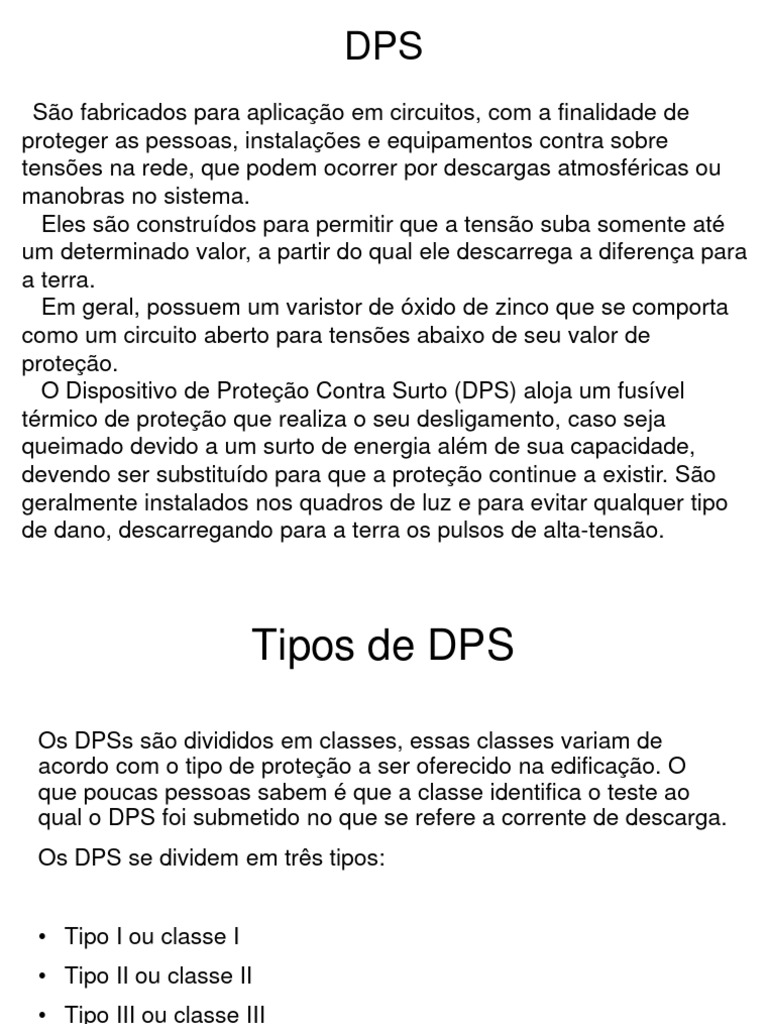

DPS

São fabricados para aplicação em circuitos, com a finalidade de

proteger as pessoas, instalações e equipamentos contra sobre
tensões na rede, que podem ocorrer por descargas atmosféricas ou
manobras no sistema.
Eles são construídos para permitir que a tensão suba somente até
um determinado valor, a partir do qual ele descarrega a diferença para
a terra.
Em geral, possuem um varistor de óxido de zinco que se comporta
como um circuito aberto para tensões abaixo de seu valor de
proteção.
O Dispositivo de Proteção Contra Surto (DPS) aloja um fusível
térmico de proteção que realiza o seu desligamento, caso seja
queimado devido a um surto de energia além de sua capacidade,
devendo ser substituído para que a proteção continue a existir. São
geralmente instalados nos quadros de luz e para evitar qualquer tipo
de dano, descarregando para a terra os pulsos de alta-tensão.
 Tipos de DPS

Os DPSs são divididos em classes, essas classes variam de

acordo com o tipo de proteção a ser oferecido na edificação. O
que poucas pessoas sabem é que a classe identifica o teste ao
qual o DPS foi submetido no que se refere a corrente de descarga.
Os DPS se dividem em três tipos:

• Tipo I ou classe I
• Tipo II ou classe II
• Tipo III ou classe III
Classe I: limita surtos de tensão, nos quais parte da
corrente do raio está associada, ou seja, esta classe é
utilizada no quadro principal, ou em ambientes em que
possa ocorrer descargas diretas (áreas urbanas ou
rurais). Os DPSs dessa classe, foram testados com um
gerador de forma de onda de 10/350us, o que significa
que quando o mesmo sofre uma descarga, o DPS leva
de 10 à 350 micro segundos para levar esta corrente
para a terra.
DPS CLASSE I
Classe II: limita surtos de tensão que chegam a
penetrar na edificação, dessa forma, um DPS classe II
está destinado a proteger equipamentos que possam vir
a danificar ao receber tensões superiores. São testados
com um gerador de forma de onda de 8/20us e são
instalados nos quadros de distribuição internos ou
quadros secundários;
DPS CLASSE II
Classe III: limita surtos de tensão penetram equipamentos
mais sensíveis, dessa forma, um DPS classe III está
destinado a proteger somente um equipamento,
geralmente aparelhos eletroeletrônicos. São testados com
um gerador de forma de onda do tipo combinado nas
formas 1,2/50us e 8/20us.
DPS CLASSE III
Agora que conhecemos as classes e entendemos a
forma de onda, para escolher o tipo de DPS que deve
ser instalado em um sistema, devemos conhecer suas
características elétricas:
Tensão nominal (Un): a tensão nominal nada mais é do
que a tensão de alimentação da sua cidade (127V, 220V
e 380V). Este dado não consta na plaqueta do DPS, mas
é importante saber qual a tensão nominal em que o DPS
será inserido para poder escolher a Tensão máxima
contínua (Uc), já que Un deve ser menor que Uc.
Tensão máxima contínua ou Tensão máxima de operação (Uc) :
é um valor de tensão sempre maior que a tensão nominal. Abaixo da
Uc o DPS não atuará e o mesmo é geralmente 10% maior que a Un.
Por questões práticas convenciona-se que para um sistema cuja
tensão nominal (entre fase e neutro) é de de 220 utiliza-se DPS de Uc
igual a 275V e assim por diante. As Ucs mais comuns de serem
encontradas são: 175V,275V,460V.
Nível de tensão de proteção ou Tensão residual
(Up) : existe um valor máximo de tensão que ainda
permanece nos terminais de um DPS durante sua
operação. Se um DPS obtiver uma Up < 1,2kV, significa
que se um surto de tensão que gera 20kA de corrente de
descarga atingir o DPS, o mesmo limitará essa tensão
até valor máximo de 1,2kV. Uma dica: da uma olhada no
valor associado a Up do DPS, quanto mais baixa for a
Up melhor será a qualidade do DPS.
Corrente nominal de descarga (In 8/20): valor
determinado pelo fabricante testado sob um gerador de
forma de onda de 8/20us que determina a corrente
média que o DPS pode suportar sem se danificar. Por
exemplo: se um DPS tiver In de 20kA, o mesmo poderá
suportar correntes de descarga maiores ou menores que
esta por uma quantidade de vezes determinada pelo
fabricante (geralmente de 10 a 15 dependendo do nível
de descarga).
Corrente máxima de descarga (Imax 8/20): valor
determinado pelo fabricante testado sob um gerador de
forma de onda de 8/20us que determina a corrente
máxima que o DPS pode descarregar pelo menos uma
vez sem danificar. Por exemplo: se um DPS tiver Imax
de 40kA, o mesmo poderá suportar correntes de
descarga dessa natureza somente uma vez.
