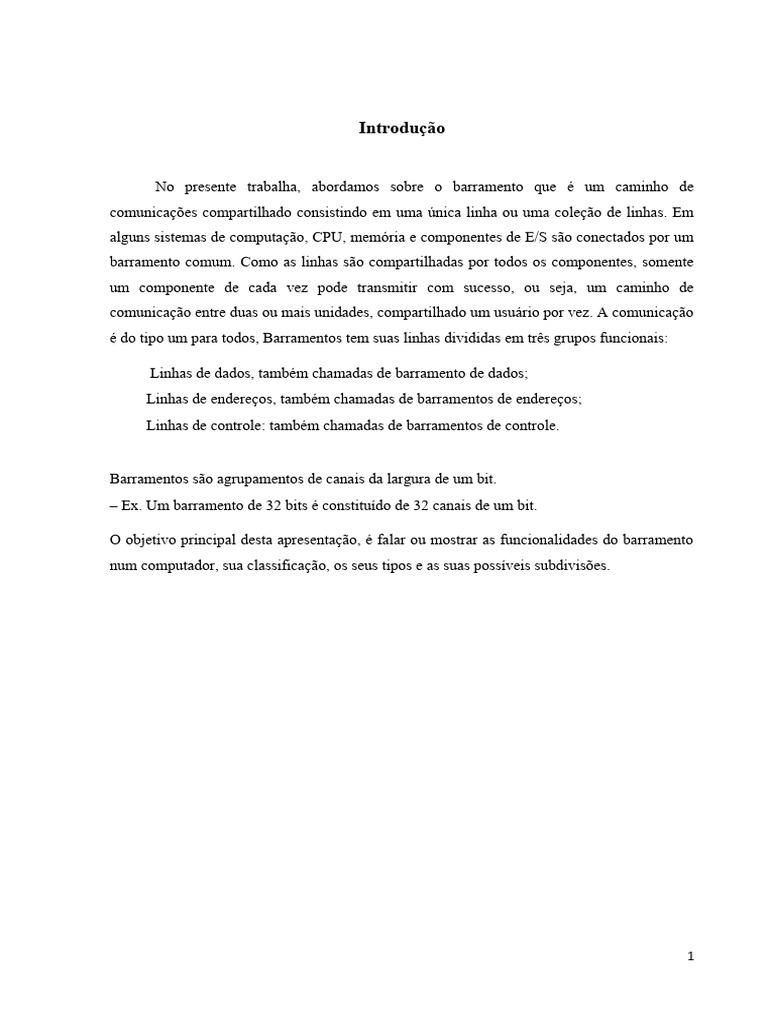

Introdução

No presente trabalha, abordamos sobre o barramento que é um caminho de

comunicações compartilhado consistindo em uma única linha ou uma coleção de linhas. Em
alguns sistemas de computação, CPU, memória e componentes de E/S são conectados por um
barramento comum. Como as linhas são compartilhadas por todos os componentes, somente
um componente de cada vez pode transmitir com sucesso, ou seja, um caminho de
comunicação entre duas ou mais unidades, compartilhado um usuário por vez. A comunicação
é do tipo um para todos, Barramentos tem suas linhas divididas em três grupos funcionais:

Linhas de dados, também chamadas de barramento de dados;

Linhas de endereços, também chamadas de barramentos de endereços;
Linhas de controle: também chamadas de barramentos de controle.

Barramentos são agrupamentos de canais da largura de um bit.

– Ex. Um barramento de 32 bits é constituído de 32 canais de um bit.

O objetivo principal desta apresentação, é falar ou mostrar as funcionalidades do barramento

num computador, sua classificação, os seus tipos e as suas possíveis subdivisões.

1
Capítulo I. Barramentos.

A comunicação da Unidade de Controle e da Unidade de Ciclo de Dados é feita

sempre com a Memória Principal através dos barramentos. Os endereços são transmitidos
sempre via Barramento de Endereços para a memória, sempre de forma unidirecional da CPU
para a memória.
Quando as instruções são transmitidas da memória para a Unidade de Controle, elas
utilizam o Barramento de Dados.

1. Classificação dos Barramentos

Os barramentos podem ser classificados em: Barramentos Internos e Barramentos Externos.

Barramentos internos são aqueles que ficam na placa mãe, são os barramentos que
utilizam as de mídias e placas. Ou ainda as que linhas transportam dados de e para a ALU –
Unidade Lógica Aritmética – e outros componentes internos à CPU.

Ex: Mídias – HD, USB, DISKET, fita e etc.

Ex: Placas – Placa de rede, vídeo, som, modem e etc.

Barramentos externos são aqueles que usam as portas de comunicação. Ou ainda as

linhas conectam a CPU à memória ou a dispositivos de Entrada/Saída.

Ex: VGA, HDMI, Micro etc.

1.2. Tipos de Barramentos

Na classificação interna e externa dos barramentos, existem vários tipos, abordamos os

tipos mais destacados.

1.2.1. Barramentos Locais (Internos)

Os barramentos internos locais, podem ser subdividido em: Barramentos de dados, de

Sistema, de Endereços e de controle.

2
1.2.1.1. Barramento de Dados

Têm por função transportar a informação (códigos dos programas e dados) entre os
blocos funcionais de um computador; quanto maior a sua "largura", maior o número de bits
que é possível transportar simultaneamente.

1.2.1.2. Barramentos de Endereços

Têm por função transportar a identificação/localização ("endereço") dos sítios onde se

pretende ler ou escrever dados (por ex., o endereço de uma célula de memória).

1.2.1.3. Barramentos de Controle

Agrupa todo o conjunto de sinais elétricos de controle do sistema necessários ao bom

funcionamento do computador como um todo (por ex., sinais para indicar que a informação
que circula no barramento de dados é para ser escrita e não lida da célula de memória cuja
localização segue no barramento de endereços).

1.2.1.4. Barramento de Sistema

É um barramento utilizado para interconectar os principais componentes do

computador CPU, Memória e E/S. Atualmente são divididos entre dois barramentos especiais:

 Barramento de memória: para comunicação entre a CPU e a memória;

 Barramento de entrada/saída: para comunicação entre a CPU e dispositivos de
entrada/saída. Também podem ser chamados de barramentos de expansão.

1.2.2. Barramento PCI

É um barramento de grande largura de banda, que pode funcionar como

barramento periférico. Comparando com outros barramento, apresenta melhor
desempenho para subsistemas de E/S de alta velocidade (tais como adaptadores de
vídeo, placas de rede e controladores de disco).

3
 Tem a função de conectar periféricos em computadores como: placas de vídeo, placas
de som, placas de modem, etc. Tem uma taxa de transferência de 33 MHz a 32 bits, com
uma conexão direta à Ponte Norte.

1.2.3. Barramento PCIe

Padrão PCI tornou-se inviável para altas velocidades de comunicação (IEM e efeito
pelicular), recurso que permite o uso de uma ou mais conexões seriais (lanes) para
transferência de dados.
Trabalha a 2,5 GHz em blocos de 4 bits (8 nas duas direções).

1.2.4. Barramentos AGP

Criado pela Intel que servem para resolver os problemas de desempenho das placas de
vídeo 3D, que utilizam o barramento PCI e transferem dados de 32 bits a 66 MHz.

1.2.5. Barramento ISA

É utilizado em barramento para placas de expansão de baixa velocidade (8 MHz a 16

bits = 16 MB/s); Poderia ainda ser utilizado em placas que necessitam de baixa taxa de
transferência, tal como placas de fax/modem. Apesar de ser considerado o barramentos mais
lento, ela é a mais utilizada atualmente, composto por slots de 8 a 16 bts existentes na
motherboard, além de alguns dos seus CI. Também podem ser chamados de placas de
expansão ISA. Ex: (som, rede, modem etc).

1.3. Barramento Externos

1.3.1. Barramento USB

Barramento de transmissão série com tecnologia Plug and Play (PnP) que permite que o
usuário conecte/desconecte um periférico a qualquer tempo; Permite a conexão de até 127
periféricos em uma única porta; Interface permite a alimentação do dispositivo através do
cabo de dados com, no máximo, 5 metros de comprimento.

4
1.3.2. Barramento IDE

Padrão utilizado para conexão de Discos Rígidos (HD), leitores/gravadores de mídias

ópticas (CD-RW e DVDRW) e zip drives, Também é conhecido como ATA (Advanced
Technology Attachment) ou, ainda, PATA (Parallel Advanced Technology Attachment).

1.3.3. Barramento SATA

Padrão criado para substituir o PATA devido ao ruído em altas frequências (IEM e
efeito pelicular); Comunicação série em 4 vias através de cabo blindado; Conexão de um
único dispositivo por porta (possível usar adaptadores SATA/IDE); Possibilidade da técnica
“hot swap” que permite a troca de HDs sem o desligamento da máquina.

5
Capítulo II. Ciclos ou Temporização dos Barramentos.

Ciclo de barramento é o intervalo de tempo requerido para mover um grupo de bits ao

longo do barramento. O barramento interliga diversos componentes, as informações só podem
fluir uma de cada vez, senão haverá colisão de sinais elétricos. Existem dois tipos de ciclos de
barramentos que são os síncronos e assíncronos.

2. Barramentos Síncronos

Em um esquema de transmissão síncrona, a ocorrência dos eventos é determinada

pelo relógio. O barramento contém uma linha de relógio, por meio do qual um
relógio transmite uma sequência de 0s e 1s.

O processador emite um sinal de leitura e coloca um endereço de memória

no barramento de endereços.

Ele também emite um sinal de início para marcar a presença do endereço e informação
de controle no barramento.

Um módulo de memória reconhece o endereço e depois do atraso de um ciclo (neste

caso uma sequência de um 0 e um 1), coloca os dados e um sinal de
confirmação no barramento.

Têm uma de suas linhas alimentada por um oscilador a cristal (clock). Todas as
atividades do barramento gastam um número inteiro de ciclos desse sinal – ciclos do
barramento. Elas possuem algumas características:

 Tem um relógio (clock) mestre;

 Frequência entre 5 e 100 MHz;
 Regulam o aparecimento/desaparecimento dos sinais nas diversas linhas do
barramento;

6
 2.1. Barramentos Assíncronos

A ocorrência de um evento no barramento depende de um evento ocorrido

anteriormente.
O processador coloca sinais de endereço e de leitura no barramento.

Depois de uma pausa para estabilização dos sinais, o processador emite um sinal
MSYN (sincronismo mestre), indicando a presença de sinais válidos de endereço e de
controle.

A memória responde enviando os dados e um sinal SSYN (sincronismo escravo), que

indica o envio de uma resposta.

Depois do processador ler as linhas de dados, o processador retira os sinais

MSYN do barramento isso faz com que a memória retire os dados e o sinal SSYN do
barramento.

São aqueles que não usam clock para sincronização de operações. Também possuem
algumas características:

 Não sincroniza o funcionamento do barramento, a ocorrência e a duração de todos os eventos;

 Cada evento depende da ocorrência de um evento anterior, o qual pode ter duração diferente
em tempo.
 Não há qualquer tipo de relação entre os vários sinais que circulam no barramento.

7
 Conclusão

Depois de uma pesquisa, investigação e muita leitura do trabalho, concluímos que os

barramentos são uma série de condutores eletrônicos e elétricos. Os condutores são linhas de
semi-metais ou metais coladas à placa de circuito impresso. Entre os barramentos estudados o
mais usado é o ISA, convecionou-se criar esse padrão para que os fabriantes e os usuarios não
sofressem tanto com a incompatibilidade dos sistemas.

As linhas de comunicação ou barramentos, dependem de duas pontes sul e norte para

que as informações trafeguem até ao destino, essas pontes têm o nome de Chipset, onde o
norte cuida dos barramentos mais rápidos e o sul cuida dos barramentos mais lentos.

8
