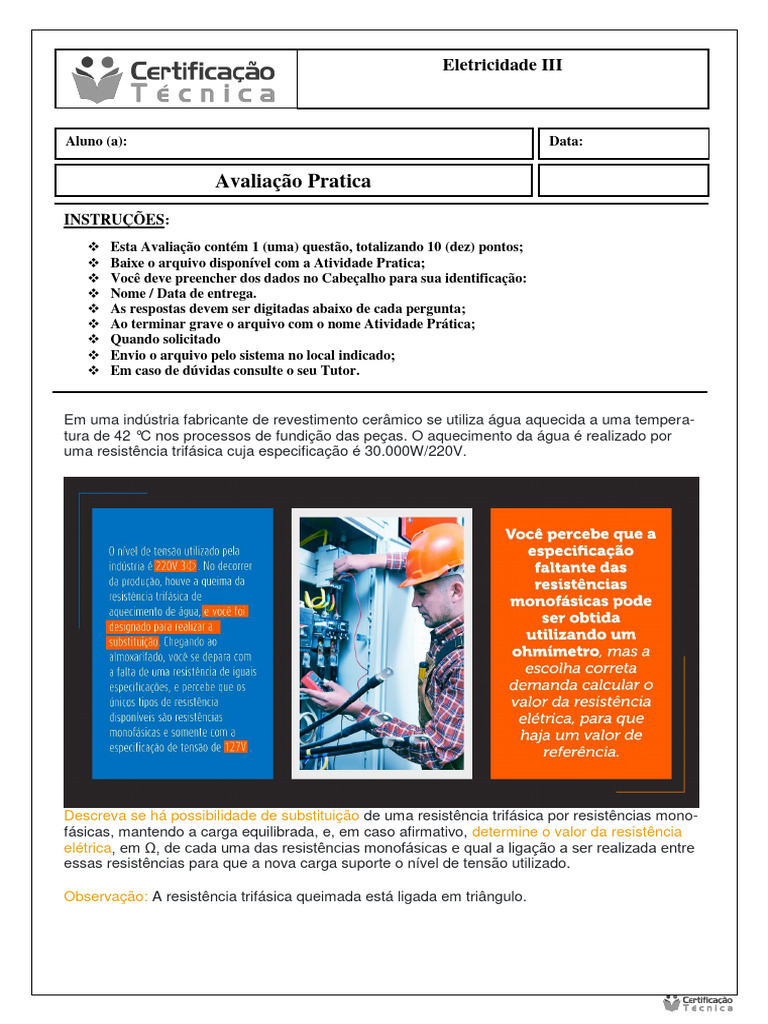

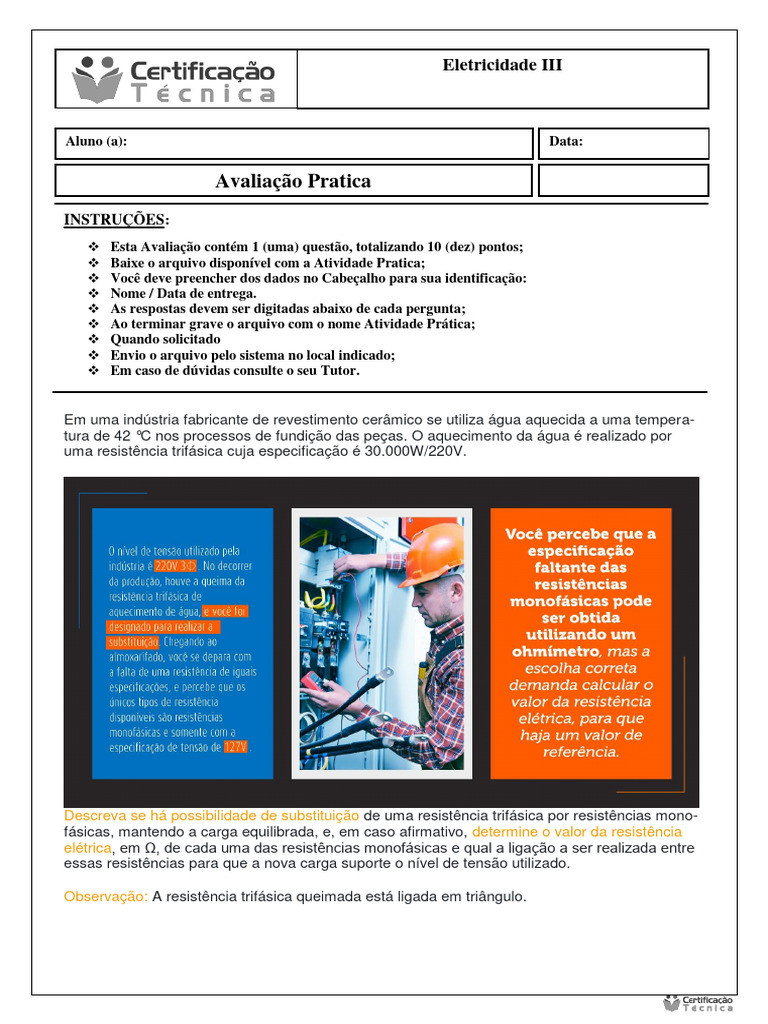

Eletricidade III

Aluno (a): Data:

Avaliação Pratica
INSTRUÇÕES:
 Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
 Baixe o arquivo disponível com a Atividade Pratica;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
 Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar grave o arquivo com o nome Atividade Prática;
 Quando solicitado
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.

Em uma indústria fabricante de revestimento cerâmico se utiliza água aquecida a uma tempera-
tura de 42 °C nos processos de fundição das peças. O aquecimento da água é realizado por
uma resistência trifásica cuja especificação é 30.000W/220V.

Descreva se há possibilidade de substituição de uma resistência trifásica por resistências mono-

fásicas, mantendo a carga equilibrada, e, em caso afirmativo, determine o valor da resistência
elétrica, em Ω, de cada uma das resistências monofásicas e qual a ligação a ser realizada entre
essas resistências para que a nova carga suporte o nível de tensão utilizado.

Observação: A resistência trifásica queimada está ligada em triângulo.

 Deve-se utilizar a ligação estrela, porque os níveis de tensão dos resistores novos são
127 v, ou seja, menores. Também para manter o circuito balanceado, as três resistências
monofásicas utilizadas devem apresentar os mesmos valores nominais, ou seja, resistências
de mesmo valor ôhmico.
Como a alimentação trifásica da indústria é 220 v, ao se utilizar a ligação estrela, cada
resistência receberá um valor de 127 v, seu valor nominal de tensão, sendo que, para que
esta realize o mesmo trabalho da resistência trifásica, a potência de consumo de cada uma
das resistências deve ser igual, como valor de 1/3 da potência trifásica da resistência quei-
mada, ou seja, a potência de cada uma das resistências deverá ser de 10.000W.Utilizando a
expressão que relaciona potência, tensão e resistência é possível determinar o valor de re-
sistência de referência para a escolha entre as resistências monofásicas do almoxarifado.

𝑉²
P=
𝑅

𝑉²
R=
𝑃

127𝑣²
R= 𝑹 = 𝟏, 𝟔𝟏𝟐𝟗 Ω
10000𝑤

Cada resistência deve ter o valor de 1,6129 Ω
