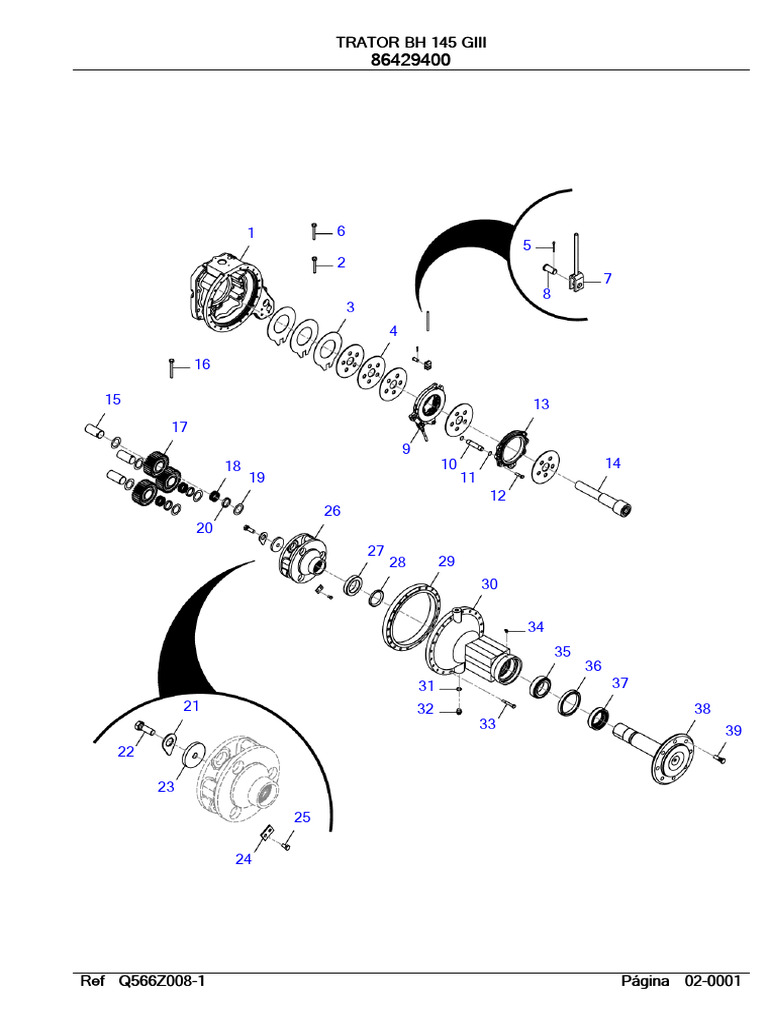

TRATOR BH 145 GIII

86429400

1 6
5
2
7
8
3
4

16

15 13
17
9
18 10 14
19 11
12
26
20
27
28 29
30

34
35
36
31 37
21 32 38
33 39
22

23

25

24

Ref Q566Z008-1 Página 02-0001

Valtra
TRATOR BH 145 GIII C014502
TRANSMISSÃO FINAL Página 02-0001
LADO ESQUERDO
Artigo Número da peça Quantidade Descrição Especificação Técnica
Comentários

EIXO TRASEIRO

1 86355300 1 CARCAÇA
2 HA8350 1 PARAFUSO DE CABEÇA SEXTAVADA
M12x100
3 411040 3 PLACA INTERMEDIÁRIA
4 30184800 5 PLACA DE FRICÇÃO
5 JE3103 1 PINO 4 X 25 SFS_EN_ISO_1234
6 HA9360 1 PARAFUSO DE CABEÇA SEXTAVADA M12 X 100 M8.8 DIN933 ZI
7 80011000 1 GARFO
8 410910 1 PINO
9 6239817M91 1 ATUADOR DE FREIO
VEJA A PÁGINA 02-0003
10 30172100 1 PINO
11 KG9135 2 ANEL DE RETENÇÃO
12 HA8346 6 PARAFUSO M12 X 50 SFS_EN_ISO_4014 8.8
13 30171200 1 CONTRA PLACA
14 80135110 1 EIXO ACIONAMENTO Z=16
15 31337310 3 EIXO
16 HA6340 1 PARAFUSO M12X120
17 31336710 3 ENGRENAGEM Z=32
NÚMERO DE DENTES
32
18 LB8150 210 AGULHA DE ROLAMENTO 5 X 23.8
19 31337401 6 ANEL
20 31337500 3 ARRUELA
21 31337200 1 ARRUELA
22 HA4369 1 PARAFUSO M20X1.5X50
23 31337100 1 ARRUELA
24 81828800 3 ANEL TRAVA
25 HA9235 6 PARAFUSO M10 X 20 SFS_EN_ISO_4017 8.8
26 31336830 1 PORTADOR
27 80834900 1 ROLAMENTO
28 KH0237 1 JUNTA A 85 X 110 X 12 DIN3760-NB
29 31336610 1 ENGRENAGEM Z=83
NÚMERO DE DENTES
83
30 80001100 1 CARCAÇA
31 KH3610 1 JUNTA 24 X 29 X 2 A DIN 7603 CU
32 GR0225 1 PLUGUE M24 X 1.5 DIN910 5.8
33 HA9208 18 PARAFUSO DE CABEÇA SEXTAVADA
M12x90
34 GG0094 1 GRAXEIRA
35 LA5955 1 ROLAMENTO
36 80013000 1 RETENTOR DE ÓLEO 140 X 170 X 20
37 31337600 1 ANEL
38 87188500 1 EIXO
39 31796200 8 PARAFUSO M20 X 1.5 10.9
M20x1.5
