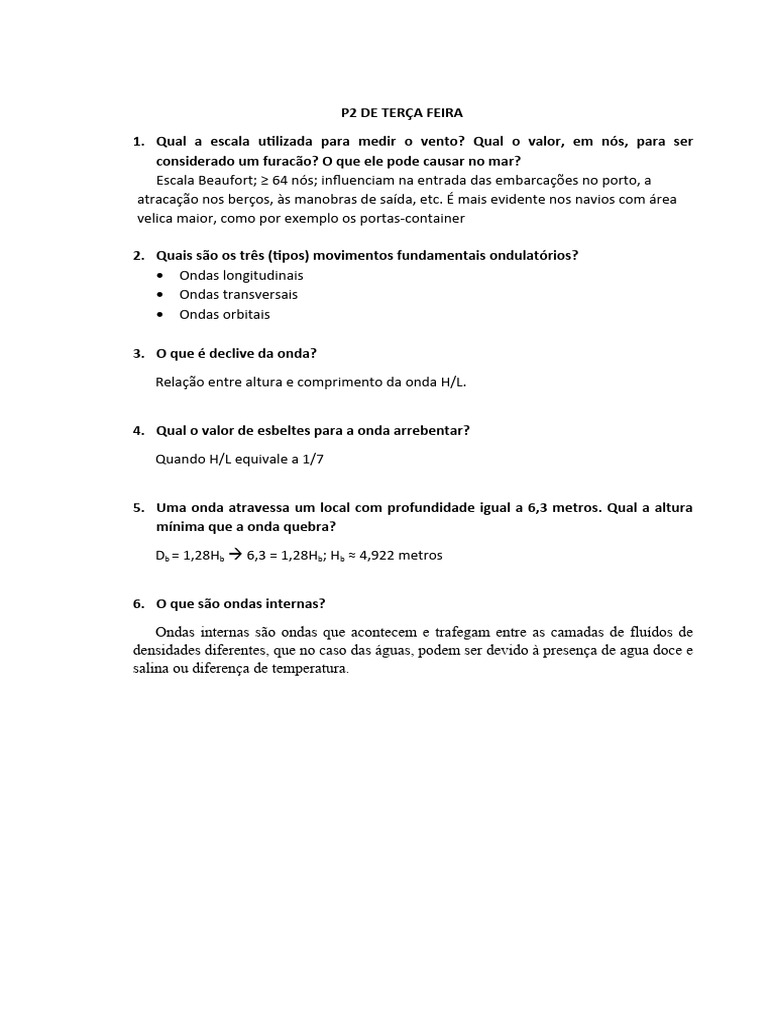

P2 DE TERÇA FEIRA

1. Qual a escala utilizada para medir o vento? Qual o valor, em nós, para ser
considerado um furacão? O que ele pode causar no mar?
Escala Beaufort; ≥ 64 nós; influenciam na entrada das embarcações no porto, a
atracação nos berços, às manobras de saída, etc. É mais evidente nos navios com área
velica maior, como por exemplo os portas-container

2. Quais são os três (tipos) movimentos fundamentais ondulatórios?

 Ondas longitudinais
 Ondas transversais
 Ondas orbitais

3. O que é declive da onda?

Relação entre altura e comprimento da onda H/L.

4. Qual o valor de esbeltes para a onda arrebentar?

Quando H/L equivale a 1/7

5. Uma onda atravessa um local com profundidade igual a 6,3 metros. Qual a altura
mínima que a onda quebra?
Db = 1,28Hb  6,3 = 1,28Hb; Hb ≈ 4,922 metros

6. O que são ondas internas?

Ondas internas são ondas que acontecem e trafegam entre as camadas de fluídos de
densidades diferentes, que no caso das águas, podem ser devido à presença de agua doce e
salina ou diferença de temperatura.
7. Explique o que significa o gráfico e dê o significado de cada elemento.

O gráfico analisa o custo anual de um porto relacionado a sua onda de projeto.

(Ele deixou só as linhas de desenho e apagou tudo o que tá escrito em inglês e acho que
estava numerado e você tinha que dizer o que era cada linha)
 Anual first cost  primeiro custo anual
 Annual cost (first cost plus maintenance cost)  custo anual (primeiro custo mais
custo de manutenção)
 Optimum design wave height  Altura ideal de onda de projeto
 Annual maintenance cost  custo anual de manutenção

8. Calcular o tamanho da pedra de enrocamento e se é artificial ou natural. Verificar

se a onda quebra ou não antes de chegar na estrutura.
Cálculo da pedra depende do Kd fornecido, utilizar ou a Fórmula de Irribarren ou a
fórmula de Hudson e Jackson;
 Depois tem duas opções: ou ele dará o d r e sabendo que a densidade da água é
1kg/m³ você consegue obter a densidade do enrocamento f; ou ele dará a densidade do
enrocamento direto para você achar ou d r .Com a densidade e o peso é possível obter o
volume (densidade=m/v), lembrando que volume da esfera é (4πr³/3).
No caso dele dar o Wr já consegue achar o volume, porque peso específico é N/v

Para a segunda parte ele dará uma tabela tipo essa:

Como é uma estrutura flexível, para achar a onda de projeto se utiliza 1/3 do total
das ondas mais altas para achar a onda de projeto, então:
4 , 89+4 ,52+ 4 , 08+3 , 2+2 , 98+2 , 94+2 , 83
Hs= =3,634 m
7
A profundidade ele irá fornecer, então se a profundidade for menor ou igual a
1,28x3,634, a onda quebra antes da estrutura, se a profundidade for maior ela quebra na
estrutura mesmo.
 P2 DE QUINTA FEIRA
9. Qual a diferença entre maré e corrente de maré?

Corrente de maré tem um movimento horizontal, já a maré tem um movimento

vertical.
A maré são movimentos verticais gerados pela atração da lua com a terra, já a corrente
de maré são movimentos horizontais causados, principalmente,
pela rotação do planeta.

10. O caráter rotatório das correntes de maré divide a conjunção das forças
astronômicas com a rotação da terra. Que efeito é esse?

Efeito coriolis.

11. O que são ondas orbitais? Dê um exemplo.

Ondas orbitais transmitem energia ao longo da interface entre dois fluidos de

densidade diferentes e possuem um movimento combinado das ondas transversais e
longitudinais. O caso mais típico é a interface atmosfera/oceano e as partículas se
movem em trajetórias circulares.

12. Qual o comprimento de uma onda capilar?

Inferior a 1,73cm.

13. Quais são os tipos de ondas?

 Progressiva
 Mergulhante
 Ascendente

14. Identifique os elementos do terminal de minério a seguir:

1- Dolfins de amarração
2- Dolfins de atracação
3- Vigas de apoio das lanças dos carregadores
4- Casas de transferência
5- Lanças dos carregadores
15. Qual é a razão do número de Iribarren
 É a razão entre o ângulo de talude da costa (β) e a raiz quadrada da esbeltes (declive)
da onda:

16. Questão da aula 14 para carga geral e conteiner

P2 DE PORTOS – QUESTÕES ANTERIORES

1) Explicar o Fenômeno Coriolis e citar seu nome

É o fenômeno que causa das correntes rotatórias por forças dos astros com a rotação
da terra
2) O que são ondas orbitais e citar o principal exemplo
São ondas geradas pela interação com dois fluidos com densidades diferentes, que são
a combinação de ondas transversais com as longitudinais. Seu principal exemplo é a
interação atmosfera/oceano
3) Tipos de ondas
Ondas progressivas: perdem energia gradativamente
Ondas mergulhantes: perdem energia bruscamente
Ondas ascendentes: ondas de tempestade, que tem o declive inclinado e baixa pressão
atmosférica
4) Dizer qual a razão no número de Irribaren
tanα
ε=

Onde,
√H
Lo

Tan α: é a inclinação do talude

H: Altura da onda
Lo: Comprimento da onda
5) O que é declive?
Declive é a inclinação que o fundo do mar se encontra
6) Qual o valor de esbeltez para a onda arrebentar?
O valor limite de esbeltez para a arrebentação da onda é de H/7

7) Calcular peso do bloco de enrocamento, dizer se os blocos são naturais ou

artificiais pelo coeficiente dado, dizer se a onda quebrava antes do quebra mar
8) Qual o nome da escala de ventos, qual a velocidade para ser considerado furacão
e o que acontecia com o mar
Escala Beaulfort, a velocidade para ser considerado furacão é de 64 Nós e o estado do
mar fica com vagalhões grande a enorme e excepcionais, visibilidade reduzida a
seriamente afetada.
1) Significado de Bloco
É a atividade de limpeza e conservação dos navios
2) Relação das alturas das ondas
Hmáx = 1,87H, ou arredondando Hmáx = 2H

3) Como se comporta a tsunami?

São originados pela movimentação de falhas geológicas, avalanches submarinas ou
destacamento de icebergs. Tem um comprimento de onda que excede 200 km e se
comportam como sendo de águas profundas, porém em águas pouco profundas sua
velocidade cai e a água passa a se acumular na linha de costa.
4) Completar os níveis do mar
Média das pré-mares de sizígia
Média das pré-mares
Média das pré-mares de quadratura
Nível médio dos mares
Média das baixa-mares de quadratura
Média das baixa-mares
Média das baixa-mares de sizígia

5) Informar as variáveis da fórmula de pressão gerada pelo vento

2
V
x ( At x co s θ + Al x se n θ )
2 2
R=kv x
1600
Onde:
R: Força do vento
V: Velocidade característica do vento a 10m de elevação
kv: Coeficiente de forma
At: Área transversal
Al: Área longitudinal
Θ: Ângulo formado pela direção do vento com o eixo longitudinal
1) Um dos problemas que podem prejudicar a navegação no interior dos portos é a
sedimentação no leito das águas portuárias.
a) Como esse problema é resolvido? Por meio de Dragagem
b) descreva detalhadamente esse procedimento:
Com o uso de uma draga, são feitos nos leitos/fundos dos canais de acesso, interiores
de portos, baias, lagoas e lagos, os serviços de derrocagem, aprofundamento e
acabamento das vias marítimas, desassoreamento, desobstrução e remoção de
materiais submersos

2) Num determinado porto, por causa da ação do vento, os rebocadores não podem
auxiliar os navios.
a) Descreva o estado do mar correspondente:
Escala Beaufort, nível 7 (near gale – forte), Vagalhões pequenos com espuma em
faixas.
b) Qual a velocidade média dentro da faixa (em m/h) do vento nessa situação?
Faixa aproximadamente de 50.000 a 61.000 m/h, cuja velocidade média é de
55.500 m/h

3) a) Como são referenciadas as alturas das águas e as sondagens representadas nas

cartas náuticas? Nível de redução
b) A DNN adota normalmente, neste caso, qual nível de maré?
O nível de baixa-mares de sizígia (MLWS)

4) a) Que tipo de onda se move em alto mar com velocidades superiores a 380 nós?
Tsunami
b) como se originam esse tipo de onda?
originada pelos movimentos de placas tectônicas, mudanças bruscas no nível do mar,
avalanches submarinas ou deslocamentos de icebergs de grandes geleiras.

5) Ao se aproximar da costa, a onda “começa a sentir o fundo do mar”, disto resulta

uma mudança de direção da frente da onda.
a) como é designado este fenômeno? Refração da onda
b) como se dá a distribuição desta energia na praia?
Se dá de forma desigual, a energia é maior nas pontas das costas e mais dispersas nas
praias.

6) Por que é importante conhecer a altura de “Run-up” de uma onda?

Porque para o correto projeto de engenharia de uma obra marítima de proteção, na
linha da costa, deve ser conhecido qual é a máxima altura e alcance da onda de
projeto ao atingir o ponto em questão no talude da costa.
7) Numa barragem de enrocamento, qual situação em termos de ação de ondas na
estrutura, deve ser evitado? Por quê?
O galgamento, pois a crista da estrutura pode ser usada como caminho e passagem
de tubulação, a agitação que a água provoca ao pegar a estrutura também pode
prejudicar a operação dos navios atracados no porto.

8) Que tipos de ondas marítimas estão com suas frequências abaixo de 0,0001s^(-1)?
Ondas ordinárias de marés.

9) É fundamental a execução de serviços de proteção, que visem diminuir os

impactos, nas condições ambientais, junto às obras portuárias, situadas em
margens de rios, canais de navegação, lagos, estuários, baias e enseadas, de
conformidade com o horizonte de projeto e a intensidade de utilização dessas
instalações portuárias.
a) Qual é o númer da norma brasileira que faz recomendação para estes serviços de
proteção? b) Qual é o título desta norma?
NBR 9782/1987 - Ação em estruturas portuárias, marítimas ou fluviais.

10) a) Quais são os principais tipos de quebramento de ondas? b) Faça um croqui de

cada um destes tipos.
