3.

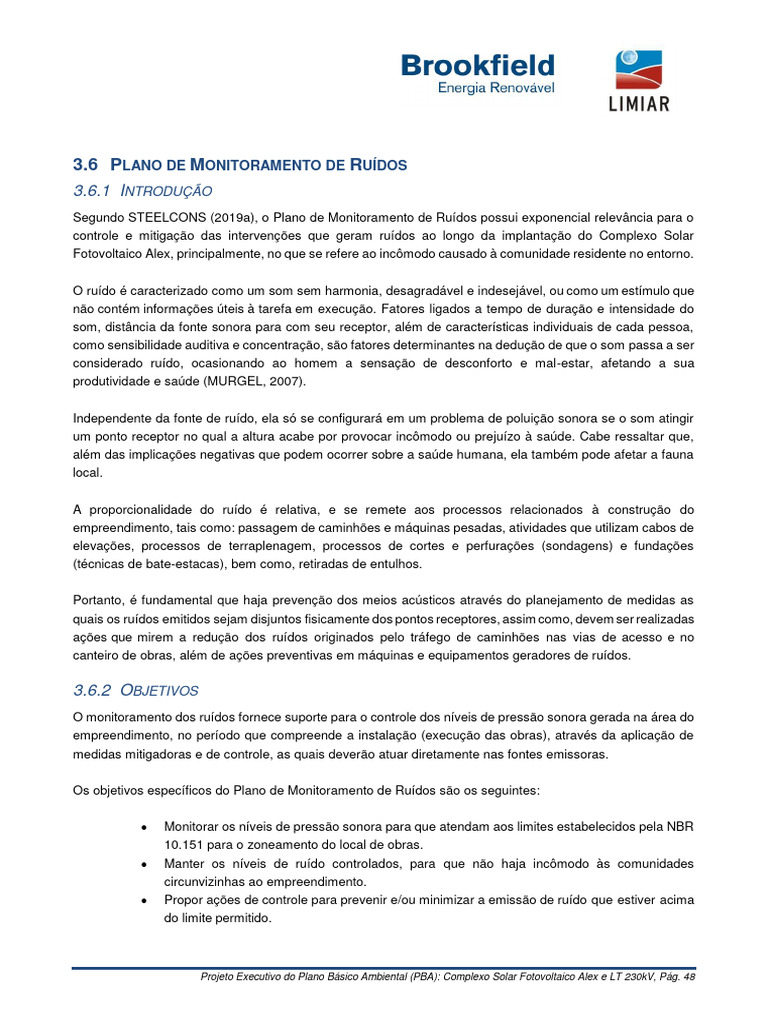

6 PLANO DE MONITORAMENTO DE RUÍDOS

3.6.1 INTRODUÇÃO
Segundo STEELCONS (2019a), o Plano de Monitoramento de Ruídos possui exponencial relevância para o
controle e mitigação das intervenções que geram ruídos ao longo da implantação do Complexo Solar
Fotovoltaico Alex, principalmente, no que se refere ao incômodo causado à comunidade residente no entorno.

O ruído é caracterizado como um som sem harmonia, desagradável e indesejável, ou como um estímulo que
não contém informações úteis à tarefa em execução. Fatores ligados a tempo de duração e intensidade do
som, distância da fonte sonora para com seu receptor, além de características individuais de cada pessoa,
como sensibilidade auditiva e concentração, são fatores determinantes na dedução de que o som passa a ser
considerado ruído, ocasionando ao homem a sensação de desconforto e mal-estar, afetando a sua
produtividade e saúde (MURGEL, 2007).

Independente da fonte de ruído, ela só se configurará em um problema de poluição sonora se o som atingir
um ponto receptor no qual a altura acabe por provocar incômodo ou prejuízo à saúde. Cabe ressaltar que,
além das implicações negativas que podem ocorrer sobre a saúde humana, ela também pode afetar a fauna
local.

A proporcionalidade do ruído é relativa, e se remete aos processos relacionados à construção do

empreendimento, tais como: passagem de caminhões e máquinas pesadas, atividades que utilizam cabos de
elevações, processos de terraplenagem, processos de cortes e perfurações (sondagens) e fundações
(técnicas de bate-estacas), bem como, retiradas de entulhos.

Portanto, é fundamental que haja prevenção dos meios acústicos através do planejamento de medidas as
quais os ruídos emitidos sejam disjuntos fisicamente dos pontos receptores, assim como, devem ser realizadas
ações que mirem a redução dos ruídos originados pelo tráfego de caminhões nas vias de acesso e no
canteiro de obras, além de ações preventivas em máquinas e equipamentos geradores de ruídos.

3.6.2 OBJETIVOS
O monitoramento dos ruídos fornece suporte para o controle dos níveis de pressão sonora gerada na área do
empreendimento, no período que compreende a instalação (execução das obras), através da aplicação de
medidas mitigadoras e de controle, as quais deverão atuar diretamente nas fontes emissoras.

Os objetivos específicos do Plano de Monitoramento de Ruídos são os seguintes:

 Monitorar os níveis de pressão sonora para que atendam aos limites estabelecidos pela NBR
10.151 para o zoneamento do local de obras.
 Manter os níveis de ruído controlados, para que não haja incômodo às comunidades
circunvizinhas ao empreendimento.
 Propor ações de controle para prevenir e/ou minimizar a emissão de ruído que estiver acima
do limite permitido.

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 48
3.6.3 METODOLOGIA
[Link] Monitoramento
A pressão sonora das fontes de ruídos pode gerar desconforto acústico para a população no entorno do
empreendimento, sendo necessário verificar a conformidade com a legislação vigente e analisar eventuais
reclamações da população.

O monitoramento de ruído nesta fase deverá adotar como referência, além da legislação aplicável, as
medições realizadas para o Estudo de Impacto Ambiental – EIA (campanha de background), cujos dados
servirão de parâmetros comparativos.

No monitoramento de ruídos durante a fase de implantação serão avaliados 7 pontos, conforme definido no
PBA (Steelcons, 2019b), e especificados na tabela abaixo. As medições deverão ser realizadas,
principalmente, próximas às residências para avaliação dos possíveis incômodos à população residente.

TABELA 3.11
PONTOS DE AMOSTRAGEM DE MONITORAMENTO DO RUÍDO AMBIENTAL.

Ponto Descrição Coordenadas UTM 24 M

Comunidade de Poço dos Pintos, na via de acesso que

P01 segue em direção ao complexo solar, próximo à última 610850 m E 9418614 m S
residência
Comunidade de Cabeça de Ladeira, na via de acesso
P02 principal, próximo a ultima residência no sentido do 608905 m E 9420650 m S
complexo solar
Comunidade de Santa Maria, na via de acesso que segue
P03 609632 m E 9421722 m S
em direção ao complexo solar, próximo à última residência
Via principal de acesso, em frente ao local previsto para
P04 612110 m E 9421744 m S
instalação dos painéis solares
Via principal de acesso, no entroncamento com a via
P05 615606 m E 9422880 m S
asfaltada da CE-437
Comunidade de Baixa Grande, na via de acesso em
P06 616560 m E 9420775 m S
direção à CE-437
P07 Estrada vicinal, próximo ao limite sul do Complexo Solar 615193 m E 9416583 m S
Fonte: STEELCONS, 2019a; 2019b.

A figura a seguir apresenta a localização dos pontos de monitoramento de ruído em relação ao

empreendimento.

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 49
 !

608340 610940 613540 616140 618740

!

«
!

P05 BR-437
!

(
!

!
9422380

!
!

P03 P04

!
(
! (
!

!
LIMOEIRO DO NORTE

!
P06
!

P02
!

(
!

!
(
! !

!
!
9419780

!
!
!
!

!
!
!
!

!
P01

!
(
! !

!
9417180

!
!

P07
!

(
! !

TABULEIRO DO NORTE
!

MA

Pontos de amostragem de ruído Eletrocentro Área de Minas CS ALEX

!

! ! ! ! ! ! ! !

Fortaleza Oceano Atlântico

(
!
Empreendimento

Rodovia Federal Limite do Terreno Reserva Legal

Localização do

CE CS Alex MONITORAMENTO DE RUÍDOS

PI RN
Cerca Perimetral Limite dos parques Área de Proteção Ambiental
Sist. de Projeção - UTM 24 S Fonte:
Canteiro e Estocagem Placas Fotovoltaicas Limites Municipais Datum - SIRGAS 2000
Pontos Mont.: LIMIAR (2020)
!

PB
0 275 550 1100 1650
!

PE LT 230 kV Alex Subestação Principal m

BA BA AL AL 1:55.000
As medições serão realizadas conforme o estabelecido na ABNT NBR 10.151:2019 – Acústica – Medição e
avaliação de níveis de pressão sonora em áreas habitadas – Aplicação de uso geral, em acordo ao
especificado na Resolução CONAMA n° 1, de 8 de março de 1990, em seu artigo VI, no período diurno (entre
7:00 e 17:00), pois a implantação do empreendimento se dará nesse período.

O monitoramento será realizado através de um medidor de nível de pressão sonora calibrado, cujas
especificações atenderão as recomendações da norma da ABNT NBR 10.151. Os seguintes equipamentos
serão utilizados durante a campanha de monitoramento:

 Decibelímetro Digital, Marca INSTRUTHERM – Modelo DEC-5010;

Equipamento Classe 2;
Número de série: 140401680;
Certificado de Calibração nº RBC1-11018-662, realizada em 02.03.2020.
 Calibrador Acústico, Marca INSTRUTHERM – Modelo CAL-4000;
Equipamento Classe 2;
Número de série: 150101949;
Certificado de Calibração nº RBC2-11018-709, realizada em 02.03.2020.
 GPS GARMIN ETREX ou similar.

Para medições em ambientes externos serão observadas as seguintes recomendações:

 Altura do microfone: 1,20 - 1,50 m (acima do solo);

 A distância do microfone a qualquer superfície refletiva será de no mínimo 3,5 m;
 Em medições realizadas próximas a edificações o microfone será localizado a uma distância
de 0,50 m em frente de uma janela aberta;
 O microfone estará provido de protetor de vento;
 Não serão efetuadas avaliações na ocorrência de precipitação (chuva);
 Será evitada a interferência de outras fontes nos níveis de ruído da fonte em avaliação.

FOTO 3.1: DECIBELÍMETRO DIGITAL, MARCA INSTRUTHERM – FOTO 3.2: DECIBELÍMETRO DIGITAL EM TRIPÉ, COM PROTETOR
MODELO DEC-5010. FONTE: ARQUIVO LIMIAR DE VENTO, DURANTE MEDIÇÃO. FONTE: ARQUIVO LIMIAR

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 51
O medidor de pressão sonora será ajustado para as avaliações dos níveis de pressão sonora equivalente
(LAeq) em dB, com circuito de compensação (A) e resposta rápida (fast). O monitoramento será contínuo, com
intervalo entre as medições de 1 segundo, e com duração de 10 minutos por ponto.

Durante as medições será preenchida uma ficha de campo (Apêndice deste plano) com as observações in
loco, necessárias para as interpretações e elaboração do laudo.

Os resultados obtidos serão comparados aos limites de níveis de pressão sonora (RLAeq) estabelecidos na
ABNT NBR 10151:2019 (Tabela 3.12) para a tipologia “área mista predominantemente residencial” nos pontos
localizados nos povoados e “área de residências rurais” nos demais, e aos dados obtidos na campanha de
background (Tabela 3.13).

TABELA 3.12
LIMITES DE NÍVEIS DE PRESSÃO SONORA ESTABELECIDOS NA ABNT/NBR 10.151:2019.
Tipos de áreas Diurno
Área de residências rurais 40 dB
Área estritamente residencial urbana ou de hospitais ou de escolas 50 dB
Área mista predominantemente residencial 55 dB
Área mista com predominância de atividades comerciais e/ou administrativa 60 dB
Área mista com predominância de atividades culturais, lazer e turismo 65 dB
Área predominantemente industrial 70 dB

TABELA 3.13
RESULTADOS DAS MEDIÇÕES DE RUÍDO AMBIENTAL DURANTE A
CAMPANHA DE BACKGROUND / PERÍODO DIURNO
Nível de pressão sonora medido
Ponto Hora da medição
LAeq, 10 min (dB)
P01 9:50 h 32,7
P02 10:07 h 40,5
P03 10:25 h 40,5
P04 10:45 h 41,3
P05 8:02 h 38,1
P06 8:20 h 46,8
P07 8:50 h 30,7
Fonte: STEELCONS, 2019a

Serão utilizados alguns parâmetros estatísticos para facilitar a interpretação dos valores medidos, tais como
L5, L10, L90 e L95.

[Link] Controle
Durante as obras de instalação do Complexo Fotovoltaico Alex haverá o acompanhamento, em tempo
integral, por um técnico de nível superior com experiência comprovada no acompanhamento ambiental de
obras da mesma natureza, o qual auxiliará na fiscalização daquelas ações rotineiras a serem conduzidas pela
construtora responsável pela construção do empreendimento, tais como:
 Planejamento da obra para aperfeiçoar os horários de trabalho, evitando atividades noturnas
e reduzir a utilização de maquinários simultâneos.

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 52
  Instalação de equipamentos fixos distante de residências, de forma a atenuar as vibrações
transmitidas às estruturas.
 Priorização pela escolha de equipamentos que apresentem baixos índices de ruídos.
 Manutenção contínua dos veículos e equipamentos para controle da emissão de ruído.
 Uso de equipamentos de proteção individual (EPI) pelos funcionários, especialmente do
protetor auricular nas atividades que envolverem emissão de ruídos, e realização de exames
médicos periódicos preventivos.

[Link] Normas e legislação de referência

 Lei Federal Nº 6.938/81: Dispõe sobre a Política Nacional do Meio Ambiente, seus fins e
mecanismos de formulação e aplicação, e dá outras providências. Nesta, define-se
degradação da qualidade ambiental, inclui-se neste conceito a degradação sonora.
 Resolução CONAMA N° 01/90: Dispõe sobre critérios de padrões de emissão de ruídos
decorrentes de quaisquer atividades industriais, comerciais, sociais ou recreativas, inclusive
as de propaganda política.
 Resolução CONAMA N° 02/90: Dispõe sobre o Programa Nacional de Educação e Controle
da Poluição Sonora – SILÊNCIO.
 NBR 10.151: Acústica – Medição e avaliação de níveis de pressão sonora em áreas habitadas
– Aplicação de uso geral. Essa norma estabelece níveis de pressão sonora em função dos
tipos de áreas habitadas e do período (diurno ou noturno).
 Norma Técnica da CETESB L11.032/92: Determinação do nível de ruído em ambientes
internos e externos de áreas habitadas: método de ensaio.

3.6.4 CRONOGRAMA
A seguir, apresenta-se o cronograma de execução do Plano de Monitoramento de Ruídos.
mar/21
ago/20

nov/20

ago/21

nov/21
mai/20

mai/21
dez/20
out/20

out/21
abr/20

abr/21
jun/20

jun/21
jan/21
set/20

fev/21

set/21
jul/20

jul/21

Eventos/Atividades

Marcos de obra
Supressão da
● ● ● ● ● ● ●
Vegetação
Montagem
● ● ● ● ● ● ● ● ● ● ● ● ● ●
Eletromecânica
Comissionamento ● ● ● ● ● ● ●

Plano Monitoramento de Ruídos

Campanhas de
● ● ● ● ●
monitoramento
Ações de controle ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Elaboração de relatórios ● ● ● ● ●

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 53
3.6.5 RESPONSÁVEL PELA EXECUÇÃO
A execução do Plano de Monitoramento de Ruídos é de responsabilidade do empreendedor, por meio da
equipe de consultoria contratada da Limiar Ambiental.

3.6.6 EQUIPE TÉCNICA

Apresenta-se a seguir a equipe necessária para execução do referido Plano:
 1 Gerente de projetos sênior para planejamento integrado das ações ambientais do PBA;
 1 Profissional de campo de nível superior para realização das medições em campo, treinado
para o procedimento;
 1 Profissional responsável de nível superior pela elaboração dos laudos de monitoramento de
ruídos.

3.6.7 REFERÊNCIAS BIBLIOGRÁFICAS

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS – ABNT. NBR 10151: Acústica – Medição e avaliação
de níveis de pressão sonora em áreas habitadas – Aplicação de uso geral. Rio de Janeiro, p. 24. 2019.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS – ABNT. NBR 16313: Acústica - Terminologia. Rio de
Janeiro, p. 11. 2014.
BRASIL. CONSELHO NACIONAL DO MEIO AMBIENTE – CONAMA. RESOLUÇÃO CONAMA n° 1, de 8 de
março de 1990. Publicada no DOU nº 63, de 2 de abril de 1990, seção 1, página 6408.
BRASIL. CONSELHO NACIONAL DO MEIO AMBIENTE – CONAMA. RESOLUÇÃO CONAMA n° 2, de 8 de
março de 1990. Publicada no DOU nº 63, de 2 de abril de 1990, seção 1, página 6408.
BRASIL. Lei Federal nº 6.938, de 31 de agosto de 1981. Dispõe sobre a Política Nacional do Meio Ambiente,
seus fins e mecanismos de formulação e aplicação, e dá outras providências. Publicada no DOU nº 167,
de 02 de setembro de 1981, seção 1, página 16509.
MURGEL, E. Fundamentos de acústica ambiental. 1. Ed. São Paulo: SENAC, 2007.
SÃO PAULO. Companhia de Tecnologia de Saneamento Ambiental, CETESB. Norma Técnica L11.032 –
Determinação do nível de ruído em ambientes internos e externos de áreas habitadas – Método de ensaio.
São Paulo, Julho de 1992.
STEELCONS. 2019a. Estudo de Impacto Ambiental – EIA. Complexo Solar Fotovoltaico Alex (CSFA) e LT
230 kV Fazenda Alex. Preserv Ambiental Soluções Integradas em Meio Ambiente. Ceará. Março/2019.
STEELCONS. 2019b. Plano Básico Ambiental. Complexo Solar Fotovoltaico Alex. Preserv Ambiental
Soluções Integradas em Meio Ambiente. Plano de Monitoramento de Ruídos. Maio/2019.

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 54
[Link] Apêndice – Ficha de campo (monitoramento de ruídos)

Projeto Executivo do Plano Básico Ambiental (PBA): Complexo Solar Fotovoltaico Alex e LT 230kV, Pág. 55
