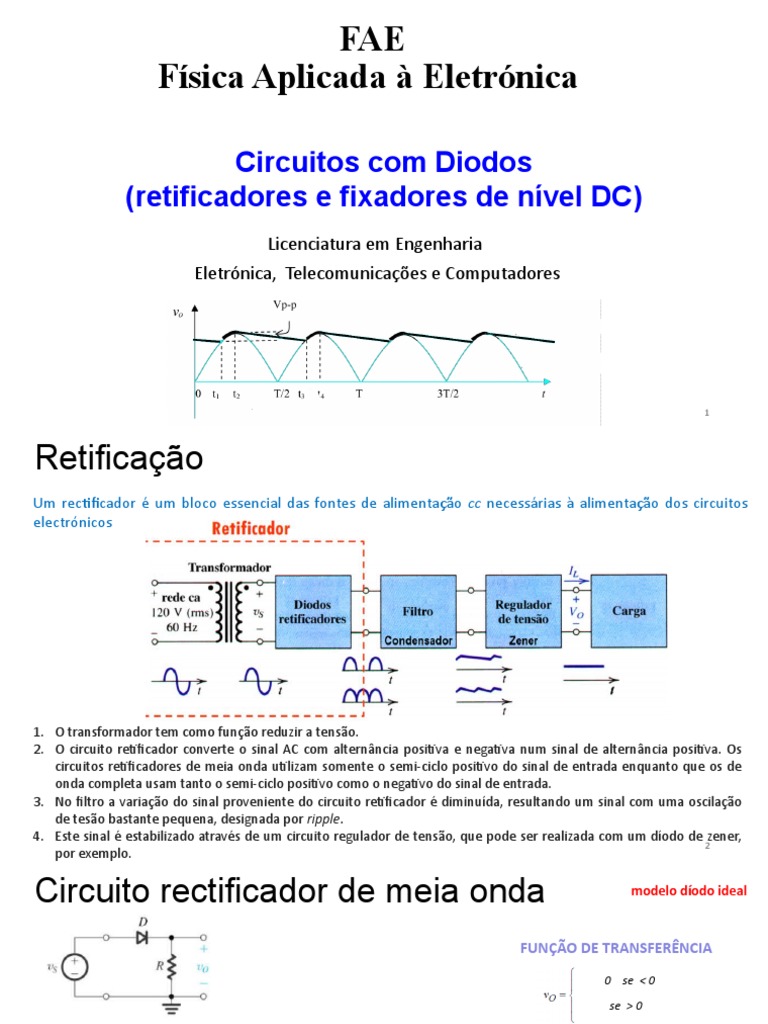

FAE

Física Aplicada à Eletrónica

Circuitos com Diodos

(retificadores e fixadores de nível DC)
Licenciatura em Engenharia
Eletrónica, Telecomunicações e Computadores

1
Retificação
Um rectificador é um bloco essencial das fontes de alimentação cc necessárias à alimentação dos circuitos
electrónicos

1. O transformador tem como função reduzir a tensão.

2. O circuito retificador converte o sinal AC com alternância positiva e negativa num sinal de alternância positiva. Os
circuitos retificadores de meia onda utilizam somente o semi-ciclo positivo do sinal de entrada enquanto que os de
onda completa usam tanto o semi-ciclo positivo como o negativo do sinal de entrada.
3. No filtro a variação do sinal proveniente do circuito retificador é diminuída, resultando um sinal com uma oscilação
de tesão bastante pequena, designada por ripple.
4. Este sinal é estabilizado através de um circuito regulador de tensão, que pode ser realizada com um díodo de zener,
2
por exemplo.
Circuito rectificador de meia onda modelo díodo ideal

FUNÇÃO DE TRANSFERÊNCIA
0 se < 0
se > 0

CIRCUITOS EQUIVALENTES (modelo díodo ideal)

ON: VS > 0 OFF: Vs < 0 CARACTERÍSTICA DE TRANSFERÊNCIA

𝑣 𝑜= 𝑅 ×𝑖=0
3
Circuito rectificador de meia onda modelo díodo ideal

FUNÇÃO DE TRANSFERÊNCIA
ON OFF ON
0 se < 0
se > 0

Rectificador de meia-onda utiliza

os semi-ciclos positivos e corta os
semi-ciclos negativos.

𝑣 𝐷 =𝑣 𝑆 −𝑣 0

4
 Circuito rectificador de meia onda modelo por troços lineares

FUNÇÃO DE TRANSFERÊNCIA

CIRCUITOS EQUIVALENTES (modelo por troços lineares)

CARACTERÍSTICA DE TRANSFERÊNCIA
ON: VS > VDD OFF: Vs < VDD

Declive

Geralmente: rD << R
𝑅
𝑣 𝑜= 𝑅 ×𝑖= (𝑣 − 𝑉 𝐷 0)
𝑅+𝑟 𝐷 𝑆
𝑣 𝑜= 𝑅 ×𝑖=0
Circuito rectificador de meia onda modelo por troços lineares

RESPOSTA TEMPORAL

ON OFF ON

VD0

limiar de condução: VD0 (V )

 0.7
V

𝑉 𝐷0
∅ =arcsin ⁡( )
𝑉𝑃
Condensador de filtragem

• Este circuito também se designa DETETOR DE PICO: o sinal à saída fornece uma tensão DC igual à tensão de pico
do sinal de entrada (assumindo o díodo ideal).
• Na alternância positiva o díodo conduz e o condensador aumentando a tensão aos seus terminais à medida que
vi aumenta.
• Quando vi decresce, o díodo fica polarizado inversamente e deixa de conduzir.
• A tensão de saída permanece constante e igual à tensão de pico. 7
Rectificador de meia onda - filtragem
Tensão de ripple

Intervalo de
condução
• Na alternância positiva o díodo conduz e o t
condensador carrega à tensão de pico VP.
• Depois o díodo fica ao corte e o
condensador descarrega através da
resistência de carga R.
• A descarga do condensador efectua-se
durante quase todo o ciclo até que vi
exceda a tensão do condensador vo.
• O díodo entra novamente em condução e
carrega o condensador até ao pico.
• Para manter a tensão de saída quase
constante, deve-se escolher um
condensador de modo a que a constante
• Quanto menor o ripple mais efectivo é o efeito
de tempo RC seja muito maior que o tempo 8
de descarga. de filtragem
Tensão de ripple
Díodo ON
Carga do
condensador

𝑣 0=𝑣 𝑃

Díodo OFF
Descarga do
condensador

𝑡
−
𝑅𝐶
𝑣 0= 𝑣 𝑃 𝑒

Como se pretende que o condensador descarregue pouco, é necessário que  << RC:

Tensão de ripple
=

9
Rectificador de onda completa – ponte de díodos
Quando Vi > 2V

D1
A

Vo = Vi - 2V

B
D1 D2

D4
A
D2
D3

B
• Para os semi-ciclos POSITIVOS do sinal de entrada,
conduzem os díodos D1 e D2 e os díodos D3 e D4 estão
ao corte. 10
Rectificador de onda completa – ponte de díodos
Quando Vi < - 2V

Vo = -( Vi + 2V)

A
D1
D4
A
D2 Quando -2V < Vi < 2V
D3 Vo = 0

B D1 , D2, D3 e D4 estão ao corte

• Para os semi-ciclos NEGATIVOS do sinal de entrada,
conduzem os díodos D3 e D4 e os díodos D1 e D2 estão ao
corte. 11
Rectificador de onda completa – ponte de díodos
CARACTERÍSTICA DE TRANSFERÊNCIA

Declive  1 Declive  1

RESPOSTA TEMPORAL
-2VD 0 +2VD

• Em os semi-ciclos, a corrente na resistência de carga

R circula no mesmo sentido resultando numa tensão
sempre positiva, ou nula, à saída, conforme se indica
para vo
OFF

ON 12
Rectificador de onda completa - filtragem

Ponte
rectificadora

RL Carga

C carrega C descarrega Forma de onda

com condensador
Ripple

Forma de onda
sem condensador

Forma da onda à saida

13
Circuito rectificador de onda completa

Meia onda

Onda completa 14
Circuito rectificador de onda completa - filtragem
Mesmo declive (descarga
do condensador)

Meia onda

Onda completa
Tensão de ripple

• No rectificador de onda completa a tensão de ripple é metade da

observada no rectificador de meia onda.
15
Problema 1
Considere o circuito representado na figura com VR=5 V, R=1 k e um
díodo D 1N4148 (V =0.7 V, Rf=0).
Determine:
a) características de transferência;
b) forma de onda à saída para uma onda de entrada sinusoidal da forma
vi(t)=10.sin(2103t) V.

a)

b)
Problema 2
Para os circuitos da Figura

Esboce o sinal de saída para um sinal de entrada sinusoidal com uma amplitude suficiente para
verificar a funcionalidade do circuito proposto. .

Sol:

17
Problema 3
Considere o circuito indicado   em que foram utilizados díodos reais
D 1N4148 (V =0.7 V, Rf=0) e R=1 k . Represente a característica da função
de transferência;
Fixador de nível DC – clamping Modelo díodo ideal

Um circuito CLAMPER acrescenta

uma componente DC ao sinal de
entrada-

ON OFF ON

ON OFF Vpp = 4 – (- 6) = 10 V
(vi = - 6 V) (vi = + 4V)

ON OFF ON

Vpp =10 – (0) = 10 V

-6V

= +10 V 19
Fixador de nível DC – clamping Modelo fonte de tensão cte

ON OFF ON

9,3 V
ON OFF
(vi = - 6 V) (vi = + 4V) Vpp = 9,3 – (-0,7) = 10 V
-0.7 V

-5,3V

-5,3V = 9,3 V
20
 Fixador de nível DC – resistência de carga
• Se  >> RC: o condensador descarrega por completo

• Se  << RC: o condensador mantém a carga

• Supondo   RC/2 :

ON OFF = = 8,7 V
(vi = - 6 V) (vi = + 4V)

ON OFF ON
+ 10 V
+8,7 V
O condensador carrega O condensador descarrega através de R:
instantaneamente:

=
21
Clamping - nível DC positivo
VDC = Vm

VDC = Vm + Vr

VDC = Vm + (-Vr)

22
Clamping - nível DC negativo
VDC = -Vm

VDC = -Vm + Vr

VDC = -Vm +(- Vr)

23
