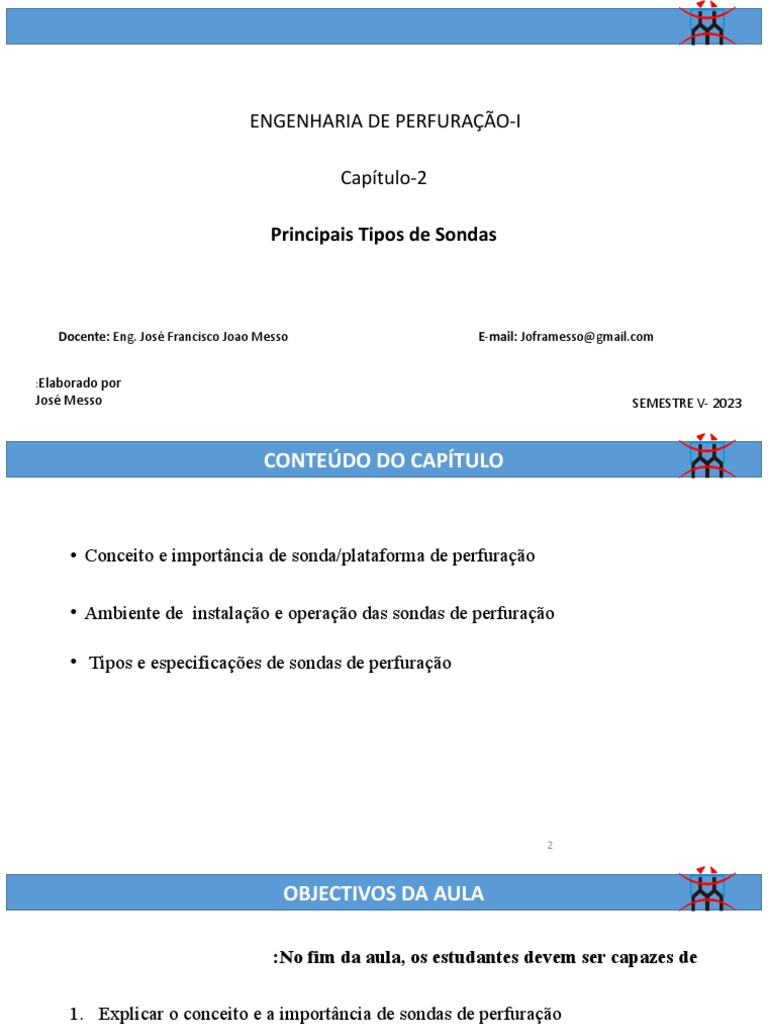

ENGENHARIA DE PERFURAÇÃO-I

Capítulo-2

Principais Tipos de Sondas

G-11A

Docente: Eng. José Francisco Joao Messo E-mail: Joframesso@gmail.com

:Elaborado por
José Messo SEMESTRE V- 2023
 CONTEÚDO DO CAPÍTULO

• Conceito e importância de sonda/plataforma de perfuração

• Ambiente de instalação e operação das sondas de perfuração

• Tipos e especificações de sondas de perfuração

G-11A

2
 OBJECTIVOS DA AULA

:No fim da aula, os estudantes devem ser capazes de

1. Explicar o conceito e a importância de sondas de perfuração

2. Explicar as condições de operação de uma sonda de perfuração na base das suas

especificações

G-11A

3
 1.1 CONCEITO E IMPORTÂNCIA DE SONDA DE PERFURAÇÃO
Sonda ou Plataforma de perfuração: São equipamentos utilizados para perfurar furos
.que permitam o acesso a reservatórios de óleo ou gás

Dependendo da localização do reservatório ou área do interesse para o estudo, as sondas

.podem ser terrestres ou marítimas

As sondas marítimas são instaladas sobre uma base flutuante e podem ou não ter
.propulsão própria

De uma forma generalizada, as sondas/plataformas tem a importancia deG-11A

acomodar
: equipamentos para

• A perfuração
• Produzir ou processar os hidrocarbonetos
• Armazenamento temporário dos hidrocarbonetos processados antes que esses sejam
levado a refinaria e ao mercado 4
 LOCAIS DE INSTALAÇÃO E OPERAÇÃO DE UMA SONDA
Principais categorias da sonda de perfuração:

• Sondas marítimas (Offshore): fixos e flutuantes

• Terestres (onshore)

Enquadramento das especificações da sonda de perfuração:

Tipos do local Principais factores Considerados Profundidade de operação (ft)

Terra (onshore) Accessibilidade do local N/A G-11A

Pântano (offshore) Tipo de estrutura baseado no Menor ou igual a 50

número dos furos
Mar (offshore) Profundidade da água 20 ft a mais de 8000 ft

5
 SISTEMAS DE OPERAÇÃO DAS SONDAS/PLATAFORMA
DE PERFURAÇÃO
:Sistemas de sondas

• Sistemas de sustentação de cargas

• Sistemas de movimentação de cargas
• Sistema de rotação
• Sistema de geração e transmissão de energia
• Sistema de circulação dos fluidos
• Sistema de segurança do furo G-11A
• Sistema de monitoramento

6
 CLASSIFICAÇÃO DAS ESTRUTURAS MARÍTIMAS
(Sondas e plataformas)
:As estruturas marítimas classificam-se em três principais categorias

• Estruturas fixas: Mantido no lugar por peso da estrutura ou por estacas cravadas no
Fundo do mar e fixadas a estrutura.

• Estruturas amaradas e flutuantes: Amarrado no lugar com tendões ou cabo de aço e

correntes para fique conectado aos furos que encontram-se abaixo do mar.
G-11A

• Sistemas submarinhas: Pode ter uma ou várias cabeças de furo no fundo do mar
conectados directamente a uma plataforma ou a um manifold submarino. Os sistemas
serão conectados por linhas de fluxo e risers a um sistema fixo ou flutuante que pode
estar a quilómetros de distância.
 CLASSIFICAÇÃO DAS ESTRUTURAS MARÍTIMAS
(Sondas e plataformas)

G-11A

 Estruturas fixas (fixed), flutuantes (floating) e • 7,8 –Semi-submersibles

sistemas submarinhas (subsea) • 9- FPSO
• 1,2 plataformas convencionais fixas • Sistema submarinha
• 3-Compliant Tower conectada a plataforma
• 4,5-Tension leg platform (TLP) & mini-TLP
• 6-SPAR
 CLASSIFICAÇÃO DAS ESTRUTURAS MARÍTIMAS
(Sondas e plataformas)

 Plataformas fixas:

• Jacket
• Compliant tower
• Concrate Gravity-Based structure
• Jack Up

 Plataforams flutuantes: G-11A

• Tension leg Platform (TLP)

• Semi-submersible
• Spar platforms
• Floating production Systems
 PLATAFORMAS FIXAS
Jacket
:composto por
• Jacket : Estrutura de aço que extende-se do solo
oceanico até acima da linha da água do mar.

• Deck : Onde são colocados os equipamentos de

perfuração e produção

• Pilings : cilindros de aço que seguram a plataforma G-11A

ao solo oceanico

• Conductors/Risers : Tubos de aço através do qual os

furos são perfurados, completados e produzidos

• Pode operar até 1500 ft da profundidade de água

 PLATAFORMAS FIXAS
(Processo de instalação do Jacket rig)

G-11A
 PLATAFORMAS FIXAS

 Compliant tower

• Consiste em topside e uma torre estruturada de estrutura flexível.

• A torre estreita e flexível é suportada por fundações de piles no

fundo do mar

• A produção é feita através de risers rígidos tensionados e a

exportação por tubos de aço flexíveis ou catenários.. G-11A

• Em virtude de sua flexibilidade, pode suportar grandes deflexões

laterais sob carga de onda do que jaqueta.

• Usado nas profundidades moderadas de água que varia de 1500

to 3000 ft
PLATAFORMAS FIXAS

G-11A
 PLATAFORMAS FIXAS
 Concrete gravity based structure:

• Consiste em topside e uma base de concreto

• O topside depende da gravidade/peso da base

• A estrutura da base é fixa, pesada e mantem-se no local do

solo oceânico sem a necessidade de piles.
G-11A
• A base e coluna feitas de concreto faz com que esta estrutura
seja resistente a incêndios no caso de explosão do gás e
requere menos manutenção

• Geralmente usado em ambientes hostil severo (harsh

environment) tais Como no mar do norte (North Sea) e
Scandinavian.
PLATAFORMAS FIXAS

G-11A
 PLATAFORMAS FIXAS

 Jack-up

• Unidade auto-elevadora

• Projectado para mover-se de um lugar para o outro

• Os seus pés (leg) são feitas de membros de treliça

tubulares (tubular truss) e o deck (convés) é tipicamente
flutuante G-11A

• Durante o processo de perfuração, os pés são colocados

no fundo do oceano e o deck é colocado acima do nível
do mar

• Geralmente é usado em águas de profundidades até 200 m

 PLATAFORMAS FLUTUANTES

 Tension leg platform (TLP)

• A força que causa a flutuação do TLP vem de combinação

dos pontoons e suas colunas

• consiste em topside e casco; mas o casco sistema de

amarração (ancoragem) são diferente.

• usa um conjunto de pernas de tensão (ou tendões) G-11A

anexado da plataforma ao mar estacas de fundação de

piso

• permite o movimento horizontal para acomodar

distúrbios de onda, mas impede o movimento vertical
para manter o plataforma no lugar
 PLATAFORMAS FLUTUANTES

 Tension leg platform (TLP)

• Tem flutuabilidade excessiva sobre o peso, que mantém

as amarras em tensão

• Não possui armazenamento interno

• Escolha adequada para estabilidade, especialmente em

regiões onde há grande possibilidade de ondas grandes G-11A

ou propensas a furacões como como Golfo do México.

• As TLP são normalmente usados ​para profundidades de

água até 5000 ft.
PLATAFORMAS FLUTUANTES

G-11A
 PLATAFORMAS FLUTUANTES

 Plataforma Sem-Submersible

• Consiste em topside, mas sustentado por hull

(cascos) que pode ser em caixa ou forma
cilíndrica

• Parcialmente submerso e móvel.

• Ancorado por combinações de corrente, G-11A

cabo de aço ou cordas de poliéster ou ambos

• Estabilizado por ancoragem e lastro

• Profundidade da água: 2.000-10.000 ft

PLATAFORMAS FLUTUANTES

G-11A
 PLATAFORMAS FLUTUANTES

 Spars

• Consiste em um grande casco de aço

cilíndrico que suporta a plataforma

• O sistema de amarração usa fio de aço/corda

de poliéster conectado à corrente em o
fundo
G-11A

• Devido ao seu grande perfil subaquático, a

enorme massa proporciona uma estabilidade
plataforma com muito pouco movimento
vertical
 PLATAFORMAS FLUTUANTES
Classificação de Spars:

1. Spar convencional
• Cilindro de aço único de 600 ft abaixo da superfície da água

2. Spar de treliça (Truss Spar)

• Uma seção de cilindro encurtada
• Abaixo disso um quadro de treliça
• Abaixo disso uma seção de lastro preenchida com magnetite
G-11A

3.Cell Spar
• Uma versão reduzida de uma larga de treliça de Spar.
• Um feixe de 6 tubos agrupados em torno do 7º tubo compõe a flutuação seção que se
estende abaixo do deck

 Profundidade de operação: menor ou igual a 7500 ft.

 PLATAFORMAS FLUTUANTES
Spar convencional

G-11A
 PLATAFORMAS FLUTUANTES
Spar não convencional

G-11A
 PLATAFORMAS FLUTUANTES
Spars

G-11A
 PLATAFORMAS FLUTUANTES
FPSO

• FPSOs consistem em grandes estrutura equipada com instalações de processamento

• Tem a facilidade de bombear e transferir (descarregar) o petróleo bruto no navio de carga

• Geralmente ancorados a uma distância segura das plataformas dentro de um produzindo

campo por diferentes tipos de sistemas de amarração
G-11A
• They are moored to a location for long duration

• Profundidade da água: 650-6500 ft (pode ser mais profundo)

 PLATAFORMAS FLUTUANTES
Vantagens do FPSO

• Fluxo de cash antecipado porque são mais rápidos de desenvolver do que as plataformas
fixas

• Investimento inicial reduzido

• Suporte de furos remotos

G-11A
• Valor retido porque podem ser realocados para outros campos

• Os custos de abandono são menores do que para plataformas fixas

• FPSO apresenta uma extensa área de deck (convés) e armazenamento de petróleo

• A área do deck oferece muito espaço para instalações de processo e utilitários

 PLATAFORMAS FLUTUANTES
Vista de cima de FPSO

G-11A
 PLATAFORMAS FLUTUANTES
Vista de cima de FPSO Principais componentes do FPSO

• Topside modules (sistema de

produção, geração de energia,
processamento, estabelização e
equipamentos, compressores de
gás);

• Deck (convés) principal

G-11A
e heliporto

• Espaço de acomodação

• Tubos e sistemas

• Mooring system
