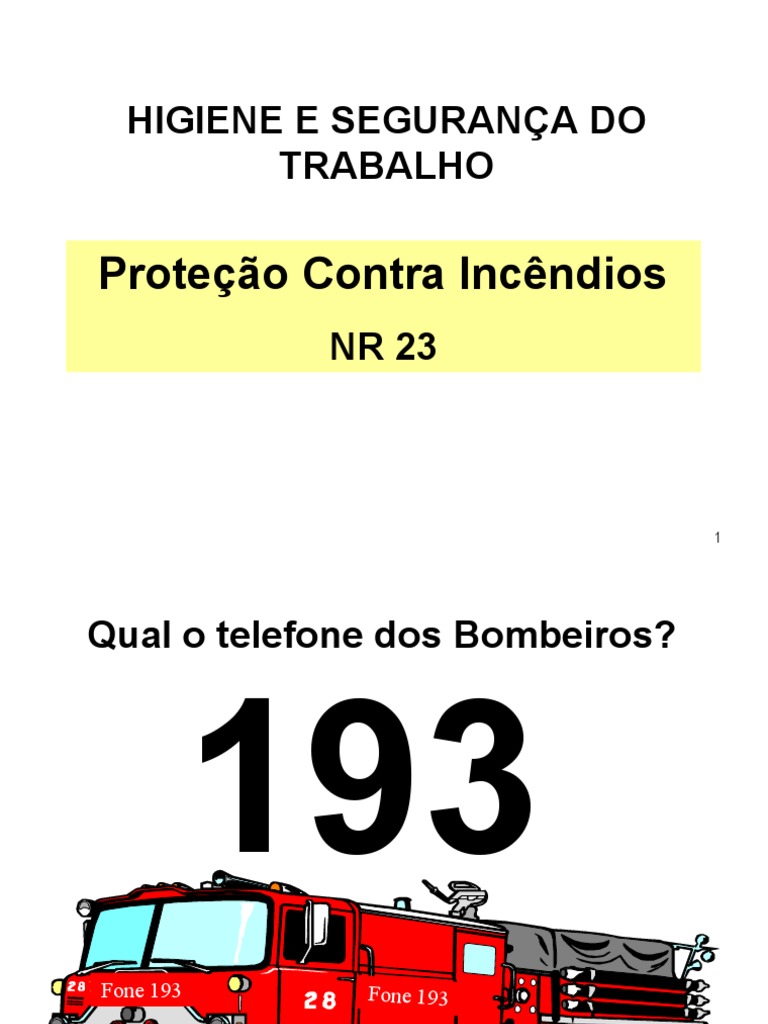

HIGIENE E SEGURANÇA DO

TRABALHO

Proteção Contra Incêndios

NR 23

1
Qual o telefone dos Bombeiros?

193
Fone 193 Fone 193

2
 O que estabelece a NR 23?

Estabelece as medidas de proteção contra incêndios de

que devem dispor os locais de trabalho, visando a prevenção
da saúde e da integridade física do trabalhador.

A NR 23 tem sua existência jurídica assegurada, em nível

de legislação ordinária, através do artigo 200 da CLT.

3
 O que diz o Art. 200 da CLT?
Art. 200 - Cabe ao Ministério do Trabalho estabelecer
disposições complementares às normas de que trata este
Capítulo, tendo em vista as peculiaridades de cada atividade
ou setor de trabalho, especialmente sobre:

IV - proteção contra incêndio em geral e as medidas preventivas

adequadas, com exigências ao especial revestimento de portas e
paredes, construção de paredes contra fogo, diques e outros anteparos,
assim como garantia geral de fácil circulação, corredores de acesso e
saídas amplas e protegidas, com suficiente sinalização;

4
Nova NR 23 - PORTARIA Nº 221 de 06.05.2011

Todos os empregadores devem adotar medidas de

prevenção de incêndios, em conformidade com a
legislação estadual e as normas técnicas aplicáveis.

Norma ABNT 14.276 – Brigada de Incêndio

Norma ABNT 14.277 – Instalação e equipamentos para treinamento

de combate a incêndio

Norma ABNT 15.219 – Plano de emergência contra incêndio

...

5
Nova NR 23 - PORTARIA Nº 221 de 06.05.2011

O empregador deve providenciar para todos os

trabalhadores informações sobre:

a) utilização dos equipamentos de combate ao incêndio;

b) procedimentos para evacuação dos locais de trabalho
com segurança;
c) dispositivos de alarme existentes.

6
 O que todas as empresas deverão possuir
para proteção contra incêndios?

Todas as empresas deverão possuir:

a) proteção contra incêndio;

b) saídas suficientes para a rápida retirada do pessoal em
serviço, em caso de incêndio;
c) equipamento suficiente para combater o fogo em seu início;
d) pessoas adestradas no uso correto desses equipamentos.

Todos os estabelecimentos, mesmo os dotados de chuveiros automáticos,

deverão ser providos de extintores portáteis, a fim de combater o fogo em
seu início. Tais aparelhos devem ser apropriados à classe do fogo a extinguir.

7
 FOGO

O fogo quando controlado é gerador de energias e

riquezas. Quando fora de controle é causador de incêndios
e destruições.

8
 FOGO
É uma combustão na qual podemos visualizar produção de
chamas com a liberação de energia (calor + luz).

COMBUSTÃO
É uma reação química entre dois reagentes, combustível e
comburente, mediante uma condições favorável, o calor.

INCÊNDIO
É o fogo que foge do controle.
9
 INCÊNDIO
As causas de um incêndio são as mais diversas:
Descargas elétricas, atmosféricas, sobrecarga nas
instalações elétricas dos edifícios, falhas humanas (por
descuido, desconhecimento ou irresponsabilidade) etc.

Os cuidados básicos para evitar e combater um incêndio,

indicados a seguir, podem salvar vidas e bens
patrimoniais.

10
ELEMENTOS QUE COMPÕEM O FOGO
Os elementos que compõem o fogo são:

- Calor
- Combustível
- Comburente (oxigênio)
- Reação em cadeia

11
 TRIÂNGULO DO FOGO
ELEMENTOS DA COMBUSTÃO

Combustível

Calor

Comburente

12
QUADRADO DO FOGO

FOGO

13
 1 - CALOR
Forma de energia que eleva a temperatura, gerada da
transformação de outra energia, através de processo físico
ou químico.

FÍSICO E QUÍMICO

T
E
M V
P O
E EFEITO L
R
A DO CALOR U
T M
U E
R
A

FISIOLÓGICOS
EFEITOS DO CALOR

ELEVAÇÃO DA TEMPERATURA
EFEITOS DO CALOR

AUMENTO DE VOLUME
EFEITOS DO CALOR

MUDANÇA DE ESTADO FÍSICO DA MATÉRIA

EFEITOS DO CALOR

MUDANÇA DE ESTADO QUÍMICO DA MATÉRIA

EFEITOS DO CALOR
FISIOLÓGICOS

PROBLEMAS
DESIDRATAÇÃO RESPIRATÓRIOS

FADIGA INSOLAÇÃO
FORMAS DE TRANSMISSÃO DO CALOR

CO
ÃO ND
CÇ UÇ
VE
N ÃO
CO

PROPAGAÇÃO DO CALOR

IRRADIAÇÃO
Propagação do calor
CONDUÇÃO
É o processo pelo qual o calor se transmite diretamente de
uma matéria para outra e de uma molécula para outra, isto é,
sem intervalos entre os corpos.
Propagação do calor
CONVECÇÃO
É quando o calor se transmite através de uma massa de ar
aquecida, que se desloca do local em chamas, levando para
outros locais quantidade de calor suficiente para que os
materiais combustíveis aí existentes atinjam seu ponto de
combustão, originando outro foco de fogo.
Propagação do calor
IRRADIAÇÃO
É quando o calor se transmite por ondas caloríficas através
do espaço, sem utilizar qualquer meio material.
PONTOS E TEMPERATURAS IMPORTANTES DO FOGO

C
o

PONTO DE IGNIÇÃO

PONTO DE COMBUSTÃO

PONTO DE FULGOR
PONTOS E TEMPERATURAS IMPORTANTES DO FOGO

Ponto de Fulgor

É a temperatura mínima necessária para que um combustível

desprenda vapores ou gases inflamáveis, os quais, combinados com
o oxigênio do ar em contato com uma chama, começam a se queimar,
mas a chama não se mantém porque os gases produzidos são ainda
insuficientes.

25
PONTOS E TEMPERATURAS IMPORTANTES DO FOGO

Ponto de Combustão

É a temperatura mínima necessária para que um combustível

desprenda vapores ou gases inflamáveis que, combinados com o
oxigênio do ar e ao entrar em contato com uma chama, se inflamam, e,
mesmo que se retire a chama, o fogo não se apaga, pois essa
temperatura faz gerar, do combustível, vapores ou gases suficientes
para manter o fogo ou a transformação em cadeia.

26
PONTOS E TEMPERATURAS IMPORTANTES DO FOGO

Temperatura de Ignição

É aquela em que os gases desprendidos dos combustíveis entram em

combustão apenas pelo contato com o oxigênio do ar,
independente de qualquer fonte de calor.

27
 2 - COMBUSTÍVEL
É toda e qualquer substância sólida, líquida ou gasosa que
arde com formação de calor e luminosidade, após atingir a
temperatura de ignição.

C
L
A QUANTO AO
S ESTADO FÍSICO
S SÓLIDO
I LÍQUIDO
F GASOSO
I
C ÉTER

A Voláteis GASOLINA
ÁLCOOL
Ç QUANTO A
à VOLATILIDADE
ÓLEO
O Não voláteis LUBRIFICANTE
 3 - COMBURENTE

É o elemento que associado quimicamente ao

combustível, em quantidade e proporções adequadas,
possibilita a combustão.

É qualquer substância que mantém uma combustão; no caso, é o

gás que envolve o combustível.
O comburente mais comum é o oxigênio, pois é o mais
abundante.
O ar é composto de aproximadamente 21% de oxigênio, 78% de
nitrogênio e 1% de outros gases.
 4 - REAÇÃO EM CADEIA

As reações químicas que ocorrem quando as moléculas iniciais

de um combustível, ao se combinarem com o oxigênio,
oxidam-se numa série de etapas intermediárias sucessivas até
que sejam atingidos os produtos finais da combustão são
denominadas “Reação em Cadeia”.

Os combustíveis, após iniciarem a combustão, geram mais calor.

Esse calor provocará o desprendimento de mais gases ou vapores
combustíveis, desenvolvendo uma transformação em cadeia ou reação
em cadeia, que, em resumo, é o produto de uma transformação
gerando outra transformação.
CLASSES DE INCÊNDIO
 Classe A
São materiais de fácil combustão com a propriedade de
queimarem em sua superfície e profundidade, e que
deixam resíduos.

Exemplo: tecidos, madeira, papel, fibra, etc.;

32
 Classe B
São considerados inflamáveis os produtos que queimem
somente em sua superfície, não deixando resíduos.

Exemplo: óleo, graxas, vernizes, tintas, gasolina, etc.;

33
 Classe C

Quando ocorrem em equipamentos elétricos energizados.

Exemplo: motores, transformadores, quadros de distribuição, fios, etc.

34
 Classe D
Materiais pirofóricos.

Exemplo: magnésio, potássio, zircônio, titânio, etc.;

35
 MÉTODOS DE EXTINÇÃO DO FOGO
Extinção por retirada do material (Isolamento)

- retirada do material que está queimando

- retirada do material que está próximo ao fogo

36
 MÉTODOS DE EXTINÇÃO DO FOGO
Extinção por retirada do comburente (Abafamento)

- Este método consiste na diminuição ou impedimento do contato de

oxigênio com o combustível.

37
 MÉTODOS DE EXTINÇÃO DO FOGO
Extinção por retirada do calor (Resfriamento)
Este método consiste na diminuição da temperatura e eliminação do
calor, até que o combustível não gere mais gases ou vapores e se
apague.

38
 MÉTODOS DE EXTINÇÃO DO FOGO
Extinção Química

Ocorre quando interrompemos a reação em cadeia.

Este método consiste no seguinte: o combustível, sob ação do calor,
gera gases ou vapores que, ao se combinarem com o comburente,
formam uma mistura inflamável.
Quando lançamos determinados agentes extintores ao fogo, suas
moléculas se dissociam pela ação do calor e se combinam com a
mistura inflamável (gás ou vapor mais comburente), formando outra
mistura não–inflamável.

39
 TIPO DE EXTINTORES

ÁGUA CO2 PQS ESPUMA

Extintor de Água Pressurizada ou Água-Gás
RESFRIAMENTO

CLASSE A: SIM
CLASSE B: NÃO
CLASSE C: NÃO
CLASSE D: NÃO

Capacidade variável entre 10 (dez) e 18 (dezoito) litros.

Extintor de Água Pressurizada (AP)
Extintor de Água-Gás (AG)

A pressurização é efetuada através de um cilindro

externo de aço sem costura contendo CO2..

Sobre rodas seu volume pode chegar a 150 litros.

Extintor de Água Pressurizada ou Água-Gás

Tempo de descarga de 40 a 60 segundo.

Pesa mais ou menos 12 kg.
Alcance 7 a 15 metros
Grande poder de infiltração.
 Como usar o aparelho extintor
de água pressurizada

Procedimentos para uso:

1- Transportar pela alça;
2 - Retirar o pino e o lacre de segurança;
3 - Empunhar a mangueira e o gatilho;
4 - Atacar o fogo acionando o gatilho dirigindo o jato para a base do fogo.
 EXTINÇÃO POR MEIO DE ÁGUA
A água nunca será empregada:

a) nos fogos da Classe B, salvo quando pulverizada sob a forma de

neblina;

b) nos fogos da Classe C, salvo quando se tratar de água pulverizada; e

c) nos fogos da Classe D.

Os chuveiros automáticos (“sprinklers”) devem ter seus registros

sempre abertos, e só poderão ser fechados em caso de manutenção ou
inspeção, com ordem do responsável pela manutenção ou inspeção.

46
Extintor de Dióxido de Carbono (CO2)

ABAFAMENTO E RESFRIMENTO

CLASSE A: NÃO
CLASSE B: SIM
CLASSE C: SIM
CLASSE D: NÃO
CO2 - 6 Kg
Extintor de Dióxido de Carbono (CO2)
Carga com até 6 kg (Portáteis)
Tempo de descarga de 10 a 60 segundo.
Pesa mais ou menos 22 kg.
Alcance 2 a 9 m2
Retira o oxigênio do fogo
 Extintor de Dióxido de Carbono (CO2)

O gás carbônico é material não condutor de energia elétrica.

Ao ser acionado o extintor, o gás é liberado formando uma
nuvem que ABAFA E RESFRIA.

É empregado para extinguir PEQUENOS focos de fogo em

líquidos inflamáveis (Classe B) e em pequenos equipamentos
energizados (Classe C)..

Pode ser usado também nos fogos de Classe A em seu início.

 Como usar o aparelho extintor
Gás Carbônico – CO2

Procedimentos para uso:

1- Transportar pela alça;
Forma de gelo
2 - Retirar o pino e o lacre de segurança;
seco que queima.
3 - Empunhar a pistola difusora e
4 - Atacar o fogo acionando o gatilho executando movimentos laterais alternados.
Extintor de Pó Químico Seco (PQS)

ABAFAMENTO

PQS
PÓ QUÍMICO
SECO CLASSE A: NÃO
CLASSE B: SIM
CLASSE C: SIM
4 Kgs CLASSE D: NÃO
 Extintor de Pó
Químico Seco (PQS)
PARTE Nº
Recipiente 1
Colar 1.1
Dispositivo para acionamento e transporte 2
Alça para transporte 2.1
Gatilho 2.2
Mangueira 3
Pistola ou esguicho 4

Capacidade de 04 a 70 kg
Tempo de descarga de 15 a 50 seg
Alcance 5 metros
Retira o oxigênio do fogo
Extintor de Espuma Química

ABAFAMENTO E RESFRIAMENTO

CLASSE A: SIM
CLASSE B: SIM
CLASSE C: NÃO
CLASSE D: NÃO
Extintor de Espuma Química

Capacidade de 9 litros
Tempo de descarga de 60 segundos
Alcance 5 metros
Retira o oxigênio do fogo e resfria
 Como usar o aparelho extintor
de Espuma Química

Procedimentos para uso:

1- Transportar com cuidado (não virar e nem deitar);
2 - Retirar o pino e o lacre de segurança;
3 – Inverter a posição do cilindro;
4 – Lançar a espuma contra o fogo pela base.
 Localização e Sinalização dos Extintores

Os extintores deverão ser colocados em locais:

a) de fácil visualização;
b) de fácil acesso;
c) onde haja menos probabilidade de o
fogo bloquear o seu acesso..

Os locais destinados aos extintores

devem ser assinalados por um círculo
vermelho ou por uma seta larga,
vermelha, com bordas amarelas.

56
 COMBATE AO FOGO
Tão cedo o fogo se manifeste, cabe:

a) manter a calma;
b) acionar o sistema de alarme;
c) chamar imediatamente o Corpo de Bombeiros;
d) desligar máquinas e aparelhos elétricos, quando a operação do
desligamento não envolver riscos adicionais;
e) atacá-lo, o mais rapidamente possível, pelos meios adequados;
f) Sair do local. Não subir, procurar sempre descer;
g) Nunca voltar para apanhar objetos.

57
 SAÍDAS
Os locais de trabalho deverão dispor de saídas, em número suficiente e
dispostas de modo que aqueles que se encontrem nesses locais possam
abandoná-los com rapidez e segurança, em caso de emergência.

As aberturas, saídas e vias de passagem devem ser claramente

assinaladas por meio de placas ou sinais luminosos, indicando a
direção da saída.
Nenhuma saída de emergência deverá ser fechada à chave ou presa
durante a jornada de trabalho.
As saídas de emergência podem ser equipadas com dispositivos de
travamento que permitam fácil abertura do interior do
estabelecimento.

58
 CUIDADOS BÁSICOS
- Não brinque com fogo!

- Um cigarro mal apagado jogado descuidadamente numa lixeira pode

causar uma catástrofe;

- Cuidado com fósforos;

- Obedeça às placas de sinalização (Não fume);

- Nunca apóie velas sobre caixas de fósforos nem sobre materiais de

fácil combustão.

- Não utilize a casa de força, casa de máquinas dos elevadores e a casa

de bombas do prédio, como depósito de materiais e objetos.

59
60
 CUIDADOS BÁSICOS
INSTALAÇÕES ELÉTRICAS

A sobrecarga na instalação é uma das principais causas de incêndios.

- Não ligue mais de um aparelho por tomada.
- Não faça ligações provisórias.
- Chame um técnico qualificado para executar ou reparar as instalações
elétricas.
- Cuidado com fiações expostas
- Aterramento adequado para as instalações e equipamentos elétricos

61
 CUIDADOS BÁSICOS
EQUIPAMENTOS ELÉTRICOS

Antes de instalar um novo aparelho, verifique se não vai sobrecarregar

o circuito.
Utilize os aparelhos elétricos somente de modo especificado pelo
fabricante.

62
 CUIDADOS BÁSICOS
INSTALAÇÕES DE GÁS
- Sempre verifique possíveis vazamentos no botijão, nunca use fósforos
ou chama, apenas água e sabão.
- Recuse o botijão que estiver visualmente em péssimo estado.
- Nunca tente improvisar maneiras de eliminar vazamentos, como cera.
- Sempre rosqueie o registro do botijão apenas com as mãos, para
evitar rompimento da válvula interna.
- Coloque os botijões sempre em locais ventilados.

63
 CUIDADOS BÁSICOS
LAVAGEM DE ÁREAS COMUNS

- Evite sempre que águas de lavagem atinjam os circuitos elétricos e/ou

enferrujem as bases das portas corta-fogo.
- Não permita jamais que a água se infiltre pelas portas dos elevadores,
pois isso pode provocar sérios acidentes.

64
