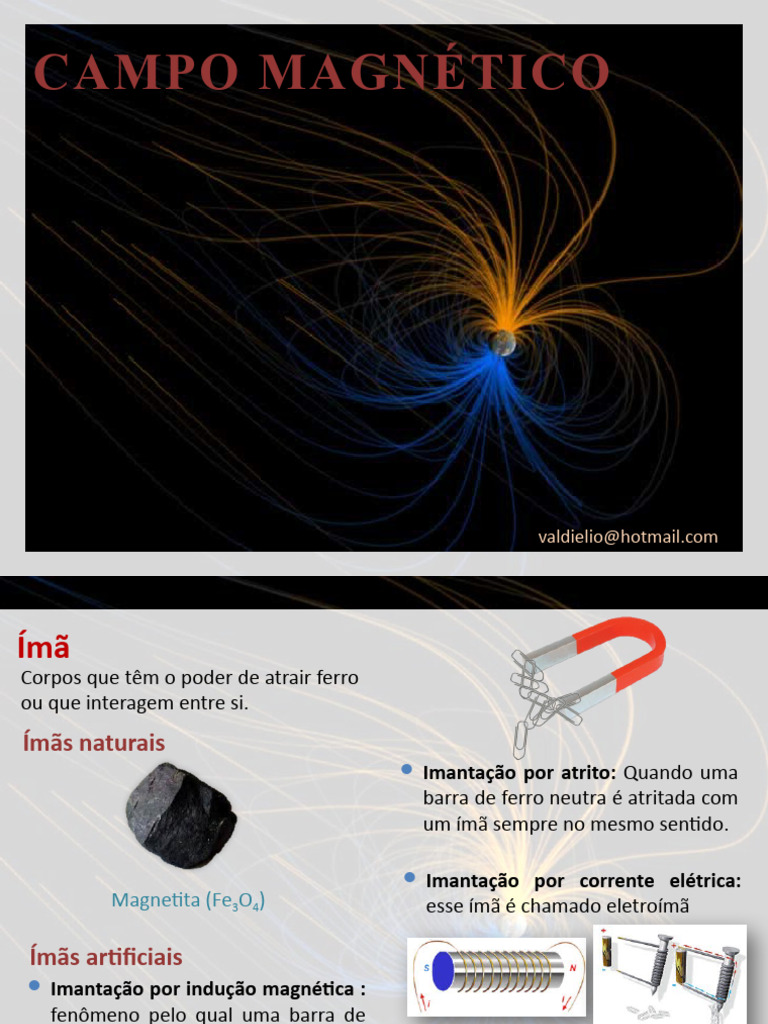

CAMPO MAGNÉTICO
valdielio@hotmail.com
Ímã
Corpos que têm o poder de atrair ferro
ou que interagem entre si.
Ímãs naturais
 Imantação por atrito: Quando uma
barra de ferro neutra é atritada com
um ímã sempre no mesmo sentido.
 Imantação por corrente elétrica:

Magnetita (Fe3O4) esse ímã é chamado eletroímã
Ímãs artificiais
 Imantação por indução magnética :
fenômeno pelo qual uma barra de
ferro se imanta quando fica próxima
de um ímã.
Ímãs permanentes e temporais
 Ímã permanente: Mantém as propriedades magnéticas indefinidamente. Ímãs
naturais por exemplo.
 Ímã temporário: perde as propriedades magnéticas logo depois que cessa a
causa da imantação. Por exemplo, os eletroímas.
Pólos de um ímã
As regiões de um ímã em que as ações magnéticas são mais intensas são
chamadas de polos magnéticos.
Um ímã suspenso pelo seu centro de
gravidade, se orienta aproximadamente na
direção norte-sul geográfica do lugar. A
região voltada para o norte geográfico é
polo norte (N) do ímã, e a outra é o polo sul
(S).
A bússola utiliza a propriedade da agulha

imantada sempre apontar seu polo norte
para o norte geográfico da Terra.
O polo norte geográfico da Terra é uma região polar sul magnética; e o polo sul
geográfico é uma região polar norte magnética.
PROPRIEDADES
“Duas regiões polares de mesmo nome se repelem, e de nomes contrários se
atraem”.
“Não se consegue obter um pólo magnético isolado”. Qualquer ímã apresenta no

mínimo dois polos”.
Inseparabilidade de Pólos valdielio@hotmail.com

Campo magnético
Ao colocarmos uma pequena agulha magnética num ponto P, de um campo
magnético originado por um ímã, ela se orienta assumindo uma certa posição de
equilíbrio que será representada pelo vetor campo magnético .
Linhas de indução
Em cada ponto do campo o vetor campo magnético é tangente à linha de
indução e tem o sentido dela.
As pequenas agulhas magnéticas se orientam na direção do vetor campo

magnético e com o polo norte no sentido de .
Quando o vetor campo magnético tem a mesma direção, o mesmo sentido e a
mesma intensidade em todos os pontos temos um campo magnético uniforme.
⃗
B
⃗
B
B⃗
N ⃗
B S
As linhas de indução são retas paralelas igualmente espaçadas e orientadas.
No Sistema Internacional de Unidades (SI), a unidade de intensidade do vetor
indução magnética é o tesla (símbolo T), em homenagem a Nicolas Tesla.
Outra unidades de unidade de intensidade do vetor indução magnética é o gauss
(símbolo G).
1 T = 1.104 G
Outras representações de campo magnético uniforme
⃗
B ⃗
B
Campo magnético “entrando na figura”. Campo magnético “saindo da figura”.
EXEMPLOS
1. Uma pequena bússola é colocada próxima de um ímã permanente. Em quais
posições assinaladas na figura a extremidade norte da agulha apontará para o
alto da página?
a) somente em A ou D.
N b) somente em B ou C.
c) somente em A, B ou D.
B C d) somente em B, C ou D.
e) em A, B, C ou D.
S
EXEMPLOS
2. Com relação aos estudos sobre as propriedades do ímã, podemos dizer que o
polo sul de um ímã natural?
a) atrai o polo sul de outro ímã, desde que ele seja artificial.
b) repele o polo norte de um ímã também natural.
c) atrai o polo norte de todos os ímãs, sejam naturais ou artificiais.
d) atrai o polo sul de outro ímã, sejam naturais ou artificiais.
e) não interage com um eletroímã em nenhuma hipótese.
EXEMPLOS
3. Suponha que você possua alguns ímãs nos quais assinalou quatro polos com
as letras A, B, C e D. Você verifica que:
― o polo A repele o polo B;
― o polo A atrai o polo C;
― o polo C repele o polo D;
e sabe-se que o polo D é um polo norte.

Nestas condições, você pode concluir que B é um polo norte ou polo sul?
EXEMPLOS
4. Supondo-se que o Sol mostrado na figura deste exercício está nascendo,
responda:
M A B R
a) Dos pontos M, P, Q e R, qual deles indica o sentido do norte geográfico?

b) Qual dos pontos A e B é o polo norte e qual é o polo sul da agulha?
Campo magnético das correntes elétricas
Através da experiência de Oersted pode-se concluir que uma corrente elétrica é
capaz de produzir efeitos magnéticos.
i
i i
Ligar
Essa experiência ajudou à unificação da Eletricidade e do magnetismo

(Eletromagnetismo).
Lei de Biot-Savart
Considere um condutor com um formato qualquer no vácuo, percorrido pela
corrente elétrica de intensidade i.
Seja L um elemento muito pequeno do condutor e P um ponto da região do
espaço a uma distância r de L .
O ângulo  é formado entre L e r.
Pela lei de Biot-Savart, o vetor indução
magnética em P, originado pela corrente i no
elemento L tem as seguintes características:
 i
Direção: perpendicular ao plano no ponto P.
Sentido: determinado pela regra da mão direita
r 
P 1.
L
Módulo: diretamente proporcional a i e a
L.sen, e inversamente proporcional à r.
i =
0 = 4.10-7 T.m/A (permeabilidade magnética no vácuo)

Regra da mão direita
Campo magnético de uma espira circular
No centro de uma espira circular (condutor em forma de circunferência), o vetor
indução magnética apresenta as seguintes características:
Direção: perpendicular ao plano da espira;
Sentido: determinado pela regra da mão direita;
Intensidade: determinada a partir da lei de Biot-Savart:
=
⃗
B
L = 2R (comprimento da circunferência)
sen  = 1 ( = 90°)
+
=
Campo magnético de um condutor reto
As linhas de indução do campo magnético de um condutor
reto, percorrido por corrente elétrica, são circunferências
concêntricas ao condutor, situadas em planos
perpendiculares a ele.
Em um ponto P, à distância r do fio, o vetor indução
magnética terá as seguintes características:
Direção: tangente à linha de indução que passa pelo
ponto P; i
Sentido: determinado pela regra da mão direita no 1;
Intensidade: à distância r do fio a intensidade de será
a mesma em todos os pontos e dada por:
⃗
B
⃗
B
=
⃗
B
Campo magnético no interior de um solenoide
Chama-se solenóide ou bobina longa a um fio condutor enrolado em hélice
cilíndrica.
Eixo do solenoide
S N
P

B
i i
No interior do solenóide percorrido por uma corrente elétrica i o campo

magnético é uniforme.
Direção: a do eixo do solenóide;
Sentido: determinado pela regra da mão direita no 1;
Intensidade: =
n é o número de espiras contidas no comprimento L.

EXEMPLOS
5. Aplicando-se a regra da mão direita número 1, represente no ponto P o vetor
campo magnético B nos casos indicados abaixo:
EXEMPLOS
6. Os fios retilíneos são percorridos por correntes elétricas i1 e i2. Em que
quadrante o vetor campo magnético resultante B tem o sentido ⊗ .
EXEMPLOS
7. Pequenas agulhas magnéticas são colocadas nos pontos P1, P2, P3 e P4, do
campo magnético originado pela corrente elétrica i. Despreze a ação do
campo magnético terrestre. Como as pequenas agulhas se dispõem?
EXEMPLOS
8. O vetor campo magnético no ponto P, situado a uma distância r de um
condutor retilíneo percorrido por corrente elétrica i, tem intensidade B. Qual
é, em função de B, a intensidade do vetor campo magnético nos pontos P1 e
P2 situados à distância r/2 e 2r do condutor?
9. Três condutores 1, 2 e 3, percorridos por corrente elétrica de mesma

intensidade i, estão dispostos conforme mostra a figura. O condutor 2 origina
em P um campo magnético de intensidade B. Qual é, em função de B, a
intensidade do vetor campo magnético resultante em P?
EXEMPLOS
10. No campo magnético gerado pelas correntes elétricas de intensidades i1 e i2,
sabe-se que vetor indução magnética resultante no ponto P é nulo. Qual é a
relação i1/i2?
EXEMPLOS
11. Represente o vetor campo magnético no centro O da espira circular de raio R,
vista de frente, conforme a figura.
Dobrando-se a intensidade da corrente elétrica que percorre a espira, o que

ocorre com a intensidade de .
EXEMPLOS
12. Uma espira circular de raio R e centro O e um fio retilíneo são percorridos por
correntes elétricas de intensidades i e I, respectivamente. A espira e o fio
encontram-se no mesmo plano conforme se indica na figura.
Sabendo-se que o campo magnético resultante em O é nulo, determine:

a) o sentido de I;
b) a relação i/I.
EXEMPLOS
13. Duas espiras concêntricas de raios R1 e R2 são percorridas por correntes
elétricas de intensidades i1 e i2, conforme mostra a figura.
Sabe-se que: i1 = i2 = 5 A; R2 = 2 R1 = 10 cm e μ0 = 4 . π . 10-7 T. m/A

Determine a intensidade do vetor campo magnético resultante no centro
comum O.
EXEMPLOS
14. Considere o solenóide esquematizado na figura.
a) Qual é a direção e o sentido de B no ponto P, interno ao solenóide?

b) A face X é Norte ou Sul?
c) Represente as linhas de indução no interior do solenóide.
d) Qual é a intensidade da corrente elétrica i que percorre o solenóide
sabendo-se que o campo magnético no interior tem intensidade
B = 4 . π . 10-3 T? Dados: μ0 = 4.π.10-7 T.m/A ; densidade de espiras: 1000
espiras/metro.
