Escola Técnica SENAI de Areias

Aula Prática – Exercício 6

Disciplina: CLP – Controladores Lógicos Programáveis
Professor: Bruno Mendonça

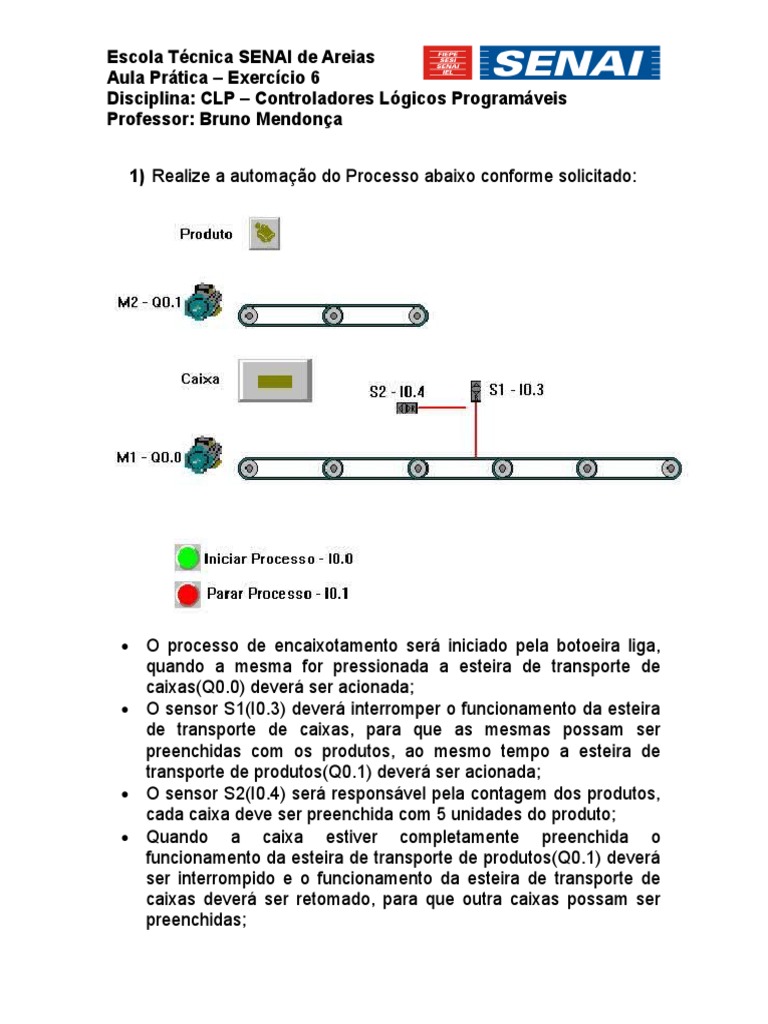

1) Realize a automação do Processo abaixo conforme solicitado:

 O processo de encaixotamento será iniciado pela botoeira liga,

quando a mesma for pressionada a esteira de transporte de
caixas(Q0.0) deverá ser acionada;
 O sensor S1(I0.3) deverá interromper o funcionamento da esteira
de transporte de caixas, para que as mesmas possam ser
preenchidas com os produtos, ao mesmo tempo a esteira de
transporte de produtos(Q0.1) deverá ser acionada;
 O sensor S2(I0.4) será responsável pela contagem dos produtos,
cada caixa deve ser preenchida com 5 unidades do produto;
 Quando a caixa estiver completamente preenchida o
funcionamento da esteira de transporte de produtos(Q0.1) deverá
ser interrompido e o funcionamento da esteira de transporte de
caixas deverá ser retomado, para que outra caixas possam ser
preenchidas;
Escola Técnica SENAI de Areias
Aula Prática – Exercício 6
Disciplina: CLP – Controladores Lógicos Programáveis
Professor: Bruno Mendonça

 O processo de encaixotamento de produtos deverá ser contínuo.

2) Faça um diagrama elétrico indicando as conexões, no CLP, dos

dispositivos de entrada e saída do processo.
