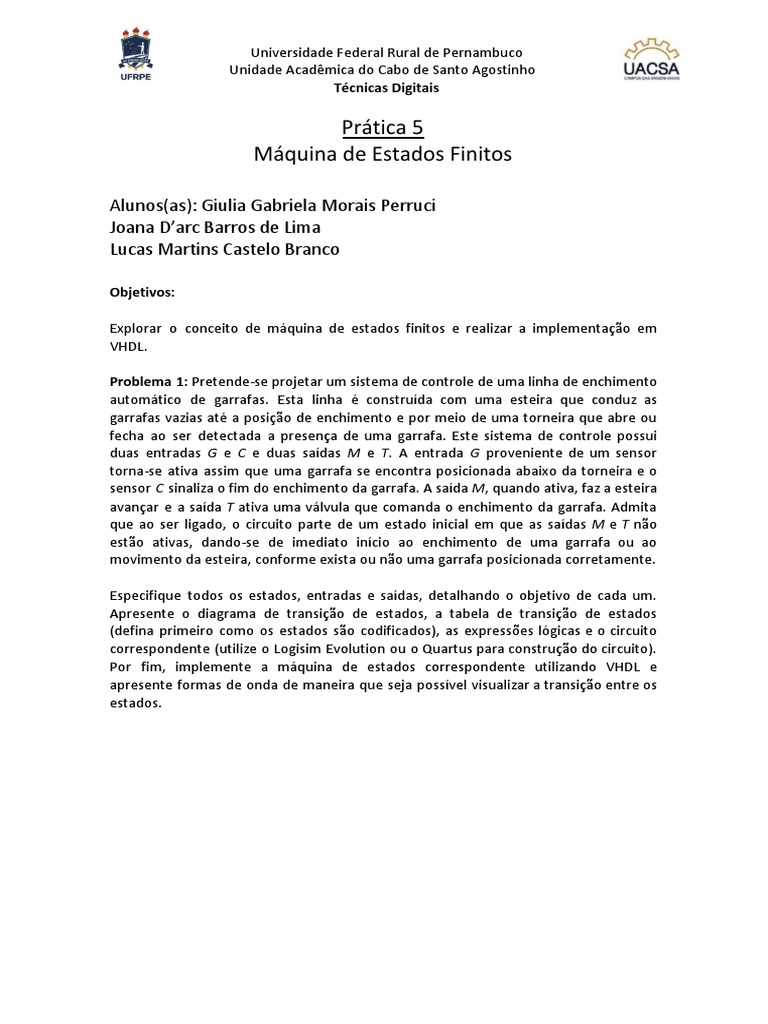

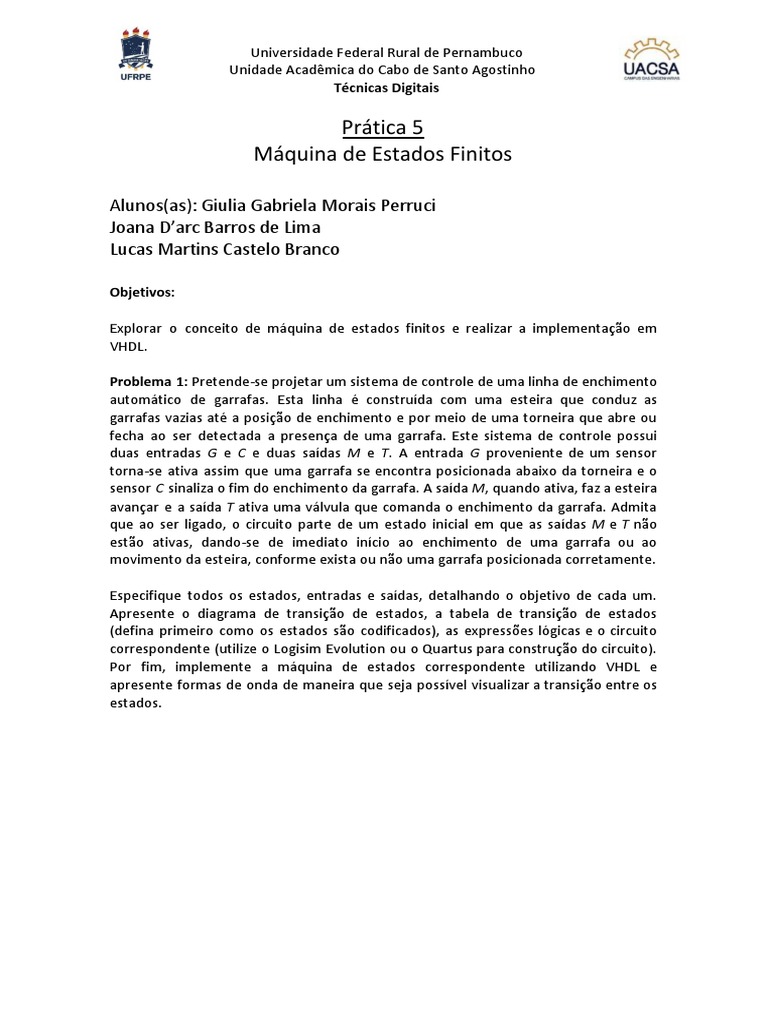

Universidade Federal Rural de Pernambuco
Unidade Acadêmica do Cabo de Santo Agostinho

Técnicas Digitais
Prática 5
Máquina de Estados Finitos
Alunos(as): Giulia Gabriela Morais Perruci

Joana D’arc Barros de Lima
Lucas Martins Castelo Branco
Objetivos:
Explorar o conceito de máquina de estados finitos e realizar a implementação em

VHDL.
Problema 1: Pretende-se projetar um sistema de controle de uma linha de enchimento

automático de garrafas. Esta linha é construída com uma esteira que conduz as
garrafas vazias até a posição de enchimento e por meio de uma torneira que abre ou
fecha ao ser detectada a presença de uma garrafa. Este sistema de controle possui
duas entradas G e C e duas saídas M e T. A entrada G proveniente de um sensor
torna-se ativa assim que uma garrafa se encontra posicionada abaixo da torneira e o
sensor C sinaliza o fim do enchimento da garrafa. A saída M, quando ativa, faz a esteira
avançar e a saída T ativa uma válvula que comanda o enchimento da garrafa. Admita
que ao ser ligado, o circuito parte de um estado inicial em que as saídas M e T não
estão ativas, dando-se de imediato início ao enchimento de uma garrafa ou ao
movimento da esteira, conforme exista ou não uma garrafa posicionada corretamente.
Especifique todos os estados, entradas e saídas, detalhando o objetivo de cada um.

Apresente o diagrama de transição de estados, a tabela de transição de estados
(defina primeiro como os estados são codificados), as expressões lógicas e o circuito
correspondente (utilize o Logisim Evolution ou o Quartus para construção do circuito).
Por fim, implemente a máquina de estados correspondente utilizando VHDL e
apresente formas de onda de maneira que seja possível visualizar a transição entre os
estados.
Técnicas Digitais
Figura 1: Diagrama de estados.
PARA:
LIGAR = 0 0
MOVIMENTAR = 0 1
ENCHER = 1 0
Estado atual: Entradas: Saídas: Próximo estado:

Q1 Q0 G C T M D1 D0
0 0 0 X 0 1 0 1
0 0 1 X 1 0 1 0
0 1 0 X 0 1 0 1
0 1 1 X 1 0 1 0
1 0 X 0 1 0 1 0
1 0 X 1 0 1 0 1
Tabela 1: Tabela-verdade da máquina de refrigerantes.

Técnicas Digitais
Figura 3: Equações do sistema.
Figura 2: Circuito criado no LogiSim Evolution.

Técnicas Digitais
Código VHDL do arquivo esteira_refri.vhd
use work.enum_types.all;
entity esteira_refri is

port (
clock, sensor_G, sensor_C: in bit; --entradas da nossa fabrica
ativar_M, ativar_T: out bit;
estado_atual: out estados_refri
);
end esteira_refri;
architecture comportamento of esteira_refri is

-- type estados_refri is (ociosidade = ligar, agitacao = movimento,
enchimento = torneira);
begin
process (clock)
variable estado_atual_aux: estados_refri;
begin
if (clock = '1' and clock'event) then
case estado_atual_aux is
when ligar =>
if sensor_G = '1' then estado_atual_aux := torneira;
else estado_atual_aux := movimento;
end if;
when movimento =>

if sensor_G = '1' then estado_atual_aux := torneira;
else estado_atual_aux := movimento;
end if;
when torneira =>

if sensor_C = '1' then estado_atual_aux := movimento;
else estado_atual_aux := torneira;
end if;
end case;
end if;

when ligar => ativar_M <= '0'; ativar_T <= '0';
when torneira => ativar_M <= '0'; ativar_T <= '1';
Técnicas Digitais
when movimento => ativar_M <= '1'; ativar_T <= '0';

end case;
estado_atual <= estado_atual_aux;

end process;
end comportamento;
Código VHDL do arquivo tb_esteira_refri.vhd
entity tb_esteira_refri is

end tb_esteira_refri;
architecture comportamento of tb_esteira_refri is

component esteira_refri is
port (
clock, sensor_G, sensor_C: in bit;
ativar_M, ativar_T: out bit;
estado_atual: out estados_refri
);
end component;
signal clock, sensor_G, sensor_C: bit;

signal ativar_M, ativar_T: bit;
signal estado_atual: estados_refri;
begin
maquina: esteira_refri port map (clock, sensor_G, sensor_C, ativar_M,
ativar_T, estado_atual);
process
begin
clock <= '1';
wait for 1 ns;
for i in integer range 0 to 18 loop

clock <= not clock;
wait for 1 ns;
end loop;
wait;
end process;
process
Técnicas Digitais
begin
sensor_G <= '0'; sensor_C <= '
0';
wait for 2 ns;

1';
wait for 2 ns;

0';
wait for 2 ns;

1';
wait for 2 ns;

0';
wait for 2 ns;
wait;
end process;
end comportamento;
Código do arquivo enum_types.vhd
package enum_types is

type estados_refri is (ligar, movimento, torneira);
end package;
Figura 3: Gráfico gerado pelo gtkwave do arquivo ondas.vcd.
Problema 2: Pretende-se projetar um circuito para controlar um túnel de lavagem

automática de automóveis. O túnel é composto por 4 áreas que um automóvel
atravessa sucessivamente, por ação de um sistema mecânico. Na área 1 o automóvel é
enxaguado com água e detergente, na área 2 é sujeito a ação de escovas, na área 3 é
novamente enxaguado e na área 4 é sujeito a um processo de secagem por ventilação
forçada, conforme ilustrado na figura abaixo.
Técnicas Digitais
O sistema dispõe de 4 sensores (S1, S2, S3 e S4) que detectam a presença do
automóvel em cada uma das áreas e um sensor S5 que sinaliza a chegada do
automóvel ao fim do túnel. O sistema possui também 4 saídas (O1, O2, O3 e O4) que
ativam as 4 operações, e ainda uma saída T que ativa o sistema mecânico que faz o
automóvel avançar entre as áreas. O processo de lavagem é iniciado por atuação em
um botão de pressão B. Por razões de segurança, existe também um botão E, que ao
ser pressionado, desativa todas as 4 operações e conduz o automóvel de volta para o
começo do túnel. Quando o automóvel chega no fim do túnel, é ativada uma saída X
que faz acender uma lâmpada de sinalização e o sistema fica à espera de um novo
automóvel.
Especifique todos os estados, entradas e saídas, detalhando o objetivo de cada um.

Apresente o diagrama de transição de estados, a tabela de transição de estados
(primeiro defina como os estados são codificados), as expressões lógicas e o circuito
correspondente (utilize o Logisim Evolution ou o Quartus para construção do circuito).
Por fim, implemente a máquina de estados correspondente utilizando VHDL e
apresente formas de onda de maneira que seja possível visualizar a transição entre os
estados.
Técnicas Digitais
TABELA-VERDADE DO SISTEMA DE LAVAGEM DO AUTOMÓVEL.

Técnicas Digitais
EQUAÇÕES DO SISTEMA.
Técnicas Digitais
TABELA-VERDADE DO BOTÃO DE EMERGÊNCIA (E)
EQUAÇÕES DO BOTÃO DE EMERGÊNCIA (E)

Técnicas Digitais
Figura: Circuito implementado no Logisim.
Código VHDL do arquivo enum_types.vhd
package enum_types is

type estados_lavajato is (O0, O1, O2, O3, O4, O5);
end package;
Código VHDL do arquivo lavajato.vhd
entity lavajato is

port (
clock, S1, S2, S3, S4, S5, B, E : in bit; --entradas da nossa fabrica
A1, A2, A3, A4, T, T0, X: out bit;
estado_atual: out estados_lavajato
);
end lavajato;
Técnicas Digitais
architecture comportamento of lavajato is

-- type estados_refri is (ociosidade = ligar, agitacao = movimento, enchimento =
torneira);
begin
process (clock)
variable estado_atual_aux: estados_lavajato;
begin
if (clock = '1' and clock'event) then
when O0 =>
if B = '1' and S1 = '1' then estado_atual_aux := O1;
elsif E = '1' then estado_atual_aux := O5;
else estado_atual_aux := O0;
end if;
when O1 =>
if S2 = '1' then estado_atual_aux := O2;
end if;
when O2 =>
end if;
when O3 =>
end if;
when O4 =>
end if;
when O5 =>
if E = '1' then estado_atual_aux := O5;
end if;
end case;
end if;

when O0 => A1 <= '0'; A2 <= '0'; A3 <= '0'; A4 <= '0'; T <= '0'; T0 <=
'0'; X <= '1';
when O1 => A1 <= '1'; A2 <= '0'; A3 <= '0'; A4 <= '0'; T <= '1'; T0 <=
'0'; X <= '0';
Técnicas Digitais
when O2 => A1 <= '0'; A2 <= '1'; A3 <= '0'; A4 <= '0'; T <= '1'; T0 <=
'0'; X <= '0';
when O3 => A1 <= '0'; A2 <= '0'; A3 <= '1'; A4 <= '0'; T <= '1'; T0 <=
'0'; X <= '0';
when O4 => A1 <= '0'; A2 <= '0'; A3 <= '0'; A4 <= '1'; T <= '1'; T0 <=
'0'; X <= '0';
when O5 => A1 <= '0'; A2 <= '0'; A3 <= '0'; A4 <= '0'; T <= '0'; T0 <=
'1'; X <= '0';
end case;
estado_atual <= estado_atual_aux;

end process;
end comportamento;
Código VHDL do arquivo tb_lavajato.vhd
entity tb_lavajato is

end tb_lavajato;
architecture comportamento of tb_lavajato is

component lavajato is
port (
clock, S1, S2, S3, S4, S5, B, E : in bit; --entradas da nossa fabrica
A1, A2, A3, A4, T, T0, X: out bit;
estado_atual: out estados_lavajato
);
end component;
signal clock, S1, S2, S3, S4, S5, B, E: bit;

signal A1, A2, A3, A4, T, T0, X: bit;
signal estado_atual: estados_lavajato;
begin
maquina: lavajato port map (clock, S1, S2, S3, S4, S5, B, E, A1, A2, A3, A4, T,
T0, X, estado_atual);
process
begin
clock <= '1';
wait for 1 ns;
for i in integer range 0 to 18 loop

clock <= not clock;
wait for 1 ns;
end loop;
wait;
end process;
Técnicas Digitais
process
begin
S1 <= '0'; S2 <= '0'; S3 <= '0'; S4 <= '0'; S5 <= '0'; B <= '0'; E <= '0';
wait for 2 ns;
S1 <= '1'; S2 <= '0'; S3 <= '0'; S4 <= '0'; S5 <= '0'; B <= '1'; E <= '0';
wait for 2 ns;
S1 <= '0'; S2 <= '1'; S3 <= '0'; S4 <= '0'; S5 <= '0'; B <= '0'; E <= '0';
wait for 2 ns;
S1 <= '0'; S2 <= '0'; S3 <= '1'; S4 <= '0'; S5 <= '0'; B <= '0'; E <= '0';
wait for 2 ns;
S1 <= '0'; S2 <= '0'; S3 <= '0'; S4 <= '1'; S5 <= '0'; B <= '0'; E <= '0';
wait for 2 ns;
S1 <= '0'; S2 <= '0'; S3 <= '0'; S4 <= '0'; S5 <= '1'; B <= '0'; E <= '0';
wait for 2 ns;
S1 <= '0'; S2 <= '0'; S3 <= '0'; S4 <= '0'; S5 <= '0'; B <= '0'; E <= '1';
wait for 2 ns;
S1 <= '0'; S2 <= '0'; S3 <= '0'; S4 <= '0'; S5 <= '0'; B <= '0'; E <= '0';
wait for 2 ns;
wait;
end process;
end comportamento;
Figura 5: Gráfico gerado pelo GTKWAVE utilizando os algorítimos VHDL.

Prática 5

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Prática 5

Enviado por

Direitos autorais:

Formatos disponíveis

Universidade Federal Rural de Pernambuco

Unidade Acadêmica do Cabo de Santo Agostinho

Alunos(as): Giulia Gabriela Morais Perruci

Explorar o conceito de máquina de estados finitos e realizar a implementação em

Problema 1: ​Pretende-se projetar um sistema de controle de uma linha de enchimento

Especifique todos os estados, entradas e saídas, detalhando o objetivo de cada um.

Figura 1: Diagrama de estados.

Estado atual: Entradas: Saídas: Próximo estado:

Tabela 1: Tabela-verdade da máquina de refrigerantes.

Figura 3: Equações do sistema.

Figura 2: Circuito criado no LogiSim Evolution.

Código VHDL do arquivo esteira_refri.vhd

entity​ esteira_refri ​is

architecture​ comportamento ​of​ esteira_refri ​is

​when​ movimento =>

​when​ torneira =>

​case​ estado_atual_aux ​is

​when​ movimento => ativar_M <= ​'1'​; ativar_T <= ​'0'​;

estado_atual <= estado_atual_aux;

Código VHDL do arquivo tb_esteira_refri.vhd

entity​ tb_esteira_refri ​is

architecture​ comportamento ​of​ tb_esteira_refri ​is

​signal​ clock, sensor_G, sensor_C: bit;

​for​ i ​in​ integer ​range​ ​0​ ​to​ ​18​ ​loop

sensor_G <= ​'0'​; sensor_C <= '

sensor_G <= ​'1'​; sensor_C <= '

sensor_G <= ​'1'​; sensor_C <= '

sensor_G <= ​'0'​; sensor_C <= '

Código do arquivo enum_types.vhd

package​ enum_types ​is

Figura 3: Gráfico gerado pelo gtkwave do arquivo ondas.vcd.

Problema 2: ​Pretende-se projetar um circuito para controlar um túnel de lavagem

Especifique todos os estados, entradas e saídas, detalhando o objetivo de cada um.

TABELA-VERDADE DO SISTEMA DE LAVAGEM DO AUTOMÓVEL.

TABELA-VERDADE DO BOTÃO DE EMERGÊNCIA (E)

EQUAÇÕES DO BOTÃO DE EMERGÊNCIA (E)

Figura: Circuito implementado no Logisim.

Código VHDL do arquivo enum_types.vhd

package​ enum_types ​is

Código VHDL do arquivo lavajato.vhd

entity​ lavajato ​is

architecture​ comportamento ​of​ lavajato ​is

​case​ estado_atual_aux ​is

estado_atual <= estado_atual_aux;

Código VHDL do arquivo tb_lavajato.vhd

entity​ tb_lavajato ​is

architecture​ comportamento ​of​ tb_lavajato ​is

​signal​ clock, S1, S2, S3, S4, S5, B, E: bit;

​for​ i ​in​ integer ​range​ ​0​ ​to​ ​18​ ​loop

Figura 5: Gráfico gerado pelo GTKWAVE utilizando os algorítimos VHDL​.

Você também pode gostar

Problema 1: Pretende-se projetar um sistema de controle de uma linha de enchimento

entity esteira_refri is

architecture comportamento of esteira_refri is

when movimento =>

when torneira =>

case estado_atual_aux is

when movimento => ativar_M <= '1'; ativar_T <= '0';

entity tb_esteira_refri is

architecture comportamento of tb_esteira_refri is

signal clock, sensor_G, sensor_C: bit;

for i in integer range 0 to 18 loop

sensor_G <= '0'; sensor_C <= '

sensor_G <= '1'; sensor_C <= '

sensor_G <= '1'; sensor_C <= '

sensor_G <= '0'; sensor_C <= '

package enum_types is

Problema 2: Pretende-se projetar um circuito para controlar um túnel de lavagem

package enum_types is

entity lavajato is

architecture comportamento of lavajato is

case estado_atual_aux is

entity tb_lavajato is

architecture comportamento of tb_lavajato is

signal clock, S1, S2, S3, S4, S5, B, E: bit;

for i in integer range 0 to 18 loop

Figura 5: Gráfico gerado pelo GTKWAVE utilizando os algorítimos VHDL.
