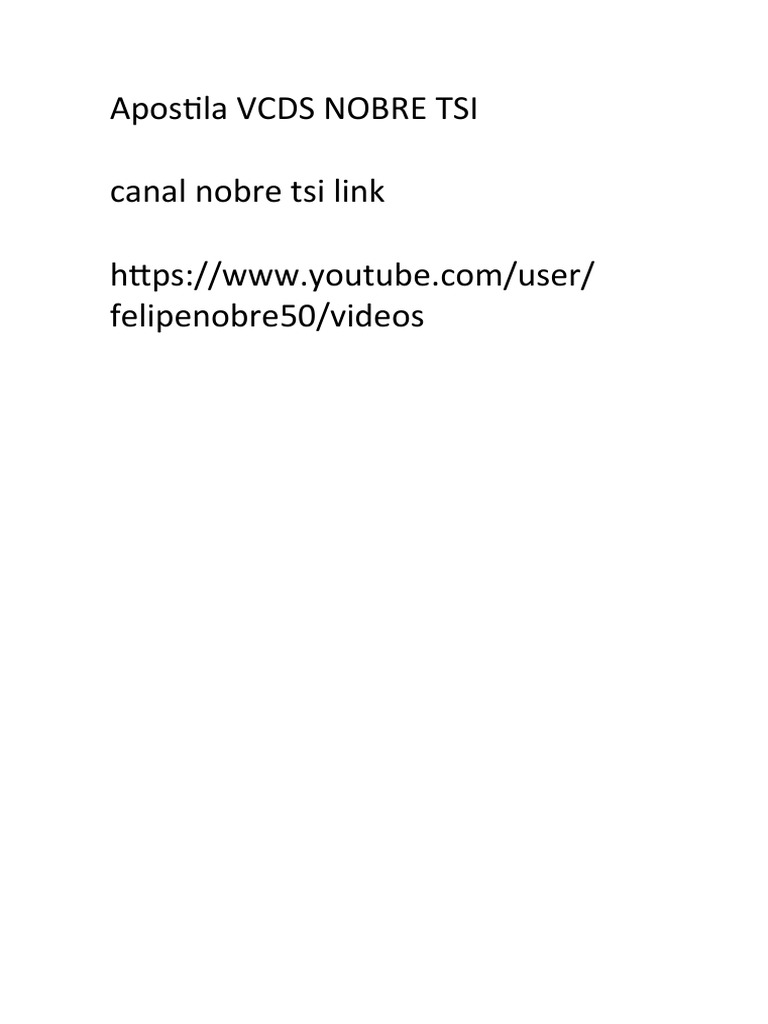

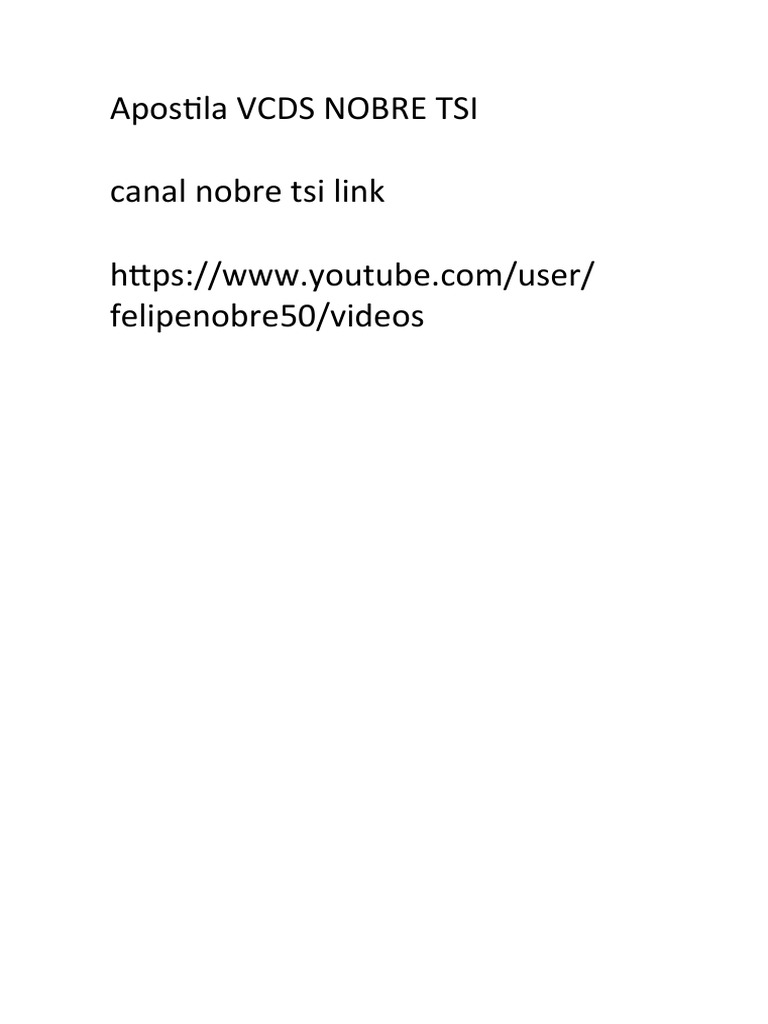

h ps://www.youtube.com/user/
felipenobre50/videos
Sumario.
2 Configurações:
Adição da Função Coming Home
Adição da Função Leaving Home
Adição da Função Daytime Runing Lights (DRL)
controlada pelo CB
8 Configurações:
Adição da Função Volume Replenished (Volume para
completar o tanque)
22 Jetta MK VI - TSI
23 Configuração câmera de ré
Cabo ross tech.
Nome do programa usado VCDS
Nome da tomada OBD2
Configurações:
Adição da Função Coming Home
Adição da Função Leaving Home
Adição da Função Daytime Runing Lights (DRL)
controlada pelo CB
Acessar Adaptation - 10
Selecionar (9)-System_Parameter_0-System Parameter
Byte 8
Verificar se o valor padrão (Stored Value) é 90
Digitar novo valor (New Value) "99 " //Aparentemente é
importante inserir o espaço após o valor a fim de
"bugar" o VCDS
Ao clicar em qualquer lugar, o VCDS irá informar que o
valor não é um hexadecimal válido.
Apagar o espaço e manter o valor "99"
[Do-it!]
No mesmo local
->Dynamic Steering Recommendation DSR (ele muda a
relação da direção, creio ser a responsavel pelos
trancos no volante porem pelo que entendi se reduzir
ele ao inves de dar os trancos que na verdade é ele
corrigindo a trajetoria, você vai ter um carro menos na
mão.)
0- High (Padrão)
1- Average
2- Low
Configurações:
Adição da Função Volume Replenished (Volume para
completar o tanque)
1)Acesse a Central 09
2)Acesse Coding
3)Abra o Long Coding Helper
4)Selecione o Byte 03
5)Marque o Bit 0 para ativar a abertura com os vidros
6)Se desejar que o teto abra para dentro do teto, deixe
o Bit 2 desmarcado. Caso deseje que ele seja
basculado (levantar a parte traseira), marque o Bit 2
7)Feche a Janela
8)Confirme em Do It!
5)Selecione Save
6)Pressione ao mesmo tempo as teclas < > e * para
reiniciar o aparelho
Footwell Lights - Como pinar na central
A central do Jetta TSI tem 3 conectores um mostarda,
um branco e um preto. Eles são marcados com as
letras A, B e C. Vcs vão pinar no conector branco que é
o do meio, no caso, o "B" , na posição 50.
http://www.bold-sport.com/store/index.php?
route=product/product&product_id=51
Obs.: chegou a soltar o conector do módulo do ABS?
Se for o de 47 pinos é o 35 mesmo, se for o de 26 é o 7.
http://2.bp.blogspot.com/-exSf0dVkaJc/TvuaLIRRYNI/
AAAAAAAAA5U/9drhIntBYyw/
s1600/07_step9_schemat.jpg
Pagina 1
O documento a seguir é projetado como um (faça você
mesmo) para orientar a instalação de um botão de
controle funcional de tração na Jetta GLI MK6. Por
favor, note que esta modificação (é feito por sua
própria conta e risco.) AWE Tuning não se
responsabiliza sobre a segurança ou a estabilidade do
seu carro com esta modificação.
Pagina 2
As partes abaixo podem ser obtidos a partir do seu
revendedor autorizado VW e de vários lojas de vendas
de eletrônicos on-line.
Lista de Peças:
1)Passo:
Abra o capô e localize o controlador de ABS no lado do
passageiro (Conforme, a seta na Figura 1)
2) passo:
Desconecte o chicote de fios do controlador, puxando
para cima na guia retangular na parte superior do
conector. (conforme seta da Figura 2.)
3) passo:
Remova a tampa de plástico a partir do lado de trás do
conector para expor os fios.
4) passo:
Remover o tampão de borracha branca a partir do
conector que é o 8º para a esquerda do fio castanho
grande (em seta na Figura 4). Corte o fio reparação OE
em 11 centímetros de comprimento e deslize em o anel
fio azul sobre a extremidade do fio de corte para a
pequena extremidade de que é só tocar no conector pá.
Insira o conector pá e anel de arame para o ABS buraco
conector. Tome nota de que o fio vai apenas cortar no
caso do pá conector está corretamente orientado. Se
assegure que o conector fio fique encaixado totalmente
assim como os outros fios de fábrica. Estenda o fio 62
polegadas, utilizando um conector de topo ou de solda,
de modo ele possa ser conduzido para o
compartimento de passageiros. Deslize a 1/8 "
termorretrátil tubulação ao longo do comprimento do
fio e zip amarrá-lo a o ABS chicote de fios do
controlador. Reinstale capa plástica do fio no conector
ABS e ligue o conector do ABS de volta para a unidade
de controlo do ABS.
5) passo:
Dentro do carro, remover o painel de espuma sob o
porta-luvas, acima do pé. Passe o fio amarelo através
do ilhó metálico na (diretamente por trás do
controlador de ABS, seta na Figura 5). Cortar pequena
fenda no anel isolante e passar um fio de metal, em
seguida anexar o fio amarelo para o fio de metal e
puxe-o através de o compartimento de passageiros.
Tenha cuidado para que o fio não esteja em contacto
com qualquer borda afiada ou bordas abrasivos.
6) passo:
Dentro do carro remover o anel de acabamento de todo
o console puxando em torno das bordas.
7) passo:
Remova os dois parafusos Torx T-20 a partir do
console central e desligue a tomada de 12V e o plugue
AUX. Remover o console. Uma vez que o console é
removido, passe o fio de sinal amarelo do lado do
passageiro sob o painel até a área do console aberta
no centro.
(oitavo) passo:
Montar o conector botão de controlo de tração,
inserindo: A 5 polegadas de comprimento 22 bitola o
fio vermelho na posição 3 no conector (12V, seta A na
Figura). A 5 cm de comprimento 22 bitola fio amarelo
em posição de 4 (seta B na Figura oito). Os 12 cm de
comprimento 22 bitola fio amarelo na posição 5 (seta C
na Figura oito). Use um conector de topo ou de solda
para anexar este fio para o fio amarelo longo vindo do
controlador ABS. Os 12 cm de comprimento 22 bitola
fio preto em posição 6 (seta D Figura oito). Em seguida,
conecte os dois 5 polegadas longos fios vermelho e
amarelo para o porta-fusíveis, (seta E na Figura oito),
com um conector de extremidade. Instale um fusível de
2amp no porta-fusível.
9) passo:
Usando conectores de fio anexar: A outra extremidade
do suporte do fusível ao fio preto / vermelho na fonte
de energia de 12V saída do conector (seta A na Figura
9). Os 12 cm de comprimento do fio terra preto ao fio
marrom na fonte de energia de 12V conector de saída
(seta B na Figura 9).
10) passo:
Cuidadosamente, retire o botão mais à esquerda em
branco do centro do console e instalar o botão de
controle de tração novo. Volte a ligar o conector de
saída de 12V (seta A na Fig. 10), e AUX porta ( seta B na
Figura 10). Conecte o conector de controle de tração
para o recém instalado botão ( seta C na Figura 10) e,
em seguida reinstalar o centro consola com os dois
parafusos T-20 Torx. Reinstale o anel de acabamento
em todo o console.
11) passo:
Empurrando o botão com a chave ligada irá gerar a
mensagem visto na Figura 11. Após alguns segundos,
esta mensagem vai embora, e não haverá nenhum
indicador visual de que o TCS (Sistema de Controlo de
Tracção) está OFF. Dirija com cuidado! Apertando o
botão novamente indicará TCS (Sistema de Controlo de
Tracção) está ativado. Desligando o carro fica
automaticamente como padrão o Sistema de Controle
de Tracção ON próxima vez que você liga-lo.
Traduções:
Grommet: aqui é conhecido como passa-fio, um
reforço de borracha pra evitar que a chapa do painel
danifique o cabo passando pelo buraco.
- Porta do motorista:
- DICAS -
=====================================
Programação mais detalhada:
Exit e Do it!
1--3C0959703C--J388-TSG-HC
Clique em Long Coding Helper, acesse o Byte 2 e
selecione o Bit 6 (Door Exit/Warning Light Installed).
Exit e Do it!
Exit e Do it!
1--3C0959704B--J389-TSG-HR
Exit e Do it!
Jetta MK VI - TSI
Central 17 - Instruments:
Code Antigo: 170D00
Code Novo: 170D01
