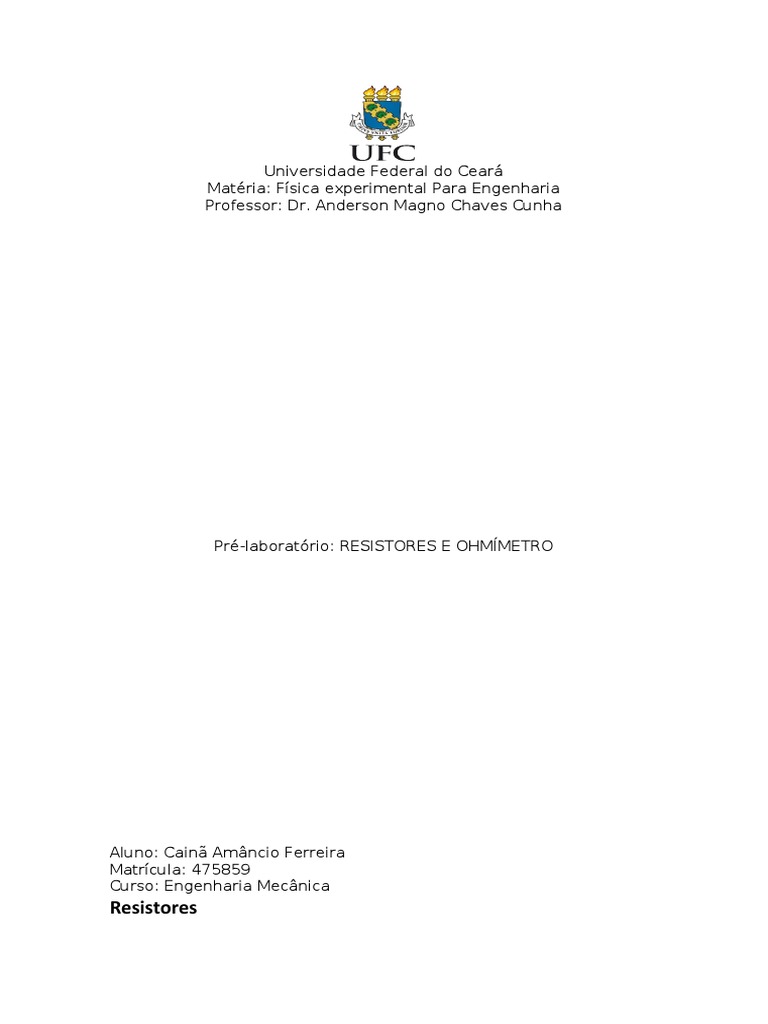

Universidade Federal do Ceará

Matéria: Física experimental Para Engenharia
Professor: Dr. Anderson Magno Chaves Cunha

Pré-laboratório: RESISTORES E OHMÍMETRO









Aluno: Cainã Amâncio Ferreira
Matrícula: 475859
Curso: Engenharia Mecânica
Resistores
Em um circuito elétrico nem sempre a conversão de energia elétrica em energia
térmica, ou seja, o efeito Joule, é indesejável. Existem condutores com a finalidade
exclusiva de transformação de energia elétrica em energia térmica, esse são chamados
resistores.  Existem diversas funcionalidades para esses dispositivos, por exemplo,
temos a resistência em um chuveiro elétrico e em uma placa eletrônica, um para
aquecer a água e outro para proteger o circuito de tensões maiores aquela que foi
projetado, respectivamente.

Fonte: soluções industriais



Associação de resistores
Dependendo de como organizamos alguns resistores em um circuito podemos realizar
modificações específicas no circuito. Essas associações podem ser de três formas
diferentes, sendo em série, em paralelo e mista. Em série os resistores são dispostos
sem bifurcações apenas em um trajeto condutor, desta forma a corrente que atravessa
os resistores é a mesma e a resistência total ou equivalente é o somatório das
resistências de cada resistor. Em paralelo temos que todos os resistores estão
expostos a mesma tensão e o inverso da resistência total ou equivalente é obtida pelo
somatório dos inversos das resistências. Já a mista, como o próprio nome indica, é uma
mistura das duas formas.



         fonte: mundo da educação

Códigos de cores
Existem duas opções de saber a resistência de um material ou de um resistor, a
primeira é medindo pelo ohmímetro e a segunda é pela tabela de código de cores. Os
resistores possuem anéis coloridos entorno deles, onde cada cor do anel representa
uma leitura para a resistência. Geralmente são quatro anéis e lê-se da direita para
esquerda. O primeiro e o segundo são os dígitos do valor de resistência, o terceiro é o
fator multiplicativo, pelo o qual os outros dois são multiplicados, e, por fim, o quarto
anel é a tolerância, que nada mais é que do que o erro no valor da resistência, ou seja,
o quanto o valor pode variar em relação ao valor que a cor especifica.

Fonte: baú da eletrônica.

Ohmímetro digital
O Ohmímetro é um instrumento de medição eletrônico que tem a função de medir a
resistência elétrica de um componente ou circuito eletrônico. O funcionamento básico
do ohmímetro é simples, através de duas pontas de medição ele aplica uma tensão à
uma “resistência”, o resultado da corrente elétrica que passou através da resistência é
medido por um galvanômetro. A escala do medidor do ohmímetro é marcada em
ohms, porque a tensão fixa da bateria garante que, conforme a resistência diminuísse,
a corrente através do medidor aumentaria. Ou seja, ele mede a resistência elétrica, a
oposição a uma corrente elétrica (medidor de Ohm).

Fonte: chelengenharia

Potenciômetro ou Reostato
Potenciômetro é um tipo especial de resistor de três terminais cuja a resistência
podem ser ajustadas por meio mecânico, girando ou deslizando ou deslizando um eixo
móvel, formando assim um divisor de tensão ajustável. Pode ser encontrado, por
exemplo, em amplificadores de áudio, televisores, eletrodomésticos dentre outros.
Um potenciômetro possui três terminais. Um par externo se conecta com os lados
opostos de um elemento resistivo interno, chamado de trilha ou pista. O terceiro
terminal se conecta internamente com um contato chamado de cursor, que fica em
contato com a pista e pode ser movido de um extremo dessa pista ao outro, por meio
da rotação de um eixo ou ainda movendo-se um controle deslizante. Quando
aplicamos uma tensão elétrica entre os terminais de início e fim, a tensão elétrica
obtida no terminal central irá variar conforme o cursor se move ao longo da pista.
Assim, o potenciômetro funciona como um divisor de tensão resistivo. Sua ideia é
obtermos diferentes níveis de tensão elétrica, e não diferentes níveis de resistência,
esse é o papel de um tipo especial de potenciômetro, o reostato, do qual falaremos
mais adiante.

Fonte: autocore robótica
