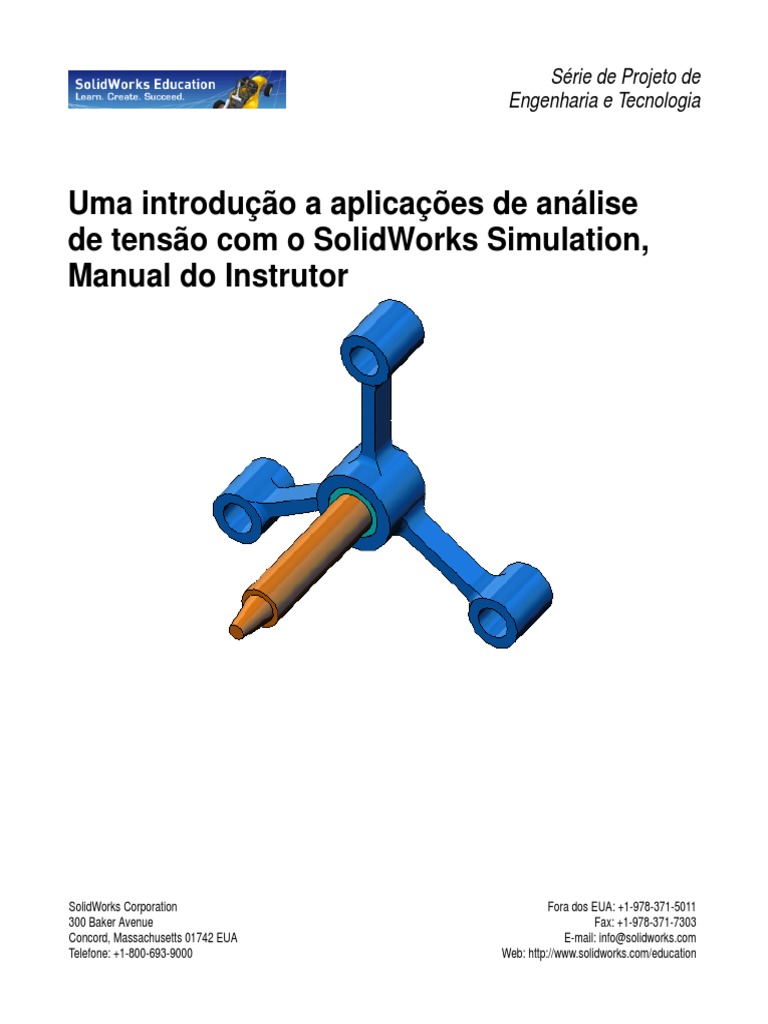

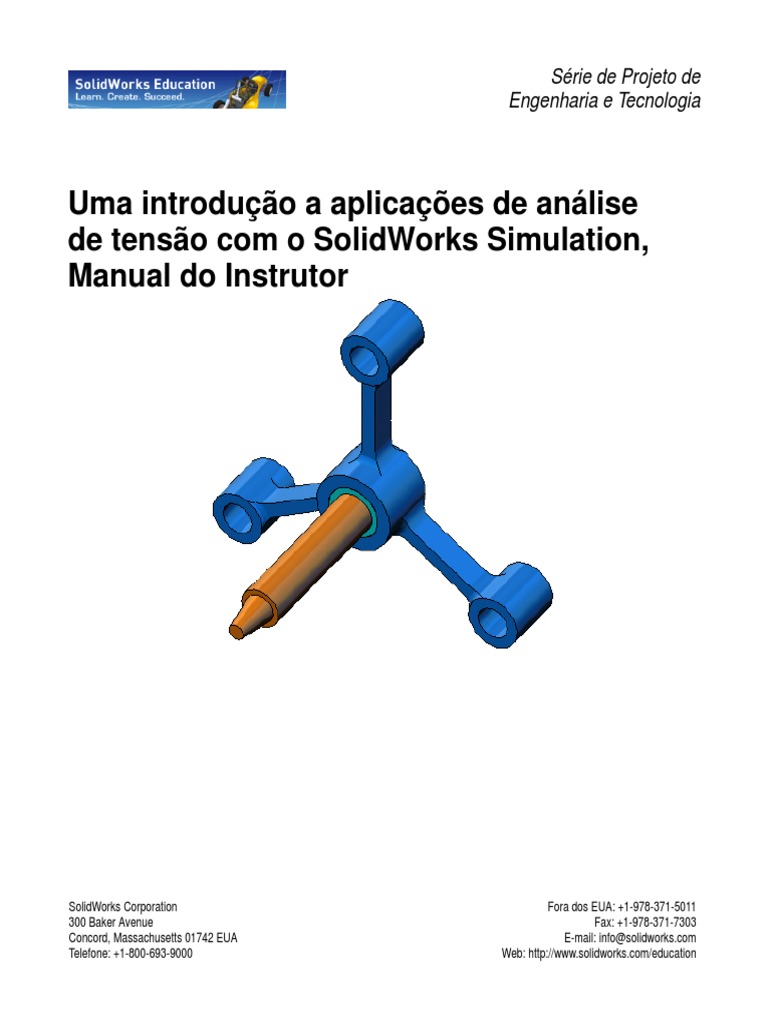

SolidWorks Simulation

Série de Projeto de
Engenharia e Tecnologia
Uma introdução a aplicações de análise

de tensão com o SolidWorks Simulation,
Manual do Instrutor
SolidWorks Corporation Fora dos EUA: +1-978-371-5011

300 Baker Avenue Fax: +1-978-371-7303
Concord, Massachusetts 01742 EUA E-mail: info@solidworks.com
Telefone: +1-800-693-9000 Web: http://www.solidworks.com/education
© 1995-2009, Dassault Systèmes SOFTWARE COMERCIAL PARA
Dassault Systèmes SolidWorks Corporation, uma empresa da COMPUTADORES - EXCLUSIVO
Dassault Systèmes S.A. Direitos restritos do Governo dos Estados Unidos. O uso,
300 Baker Avenue duplicação ou divulgação pelo governo estão sujeitos às restrições
Concord, Massachusetts 01742 EUA estabelecidas em FAR 52.227-19 (Commercial Computer Software
- Restricted Rights), DFARS 227.7202 (Commercial Computer
Todos os direitos reservados Software and Commercial Computer Software Documentation),
e no acordo de licença, conforme aplicável.
Patentes nos EUA 5.815.154; 6.219.049; 6.219.055; 6.603.486; Contratante/Fabricante:
6.611.725; 6.844.877; 6.898.560, 6.906.712; 7.079.990; 7.184.044; Dassault Systèmes SolidWorks Corporation, 300 Baker Avenue,
e patentes no exterior (p.ex., EP 1.116.190 e JP 3.517.643). Concord, Massachusetts 01742 EUA
Patentes pendentes nos EUA e no exterior.
Partes deste software © 1990-2009 Siemens Product Lifecycle
As informações e o software discutidos neste documento estão Management Software III (GB) Ltd.
sujeitos a modificações sem aviso e não constituem compromissos
da Dassault Systèmes SolidWorks Corporation (DS SolidWorks). © 1998-2009 Geometric Software Solutions Co. Ltd.,
Nenhum material pode ser reproduzido ou transmitido sob qualquer © 1986-2009 mental images GmbH & Co. KG,
forma ou por qualquer meio, eletrônico ou mecânico, para qualquer © 1996-2009 Microsoft Corporation
finalidade diferente de seus objetivos educacionais normais Outside In® Viewer Technology, © 1992-2009 Stellent Chicago
(excluindo qualquer uso comercial, competitivo ou de pesquisa), Sales, Inc.
sem a expressa permissão por escrito da DS SolidWorks.
© 2000-2009 Tech Soft 3D
O software abordado neste documento é fornecido sob licença e
poderá ser utilizado ou copiado apenas de acordo com os termos © 1998-2009 3Dconnexion, IntelliCAD Technology Consortium,
desta licença. Todas as garantias fornecidas pela DS SolidWorks Independent JPEG Group. Todos os direitos reservados.
referentes a software e documentação estão estabelecidas na Partes deste software incorporam o PhysX™ by NVIDIA 2006 - 2009.
Licença da SolidWorks Corporation e no Contrato do Serviço Partes deste software são protegidas por copyright e são
de Assinatura, e nada que estiver declarado ou implícito neste propriedade da UGS Corp. © 2009.
documento ou seu conteúdo deve ser considerado ou julgado
como modificações ou alterações dessas garantias. Partes deste software © 2001 - 2009 Luxology, Inc. Todos os
direitos reservados. Patentes pendentes.
SolidWorks, 3D PartStream.NET, 3D ContentCentral, DWGeditor,
PDMWorks, eDrawings e o logotipo eDrawings são marcas Copyright 1984-2009 Adobe Systems Inc. e seus licenciados.
registradas, e FeatureManager é uma marca registrada de co- Todos os direitos reservados.
propriedade da DS SolidWorks. Protegidos pelas patentes nos EUA 5.929.866; 5.943.063;
Enterprise PDM e SolidWorks 2009 são nomes de produtos da 6.289.364; 6.563.502; 6.639.593; 6.754.382; patentes pendentes.
DS SolidWorks. Adobe, o logotipo Adobe, Acrobat, o logotipo Adobe PDF, Distiller
FloXpress, DWGseries, DWGgateway, Feature Palette, e Reader são marcas registradas ou marcas comerciais da Adobe
PhotoWorks, TolAnalyst e XchangeWorks são marcas comerciais Systems Inc. nos EUA e em outros países. Para obter mais
da DS SolidWorks. informações a respeito de direitos autorais, consulte o menu Sobre
da Ajuda do SolidWorks.
FeatureWorks é uma marca registrada da Geometric Software
Solutions Co. Ltd. Outras partes do SolidWorks 2009 são concedidas por licenciados
da DS SolidWorks.
Outras marcas ou nomes de produtos são marcas comerciais ou
registradas de seus respectivos proprietários. Todos os direitos reservados.
Número do documento: PME0317-PTB

i
Introdução
Ao instrutor:
Este documento apresenta aos usuários do SolidWorks o pacote de software SolidWorks

Simulation. As metas específicas desta lição são:
1 apresentar os conceitos básicos da análise estática estrutural e seus benefícios.
2 demonstrar a facilidade de uso e o processo conciso para realização dessas análises.

3 apresentar as regras básicas da análise estática e como obter resultados confiáveis e
exatos.
Este documento é estruturado de maneira semelhante às lições do Manual do Instrutor
do SolidWorks. Esta lição possui páginas correspondentes no Livro de Exercícios do
SolidWorks Simulation.
Nota: Esta lição não pretende ensinar todos os recursos do SolidWorks Simulation.
Ela se destina a apresentar os conceitos básicos e as regras para realização de
análise estática linear e mostrar a facilidade de uso e a concisão do processo
envolvido.
DVD com Currículo e Software de Ensino do Curso da Edição Educacional
Este curso fornece um DVD com Currículo e Software de Ensino da Edição Educacional.
A instalação do DVD cria uma pasta denominada SolidWorks
Curriculum_and_Courseware_2009. Esta pasta contém diretórios do curso e
vários outros.
Materiais do curso para os alunos também podem ser
obtidos por download na SolidWorks. Clique na guia
Recursos do SolidWorks no Painel de tarefas e selecione
Currículo do Aluno.
Clique duas vezes no curso de que deseja fazer download. Pressione a tecla Control e
selecione o curso para fazer download do respectivo arquivo ZIP. O arquivo Lessons
contém as partes necessárias para concluir as lições. O Guia do Aluno contém o
arquivo PDF do curso.
Manual do Instrutor do SolidWorks Simulation 1

Introdução
Materiais do curso para os professores também podem ser obtidos por download no site
da SolidWorks. Clique na guia Recursos do SolidWorks no Painel de tarefas e selecione
Currículos dos Instrutores. Isso permitirá que acesse a página Recursos do educador
mostrada a seguir.
2 Manual do Instrutor do SolidWorks Simulation

Introdução
Linha de produtos do SolidWorks Simulation
Embora este curso esteja focalize uma introdução à dinâmica de corpo rígido usando o
SolidWorks Motion Simulation, a linha de produtos completa abrange uma ampla faixa de
áreas de análise a considerar. O parágrafo a seguir lista toda a linha de pacote e módulos
do SolidWorks Simulation.
Estudos estáticos oferecem ferramentas para análise de
tensão linear de peças e montagens submetidas a cargas
estáticas. Perguntas típicas que serão respondidas com
o uso deste tipo de estudo incluem:
A peça quebrará sob cargas normais de operação?
O modelo está superdimensionado?
O projeto pode ser modificado para aumentar o fator
de segurança?
Estudos de flambagem analisam o desempenho de peças finas sob cargas de
compressão. Perguntas típicas que serão respondidas com o uso deste tipo
de estudo incluem:
As pernas de meu vaso são fortes o suficiente para não apresentar falha
por escoamento, mas serão resistentes para não cederem devido à perda
de estabilidade?
O projeto pode ser modificado para assegurar a estabilidade dos componentes
finos na montagem?
Estudos de freqüência oferecem ferramentas para análise
dos modos e freqüências naturais. Isso é essencial no projeto
de muitos componentes carregados de maneira estática e
dinâmica. Perguntas típicas que serão respondidas com o
uso deste tipo de estudo incluem:
A peça irá entrar em ressonância sob cargas normais de
operação?
As características de freqüência dos componentes são
adequadas para a aplicação pretendida?
O projeto pode ser modificado para melhorar as características de freqüência?
Estudos térmicos oferecem ferramentas para análise da
transferência de calor por meio de condução, convecção
e radiação. Perguntas típicas que serão respondidas com
o uso deste tipo de estudo incluem:
Mudanças de temperatura afetarão o modelo?
Como o modelo opera em um ambiente com flutuação
de temperatura?
Quanto tempo demora para o modelo resfriar ou superaquecer?
A alteração de temperatura provoca expansão do modelo?
As tensões provocadas pela mudança de temperatura provocam a falha do produto
(estudos estáticos e térmicos são usados para responder a esta pergunta)?

Introdução
Estudos de teste de queda são usados para analisar a tensão

em peças ou montagens móveis que se chocam contra um
obstáculo. Perguntas típicas que serão respondidas com o
uso deste tipo de estudo incluem:
O que acontecerá se o produto for manuseado
incorretamente durante o transporte ou sofrer uma queda?
Como o produto se comporta quando sofre uma queda em
piso de madeira rígida, carpete ou concreto?
Estudos de otimização são aplicados para melhorar (otimizar) o
projeto inicial com base em um conjunto de critérios selecionados
como tensão máxima, peso, freqüência ideal etc. Perguntas típicas
que serão respondidas usando este tipo de estudo incluem:
A forma do modelo pode ser alterada mantendo a intenção do projeto?
O projeto pode ser modificado para se tornar mais leve, menor e mais
econômico sem comprometer a resistência e o desempenho?
Estudos de fadiga analisam a resistência de peças e
montagens submetidas a cargas repetitivas por longo tempo.
Perguntas típicas que serão respondidas com o uso deste
tipo de estudo incluem:
A vida útil do produto pode ser estimada com exatidão?
A modificação do projeto atual ajuda a prolongar a vida
do produto?
O modelo está seguro quando exposto a forças variáveis ou
a extremos de temperatura por longos períodos?
Reprojetar o modelo ajuda a minimizar os danos causados por forças ou temperaturas
variáveis?
Estudos não lineares oferecem ferramentas para análise de tensão em
peças e montagens que sofrem cargas intensas e/ou grandes deformações.
Perguntas típicas que serão respondidas com o uso deste tipo de estudo
incluem:
Peças fabricadas em borracha (o-rings, por exemplo) ou espuma
apresentam bom desempenho sob determinada carga?
O modelo sofre dobramento excessivo sob condições normais
de operação?
Estudos dinâmicos analisam objetos submetidos a cargas que variam
com o tempo. Exemplos típicos poderiam ser cargas de choque em
componentes montados em veículos, turbinas submetidas a cargas de
forças oscilatórias, componentes de aeronaves sob cargas aleatórias
etc. Estão disponíveis estudos lineares (pequenas deformações
estruturais, modelos de materiais básicos) e não lineares (grandes
deformações estruturais, cargas intensas e materiais avançados). Perguntas típicas que
serão respondidas com o uso deste tipo de estudo incluem:
Os suportes submetidos a cargas de choque quando o veículo passa por buracos na estrada
foram projetados de forma segura? Quanto eles se deformam sob essas circunstâncias?

Introdução
O Motion Simulation permite ao usuário analisar o comportamento

cinemático e dinâmico dos mecanismos. Forças inerciais e forças que
atuam nas juntas podem ser subseqüentemente transferidas para os
estudos do SolidWorks Simulation para continuar com a análise de
tensão. Perguntas típicas que serão respondidas com o uso deste
módulo incluem:
Qual é o tamanho correto do motor ou do atuador para o projeto?
O projeto das articulações, engrenagens ou mecanismos de travamento está otimizado?
Quais são os deslocamentos, as velocidades e as acelerações dos componentes do
mecanismo?
O mecanismo é eficiente? Ele pode ser aprimorado?
O módulo de compostos permite ao usuário simular estruturas
fabricadas a partir de materiais laminados compostos.
Perguntas típicas que serão respondidas com o uso deste
módulo incluem:
O modelo composto falha sob a carga especificada?
A estrutura pode ficar mais leve usando materiais compostos
sem comprometer a resistência e a segurança?
O composto laminado soltará suas camadas?

Introdução

1
Lição 1: Funcionalidade básica do SolidWorks Simulation
Objetivos desta lição
Apresentar a análise de projeto como uma ferramenta essencial para complementar a

modelagem 3D usando o SolidWorks. Após a conclusão bem-sucedida, os participantes
devem poder compreender os conceitos básicos da análise de projeto e como eles são
implementados no SolidWorks Simulation. Os alunos devem ver como a análise pode
poupar tempo e dinheiro ao reduzir os ciclos de projeto demorados e caros.
Apresentar a análise de projeto usando um exercício de aprendizado ativo. O exercício
de aprendizado ativo desta lição foi desenvolvido para quebrar o gelo, fazendo com que
os alunos realizem algumas etapas para a conclusão de uma análise. Tendo em mente
esse conceito, as etapas são realizadas com poucas descrições.
Apresentar o conceito de geração de malha no modelo. A malha gerada depende das
preferências de malha que estão ativas. Essas opções não são explicadas aqui. Esta lição
ensina a definir as opções de geração de malha, para que todos os alunos obtenham uma
malha similar e, conseqüentemente, resultados semelhantes. A descrição das opções
pode ser obtida clicando no botão Ajuda do PropertyManager onde elas estão
especificadas.
Os resultados da análise podem variar ligeiramente, dependendo da versão/compilação
do SolidWorks e do SolidWorks Simulation.
Cubo
Perna da aranha
Eixo
Manual do Instrutor do SolidWorks Simulation 1-1

Resumo
Discussão em aula
Exercício de aprendizado ativo – Execução da análise estática
• Abrir o documento spider.SLDASM
• Verificar o menu do SolidWorks Simulation
• Alternar para o SolidWorks Simulation Manager
• Definir as unidades de análise
• Etapa 1: Criar um estudo estático
• Etapa 2: Atribuir materiais
• Etapa 3: Aplicar restrições
• Etapa 4: Aplicar cargas
• Etapa 5: Gerar malha da montagem
• Etapa 6: Executar a análise
• Etapa 7: Visualizar os resultados
• Visualizar a tensão de von Mises
• Animar a plotagem
• Visualizar os deslocamentos resultantes
• O projeto é seguro?
• Qual é o nível de segurança do projeto?
• Gerar um relatório de estudo
• Salvar o seu trabalho e sair do SolidWorks
Avaliação de 5 minutos
Discussão em aula – Alterar as atribuições de material
Mais para explorar – Modificar a geometria
Exercícios e projetos – Deflexão de uma viga devido a uma força na extremidade
Resumo da lição
1-2 Manual do Instrutor do SolidWorks Simulation

Discussão em aula
Peça aos alunos para identificar os objetos em volta e indicar quais cargas e restrições
especificar. Por exemplo, peça a eles para estimar a tensão nas pernas das cadeiras.
Resposta
Tensão é força por unidade de área ou a força dividida pela área. As pernas suportam o peso dos
alunos mais o peso da cadeira. O projeto da cadeira e como o aluno está sentado determinam a
parte que cabe a cada perna. A tensão média é o peso do aluno mais o peso da cadeira dividido
pela área das pernas.
Mais para explorar

O propósito desta seção é incentivar os alunos a pensar sobre as aplicações da análise de
tensão. Peça aos alunos para estimar a tensão sobre seus pés quando estão em pé. A tensão
é a mesma em todos os pontos? O que acontece quando o aluno se inclina para frente, para
trás ou para o lado? Qual deve ser a tensão nas juntas do joelho e do tornozelo? Essas
informações são úteis para projetar juntas artificiais?
Resposta
Tensão é força por unidade de área ou a força dividida pela área. A força é o peso do aluno. A
área que suporta o peso corresponde à ocupada pelos pés em contato com os sapatos. Os sapatos
redistribuem a carga e a transmitem para o chão. A força de reação exercida pelo chão deve ser
igual ao peso do aluno.
Quando o aluno está em pé, cada pé suporta metade do peso do corpo. Quando ele está andando,
cada pé suporta o peso inteiro do corpo. O aluno pode sentir que a tensão (pressão) é maior em
alguns pontos. Quando estão em pé, os alunos podem mover seus dedos dos pés para indicar a
existência ou não de tensão em cada um. Quando os alunos se inclinam para frente, a tensão é
redistribuída de modo a se acentuar nos dedos dos pés e diminuir no calcanhar. A tensão média
é o peso dividido pela área dos pés em contato com os sapatos.
Podemos estimar a tensão média nas juntas do joelho e do tornozelo se soubermos o valor
da área que suporta o peso. Resultados detalhados exigem a realização de análises de tensão.
Podemos construir a montagem da junta do joelho ou do tornozelo no SolidWorks com as
dimensões apropriadas e, se soubermos as propriedades elásticas de cada parte, a análise
estática pode informar as tensões em cada ponto da junta sob diferentes situações hipotéticas
de suporte e de carga. Os resultados podem nos ajudar a melhorar os projetos de próteses de
juntas artificiais.
Os alunos podem perguntar se o SolidWorks Simulation é capaz de modelar ossos. A resposta
é sim, e alguns desses problemas já foram resolvidos por usuários do SolidWorks Simulation
e usados para projetar próteses de juntas artificiais.

Exercício de aprendizado ativo – Execução da análise estática
Use o SolidWorks Simulation para executar uma análise

estática da montagem Spider.SLDASM mostrada à direita.
As instruções passo a passo são fornecidas abaixo.
Criar um diretório SimulationTemp

Recomendamos salvar o SolidWorks Simulation Education Examples em um
diretório temporário para salvar a cópia original para uso repetido.
1 Crie um diretório temporário denominado SimulationTemp na pasta Examples
do diretório de instalação do SolidWorks Simulation.
2 Copie o diretório do SolidWorks Simulation Education Examples no
diretório SimulationTemp.
Abrir o documento Spider.SLDASM

1 Clique em Abrir
na barra de ferramentas
Padrão. A caixa de
diálogo Abrir é exibida.
2 Acesse a pasta
SimulationTemp
no diretório de instalação
do SolidWorks
Simulation.
3 Selecione
Spider.SLDASM
4 Clique em Abrir.
A montagem spider.SLDASM é aberta.

A montagem spider (aranha) tem três componentes: shaft (eixo), hub (cubo) e
perna da spider (aranha). A figura abaixo mostra os componentes da montagem em
vista explodida.
Perna da aranha
Eixo
Cubo
Verificar o menu do SolidWorks Simulation

Se o SolidWorks Simulation estiver
instalado corretamente, o menu
SolidWorks Simulation será exibido
Menu do SolidWorks Simulation
na barra de menus do SolidWorks.
Caso contrário:
1 Clique em Ferramentas, Suplementos.
A caixa de diálogo Suplementos é exibida.

2 Marque as caixas de seleção ao lado do SolidWorks Simulation.
Se o SolidWorks Simulation não estiver na lista, será necessário instalar o SolidWorks
Simulation.
3 Clique em OK.
O menu SolidWorks Simulation é exibido na barra de menus do SolidWorks.

Definir as unidades de análise

Antes de começar esta lição vamos
definir as unidades da análise.
1 Na barra de menus do SolidWorks,
clique em Simulation, Opções.
2 Clique na guia Opções
predeterminadas.
3 Selecione Inglês (IPS) em
Sistema de unidades.
4 Selecione pol. e psi nos campos
Comprimento/deslocamento e
Pressão/tensão, respectivamente.
5 Clique em OK.
Etapa 1: Criar um estudo

A primeira etapa da execução da análise é criar um estudo.
1 Clique em Simulation, Estudo no menu principal do SolidWorks na parte superior da
tela.
O PropertyManager de Estudo é exibido.
2 Em Nome, digite My First Study (Meu primeiro estudo).
3 Em Tipo, selecione Estático.
4 Clique em OK.
O SolidWorks Simulation cria uma árvore de estudo do Simulation

localizada abaixo da árvore de projeto do FeatureManager.
Também é criada uma guia na parte inferior da janela para

você navegar entre vários estudos e o seu modelo.

Etapa 2: Atribuir material

Todos os componentes da montagem são fabricados em liga de aço.
Atribuir Liga de aço para Todos os componentes

1 Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse na
pasta Parts e clique em Aplicar material a todos.
A caixa de diálogo Material é exibida.

2 Em Selecionar a origem do material:
a) Selecione De arquivos de biblioteca.
b) Selecione solidworks materials (materiais do solidworks) como a
biblioteca de materiais.
c) Clique no sinal de mais ao lado da categoria de materiais Aço e selecione
Liga de aço.
Nota: As propriedades mecânicas e físicas da liga de aço são

exibidas na tabela da direita.
3 Clique em OK.
A liga de aço é atribuída a todos os componentes e uma
marca de seleção é exibida no ícone de cada componente.
Observe que o nome do material atribuído é exibido ao lado
do nome do componente.

Etapa 3: Aplicar restrições

Vamos fixar os três furos.
1 Use as teclas de Setas para girar a montagem, conforme mostrado na figura.
2 Na árvore de estudo do Simulation, clique com o botão direito do mouse em

Fixtures (Acessórios de fixação) e selecione Geometria fixa.
O PropertyManager de Acessórios de fixação é exibido.
3 Certifique-se de que Tipo esteja configurado como Geometria fixa.
4 Na área de gráficos, selecione as faces dos três furos, como mostra a figura.
Face<1>, Face<2> e Face<3> são exibidas na caixa Faces, Arestas, Vértices
para acessório de fixação.
5 Clique em .
A restrição Fixa é aplicada, e seus símbolos são exibidos nas faces selecionadas.
Símbolos de restrição fixa
O item Fixture-1 também aparece na pasta Fixtures na árvore de estudo do

Simulation. O nome da restrição pode ser alterado a qualquer momento.

Etapa 4: Aplicar cargas

Vamos aplicar uma força de 500 lb. normal à face mostrada na figura.
1 Clique no ícone Zoom na área na parte superior da
área de gráficos e aplique zoom à parte afilada do eixo.
2 Na árvore do SolidWorks Simulation Manager, clique com
o botão direito do mouse na pasta External Loads e
selecione Força.
O PropertyManager de Força/Torque é exibido.
3 Na área de gráficos, clique na face mostrada na figura.
Face<1> é exibida na caixa de listagem Faces e arestas
de casca para força normal.
4 Certifique-se de que a direção Normal esteja selecionada.
5 Certifique-se de que Unidades esteja definida como Inglês (IPS).
6 Na caixa Valor da força , digite 500.
7 Clique em .
O SolidWorks Simulation aplica a força à face selecionada, e o item Force-1 é
exibido na pasta External Loads.
Para ocultar símbolos de restrições e cargas

Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse na
pasta Fixtures ou External Loads e clique em Ocultar todos.
Etapa 5: Gerar malha da montagem

A geração de malha divide o modelo em pequenas partes chamadas
elementos. Com base nas dimensões geométricas do modelo, o
SolidWorks Simulation sugere um tamanho predeterminado de
elemento (neste caso, 0,179707 pol.) que pode ser alterado conforme
necessário.
1 Na árvore de estudo do Simulation, clique com o botão direito do
mouse no ícone Malha e selecione Criar malha.
O PropertyManager de Malha é exibido.
2 Expanda Parâmetros de malha marcando a caixa de seleção.
Certifique-se de que Malha padrão esteja selecionado e

Transição automática não esteja marcada.
Mantenha o Tamanho global predeterminado e a Tolerância
sugerida pelo programa.

3 Clique em OK para começar a gerar a malha.
Tamanho
global
O tamanho de elemento global é a

medida do diâmetro médio de uma
esfera que envolve o elemento
Etapa 6: Executar a análise

Na árvore de estudo do Simulation, clique com o botão direito do mouse no ícone My
First Study (Meu primeiro estudo) e clique em Executar para iniciar a análise.
Quando a análise é concluída, o SolidWorks Simulation cria automaticamente a
plotagem predeterminada dos resultados armazenados na pasta Results.

Etapa 7: Visualizar os resultados
Tensão de von Mises

1 Clique no sinal de mais ao lado da pasta Results.
Todos os ícones de plotagem padrão são exibidos.
Nota: Se as plotagens predeterminadas não forem exibidas, clique com o botão

direito do mouse na pasta Results e selecione Definir plotagem de
tensão. Defina as opções no PropertyManager e clique em .
2 Clique duas vezes em Stress1 (-vonMises-) para exibir a plotagem dos

resultados.
Nota: Para exibir a anotação indicando os valores máximo e mínimo na plotagem,

clique duas vezes na legenda e marque as caixas de seleção Exibir anotação
mín. e Exibir anotação máx.. Em seguida, clique em .

Animar a plotagem
1 Clique com o botão direito do mouse em Stress1 (-vonMises-) e clique em
Animar.
O PropertyManager de Animação é exibido e a animação inicia automaticamente.
2 Interrompa a animação clicando no botão Parar .
A animação deve ser interrompida para salvar o arquivo
AVI em disco.
3 Marque Salvar como arquivo AVI, em seguida clique em
Procurar e selecione uma pasta de destino para salvar
o arquivo AVI.
4 Clique em para Reproduzir a animação.
A animação é reproduzida na área de gráficos.
5 Clique em para Parar a animação.
6 Clique em para fechar o PropertyManager de Animação.
Visualizar os deslocamentos resultantes

1 Clique duas vezes no ícone
Displacement1
(-Res disp-) para exibir
a plotagem do deslocamento
resultante.

O projeto é seguro?
O Assistente de verificação de projeto pode ajudar a responder a essa pergunta.
Vamos usar o assistente para estimar o fator de segurança em cada ponto do modelo.
No processo, é preciso selecionar um critério de falha de escoamento.
1 Clique com o botão direito do mouse na pasta Results e selecione Definir Plotagem
de Fator de Segurança.
É exibido o PropertyManager de Fator de Segurança Etapa 1
de 3.
2 Em Critério , clique em Tensão de Max von Mises.
Nota: Vários critérios de escoamento estão

disponíveis. O critério de von Mises geralmente
é usado para verificar a falha de escoamento em
materiais maleáveis.
3 Clique em Avançar.
O PropertyManager do Assistente de verificação de

projeto Etapa 2 de 3 é exibido.
4 Defina Unidades como psi.
5 Em Definir limite de tensão em, selecione Limite de
escoamento.
Nota: Quando escoa, o material continua a se

deformar plasticamente a uma razão mais
rápida. No caso extremo, ele continua a se
deformar mesmo quando a carga não é
aumentada.
O PropertyManager do Assistente de verificação de
projeto Etapa 3 de 3 é exibido.
7 Selecione Áreas abaixo do fator de segurança e digite 1.

8 Clique em para gerar a plotagem.
Inspecione o modelo e verifique se há áreas inseguras mostradas em vermelho.

Podemos observar que a plotagem não apresenta a cor vermelha, o que indica
que todos os locais são seguros.
Qual é o nível de segurança do projeto?

1 Clique com o botão direito do mouse
na pasta Results e selecione
Definir plotagem de verificação de
projeto.
O PropertyManager do assistente
deVerificação de projeto Etapa 1
de 3 é exibido.
2 Na lista Critério, selecione Tensão
de Max von Mises.
O PropertyManager do assistente
deVerificação de projeto Etapa 2
de 3 é exibido.
O PropertyManager do assistente deVerificação de projeto Etapa 3 de 3 é exibido.
5 Em Resultados da plotagem, clique em Distribuição de fator de segurança.
6 Clique em .
A plotagem gerada mostra a distribuição do fator de segurança. O menor fator de
segurança é de aproximadamente 6,4.
Nota: O fator de segurança 1,0 em um local significa que o material está

começando a escoar. O fator de segurança 2,0, por exemplo, significa
que o projeto é seguro no local e que o material começará a escoar se
você dobrar as cargas.

Salvar todas as plotagens geradas

1 Clique com o botão direito do mouse no ícone My First Study e clique em Salvar
todas as plotagens como arquivos JPEG.
A janela Procurar pasta é exibida.
2 Acesse o diretório onde deseja salvar todas as plotagens de resultado.
3 Clique em OK.
Gerar um relatório de estudo

O utilitário Relatório ajuda a documentar seu trabalho de maneira rápida e sistemática
para cada estudo. O programa gera relatórios estruturais prontos para a Internet (arquivos
HTML) e documentos do Word que descrevem todos os aspectos relacionados ao estudo.
1 Clique em Simulation, Relatório no menu principal do SolidWorks na parte superior
da tela.
A caixa de diálogo Opções de relatório é
exibida.
A seção Configurações de formato de
relatório permite selecionar um estilo de
relatório e escolher as seções que serão
incluídas nele. Você pode excluir algumas
seções movendo-as do campo Seções
incluídas para o campo Disponível.
2 Cada seção do relatório pode ser personalizada.
Por exemplo, selecione a seção Página de capa
em Seções incluídas e preencha os campos
Nome, Logotipo, Autor e Empresa.
Observe que os formatos aceitáveis de logotipo
são Arquivos JPEG (*.jpg), Arquivos GIF
(*.gif) ou Arquivos Bitmap (*.bmp).
3 Realce Conclusão na lista Seções incluídas
e digite a conclusão do seu estudo na caixa
Comentários.
4 Marque a caixa de seleção Exibir relatório ao publicar e a opção Word.
5 Clique em Publicar.
O relatório é aberto como um documento do Word.
Além disso, o programa cria um ícone na pasta Report na árvore do SolidWorks
Simulation Manager.
Para editar qualquer seção do relatório, clique com o botão direito do mouse no ícone
do relatório e clique em Editar definição. Modifique a seção e clique em OK para
substituir o relatório existente.
Etapa 8: Salvar o seu trabalho e sair do SolidWorks
1 Clique em na barra de ferramentas Padrão ou em Arquivo, Salvar.

2 Clique em Arquivo, Sair no menu principal.

Avaliação de 5 minutos – Gabarito
1 Como você inicia uma sessão do SolidWorks?

Resposta: Na barra de tarefas do Windows, clique em Iniciar, Programas,
SolidWorks, Aplicativo SolidWorks. O aplicativo SolidWorks é iniciado.
2 O que você deve fazer se o menu do SolidWorks Simulation não estiver na barra de
menus do SolidWorks quando um arquivo for aberto?
Resposta: Clique em Ferramentas, Suplementos, marque as caixas de seleção ao
lado do SolidWorks Simulation e clique em OK.
3 Que tipos de documentos o SolidWorks Simulation pode analisar?
Resposta: O SolidWorks Simulation pode analisar peças e montagens.
4 O que é análise?
Resposta: Análise é um processo que simula como o seu projeto se comportará na
realidade.
5 Por que a análise é importante?
Resposta: A análise pode ajudar você a projetar produtos melhores, mais seguros e
mais econômicos. Ela poupa tempo e dinheiro reduzindo os ciclos de projeto
tradicionais e caros.
6 O que é estudo de análise?
Resposta: O estudo de análise representa uma situação hipotética de tipo de análise,
materiais, cargas e restrições.
7 Que tipos de análise o SolidWorks Simulation pode realizar?
Resposta: O SolidWorks Simulation pode realizar análise estática, de freqüência,
flambagem, térmica, teste de queda, fadiga, otimização, vaso de pressão, estática não
linear e dinâmica linear e não linear.
8 O que a análise estática calcula?
Resposta: A análise estática calcula as tensões, as deformações, os deslocamentos e as
forças de reação que atuam no modelo.
9 O que é tensão?
Resposta: Tensão é a intensidade da força ou a força dividida pela área.
10 Quais são as principais etapas da execução de uma análise?
Resposta: As principais etapas são: criar um estudo, atribuir materiais, aplicar
restrições, aplicar cargas, gerar a malha do modelo, executar a análise e visualizar os
resultados.
11 Como é possível alterar o material de uma peça?
Resposta: Na pasta Parts de seu estudo, clique com o botão direito do mouse no
ícone da peça e clique em Aplicar material a todos; em seguida, selecione o novo
material e clique em OK.
12 O assistente Verificação de projeto mostra um fator de segurança de 0,8 em alguns
locais. O projeto é seguro?
Resposta: Não. O fator de segurança mínimo não deve ser inferior a 1,0 em um projeto
seguro.

Discussão em aula — Alterar as atribuições de material
Peça aos alunos para atribuir diferentes materiais aos componentes da montagem de
acordo com a tabela a seguir e executar a análise.
Componente Nome do material
Eixo Liga de aço
Cubo Ferro fundido cinza
Aranha Liga de alumínio 6061
Resposta
Para atribuir diferentes materiais aos componentes da montagem, faça o seguinte:
Atribua ferro fundido cinza ao cubo

1 Na árvore de estudo do Simulation, clique com o botão direito do mouse no ícone
hub-1 na pasta Parts e clique em Aplicar/editar material.
b) Selecione solidworks materials (materiais do solidworks) como a biblioteca
de materiais.
c) Na árvore de materiais, clique no sinal de mais ao lado da categoria Ferro.
d) Selecione Ferro fundido cinza.
3 Clique em OK.
Atribua Liga de alumínio 6061 à perna da aranha

spider-1 na pasta Parts e clique em Aplicar/editar material.
b) Selecione solidworks materials (materiais do solidworks) como a biblioteca
de materiais.
c) Na árvore de materiais, clique no sinal de mais ao lado da categoria Ligas de
alumínio.
d) Selecione Liga 6061.
3 Clique em OK.

Execute o estudo novamente e visualize os resultados
Se as plotagens predeterminadas não forem exibidas, clique com o botão direito do

mouse na pasta Results e selecione Definir plotagem de tensão. Defina as opções
no PropertyManager e clique em .
Study e clique em Executar.
Nota: Para obter os novos resultados, não é necessário refazer a

malha do modelo.
2 Na árvore do SolidWorks Simulation Manager, clique no sinal de mais ao lado da

pasta Results.
Os ícones de plotagem predeterminados são exibidos.
Nota: Se as plotagens predeterminadas não forem exibidas, clique com o botão

direito do mouse na pasta Results e selecione Definir plotagem de
tensão. Defina as outras opções no PropertyManager e clique em .
3 Clique duas vezes no ícone Stress1 (-vonMises-) para plotar o gráfico de tensão
de von Mises.

Mais para explorar — Modificar a geometria
Após visualizar os resultados, você pode querer alterar o seu projeto. Peça aos alunos
para alterar a geometria e recalcular os resultados. É importante enfatizar que eles devem
refazer a malha do modelo e executar novamente o estudo após qualquer alteração na
geometria. Os procedimentos a seguir descrevem como alterar os diâmetros dos três furos
e reavaliar os resultados.
Resposta
Clique na guia do FeatureManager .
Clique no sinal de mais (+) ao lado de (-) spider<1>.
Clique no sinal de mais (+) ao lado de Cut-Extrude2. O ícone Sketch7 aparece.
Clique com o botão direito do mouse em Sketch7 e selecione Editar esboço .
O esboço é aberto.
Pressione a barra de espaço e selecione *Frontal no menu Orientação.
Clique duas vezes na dimensão 0,60. A caixa de diálogo Modificar é exibida.
Digite 0,65 na caixa de diálogo Modificar e clique em .
Clique em OK no canto de confirmação.
Clique com o botão direito do mouse no ícone da aranha no topo da árvore de

projetos do FeatureManager e selecione Editar montagem: spider.
Um ícone de aviso aparece ao lado de My First Study e ao lado de Mesh.
Um ícone de aviso também aparece ao lado da pasta Results, indicando que os
resultados são inválidos.
Para refazer a malha do modelo, clique com o botão direito do mouse no ícone Mesh
e clique em Criar malha. Uma mensagem de aviso é exibida, informando que gerar a
malha novamente excluirá todos os resultados atuais. Clique em OK.
Use os valores de Tamanho global e Tolerância predeterminados. Observe que
esses valores são diferentes dos de antes.
Marque Executar análise após geração da malha e clique em .
Quando a análise estiver concluída, visualize a tensão de von Mises predeterminada, o
deslocamento, a deformação e outros resultados conforme descrito anteriormente.

Exercícios e projetos — Deflexão de uma viga devido a uma força na extremidade
Alguns problemas simples têm respostas exatas. Um desses problemas é uma viga com
a carga de uma força em sua extremidade, conforme mostrado na figura. Vamos usar o
SolidWorks Simulation para solucionar esse problema e comparar seus resultados com
a solução exata.
Tarefas
1 Abra o arquivo
Front_Cantilever.sldprt na pasta 100 lb. de força
Examples do diretório de instalação do
SolidWorks Simulation.
L=10 pol.
Face fixa
2 Meça a largura, a altura e o comprimento
da viga engastada (use a ferramenta
Medir ).
Resposta: A largura e a altura são
w=1 pol.
1 polegada, e o comprimento,
10 polegadas.
3 Salve a peça com outro nome.
h=1 pol.
4 Crie um estudo Estático.
Resposta: Faça o seguinte: seção transversal
• Clique em Simulation, Estudo.
• Digite um nome para o estudo.
• Defina Tipo de análise como Estático.
• Clique em OK.
5 Atribua Alloy Steel (Liga de aço) à peça. Qual é o valor do módulo elástico em psi?
Resposta: Faça o seguinte:
• Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse
no ícone Front_Cantilever na pasta Solids e selecione Aplicar/editar
material. A caixa de diálogo Material é exibida.
• Em Selecionar fonte do material, selecione Dos arquivos de biblioteca e
solidworks materials no menu suspenso.
• Expanda Aço na árvore de material e selecione Liga de aço.
• No menu Unidades, selecione Inglês (IPS). Observe que o valor de EX: Módulo
elástico é 30.457.925 psi.
• Clique em OK.

6 Fixe uma das faces da extremidade da viga engastada.

• Na árvore de estudo do Simulation, clique com o botão direito do mouse na pasta
Fixtures (Acessórios de fixação) e clique em Geometria fixa. O PropertyManager
de Acessórios de fixação é exibido.
• Em Tipo, selecione Geometria fixa.
• Clique na face da extremidade da barra mostrada na figura.
• Clique em .
7 Aplique uma força para baixo, com magnitude Aplique uma força de 100 lb.
a essa extremidade
de 100 lb., à borda superior da face da outra
extremidade.
Fixe essa face
• Clique com o botão direito do mouse na pasta
External Loads e clique em Força. O
PropertyManager de Força/Torque é exibido.
Aresta de
• Em Tipo, clique em Força. Referência
• Clique na aresta mostrada na figura.
• Assegure-se de que Edge<1> apareça na
caixa Face, Aresta, Plano, Eixo para direção.
• Clique em Direção selecionada e escolha a aresta lateral da viga como Face,
Aresta, Plano, Eixo para direção.
• Selecione Inglês (IPS) no menu Unidades.
• Em Força, digite 100 na caixa de valor. Marque a caixa Inverter direção. Essa força
é vertical e aplicada para baixo.
• Clique em .
8 Gere a malha para a peça e execute a análise.
• Na árvore de estudo do Simulation, clique com o botão direito do mouse no ícone
Mesh.
• Use o Tamanho global e a Tolerância predeterminados.
• Marque Executar (solucionar) a análise.
• Clique em .

9 Quando a análise estiver concluída, faça a plotagem do deslocamento na direção Y. A

direção Y é a mesma que a dir 2 do Plano1. Qual é o deslocamento Y máximo na
extremidade livre da viga engastada?
• Na árvore de estudo do Simulation, clique
com o botão direito do mouse na pasta
Results e selecione Definir plotagem
de deslocamento. O PropertyManager de
Plotagem de deslocamento é exibido.
• Selecione pol. para Unidades .
• Selecione UY: Deslocamento Y para
Componente .
• Clique em .
• O deslocamento vertical na extremidade livre é - 0,01317 pol.
10 Calcule o deslocamento vertical teórico na extremidade livre usando a seguinte
equação:
3
4FL
UY Theory = -------------
3
Ewh
Resposta: Neste problema, temos:
F = a carga na extremidade = -100 lb.,
L = o comprimento da viga = 10 pol.,
E = o módulo elástico = 30.457.925 psi,
w = largura da barra = 1 pol.,
h = altura da barra = 1 pol.
Quando substituímos os valores numéricos na equação anterior, temos:
UYTeoria = -0,01313 polegada.
11 Calcule o erro no deslocamento vertical usando a seguinte equação:
UY Theory – UY COSMOS
ErrorPercentage = ⎛ -------------------------------------------------------⎞ 100
⎝ UY Theory ⎠
Resposta: O percentual de erro no deslocamento máximo vertical é 0,3%.

Na maioria das aplicações de análise de projeto, um erro de aproximadamente 5% é
aceitável.

Folha de trabalho do vocabulário da Lição 1 – Gabarito
Nome: ______________________________ Turma: _________ Data: ______________
Preencha as lacunas com as palavras apropriadas.
1 A seqüência de criação de um modelo no SolidWorks, fabricação e teste de um

protótipo: ciclo tradicional do projeto
2 Uma situação hipotética de tipo de análise, materiais, restrições e cargas: estudo
3 O método usado pelo SolidWorks Simulation para realizar uma análise: método de
elementos finitos
4 O tipo de estudo que calcula deslocamentos, deformações e tensões: estudo estático
5 O processo de subdivisão do modelo em pequenas partes: geração de malhas
6 Pequenas partes com formas simples criadas durante a geração da malha: elementos
7 Os elementos compartilham pontos em comum chamados: nós
8 A força que atua na área dividida pela área: tensão média
9 O colapso súbito de projetos delgados devido a cargas de compressão axial: flambagem
10 Um estudo que calcula a temperatura máxima de um projeto: estudo térmico
11 O número que fornece uma descrição geral do estado de tensão: Tensão de von Mises
12 Tensões normais em planos onde as tensões de cisalhamento desaparecem: tensões

principais
13 Freqüências nas quais um corpo tende a vibrar: freqüências naturais
14 O tipo de análise que pode ajudar a evitar a ressonância: análise de freqüência

Teste da Lição 1 — Gabarito
Nome: ______________________________ Turma: _________ Data:_______________
Instruções: Responda às perguntas digitando as respostas corretas no espaço fornecido.
1 Você testa seu projeto criando um estudo. O que é estudo?

Resposta: Estudo é uma situação hipotética que define o tipo de análise, materiais,
restrições e cargas.
2 Que tipos de análise o SolidWorks Simulation pode realizar?
Resposta: Estática, de freqüência, flambagem, térmica, teste de queda, fadiga,
otimização, vaso de pressão, estática não linear e dinâmica linear e não linear.
3 Após obter os resultados de um estudo, você muda o material, as cargas e/ou as
restrições. É preciso gerar a malha novamente?
Resposta: Não. Só é preciso executar o estudo novamente.
4 Após gerar a malha de um estudo, você alterou a geometria. É preciso gerar a malha do
modelo novamente?
Resposta: Sim. É preciso gerar a malha do modelo após alterar a geometria.
5 Como criar um novo estudo estático?
Resposta: Para criar um novo estudo estático:
• Clique em Simulation, Estudo. A caixa de diálogo Estudo é exibida.
• Em Nome do estudo, digite o nome do estudo. Use um nome significativo!
• Em Tipo de estudo, selecione Estático.
• Clique em .
6 O que é malha?
Resposta: Malha é o conjunto de elementos e nós criados na geração da malha do
modelo.
7 Em uma montagem, quantos ícones você espera ver na pasta Parts?
Resposta: Haverá um ícone para cada corpo. Um componente pode ter múltiplos
corpos.

Resumo da lição
O SolidWorks Simulation é um software para análise de projetos totalmente integrado

ao SolidWorks.
A análise de projeto pode ajudar você a projetar produtos melhores, mais seguros e
mais econômicos.
A análise estática calcula deslocamentos, deformações, tensões e forças de reação.
A análise de freqüência calcula as freqüências naturais e suas formas modais
associadas.
A análise de flambagem calcula as cargas de flambagem em peças sob compressão.
A análise de teste de queda calcula as cargas de impacto em objetos que caem sobre
uma superfície rígida ou flexível.
A análise térmica calcula a distribuição de temperatura sob cargas térmicas e nas
condições de limite térmico.
A análise de otimização aprimora o modelo com base em funções objetivas (por ex.,
minimizando o volume ou a massa).
Os materiais começam a falhar quando as tensões atingem certo limite.
Tensão de von Mises é um número que oferece uma idéia geral sobre as tensões em um
determinado local.
O Assistente de verificação de projeto verifica a segurança do projeto.
Para simular o modelo, o SolidWorks Simulation subdivide esse modelo em inúmeras
pequenas partes de formas simples, chamadas elementos. Esse processo é denominado
geração de malha.
As etapas para a realização de análises no SolidWorks Simulation são:
• Criar um estudo.
• Atribuir o material.
• Aplicar restrições para impedir movimentos do corpo rígido.
• Aplicar cargas.
• Gerar a malha para o modelo.
• Executar a análise, e
• Visualizar os resultados.


2
Lição 2: Métodos adaptativos no SolidWorks Simulation
Objetivos desta lição
Apresentar o conceito de métodos adaptativos em estudos estáticos. Após a conclusão

bem-sucedida desta lição, os alunos poderão compreender os conceitos básicos dos
métodos adaptativos e como eles são implementados no SolidWorks Simulation.
Analisar parte do modelo em vez de o modelo todo. Na segunda parte desta lição, os
alunos analisarão um quarto do modelo original usando restrições de simetria. Eles
devem ser capazes de reconhecer em que condições é possível aplicar restrições de
simetria sem comprometer a exatidão dos resultados.
Apresentar o conceito de geração de malha de casca. As diferenças entre malhas de
casca e de sólidos são destacadas na discussão do projeto. Os alunos devem ser capazes
de reconhecer quais modelos são mais adequados para a geração de malhas de casca.
Comparar os resultados do SolidWorks Simulation com soluções teóricas conhecidas.
Existe uma solução teórica para o problema descrito nesta lição. Para a classe de
problemas que apresentam soluções analíticas, os alunos devem poder deduzir as
porcentagens de erro e decidir se os resultados são aceitáveis ou não.

Resumo
Exercício de aprendizado ativo — Métodos adaptativos no SolidWorks Simulation

• Parte 1
• Abrir o documento Plate-with-hole.SLDPRT
• Verificar o menu do SolidWorks Simulation
• Salvar o modelo em um diretório temporário
• Definir as unidades de análise
• Etapa 1: Criar um estudo estático
• Etapa 2: Atribuir materiais
• Etapa 3: Aplicar restrições
• Etapa 4: Aplicar pressão
• Etapa 5: Gerar malha para o modelo e executar a análise
• Etapa 6: Visualizar os resultados
• Etapa 7: Verificar os resultados
• Parte 2
• Modelar um quarto da placa aplicando restrições de simetria
• Parte 3
• Aplicar o método adaptativo h
Avaliação de 5 minutos
Discussão em aula – Criar um estudo de freqüência
Exercícios e projetos – Modelagem de um quarto da placa com malha de casca
Resumo da lição

Exercício de aprendizado ativo — Parte 1
Use o SolidWorks Simulation para executar uma análise estática

da peça Plate-with-hole.SLDPRT mostrada à direita.
Você vai calcular as tensões em uma placa quadrada de
20 pol. x 20 pol. x 1 pol. com um furo de 1 pol. de raio no
centro. A placa está sujeita a uma pressão de tração de 100 psi.
Você vai comparar a concentração de tensão no furo com
resultados teóricos conhecidos.
As instruções passo a passo são fornecidas abaixo.
Criar um diretório Simulationtemp

Recomendamos salvar o SolidWorks Simulation Education Examples em um
diretório temporário para salvar a cópia original para uso repetido.
1 Crie um diretório temporário denominado Simulationtemp na pasta Examples
do diretório de instalação do SolidWorks Simulation.
2 Copie o diretório do SolidWorks Simulation Education Examples no
diretório Simulationtemp.
Abrir o documento Plate-with-hole.SLDPRT

1 Clique em Abrir na barra de ferramentas Padrão. A caixa de diálogo Abrir é
exibida.
2 Acesse a pasta Simulationtemp no diretório de instalação do SolidWorks
Simulation.
3 Selecione Plate-with-hole.SLDPRT.
4 Clique em Abrir.
A peça Plate-with-hole.SLDPRT é aberta.
Observe que a peça tem duas configurações: (a) Quarter plate (Quarto de placa)
e (b) Whole plate (Placa inteira). Certifique-se de que a configuração da Whole
plate esteja ativa.
Nota: As configurações do documento estão listadas na guia do

ConfigurationManager na parte superior do painel esquerdo.

Verificar o menu do SolidWorks Simulation

Se o SolidWorks Simulation estiver
instalado como suplemento, o menu
SolidWorks Simulation será exibido
Menu do SolidWorks Simulation
na barra de menus do SolidWorks.
Caso contrário:
1 Clique em Ferramentas, Suplementos.
A caixa de diálogo Suplementos é exibida.

2 Marque as caixas de seleção ao lado de SolidWorks Simulation.
Se o SolidWorks Simulation não estiver na lista, será necessário instalar o SolidWorks

Simulation.
3 Clique em OK.
O menu SolidWorks Simulation é exibido na barra de menus do SolidWorks.
Definir as unidades de análise

Antes de começar esta lição, vamos definir as unidades da análise.
1 Clique em Simulação, Opções.
2 Clique na guia Opções predeterminadas.
3 Selecione Inglês (IPS) em Sistema de unidades e pol. e psi como as unidades de

comprimento e tensão, respectivamente.
4 Clique em .

A primeira etapa da execução da análise é criar um estudo.
tela.
2 Em Nome, digite Whole plate (Placa inteira).

4 Clique em .
O SolidWorks Simulation cria uma árvore de estudo do Simulation localizada abaixo da
árvore de projeto do FeatureManager.

Atribuir Liga de aço

1 Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse na
pasta Plate-with-hole e clique em Aplicar material a todos.

b) Selecione solidworks materials (materiais do solidworks) como a
biblioteca de materiais.
c) Clique no sinal de mais ao lado da categoria de materiais Aço e selecione Liga de
aço.
Nota: As propriedades mecânicas e físicas da liga de aço são

exibidas na tabela da direita.
3 Clique em OK.


Você aplica restrições para evitar rotações para fora do plano e movimentos livres do
corpo.
1 Pressione a barra de espaço e selecione
*Trimétrica no menu Orientação.
A orientação do modelo é mostrada na figura.
2 Na árvore de estudo do Simulation, clique com o
botão direito do mouse em Fixtures
(Acessórios de fixação) e clique em Acessórios
de fixação avançados.
O PropertyManager de Acessórios de fixação é
exibido.
3 Certifique-se de que Tipo está configurado como
Usar geometria de referência.
4 Na área de gráficos, selecione as 8 arestas
mostradas na figura.
Edge<1> a Edge<8> são exibidas na caixa Faces, Arestas, Vértices para
restrição.
5 Clique na caixa Face, Aresta, Plano, Eixo para direção e selecione Plane1 na árvore
flyout do FeatureManager.
6 Em Translações, selecione Ao longo do plano Dir 2 .
7 Clique em .
As restrições são aplicadas e seus símbolos aparecem nas arestas selecionadas.
Além disso, um ícone de restrição (Fixture-1) é exibido na pasta Fixtures.
De maneira similar, execute as Etapas 2 a 7 para

aplicar restrições aos conjuntos de arestas verticais,
como mostrado na figura, para restringir as
8 arestas Ao longo do plano Dir 1 do Plano1.

Para impedir o deslocamento do modelo na direção global Z, deve-se definir uma

restrição no vértice mostrado na figura abaixo.
1 Na árvore de estudo do Simulation, clique com o botão direito do mouse na pasta
Fixtures e clique em Acessórios de fixação avançados.
O PropertyManager de Acessórios de fixação é exibido.
2 Certifique-se de que Tipo está configurado como Usar geometria de referência.
3 Na área de gráficos, clique no vértice mostrado na figura.
Vertex<1> aparece na caixa Faces, Arestas, Vértices para restrição.
4 Clique na caixa Face, Aresta, Plano, Eixo para direção e selecione Plane1 na
árvore flyout do FeatureManager.
5 Em Translações, selecione Normal ao plano .
6 Clique em .
Etapa 4: Aplicar pressão

Você aplica uma pressão de 100 psi Face 3
normal às faces, como mostra a
figura.
1 Na árvore do SolidWorks
Simulation Manager, clique com Face 1
o botão direito do mouse na pasta
External Loads e clique em
Pressão.
O PropertyManager de Pressão é
exibido.
2 Em Tipo, selecione Normal à
face selecionada.
Face 4
3 Na área de gráficos, selecione as
quatro faces mostradas na figura.
Face<1> a Face<4> aparecem
Face 2
na caixa de lista Faces para
pressão.
4 Certifique-se de que Unidades esteja definida como Inglês (psi).
5 Na caixa Valor da pressão , digite 100.
6 Marque a caixa Inverter direção.
7 Clique em .
O SolidWorks Simulation aplica a pressão normal às faces selecionadas, e o ícone
Pressure-1 é exibido na pasta External Loads.
Para ocultar símbolos de restrições e cargas

Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse na
pasta Fixtures ou External Loads e clique em Ocultar todos.

Etapa 5: Geração da malha do modelo e execução do estudo

A geração de malha divide o modelo em partes menores chamadas elementos. Com base
nas dimensões geométricas do modelo, o SolidWorks Simulation sugere um tamanho
predeterminado de elemento que pode ser alterado conforme necessário.
1 Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse no
ícone Mesh e selecione Criar malha.
O PropertyManager de Malha é exibido.
2 Expanda Parâmetros de malha marcando a caixa de seleção.
Certifique-se de que Malha padrão esteja selecionado e Transição automática não
esteja marcada.
3 Digite 1,5 (polegadas) para o Tamanho global e aceite a Tolerância sugerida
pelo programa.
4 Marque Executar (solucionar) a análiseem Opções e clique em .
Nota: Para visualizar a plotagem da malha, clique com o botão direito do mouse
na pasta Mesh e selecione Exibir malha.
Etapa 6: Visualizar os resultados
Tensão normal na direção global X.
1 Clique com o botão direito do mouse na pasta Results e selecione Definir

plotagem de tensão.
O PropertyManager de Plotagem de tensão é exibido.
2 Em Exibir
a) Selecione SX: Tensão normal em X no campo Componente.
b) Selecione psi paraUnidades.
3 Clique em .

A tensão normal na plotagem da

direção X é exibida.
Observe a concentração de
tensões na área em torno do furo.
Etapa 7: Verificar os resultados

A tensão normal máxima σmáx. para uma placa com seção transversal retangular e furo
central circular é obtida por:
σmax = k ⋅ ⎛ ----------------------⎞
P
2r 2 2r 3
⎝ t ( D – 2r )⎠ k = 3,0 – 3,13 ⎛ -----⎞ + 3,66 ⎛ -----⎞ – 1,53 ⎛ -----⎞
2r
⎝ D⎠ ⎝ D⎠ ⎝ D⎠
onde:
D = largura da placa = 20 pol.
r = raio do furo = 1 pol.
t = espessura da placa = 1 pol.
P = Força de tração axial = Pressão * (D * t)
O valor analítico para a tensão máxima normal é σmáx. = 302,452 psi

O resultado do SolidWorks Simulation, sem usar métodos adaptativos, é SX = 253,6 psi.
Esse resultado varia cerca de 16,1% em relação à solução teórica. Em breve, você verá que
esse desvio significativo pode ser atribuído ao espaçamento da malha.

Na segunda parte do exercício, você vai modelar um quarto da placa com a ajuda das
restrições de simetria.
Nota: As restrições de simetria podem ser usadas para analisar apenas uma parte
do modelo. Essa abordagem pode poupar um tempo considerável de análise,
particularmente se você estiver trabalhando com grandes modelos.
As condições de simetria exigem que a geometria, as cargas, as propriedades
do material e as restrições sejam iguais em todo o plano de simetria.
Etapa 1: Ativar a nova configuração

1 Clique na guia do ConfigurationManager .
2 Na árvore do Configuration Manager, clique
duas vezes no ícone do Quarter plate.
A configuração do Quarter plate será
ativada.
O modelo do quarto da placa aparece na área de
gráficos.
Nota: Para acessar um estudo associado a uma

configuração inativa, clique com o botão
direito do mouse no seu ícone e selecione
Ativar configuração do SW.

O novo estudo criado se baseia na configuração ativa do Quarter plate.
tela.
2 Em Nome, digite Quarter plate.
4 Clique em .
O SolidWorks Simulation cria uma árvore
representativa do estudo em uma guia na parte
inferior da tela.

Execute o procedimento descrito na Etapa 2 da Parte 1 para atribuir o material Liga de aço.


Você aplica restrições nas faces da simetria.
1 Use as teclas de setas para girar o modelo,
conforme mostrado na figura.
2 Na árvore de estudo do Simulation, clique
com o botão direito do mouse em Fixtures
(Acessórios de fixação) e selecione
Acessórios de fixação avançados. Face 2
O PropertyManager de Acessórios de
fixação é exibido.
3 Configure Tipo como Simetria. Face 1
4 Na área de gráficos, clique na Face 1
mostrada na figura.
Face<1> aparece na caixa Faces, Arestas, Vértices para restrição.
5 Clique em .
De maneira similar, aplique a restrição de Simetria à Face 2.
A seguir, restrinja a aresta superior da placa para impedir o deslocamento na direção
global Z.
Para restringir a aresta superior:

1 Na árvore de estudo do SolidWorks Simulation Manager, clique com o botão direito do
mouse na pasta Fixtures e clique em Acessórios de fixação avançados.
Defina o Tipo como Usar geometria de referência.
2 Na área de gráficos, clique na aresta superior da placa, Aresta 1
como mostra a figura.
Aresta<1> aparece na caixa Faces, Arestas,
Vértices para restrição.
3 Clique na caixa Face, Aresta, Plano, Eixo para
direção e selecione Plane1 na árvore flyout do
FeatureManager.
4 Em Translações, selecione Normal ao plano .
Certifique-se de que os outros dois componentes
estejam desativados.
5 Clique em .
Após aplicar todas as restrições, três ícones de restrição, (Fixture-1),

(Fixture-2) e (Fixture-3) aparecem na pasta Fixtures.

Etapa 5 Aplicar pressão

Você aplica uma pressão de 100 psi como mostrado na figura abaixo:
1 Na árvore do SolidWorks Simulation Manager, clique
com o botão direito do mouse na pasta External
Loads e selecione Pressão.
O PropertyManager de Pressão é exibido.
2 Em Tipo, selecione Normal à face selecionada.
3 Na área de gráficos, selecione a face mostrada na figura.

Face<1> é exibida na caixa de listagem Faces para
pressão.
4 Defina Unidades como psi.
5 Na caixa Valor da pressão , digite 100.
6 Marque a caixa Inverter direção.
7 Clique em .
O SolidWorks Simulation aplica a pressão normal à face selecionada, e o ícone
Pressure-1 é exibido na pasta External Loads.
Etapa 6 Gerar malha para o modelo e executar a análise

Aplique as mesmas configurações de malha após o procedimento descrito na Etapa 5 da
Parte 1, Geração da malha do modelo e execução do estudo, na página 2-7. Em seguida,
Execute a análise.
A plotagem do modelo é mostrada na figura.

Etapa 7 Exibição das tensões normais na direção global X

1 Na árvore do estudo do Simulation, clique com o botão direito do mouse na pasta
Results e selecione Definir plotagem de tensão.
2 No PropertyManager de Plotagem de tensão, em Exibir:
a) Selecione SX: Tensão normal em X.
b) Selecione psi em Unidades.
3 Em Forma deformada, selecione Escala real.
4 Em Propriedade:
a) Selecione Associar plotagem com orientação de vista nomeada.
b) Selecione *Frontal no menu.
5 Clique em .
A tensão normal na direção X é exibida na forma deformada real da placa.
Etapa 8 Verificar os resultados

Para o modelo do quarto, a tensão máxima normal SX é de 269,6 psi. Esse resultado se
compara aos da placa inteira.
Esse resultado varia cerca de 10,8% em relação à solução teórica. Como foi mencionado
na conclusão da Parte 1 desta lição, você verá que esse desvio pode ser atribuído ao
espaçamento da malha computacional. É possível aprimorar a exatidão usando um
tamanho de elemento menor manualmente ou usando métodos adaptativos automáticos.
Na Parte 3, você vai utilizar o método adaptativo h para melhorar a exatidão.

Na terceira parte do exercício, você aplicará o método adaptativo h para solucionar

o mesmo problema da configuração do Quarter plate.
Para demonstrar a capacidade do método adaptativo h, primeiro vamos aplicar ao
modelo uma malha com elementos de grande tamanho; em seguida, você vai observar
como o método h altera o tamanho da malha para melhorar a exatidão dos resultados.
Etapa 1 Definir um novo estudo

Você criará um novo estudo duplicando o estudo anterior.
1 Clique com o botão direito do mouse no estudo Quarter
plate na parte inferior da tela e selecione Duplicar.
A caixa de diálogo Definir nome do estudo é exibida.

2 Na caixa Nome do estudo, digite H-adaptive
(Adaptativo h).
3 Em Configuração a ser utilizada: selecione
Quarter plate.
4 Clique em OK.
Etapa 2 Definir os parâmetros adaptativos h

1 Na árvore de estudo do Simulation, clique com o botão direito do mouse em H-
adaptive e selecione Propriedades.
2 Na caixa de diálogo, na guia Opções, selecione FFEPlus em Solver.
3 Na guia Adaptativo, em Método adaptativo, selecione adaptativo h.
4 Em Opções p-adaptativo, faça o seguinte:
a) Mova o controle deslizante de Precisão
alvo até 99%.
b) Defina o Nº máximo de loops como 5.
c) Marque Malha sem refinamento.
5 Clique em OK.
Nota: Ao duplicar o estudo, todas as

pastas do estudo original são
copiadas para o novo. Desde que
as propriedades do novo estudo
permaneçam as mesmas, não é
preciso redefinir propriedades de
material, cargas, restrições, etc.

Etapa 3: Gerar novamente a malha para o modelo e executar o estudo

1 Na árvore do SolidWorks Simulation Manager, clique
com o botão direito do mouse no ícone Mesh e
selecione Criar malha.
Aparece uma mensagem advertindo que refazer a
geração de malha vai excluir os resultados do estudo.
2 Clique em OK.
O PropertyManager de Malha é exibido
3 Digite 5,0 (polegadas) para o Tamanho global e aceite a Tolerância sugerida
pelo programa.
Esse valor grande do tamanho global do elemento é usado para demonstrar como o
método adaptativo h refina a malha para oferecer resultados exatos.
4 Clique em . A imagem acima mostra a malha larga inicial.
5 Clique com o botão direito do mouse no ícone Adaptativo h e selecione Executar.
Etapa 4: Exibir resultados

A aplicação do método adaptativo h reduz o tamanho da
malha original. Observe a transição do tamanho da malha,
do tamanho grande (limites da placa) até o tamanho menor,
na posição do furo central.
Para visualizar a malha convertida, clique com o botão
direito do mouse no ícone Mesh e selecione Exibir malha.

Visualizar tensão normal na direção global X

Na árvore do SolidWorks Simulation Manager, clique duas vezes na plotagem Stress2
(X-normal) na pasta Results .
O valor analítico para a tensão máxima normal é σmáx. = 302,452 psi.

No resultado do SolidWorks Simulation, com a aplicação do método adaptativo h,
SX = 322,4 psi, que está mais próximo da solução analítica (erro aproximado: 6,6%).
Nota: A exatidão desejada, estabelecida nas propriedades do estudo (no caso 99%),
não significa que as tensões resultantes estejam dentro do erro máximo de 1%.
No método de elementos finitos, medições de outros fatores que não sejam
tensão são usadas para avaliar a exatidão da solução. Entretanto, podemos
concluir que o refinamento da malha pelo método adaptativo aumenta a
exatidão da solução.

Etapa 9 Exibição de gráficos de convergência

1 Na árvore de estudo do Simulation, clique com o botão direito do mouse na pasta
Results e selecione Definir gráfico de convergência adaptativa.
2 No PropertyManager, marque todas as opções e clique em .
O gráfico de convergência de todas as quantidades selecionadas será exibido.
Nota: Para aprimorar ainda mais a exatidão da solução, é possível continuar com
as iterações adaptativas h executando estudos subseqüentes. Cada estudo
subseqüente usa a malha final da última iteração realizada na execução
anterior como malha inicial da nova execução. Para tentar isso, Execute
o estudo H-adaptive novamente.

Avaliação de 5 minutos – Gabarito
1 Se você modificar o material, as cargas ou as restrições, os resultados se tornam

inválidos, mas por que a malha não?
Resposta: O material, as cargas e as restrições se aplicam à geometria. A malha
permanece válida enquanto seus parâmetros e a geometria permanecerem inalterados.
Os resultados se tornam inválidos quando ocorrem mudanças em material, cargas ou
restrições.
2 Alterar uma dimensão invalida a malha atual?
Resposta: Sim. A malha se aproxima da geometria, portanto qualquer alteração de
geometria exige que a malha seja gerada novamente.
3 Como se ativa uma configuração?
Resposta: Clique na guia do ConfigurationManager e clique duas vezes na
configuração desejada na lista. Você também pode ativar a configuração associada
com um estudo clicando duas vezes no respectivo ícone e selecionando Ativar
configuração do SW.
4 O que é movimento de corpo rígido?
Resposta: O modo de corpo rígido se refere ao corpo como um todo, sem deformação.
A distância entre dois pontos quaisquer no corpo permanece sempre constante. O
movimento não induz deformações ou tensões.
5 O que é método adaptativo h e quando ele é usado?
Resposta: O método adaptativo h tenta aprimorar automaticamente os resultados de
estudos estáticos através da estimativa de erros no campo das tensões, refinando
progressivamente a malha nas regiões com grandes erros até alcançar um nível
estimado de exatidão.
6 Qual é a vantagem de usar o método adaptativo h para aprimorar a exatidão em vez do
método do controle de malha?
Resposta: No controle de malha, você deve especificar o tamanho da malha e as regiões
onde é necessário aprimorar os resultados manualmente. O método adaptativo h
identifica automaticamente as regiões com grandes erros e continua a refiná-las até
alcançar o nível especificado de exatidão ou o número máximo permitido de iterações.
7 O número de elementos muda nas iterações do método adaptativo p?
Resposta: Não. O método adaptativo p aumenta a ordem do polinômio para aprimorar
os resultados nas áreas com grandes erros de tensão.

Discussão em aula — Criar um estudo de freqüência
Peça aos alunos para criar estudos de freqüência para o modelo da placa com furo para as
configurações Whole plate e Quarter plate.
Explique que devem ser evitadas restrições de simetria em estudos de freqüência e
flambagem, pois apenas modos simétricos são extraídos. Vão faltar todos os modos
anti-simétricos.
Criar um estudo de freqüência com base na configuração Placa inteira

1 Ative a configuração Whole plate.
tela.
3 Em Nome, digite Freq-Whole.
4 Em Tipo, selecione Freqüência.
5 Clique em .
Definir as propriedades do estudo de freqüência

1 Clique com o botão direito do mouse no ícone Freq-Whole no SolidWorks
Simulation Manager e clique em Propriedades.
A caixa de diálogo Freqüência é exibida.
2 Defina Número de freqüências como 5.
3 Em Solver, selecione FFEPlus.
4 Clique em OK.
Aplicar material
Arraste e solte a pasta Plate-with-hole no estudo Whole plate até o estudo
Freq-Whole.
As propriedades de material do estudo Whole plate são copiadas para o novo estudo.
Aplicar cargas e restrições

1 Arraste e solte a pasta Fixtures no estudo Whole plate até o estudo
Freq-Whole.
As propriedades de material do estudo Whole plate são copiadas para o novo estudo.
A carga de pressão não é considerada na análise de freqüência.
Gerar a malha do modelo e executar o estudo

1 Clique com o botão direito do mouse no ícone Mesh e selecione Criar malha.
2 Expanda Opções.
3 Marque Executar (solucionar) a análise.
4 Expanda Parâmetros de malha
5 Certifique-se de que Transição automática não esteja marcada.
6 Clique em para aceitar o Tamanho global e a Tolerância predeterminados.

Listar freqüências de ressonância e exibir formas modais

1 Clique com o botão direito do mouse na pasta Results e selecione Listar
freqüências ressonantes.
A tabela Listar modos lista as primeiras cinco
freqüências.
2 Expanda Results e clique duas vezes no ícone
Deformation1.
A primeira forma modal é exibida na área de
gráficos.
Animar as plotagens de forma modal

1 Clique duas vezes no ícone da forma modal (por exemplo, Deformation3) para
ativá-lo e, em seguida, clique com o botão direito do mouse no ícone e selecione
Animar.
O PropertyManager de Animação é exibido.
2 Clique em .
A animação fica ativa na área de gráficos.
3 Clique em para parar a animação.
4 Clique em para sair do modo de animação.
Criar um estudo de freqüência com base na configuração Quarter plate

1 Ative a configuração Quarter plate.
2 Execute as etapas descritas acima para criar um estudo de freqüência denominado
Freq-quarter.
Nota: Arraste e solte a pasta Fixtures do estudo Quarter plate no estudo

Freq-quarter.
Listar freqüências ressonantes
As cinco primeiras freqüências ressonantes são

agora listadas como mostrado.
Anime as plotagens de forma modal para o estudo
Freq-quarter e compare-as com as do estudo
Freq-Whole.
Observe que os modos anti-simétricos não são
capturados no estudo Freq-quarter.

Projetos — Modelagem de um quarto de placa com malha de casca
Use a malha de casca para resolver o modelo de um quarto de placa. Você vai aplicar
controle de malha para aprimorar a exatidão dos resultados.
Tarefas
1 Abra o arquivo Plate-with-hole.sldprt localizado na pasta Examples do
diretório de instalação do SolidWorks Simulation.
2 Salve a peça com outro nome.
3 Selecione a configuração Quarter plate.
4 Clique em Inserir, Superfície, Superfície média no menu principal do SolidWorks na
parte superior da tela.
5 Selecione as superfícies frontal e traseira da placa,
como indicado.
6 Clique em OK.
7 Crie um estudo Estático.
8 Expanda a pasta Plate-with-hole, clique com o

botão direito do mouse em SolidBody e selecione
Excluir da análise.
9 Na árvore de projeto do FeatureManager, expanda
a pasta Solid Bodies e oculte o corpo sólido
existente.
10 Defina casca de 1 pol. (formulação Fina). Para fazer
isso:
a) Clique com o botão direito do mouse em SurfaceBody na pasta Plate-with-
hole da árvore de estudo do Simulation e selecione Editar definição.
b) No PropertyManager de Definição de casca, selecione pol. e digite 1 pol. como
Espessura de casca.
c) Clique em .
11 Atribua Liga de aço à casca. Para fazer isso:
a) Clique com o botão direito do mouse na pasta Plate-with-hole e selecione
Aplicar material a todos.
b) Selecione Dos arquivos de biblioteca e selecione o material Liga de aço.
c) Clique em .

12 Aplique restrições de simetria às duas arestas mostradas na figura.
Nota: Para uma malha de casca, é suficiente restringir uma aresta em vez da face.

a) Clique com o botão direito do mouse em Fixtures e selecione Acessórios de
fixação avançados.
b) No campo Faces, Arestas, Vértices para restrição,
selecione a aresta indicada na figura.
c) No campo Face, Aresta, Plano, Eixo para direção,
selecione Plane3.
d) Restrinja a translação Normal ao plano e as rotações
Ao longo do plano Dir 1 e Ao longo do plano Dir 2.
e) Clique em .
13 Usando procedimento idêntico, aplique uma restrição

de simetria à outra aresta mostrada na figura. Desta
vez, use o recurso Plane2 para o campo Face,
Aresta, Plano, Eixo para direção.
14 Aplique 100 psi de Pressão à aresta mostrada na figura.

a) Clique com o botão direito do mouse na pasta
External Loads e selecione Pressão.
b) Em Tipo, selecione Usar geometria de referência.
c) No campo Faces, Arestas para pressão, selecione a
aresta vertical mostrada na figura.
d) No campo Face, Aresta, Plano, Eixo para direção,
selecione a aresta indicada na figura.
e) Especifique 100 psi no diálogo Valor da pressão.
f) Clique em .

15 Aplique controle de malha à aresta mostrada na figura.

a) Na árvore de estudo do Simulation, clique com o botão
direito do mouse no ícone Mesh e selecione Aplicar
controle de malha. O PropertyManager de Controle
de malha é exibido.
b) Selecione a aresta do furo, como mostrado na figura.
c) Clique em .
16 Gere a malha para a peça e execute a análise.

a) Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse
no ícone Mesh e selecione Criar malha.
b) Use o Tamanho global e a Tolerância predeterminados.
c) Marque Executar (solucionar) a análise.
d) Clique em .
17 Faça a plotagem da tensão na direção X. Qual é a tensão SX máxima?
a) Na árvore do SolidWorks Simulation Manager, clique com o botão direito do mouse
na pasta Results e selecione Definir plotagem de tensão. A caixa de diálogo de
Plotagem de tensão é exibida.
b) Selecione SX: Tensão normal em X no campo Componente.
c) Selecione psi em Unidades.
d) Clique em .
e) A tensão normal máxima SX é de 304,3 psi.

18 Calcule o erro na tensão normal SX usando a seguinte relação:
SX Theory – SX COSMOS
ErrorPercentage = ⎛ -----------------------------------------------------⎞ 100
⎝ SX Theory ⎠
Resposta:
A solução teórica para a tensão máxima SX é: SXmax = 302,452 psi

O percentual de erro na tensão normal máxima SX é 0,6%.
Na maioria das aplicações de análise de projeto, um erro de aproximadamente 5% é
aceitável.

Folha de trabalho do vocabulário da Lição 2 – Gabarito
Nome: ______________________________ Turma: _________ Data:_______________
Preencha as lacunas com as palavras apropriadas.
1 Método que aprimora os resultados de tensões através do refinamento automático da

malha em regiões de concentração de tensões: h-adaptativo
2 Método que aprimora os resultados de tensões através do aumento da ordem
polinomial: p-adaptativo
3 O tipo de grau de liberdade que possui o nó de um elemento tetraédrico: translacional
4 Os tipos de grau de liberdade que possuem o nó de um elemento de casca: translacional
e rotacional
5 Material com propriedades elásticas iguais em todas as direções: isotrópico
6 Tipo de malha apropriado para modelos volumosos: Malha sólida
7 Tipo de malha apropriado para modelos finos: Malha de casca
8 Tipo de malha apropriado para modelos com peças finas e peças volumosas: Malha
mista

Teste da Lição 2 — Gabarito
Nome: ______________________________ Turma: _________ Data:_______________
Instruções: Responda às perguntas digitando as respostas corretas no espaço fornecido.
1 Quantos nós existem em elementos de casca com alta qualidade e qualidade de

rascunho?
Resposta: 3 para rascunho e 6 para alta qualidade
2 Alterar a espessura de uma casca exige que a malha seja refeita?
Resposta: Não.
3 O que são métodos adaptativos e qual é a idéia básica de sua formulação?
Resposta: Métodos adaptativos são métodos iterativos que procuram aprimorar
automaticamente a exatidão de estudos estáticos. Baseiam-se na estimativa do perfil de
erro em um campo de tensão. Se um nó é comum a vários elementos, o solver fornece
diversas respostas no mesmo nó para cada elemento. A variação desses resultados
fornece uma estimativa do erro. Quanto mais próximos esses valores estiverem entre si,
maior a exatidão dos resultados no nó.
4 Qual é a vantagem de usar múltiplas configurações no seu estudo?
Resposta: Você pode fazer experiências com a geometria do seu modelo em um
documento. Cada estudo é associado a uma configuração. Alterar a geometria de uma
configuração afeta apenas os estudos associados a ela.
5 Como você pode criar rapidamente um novo estudo com pequenas diferenças em
relação a um estudo existente?
Resposta: Arraste e solte o ícone de um estudo existente no ícone superior da árvore do
SolidWorks Simulation Manager e, em seguida, edite, adicione ou exclua recursos para
definir o estudo.
6 Quando não há métodos adaptativos disponíveis, como você pode ter confiança nos
resultados?
Resposta: Gere novamente a malha do modelo usando um tamanho de elemento menor
e execute o estudo novamente. Se as alterações nos resultados ainda forem
significativas, repita o processo até que haja convergência de resultados.
7 Em que ordem o programa calcula as tensões, os deslocamentos e as deformações?
Resposta: O programa calcula os deslocamentos, as deformações e as tensões.
8 Em uma solução adaptativa, qual quantidade converge mais rápido: deslocamento ou
tensão?
O deslocamento converge mais rápido que a tensão. Isso se deve ao fato de a tensão ser
a derivada segunda do deslocamento.

Resumo da lição
A aplicação de métodos adaptativos se baseia na estimativa dos erros de continuidade

de um campo de tensão. Os métodos adaptativos só estão disponíveis em estudos
estáticos.
Os métodos adaptativos melhoram a exatidão sem a interferência do usuário.
A tensão teórica no ponto de aplicação de uma carga concentrada é infinita. As
tensões continuam a aumentar à medida que você usa uma malha menor em torno
da singularidade ou usa o método adaptativo h.
A aplicação do controle de malha exige a identificação das regiões críticas antes da
execução do estudo. Os métodos adaptativos não exigem a identificação das regiões
críticas.
Simetria pode ser usada, quando apropriado, para reduzir o tamanho do problema. O
modelo deve ser simétrico em relação a geometria, restrições, cargas e propriedades
do material em todo o plano de simetria.
Restrições de simetria devem ser evitadas em estudos de freqüência e de flambagem,
pois só é possível extrair modos simétricos.
Peças finas são modeladas melhor com elementos de casca. Os elementos de casca
resistem a forças de membrana e de curvatura.
Modelos volumosos devem ter a geração de malha com elementos sólidos.
Você deve usar malha mista quando tiver peças volumosas e finas no mesmo modelo.


SolidWorks Simulation

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

SolidWorks Simulation

Enviado por

Direitos autorais:

Formatos disponíveis

Série de Projeto de

Uma introdução a aplicações de análise

SolidWorks Corporation Fora dos EUA: +1-978-371-5011

Número do documento: PME0317-PTB

Este documento apresenta aos usuários do SolidWorks o pacote de software SolidWorks

2 demonstrar a facilidade de uso e o processo conciso para realização dessas análises.

DVD com Currículo e Software de Ensino do Curso da Edição Educacional

Manual do Instrutor do SolidWorks Simulation 1

2 Manual do Instrutor do SolidWorks Simulation

Linha de produtos do SolidWorks Simulation

Manual do Instrutor do SolidWorks Simulation 3

Estudos de teste de queda são usados para analisar a tensão

4 Manual do Instrutor do SolidWorks Simulation

O Motion Simulation permite ao usuário analisar o comportamento

Manual do Instrutor do SolidWorks Simulation 5

6 Manual do Instrutor do SolidWorks Simulation

Objetivos desta lição

 Apresentar a análise de projeto como uma ferramenta essencial para complementar a

Manual do Instrutor do SolidWorks Simulation 1-1

1-2 Manual do Instrutor do SolidWorks Simulation

Mais para explorar

Manual do Instrutor do SolidWorks Simulation 1-3

Exercício de aprendizado ativo – Execução da análise estática

Use o SolidWorks Simulation para executar uma análise

Criar um diretório SimulationTemp

Abrir o documento Spider.SLDASM

1-4 Manual do Instrutor do SolidWorks Simulation

Verificar o menu do SolidWorks Simulation

A caixa de diálogo Suplementos é exibida.

O menu SolidWorks Simulation é exibido na barra de menus do SolidWorks.

Manual do Instrutor do SolidWorks Simulation 1-5

Definir as unidades de análise

Etapa 1: Criar um estudo

3 Em Tipo, selecione Estático.

O SolidWorks Simulation cria uma árvore de estudo do Simulation

Também é criada uma guia na parte inferior da janela para

1-6 Manual do Instrutor do SolidWorks Simulation

Etapa 2: Atribuir material

Atribuir Liga de aço para Todos os componentes

A caixa de diálogo Material é exibida.

Nota: As propriedades mecânicas e físicas da liga de aço são

Manual do Instrutor do SolidWorks Simulation 1-7

Etapa 3: Aplicar restrições

2 Na árvore de estudo do Simulation, clique com o botão direito do mouse em

Símbolos de restrição fixa

O item Fixture-1 também aparece na pasta Fixtures na árvore de estudo do

1-8 Manual do Instrutor do SolidWorks Simulation

Etapa 4: Aplicar cargas

Para ocultar símbolos de restrições e cargas

Etapa 5: Gerar malha da montagem

Certifique-se de que Malha padrão esteja selecionado e

Manual do Instrutor do SolidWorks Simulation 1-9

3 Clique em OK para começar a gerar a malha.

O tamanho de elemento global é a

Etapa 6: Executar a análise

1-10 Manual do Instrutor do SolidWorks Simulation

Etapa 7: Visualizar os resultados

Tensão de von Mises

Nota: Se as plotagens predeterminadas não forem exibidas, clique com o botão

2 Clique duas vezes em Stress1 (-vonMises-) para exibir a plotagem dos

Nota: Para exibir a anotação indicando os valores máximo e mínimo na plotagem,

Manual do Instrutor do SolidWorks Simulation 1-11

Visualizar os deslocamentos resultantes

1-12 Manual do Instrutor do SolidWorks Simulation

Apresentar a análise de projeto como uma ferramenta essencial para complementar a

Clique com o botão direito do mouse no ícone da aranha no topo da árvore de

Nome: __________________________ Turma: _ Data: __________

Nome: __________________________ Turma: _ Data:___________

O SolidWorks Simulation é um software para análise de projetos totalmente integrado

Apresentar o conceito de métodos adaptativos em estudos estáticos. Após a conclusão

Exercício de aprendizado ativo — Métodos adaptativos no SolidWorks Simulation
