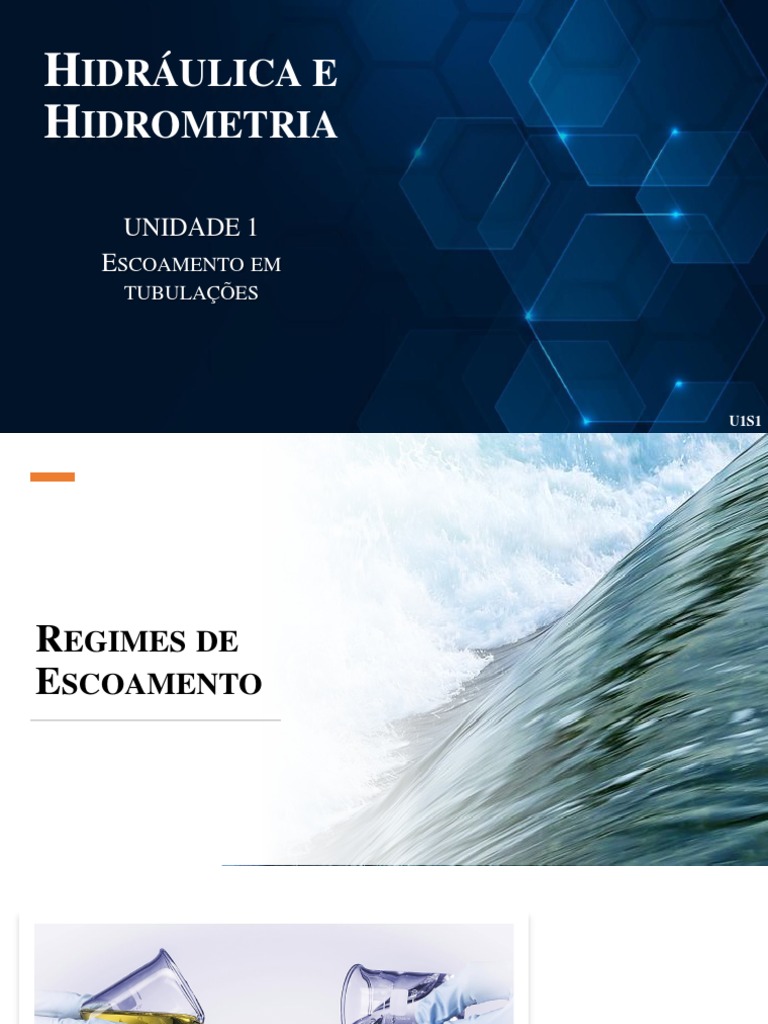

HIDRÁULICA E

HIDROMETRIA

UNIDADE 1
ESCOAMENTO EM
TUBULAÇÕES

U1S1
REGIMES DE
ESCOAMENTO
VISCOSIDADE
X
VELOCIDADE
CLASSIFICAÇÃO DOS
REGIMES DE ESCOAMENTO

• Escoamento Laminar

• Escoamento Turbulento
 Escoamento
Laminar
• De forma simplificada,
trata-se do escoamento em
baixa velocidade, em que
as trajetórias das
partículas do líquido são
bem definidas e
constantes.
• Esse regime de
escoamento tem esse
nome justamente por
haver a formação de
lâminas.
Escoamento Turbulento

• Essa categoria representa,

em geral, os escoamentos em
elevadas velocidades, o que
torna a trajetória dessas
partículas desordenadas e
indefinidas.
• Quando consideramos a viscosidade do líquido e o
atrito dele com as paredes da tubulação (ou canal),
há uma diferente forma de distribuição da
velocidade do escoamento nesses dois regimes.
• Ao introduzir-se o conceito de perda de carga, o
contato do líquido com a parede rígida que o limita
(tubulação ou canal) representa uma redução da
energia contida nele.
• No caso do escoamento laminar em tubulações,
essa perda de carga se distribui de forma linear ao
longo do perfil de escoamento, ou seja, a camada
que se encontra em contato direto com a parede tem
velocidade nula (camada limite), pelo princípio da
aderência, formando um gradiente de aumento até
atingir o eixo central da tubulação, local onde a
velocidade é máxima.
Regime Laminar

Regime Turbulento
Parâmetro de
classificação
• O regime de escoamento em que se
encontra determinada corrente de
líquido pode se tratar de fator
limitante a diversas operações.
• Por isso, é importante sabermos
classificar um escoamento em uma
das categorias apresentadas.
• O parâmetro utilizado para essa
classificação é o número de
Reynolds.
Número de
Reynolds
• Parâmetro adimensional 𝝆∙𝒗∙𝑫
que relaciona as forças
inerciais (referentes à 𝑹𝒆 =
velocidade das
partículas de um fluido,
𝝁
pois pode ser aplicado a
gases também) com as
forças viscosas
(oriundas da viscosidade Legenda:
deste fluido) ρ = massa específica (kg/m³)
υ = velocidade do escoamento (m/s)
D = diâmetro da tubulação (m)
μ = viscosidade absoluta ou dinâmica (N.s/m²)
• Utilizando esse parâmetro como fator de
classificação do escoamento, Osborne Reynolds
definiu valores específicos para a transição de
cada uma dessas categorias, sendo que,
atualmente, após diversos estudos, esses números
foram convencionados nos seguintes valores:
• Regime laminar de escoamento → Re ≤ 2000.
• Regime turbulento → Re ≥ 4000.
• Há um intervalo entre as duas classificações, o qual não tem
comportamento bem definido, variando inconstantemente entre
as características de ambas as outras categorias. Essa terceira
classificação é conhecida como escoamento de transição e tem
número de Reynolds entre 2000 e 4000.

VALOR ENCONTRADO REGIME

Re < 2000 REGIME LAMINAR
Re > 4000 REGIME TURBULENTO
Re > 2000 e Re < 4000 REGIME DE TRANSIÇÃO
Como alterar
facilmente o
regime de
escoamento?
RELEMBRANDO
REGIME DE ESCOAMENTO LAMINAR

• escoamento suave;
• com formação de camadas (lâminas) de diferentes
velocidades e pouca, ou nenhuma, passagem de partículas de
uma para outra;
• a velocidade mínima (nula) e máxima se encontram no eixo
central e na borda em contato com a parede do tubo,
respectivamente, com formação de uma frente parabólica.
REGIME DE ESCOAMENTO TURBULENTO

• escoamento caracterizado pela elevada agitação molecular,

com trajetórias desordenadas;
• intenso deslocamento de partículas no perfil;
• a velocidade no eixo formado internamente entre as camadas
limites é praticamente a mesma, com formação de uma frente
de escoamento reta.
EXERCÍCIOS
QUESTÃO 01
• O trecho de uma tubulação de transporte de água que tem diâmetro de 60 cm
e escoa uma vazão de 35 L/s. Descubra qual o regime de escoamento para
esta situação sabendo que a massa específica da água é 1000 kg/m³ e a
viscosidade dinâmica a 20 °C é 10-3 N.s/m².
QUESTÃO 01
• O trecho de uma tubulação de transporte de água que tem diâmetro de 60 cm
e escoa uma vazão de 35 L/s. Descubra qual o regime de escoamento para
esta situação sabendo que a massa específica da água é 1000 kg/m³ e a
viscosidade dinâmica a 20 °C é 10-3 N.s/m².

𝑄 0,035
𝑄 =𝑣∙𝐴→𝑣 = = 2 ≅ 0,124 𝑚/𝑠
𝐴 0,6
𝜋∙ 2

𝜌 ∙ 𝑣 ∙ 𝐷 1000 ∙ 0,124 ∙ 0,6

𝑅𝑒 = = −3
= 𝟕𝟒. 𝟒𝟎𝟎
𝜇 10

REGIME TURBULENTO
QUESTÃO 02
• Considerando o exercício anterior, encontre a velocidade máxima para que o
regime seja laminar.
QUESTÃO 02
• Considerando o exercício anterior, encontre a velocidade máxima para que o
regime seja laminar.

Regime laminar → Re < 2000

𝜌∙𝑣∙𝐷 𝑅𝑒 ∙ 𝜇
𝑅𝑒 = →𝑣=
𝜇 𝜌∙𝐷

2000 ∙ 10−3
𝑣= ≅ 𝟑, 𝟑𝟑 ∙ 𝟏𝟎−𝟑 𝒎/𝒔
1000 ∙ 0,6
QUESTÃO 03
O escoamento de fluidos no interior de tubulações tem características
fluidodinâmicas condicionadas pela viscosidade e energia cinética presente nesses
fluidos. Isso pressupõe diferentes classificações do escoamento com respeito à forma
com que essas características se apresentam, por exemplo: o regime de escoamento.
A determinação de categorias, ou melhor, regimes de escoamentos dessas correntes,
simplificou o domínio de suas características gerais. Os estudos determinantes para
essa categorização ocorreram no Século XIX e seus resultados perduram até os dias
de hoje. Quais são os dois principais regimes de escoamento?
a) Rotacional e irrotacional.
b) Líquido e gasoso.
c) Bidimensional e tridimensional.
d) Laminar e turbulento.
e) Rápido e lento.
QUESTÃO 03
O escoamento de fluidos no interior de tubulações tem características
fluidodinâmicas condicionadas pela viscosidade e energia cinética presente nesses
fluidos. Isso pressupõe diferentes classificações do escoamento com respeito à forma
com que essas características se apresentam, por exemplo: o regime de escoamento.
A determinação de categorias, ou melhor, regimes de escoamentos dessas correntes,
simplificou o domínio de suas características gerais. Os estudos determinantes para
essa categorização ocorreram no Século XIX e seus resultados perduram até os dias
de hoje. Quais são os dois principais regimes de escoamento?
a) Rotacional e irrotacional.
b) Líquido e gasoso.
c) Bidimensional e tridimensional.
d) Laminar e turbulento.
e) Rápido e lento.
QUESTÃO 04
Um número adimensional relaciona diferentes parâmetros que influenciam
determinado fenômeno. O número de Reynolds é um desses números. Ele
relaciona as forças viscosas com as forças inerciais, resultando em um valor
numérico sem unidade (adimensional), utilizado para classificação de
escoamentos.
Considerando a massa específica da água (ρ) de 1000 kg/m³ e viscosidade
dinâmica (μ) de 10-3 N.s/m², qual será o valor do número de Reynolds e o
regime que se enquadra num escoamento de água com velocidade de 1,5 m/s
em uma tubulação de 10 cm de diâmetro?
a) 15.000.000 – regime laminar.
b) 15.000.000 – regime turbulento.
c) 150.000 – regime turbulento.
d) 150 – regime laminar.
e) 15.000 – regime turbulento.
QUESTÃO 04
Um número adimensional relaciona diferentes parâmetros que influenciam
determinado fenômeno. O número de Reynolds é um desses números. Ele
relaciona as forças viscosas com as forças inerciais, resultando em um valor
numérico sem unidade (adimensional), utilizado para classificação de
escoamentos.
Considerando a massa específica da água (ρ) de 1000 kg/m³ e viscosidade
dinâmica (μ) de 10-3 N.s/m², qual será o valor do número de Reynolds e o
regime que se enquadra num escoamento de água com velocidade de 1,5 m/s
em uma tubulação de 10 cm de diâmetro?
a) 15.000.000 – regime laminar.
b) 15.000.000 – regime turbulento.
c) 150.000 – regime turbulento.
d) 150 – regime laminar.
e) 15.000 – regime turbulento.
QUESTÃO 05
A classificação dos regimes de escoamento implica no conhecimento das
características básicas da corrente. Na prática, o fator utilizado para alteração
desse parâmetro e, consequentemente, das características fluidodinâmicas, é a
velocidade. Essa variável está diretamente relacionada à vazão imposta à
tubulação.
Para um escoamento de água (ρ → 1000kg/m³ e μ →10-3N.s/m²) em tubulação
de 350 mm, qual é a vazão máxima para que esse escoamento se enquadre no
regime laminar e, assim, mantenha as características adequadas ao uso que seu
proprietário planeja para ele?
a) 0,55 L/s.
b) 0,008 m³/s.
c) 8 L/s.
d) 5,5.10-6 m³/s.
e) 5,8.10-3 m³/s.
QUESTÃO 05
A classificação dos regimes de escoamento implica no conhecimento das
características básicas da corrente. Na prática, o fator utilizado para alteração
desse parâmetro e, consequentemente, das características fluidodinâmicas, é a
velocidade. Essa variável está diretamente relacionada à vazão imposta à
tubulação.
Para um escoamento de água (ρ → 1000kg/m³ e μ →10-3N.s/m²) em tubulação
de 350 mm, qual é a vazão máxima para que esse escoamento se enquadre no
regime laminar e, assim, mantenha as características adequadas ao uso que seu
proprietário planeja para ele?
a) 0,55 L/s.
b) 0,008 m³/s.
c) 8 L/s.
d) 5,5.10-6 m³/s.
e) 5,8.10-3 m³/s.
