Principais componentes da cabeça de poço.

Cabeça de Poço

As cabeças de poço submarinas suportam os revestimentos dos poços, resistem

aos esforços do riser e fornecem vedação para o BOP. Na fase de produção, servem de
alojamento, travamento e vedação para o “suspensor” de tubulação e para a árvore de

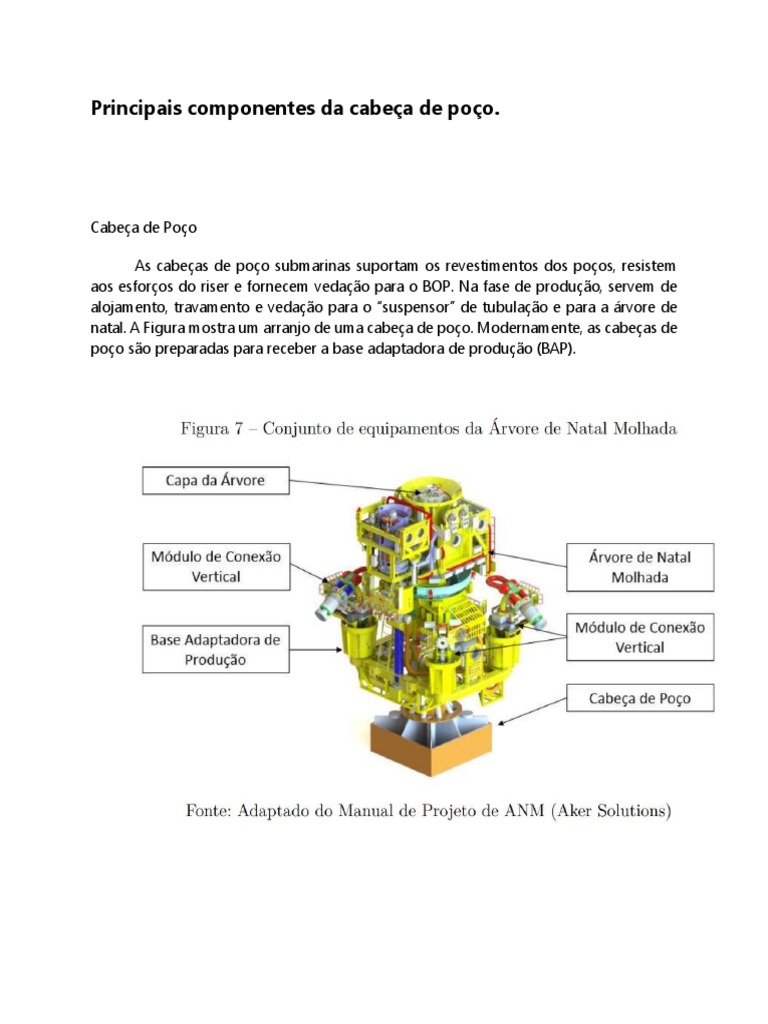

natal. A Figura mostra um arranjo de uma cabeça de poço. Modernamente, as cabeças de
poço são preparadas para receber a base adaptadora de produção (BAP).
 Quando realizamos a perfuração de um poço, temos que levar em consideração
vários aspectos. Como será realizada a perfuração? Qual a formação que eu vou perfurar?
Qual o tipo de broca? Qual o tipo de fluido tem que ser utilizado? Qual o revestimento?
Até qual profundidade eu devo perfurar? e outros. Levando sempre em consideração a
utilização da Janela Operacional.

Principais componentes da cabeça de poço:

1) Alojador de Baixa Pressão;

2) Alojador de Alta Pressão;

3) Suspensor de Revestimento;

4) Elemento de Vedação;

5) Bucha de Desgaste;

6) Elemento de Vedação de Emergência.

1) Alojador de Baixa Pressão (Low Pressure Housing)

Função básica

Receber ou Sustentar o revestimento condutor 30"ou 36" e juntamente com a base de

jateamento, promover o suporte para todos os demais revestimentos.

2) Alojador de Alta Pressão (High Pressure Housing)

Corpo Cilíndrico longo que se apoia e se trava no alojador de baixa pressão.

Internamente receberá os próximos revestimentos.

Funções:

• Suporte da coluna de revestimento de 20” ou 13 3/8;

• Suporte e vedação dos suspensores de revestimento de 13 3/8”, 9 5/8” e 7”;
• Suporte/travamento do BOP ou da BAP.
• Perfil Superior de travamento do BOP (Na maioria das vezes é utilizado o H4).

Obs: "O alojador de alta pressão fica assentado sobre o alojador de baixa. Pois
descemos o condutor junto com o alojador de baixa e, após a perfuração da próxima
fase, descemos o revestimento de superfície junto com o alojador de alta que se
acoplará no de baixa". Em outras palavras o Revestimento de superfície passará por
dentro do condutor e os alojadores irão se acoplar.

3) Suspensor de Revestimento (Casing hanger):

Função: Ancorar/Suportar o revestimento de 13 3/8”, 9 5/8” e 7” no alojador de alta

pressão.

4) Elementos de vedação (Pack off):

• Elastomérica
• Metal-Metal

5) Bucha de Desgaste (Wear bushing)

Função: Proteger a parede interna do alojador de alta pressão dos tool joints e da
coluna de perfuração.

Tipos:

• bucha nominal
• bucha de desgaste

6) Elemento de vedação de emergência (Pack off).

Caso o elemento de vedação principal falhe, utilizamos o de emergência.
