Fontes de Alimentação para Computadores

Serviço Nacional de Aprendizagem Comercial do Rio Grande do Sul
Informação e Comunicação: Habilitação Técnica de Nível Médio Técnico em Informática

Montagem e Manutenção de Hardware
Prof. Roberto Aguiar (raguiar@senacrs.com.br) Jr e Prof. Dartagnan Farias (ddfarias@gmail.com)
FONTES DE ALIMENTAÇÃO PARA COMPUTADORES

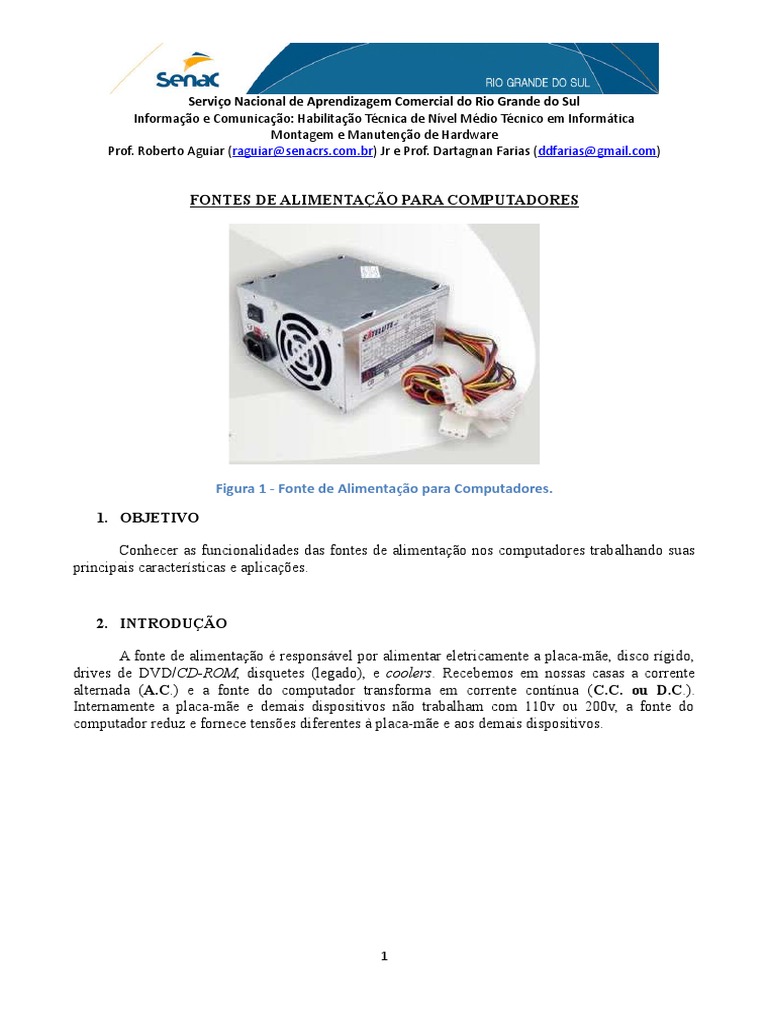

Figura 1 - Fonte de Alimentação para Computadores.
1. OBJETIVO
Conhecer as funcionalidades das fontes de alimentação nos computadores trabalhando suas

principais características e aplicações.
2. INTRODUÇÃO
A fonte de alimentação é responsável por alimentar eletricamente a placa-mãe, disco rígido,

drives de DVD/CD-ROM, disquetes (legado), e coolers. Recebemos em nossas casas a corrente
alternada (A.C.) e a fonte do computador transforma em corrente contínua (C.C. ou D.C.).
Internamente a placa-mãe e demais dispositivos não trabalham com 110v ou 200v, a fonte do
computador reduz e fornece tensões diferentes à placa-mãe e aos demais dispositivos.
1
Entrada de alimentação (A.C.)

Saída da alimentação (C.C.)
Figura 2 - Fonte de Alimentação
3. DESENVOLVIMENTO
TIPOS DE FONTES DE ALIMENTAÇÃO
As fontes de alimentação se dividem em duas categorias principais, AT e ATX. A principal

diferença entre elas é o conector plugado na placa-mãe. Nas fontes AT (Advanced Technology), que
são as antigas, o conector é de 6 vias (fios), dividido em dois chamados P8 e P9, totalizando 12
vias. Conforme a figura 3.
Figura 3 - Conector placa-mãe fonte AT.
Este tipo de fonte exigia cuidado ao montar na placa-mãe, pois os fios pretos eram usados
como referência e deveriam ficar voltados para o centro do conector, caso contrario ocasionava a
queima da placa-mãe ou da própria fonte.
Outro ponto desfavorável é que com estas fontes os computadores não se desligam sozinhos,
pois o sistema de chave não possui uma posição específica para ON/OFF.
2
Já as fontes ATX (Advanced Technology Extended) utilizam um padrão mais recente. A
principal função nova é o recurso Soft on/off. Este recurso se trata da possibilidade de ligar e
desligar o computador via software. Graças a este recurso que o Linux e o Windows conseguem
desligar o computador sem que o usuário necessite pressionar um botão no gabinete.
Nas fontes ATX existe um único conector com 20 pinos que vai ligado na placa-mãe. Além
disto, possui chanfros que impede o técnico de plugar o conector de maneira indevida danificando o
equipamento, pois o conector não entra de forma errada. Conforme a figura 4.
Figura 4 - Conector placa-mãe fonte ATX.
Logo após foi desenvolvida a fonte ATX12V. Esta fonte ficou conhecida como fonte para
Pentium 4, mas ela não é uma fonte unicamente para Pentium 4. A fonte ATX12V é própria de
placas-mães de alto desempenho. Essa fonte contém um conector adicional de 4 vias além das 20
vias da fonte ATX normal. Ela pode ser usada em outras placas ATX (que não contenham os
conectores adicionais) sem problemas, bastando para isso deixar os conectores adicionais
desconectados.
Também foi adicionado outro conector de 4 pinos (também conhecido como P4) que é
essencial para o funcionamento dos processadores mais novos. Este conector fica plugado
geralmente próximo a CPU. Como mostra a figura 5.
Figura 5 - Alimentação extra processador.
3
Abaixo a figura 6 mostra o esquema elétrico do conector de 24 pinos de uma fonte ATX.
Figura 6 - Conector 24 pinos.
POTÊNCIA
Potência é a representação da energia (Joules) consumida por um determinado equipamento

durante um intervalo de tempo (Segundos) e a unidade de medida de potência é o Watt (W),
também conhecido como potência ativa.
A potência ideal é aquela que melhor atende ao equipamento em questão. Existem diversos
valores de potência em fontes alimentação para computadores. Valores estes que variam de 300W a
500W nos computadores desktop. O que determina o valor da potência é a quantidade e o tipo de
dispositivos de hardware que serão alimentados por ela.
Em média o uso comum é das fontes de 300W, onde suporta neste caso um computador com
1 disco rígido e 1 CD-ROM.
PROTEÇÃO
Fusível é um dispositivo de proteção para circuitos elétricos e fica localizado dentro da
fonte. O objetivo do fusível é protegê-la contra descargas elétricas e/ou sobrecargas. Ele consiste
em um filamento ou lâmina de metal de baixo ponto de fusão que vai instalado na fonte de
alimentação, para que se funda (rompa) quando a intensidade de corrente elétrica superar um
determinado valor.
4
Faz-se importante este tipo de proteção, pois valores elevados de corrente podem danificar a
integridade dos dispositivos do computador com risco inclusive de incêndio. Em situações de não
funcionamento do computador existe uma grande chance do mesmo ter sofrido algum problema de
energia elétrica que pode ter rompido o fusível.
Na figura 6 é mostrada a fonte de alimentação aberta com o fusível em destaque.
Figura 7 - Fusível fonte ATX.
A figura 8 mostra alguns exemplos de fusíveis utilizados em fontes de alimentação

queimados após sofrerem sobrecarga ou curto circuito.
Figura 8 - Fusíveis queimados.
5
CHAVE SELETORA E COOLER
Esta chave fica localizada na parte posterior da fonte e precisa ser conferida antes de
conectar o cabo de energia do computador na tomada. É necessário posicionar a chave seletora
de acordo com a tensão que é fornecida pela concessionária de energia local. Como medida de
segurança, alguns fabricantes enviam as fontes de fábrica já posicionadas em 220v para evitar
acidentes.
Se a rede elétrica do local onde o computador está sendo instalado for 220v, ao ligar a fonte
com a chave seletora posicionada em 110v ocasionará na queima do fusível ou em alguns casos
a proteção do fusível não será o suficiente para evitar da queima da fonte.
As fontes mais novas estão sendo comercializadas sem esta chave, da mesma forma como
ocorre na maioria dos eletrodomésticos que são chamados “bivolt” onde a presença da chave é
dispensável, pois o equipamento se adéqua as características de energia elétrica
automaticamente.
A função do cooler é retirar o ar quente gerado no interior da fonte de alimentação. Esta

“ventoinha” é de extrema importância, pois evita o aquecimento da fonte, fato este que pode
ocasionar na queima da mesma.
A figura 9 mostra a parte da fonte que se encontra a chave seletora e o cooler.
Figura 9 - Chave Seletora e Cooler fonte ATX.
6
CONECTORES DE DISPOSITIVOS
Todas as fontes possuem pelo menos dois tipos de conectores para dispositivos. O menor
deles é o utilizado em dispositivos de 3 1/2, como por exemplo os drives de disquete. Existe um
padrão de cores onde:
 Fio vermelho: +5 V
 Fio preto: Terra
 Fio amarelo: +12 V
Conforme a figura 10.
Figura 10 - Conector drive 3 1/2.
Existe outro conector maior utilizado para alimentação de dispositivos de 5 1/4 , como por
exemplo drive de CD-ROM e também discos rígidos. Neste tipo de conector o padrão de cores é o
mesmo.
 Fio vermelho: +5 V
 Fio amarelo: +12 V
Conforme a figura 11.
7
Figura 11 - Conector drive 5 1/4.
Os discos rígidos e os drives de CD/DVD-ROM que possuem a tecnologia SATA utilizam

um padrão de conectores diferente. As fontes mais novas já vêm com este padrão de conector,
porém as mais antigas não, fazendo necessário o uso de um adaptador que pode ser conectado ao
padrão 5 1/4 mostrado anteriormente. Conforme a figura 12.
Figura 12 - Adaptador SATA.
8
4. TAREFAS
Elaborar perguntas com suas respectivas respostas dos pontos principais (Importantes) do
item 3. Elas podem ser de responder, múltipla escolha, relacionar colunas, verdadeiro ou falso,
etc.
1. REGRAS
5.1. Definir o grupo: mínimo 2 e máximo 3 componentes;
5.2. Data da entrega: hoje;
5.3. Entrega via e-mail;
5.4. Formato: PDF (Portable Document Format);
5.5. O nome do arquivo e o assunto do e-mail deverão ser representados como
Fonte_MMH_ acrescentando o nome da turma, o nome e o sobrenome dos componentes
da equipe sem espaços ou qualquer outro tipo de caractere.
5. BIBLIOGRAFIA
Diferenças entre fontes AT e ATX, disponível em:

http://tecomti.blogspot.com.br/2012/09/diferenca-entre-fonte-at-e-atx.html. Acesso em
07/06/2014.
Fontes ATX, disponível em: http://www.infowester.com/fontesatx.php. Acesso em 07/06/2014.
FERREIRA, Silvio. Hardware: montagem, configuração e manutenção de micros. Rio de Janeiro:

Axcel Books, 2005.
BITTENCOURT, Rodrigo Amorim. Montagem de computadores e hardware. 6.ed. São Paulo:

Brasport, 2009.
