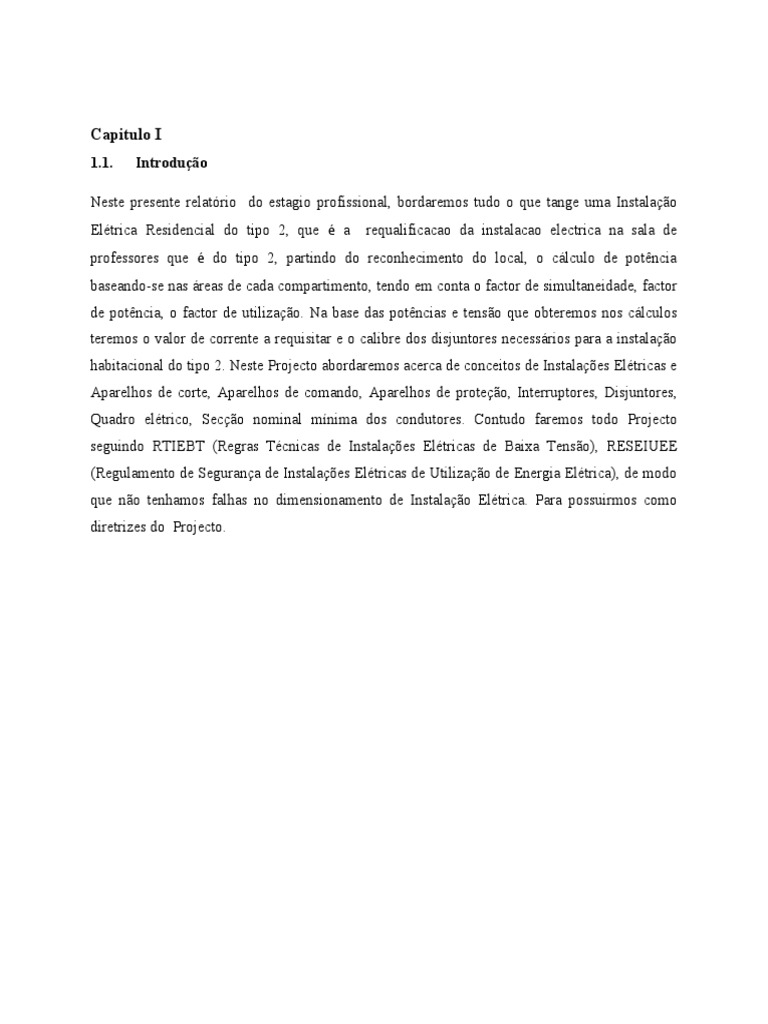

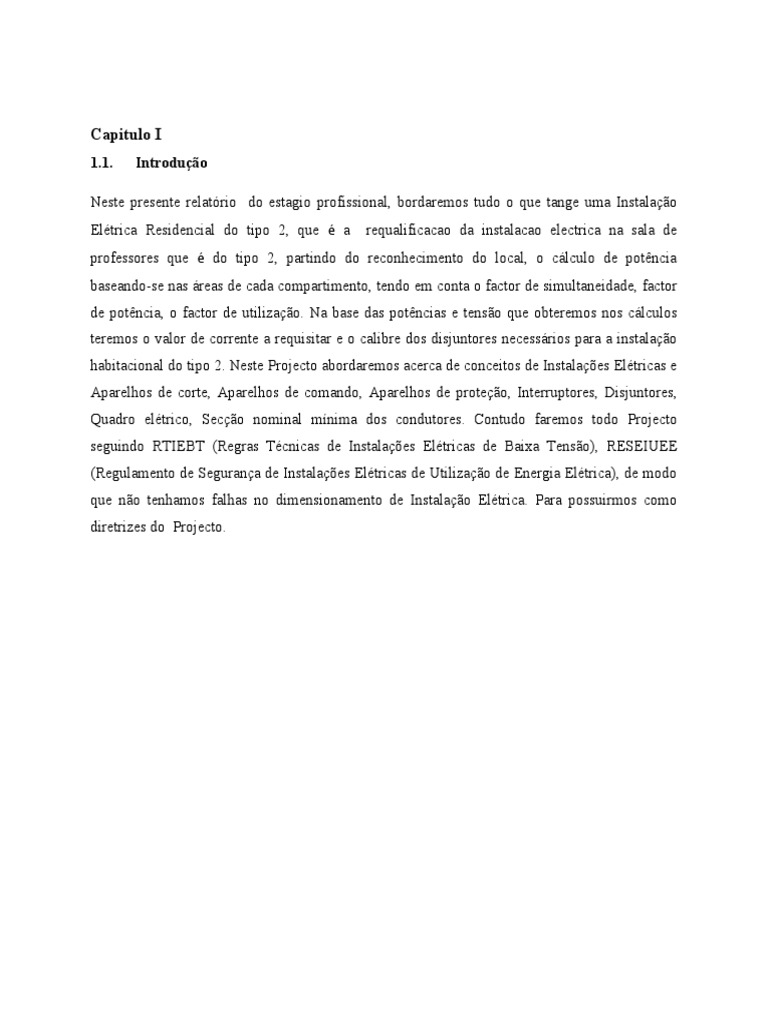

Capitulo I

1.1. Introdução

Neste presente relatório do estagio profissional, bordaremos tudo o que tange uma Instalação
Elétrica Residencial do tipo 2, que é a requalificacao da instalacao electrica na sala de
professores que é do tipo 2, partindo do reconhecimento do local, o cálculo de potência
baseando-se nas áreas de cada compartimento, tendo em conta o factor de simultaneidade, factor
de potência, o factor de utilização. Na base das potências e tensão que obteremos nos cálculos
teremos o valor de corrente a requisitar e o calibre dos disjuntores necessários para a instalação
habitacional do tipo 2. Neste Projecto abordaremos acerca de conceitos de Instalações Elétricas e
Aparelhos de corte, Aparelhos de comando, Aparelhos de proteção, Interruptores, Disjuntores,
Quadro elétrico, Secção nominal mínima dos condutores. Contudo faremos todo Projecto
seguindo RTIEBT (Regras Técnicas de Instalações Elétricas de Baixa Tensão), RESEIUEE
(Regulamento de Segurança de Instalações Elétricas de Utilização de Energia Elétrica), de modo
que não tenhamos falhas no dimensionamento de Instalação Elétrica. Para possuirmos como
diretrizes do Projecto.
Capitulo II

2.1. Conceito
Instalação Eléctrica Residêncial
A instalação eléctrica residencial é um conjunto de equipamentos que torna possivel a instalação
de energia em um projecto, o corpo da instalação é constituido por fios, cabos e outros acessorios
que juntos formam uma ponte entre a fonte geradora da energia e as cargas eléctricas.
Aparelhos de corte- são aparelhos destinados a ligar, desligar ou isolar uma Instalação ou
umaparelho de utilização.
Aparelhos de comando- são aparelhos destinados a modificar o regime de funcionamento de
uma Instalação ou de um aparelho de utilização.
Aparelhos de proteção- são aparelhos destinados a impedir ou limitar os efeitos perigosos ou
prejudiciais da Energia Elétrica
Interruptores- são um aparelho de corte e comando dotado de poder de corte e que funcionam
em condições normais de serviço e de sobrecargas mas não à cortar correntes de curto-circuito.
Disjuntores- são aparelhos de corte, comando e proteção dotado de conveniente em puder de
corte para correntes de curto-circuito e cuja a atuação se pode produzir automaticamente em
condições pré-determinadas.
Quadro elétrico- é o conjunto de aparelhos, convenientemente agrupados incluindo as suas
ligações estruturas de suporte ou invólucro, destinado a proteger, comandar ou controlar
Instalações Elétricas.
Tomada elétrica- é o ponto de conexão que fornece a Eletricidade principal para um Plug
macho conectado a ele.
Secção nominal mínima dos condutores- é a secção mínima empregue nas canalizações com
secções nominais não inferiores as seguintes:
Em circuitos de tomadas, força motriz: 2.5mm²
 Em circuitos de iluminação: 1.5mm²

2.2. Caracteristicas da instalação eléctrica

Contador de energia, também chamado de medidor de energia eléctrica;

Órgãos de protecção (disjuntores e fusível);
Canalização (condutores e tubos);
Caixa de derivação;
Interruptores e tomadas;
Frequência;
Tensão;
Potência;
Corrente.

2.3. Importância da instalação Eléctrica

A importância da instalação eléctrica é importante porque além de trazer segurança e melhorar a
eficiência do seu sistema, é um investimento que traz muitos benifícios a longo prazo. Ademais,
sua obra estará de acordo com as normas vigentes, evitando futuras complicações. Por isso, todas
as instalações eléctricas deveriam ser executadas apartir de um projrcto eléctrico.

2.4. Aplicação da instalação Eléctrica

A instalação eléctrica é aplicada nas residencias, nas fabricas e em outros lugares.

Capitulo III

3.1. Objectivos do Projecto:

3.2. Objectivo geral

Projectar e realizar a instalação eléctrica do tipo 2 da sala de professores do instituto

médio Industrial e Comercial de Inhamissa Xai Xai.
3.3. Objectivos específicos
Identificar e avaliar o local a instalar;
Desenhar a planta do edifício;
Caracterizar o tipo de instalação;
Calcular as cargas de um determinado compartimento;
Executar a instalação.
3.4. Justificativa
A escolha do Projecto é adequada pelos seguintes motivos:
Fortalecer nossas habilidades na execução das Instalações Elétricas Residênciais; de
BaixaTensão;
Ganhar habilidades na execução das Instalações Elétricas;
Ajudar a compilar todas as atividades e conhecimentos que nós adquirimos ao longo das
aulas;
Saber distinguir o tipo de instalação elétricas;

Capitulo IV
Módulo de cobertura e de conhecimento, a compreensão e o desenvolvimento de
Competências
O Projecto exige que nós formandos mantenhamos os padrões de habilidades-chave das
unidades genéricas e vocacionais seguintes:

4.1. Módulos genéricos:

- CBT.
- MATEMATICA
- ALGEBRA

4.2.Módulos vocacionais:
- Esquemas electricas
 - instalacoes electricas;
  - informatica industrial
- energias renovaveis;
 - higiene seguranca no trabalho etc.

4.3. Fontes de informação:

RESIUEE- Regulamento de Segurança de Instalações de Utilização de Energia
Elétrica:aprovado pelo decreto-lei № 740/74 de 26 de Dezembro de 1974.
RTIEBT- Regras Técnicas de Instalações Elétricas de Baixa Tensão: aprovado pelo decreto-
lei№ 226/2005 de 28 de Dezembro e que estabeleceu a sua aprovação pela portaria 949/A2006
de11 de Dezembro. NOGUEIRA, Julho José; instalações elétricas; volume2.
4.4. Materiais e recursos
Nós aplicamos os seguintes materiais e recursos para o Projecto integrado:
Papel para impressão do trabalho final;
Alicates Universais;
Alicates de pontas fina;
Alicates de corte;
Busca-polo;
Navalhas.
Escadote
4.5. Providenciaremos os seguintes materiais:
Cópias de todos os modelos exemplares que nos guiarão no trabalho;
Papel, esferográficas e demais consumíveis que usaremos durante o trabalho

Capitulo V
5.1. Conclusão
Neste presnte relatório concluio-se que para poder se fazer uma instalação eléctrica primeiro
deve-se projectar primeiro, calcular todas as potencias das cargas, e também a instalação
eléctrica é importante porque além de trazer segurança e melhorar a eficiência do seu sistema, é
um investimento que traz muitos benifícios a longo prazo. Salientar que a instalação eléctrica
residencial é um conjunto de equipamentos que torna possivel a instalação de energia em um
projecto. Ao decorrer deste projeto que tem como objetivo geral a Instalação Elétrica de Baixa
Tensão numa obra tipo 2, tratamos de várias unidades no que tange ao dimensionamento,
projeção e alguma regulamentação. No que diz respeito ao dimensionamento foi possível saber a
potência a requisitar a intensidade que percorrerá em toda Instalação, saber qual é a área de cada
compartimento.

6. Referências Bibliográficas

https:mundoeléctrica.br.com
WWW.Wickpedia.com
RESIUEE- Regulamento de Segurança de Instalações de Utilização de Energia Elétrica:
aprovado pelo decreto-lei № 740/74 de 26 de Dezembro de 1974
RTIEBT- Regras Técnicas de Instalações Elétricas de Baixa Tensão: aprovado pelo decreto-lei
№ 226/2005 de 28 de Dezembro e que estabeleceu a sua aprovação pela portaria 949/A2006 de
11 e Dezembro. NOGUEIRA, Julho José; instalações elétricas; volume2.
ANEXOS DO PROJETO
Tabelas de cálculo da área dos compartimentos e área total da casa

Sala Quarto 1 Quarto 2 Cozinha W.C

A ꞊ CxL A ꞊ CxL A ꞊ CxL A ꞊ CxL A ꞊ CxL
A꞊3,30mx4,40m A꞊3,20mx3,36m A꞊3,20mx3,36m A꞊2mx4m A꞊1,77mx2,90m

A꞊ 14,52m2 A꞊ 10,752m2 A꞊ 10,752m2 A꞊8m2 A꞊5,133m2

Área total da casa

At꞊A1+A2+A3+A4+A5
At꞊14,52+10,752+10,752+8+5,133
At꞊49,157m2

Tabela de cálculos de potências

Casa tipo 2 Potência de Tomadas gerais/tug

Corrente
iluminação
(A)
(VA)
 P=1lampada Corrente Potencia

I= (A) (W)
P= 100
I= 2
Sala
I= =200VA
I=
200
I= 1A
Secção do fio I= 0,72A
= 160W
1,5mm 2

2,5mm2

P=1lampadas I= 2
I=

P= 100 =200VA
I=
Quarto 1 I= 200
I= 0,72A
I= 0,727ª - = 160W
1,5mm2 2,5mm2

P=1lampadas I= 2
I=

P= 100 =200VA
I=
Quarto 2 I= 200
I= 0,72A
I= 0,727A - = 160W
1,5mm2 2,5mm2

P=1lampada I= 1
I=

Cozinha P= 100 =100VA

I=
I= 100
I= 0,36A
 I=0,27A = 80W
1,5mm2 2,5mm2

P=1lampadas

Corredor P= 100

I= 1
I=

=100VA
I=
W.C I= 100
I= 0,36A
I=0,27A = 80W
1,5mm2 2,5mm2

Lista do material necessário para a instalação do nosso Projecto

Caixa de derivação;
Interruptores simples;
Interruptores duplos;
Tomadas monofásicas;
Bocais de porcelana;
Condutor PBC 1 x 2.5mm²;
Buxas com parafusos;
Disjuntores Bipolares, diferenciais e parciais (10A, 16A e 25A);
Quadro eléctrico de 8 módulos;
 Abraçadeiras;
Lampadas.

Desenhar o esquema da instalação eléctrica

Circuto de iluminação

Circuto de tomada
Tabelas de preço de todo material da instalação

N0 Designação Quantidade Aplicação Pre. Preço total

Unitário
01 Fio PBC CCT de
15m iluminação 30mt 450mt
1,5m2

02 Fio PBC CCT de

20m tomada 30mt 600mt
2,5m2
03 Disjuntores
2 Proteção de
unipolares
150mt 300mt
iluminação
Legrand de
e tomada
10A e 16A
04 Quadro Montagem
 eléctrico de 8 1 dos 450mt 450mt
módulos disjuntores
05 Interruptores 1 Ligar e 35mt 35mt
desligar
simples
lâmpada
06 Interruptor 1 Ligar e
duplo desligar 35mt 35mt
lâmpada
07 Caixa de 2 Fazer
derivação 30mt 60mt
derivação
ou ligações
08
Lâmpadas de Iluminação
8 35mt 280mt
baixo interior e
consomem exterior
Fluorescentes
de 60W
09
Tomadas 3 Alimentação
35mt 105mt
dos
aparelhos de
utilização

10
Orçamento parcial
2315mt
11
IVA 17%
8161.7mt

12
Mais de 10 meses de garantia de material na
aplicação
13 Orçamento parcial com IVA 8161.7mt

14 Mão-de-obra
15 Orçamento total 10476.7mt

16 Prazo de entrega da instalação após a sua 1 semana

autorização

TERMO DE RESPONSABILIDADE
Sidonio david nhavotso estudante do 4 ano no Instituto , presto este termo de responsabilidade
nos termos da norma NP, pelo qual assumi a inteira responsabilidade pela elaboração e execucao
do projeto elétrico e assinatura para a aquisição da licença de eletrificação da sala dos
professores, cuja licença é requerida pelo
Director do instituto medio industrial e comercial de inhamissa xai’ xai. Eng americo macamo.
Este termo de responsabilidade é assumido para todos os efeitos legais que inclui todos os
processos de instalação, bem como a segurança, solidez e a qualidade da instalação.
SUGESTÕES
Como temos acompanhado alguns casos de incêndios, electrocuções fatais, sobre cargas
causando o mau funcionamento de instalação elétrica e perigando a vida dos utentes. Para evitar
esse tipo de situações sugerimos que todo Projecto de uma instalação seja feito com base nos
regulamentos aprovados na norma portuguesa (NP).
Sugerimos que ao colocar os disjuntores no quadro geral devemos colocar circuito de reserva
para que futuramente se quisermos aumentar alguns receptores ‘ possamos usar estes circuitos de
reserva.
Sugerimos também que que no âmbito da supervisão periódica do funcionamento da instalação
elétrica, devemos contactar técnicos especializados e que sigam o que esta regulamentado neste
Projecto.
Índice
Capitulo I...........................................................................................................................1

1.1. Introdução...............................................................................................................1

Capitulo II..........................................................................................................................2

2.1. Conceito......................................................................................................................2

2.2. Caracteristicas da instalação eléctrica........................................................................3

2.3. Importância da instalação Eléctrica........................................................................3

2.4. Aplicação da instalação Eléctrica...........................................................................3

Capitulo III........................................................................................................................3

3.1. Objectivos do Projecto integrado...........................................................................3

3.2. Objectivo geral.......................................................................................................3

3.3. Objectivos específicos............................................................................................3

3.4. Justificativa para o Projecto integrado...................................................................4

Capitulo IV........................................................................................................................4

4.1. Módulos genéricos:....................................................................................................4

4.2. Módulos vocacionais:.................................................................................................4

4.3. Requisitos do Projecto integrado............................................................................5

4.4. Fontes de informação:............................................................................................5

4.5. Materiais e recursos................................................................................................5

4.6. Providenciaremos os seguintes materiais:..............................................................6

Capitulo V.........................................................................................................................6
5.1. Conclusão...............................................................................................................6

6. Referências Bibliográficas.........................................................................................7

ANEXOS DO PROJETO INTEGRADO..........................................................................8

TERMO DE RESPONSABILIDADE............................................................................16
 Instituto superior dom bosco

Manutencao industrial curso de Eletricidade

Instalação Elétrica de Baixa Tensão em uma Residência tipo 2çrequalificacao da

instalacao electrica da sala dos professores do instituto medio industrial e comercial
de inhamissa xai ‘ xai

Formando:
Sidonio Nhavotso
Supervisor:________
(Mestre Titos)

Maputo ,Setembro de 2022

 Instalação Elétrica de Baixa Tensão em uma Residência tipo 2

Projecto apresentado ao
Instituto superior dom
bosco em cumprimento dos
requisitos, com vista a
culminação do Estagio
profissional.

Supervisor: Mestre Titos

Maputo, Stetembro de 2022
