Projeto: DRFGUA Plano Executivo BIM (BEP)

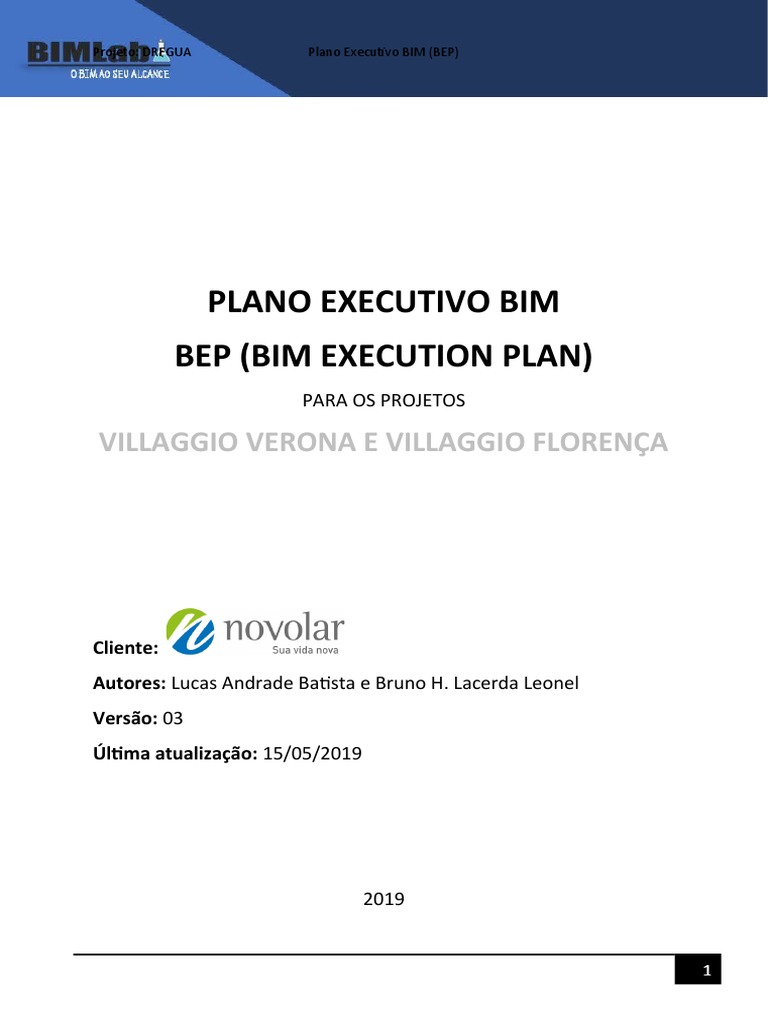

PLANO EXECUTIVO BIM

BEP (BIM EXECUTION PLAN)
PARA OS PROJETOS

VILLAGGIO VERONA E VILLAGGIO FLORENÇA

Cliente:
Autores: Lucas Andrade Batista e Bruno H. Lacerda Leonel
Versão: 03
Última atualização: 15/05/2019

2019

1
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Índice
1. Visão geral do Plano Executivo BIM...............................................................................................3
2. Informações do Projeto.................................................................................................................3
3. Contatos relevantes.......................................................................................................................5
4. Objetivos do Projeto e Usos BIM...................................................................................................5
5. Papéis Organizacionais / Equipe....................................................................................................6
6. Design dos Processos.....................................................................................................................7
7. Metodologia de Colaboração........................................................................................................7
8. Requisitos de Infraestrutura Tecnológica......................................................................................8
9. Estrutura do Modelo.....................................................................................................................9
10. Entregas do Projeto.................................................................................................................11
Anexo I – Mapa de Processos Nível 1..................................................................................................12
ANEXO II – Estrutura de pastas............................................................................................................13

1. Visão geral do Plano Executivo BIM

2
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

O BEP (BIM Execution Plan ou Plano Executivo BIM) é um documento formal que tem como objetivo
planejar como o projeto será coordenado, recorrendo à tecnologia BIM. Para integrar o BIM de
maneira efetiva ao processo de entrega deste projeto, é importante para a equipe o
desenvolvimento de um plano executivo bem detalhado. O BEP aborda os procedimentos a serem
seguidos durante o ciclo de vida do projeto. O Plano BIM deve ser feito nos primeiros estágios do
projeto e ser continuamente desenvolvido, monitorado e atualizado ao longo do mesmo. Com a
adoção do BEP a equipe atingirá os seguintes objetivos:

 Todas as partes entenderão com clareza os objetivos estratégicos da implementação do BIM

no projeto;
 As empresas entenderão seus papéis e responsabilidades na implementação;
 A equipe será capaz de criar um plano de execução adequado para cada prática e fluxo de
trabalho;
 O plano abordará recursos adicionais, treinamento ou outras competências necessárias para
implementar o BIM com sucesso;
 O plano servirá de suporte para integrantes que ingressarem na equipe após o início do
projeto;
 A divisão de contratos definirá uma linguagem adequada que permita a todos os
participantes cumprirem com suas obrigações;
 O plano base do projeto providenciará um objetivo para a medição do progresso durante o
projeto.

2. Informações do Projeto

a) Cliente: Construtora Novolar Ltda

b) Nome do Projeto: Villaggio Verona - Porto Venere (sigla: VVER) e Villaggio Florença - Porto
Capri (sigla: VFLO)
c) Localização/Endereço do projeto: Bairro Santa Cruz, Rio de Janeiro/RJ

d) Breve descrição do Projeto: 2 condomínios MCMV composto cada um por 14 blocos de 4

pavimentos, 4 apartamentos por andar com 2 quartos e área aproximada de 44m². Cada terreno
com aproximadamente 12.700 m².

3
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

e) Cronograma de projeto

O planejamento macro da execução do projeto é apresentado no cronograma abaixo:

3. Contatos relevantes

A tabela abaixo apresenta os principais contatos da equipe do projeto:

4
 Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Função Equipe Empresa Nome Telefone E-mail

BIM Manager BIM BIMLab Lucas Batista (31) 98861- lucas@bimlabbrasil.com.br

4019

Coordenador BIM BIMLab Bruno Lacerda (31) 99393- brunolacerdal@yahoo.com.br

BIM 2111

Diretor Técnico Patrimar Alexandre Lara (31) alexander.lara@patrimar.com.br

Gerente de Patrimar Glaucia Souza (31) glaucia.souza@patrimar.com.br

Projetos em
Andamento

Coordenadora Patrimar Nathalia Gomes (31) nathalia.gomes@patrimar.com.br

Qualidade

Gerente SAT Patrimar Marcia Mourthé (31) marcia.mourthe@patrimar.com.br

/Qualidade

Engenheiro Patrimar Wender Silva (31) wender.silva@patrimar.com.br

Orçamentista

Gerente de Patrimar Jorge Moura (31) jorge.moura@patrimar.com.br

Planejamento

Engenheiro Patrimar Farley Ornelas (31) farley.ornelas@patrimar.com.br

Supervisor
MCMV

Arquiteto Novolar Vinícius (21) vinicius.constantino@novolar.com.

Constantino br

Engenheiro – Novolar Augusto Neves (21) augusto.neves@novolar.com.br

Gestão de
Obras

4. Objetivos do Projeto e Usos BIM

O objetivo da equipe para este projeto é testar e conhecer as funcionalidades do BIM. Será
desenvolvido este projeto piloto, sendo executada a parte de BIM pela BIMLab para que a Novolar

5
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

possa avaliar os benefícios e desafios da metodologia BIM aplicada em seus empreendimentos.

Deve-se destacar que este formato de trabalho não permitirá colher todos os benefícios do BIM,
visto que se trata de um projeto piloto executado por empresa externa, porém servirá de base para
o convencimento de uma eventual implantação futura de BIM na Novolar.

Os objetivos principais do cliente para este projeto são:

- Visualização dos modelos 3D com informações integradas (ARQ, EST e INST)

- Detecção de incompatibilidades de projeto

- Extração de quantitativos de modelo

- Visualização do planejamento 4D e otimização do fluxo logístico do canteiro

- Treinamento da equipe para navegação nos modelos BIM

Assim, de forma macro, deverá ser alcançado o LOD 300.

5. Papéis Organizacionais / Equipe

A tabela abaixo identifica os usos BIM e as equipes responsáveis por desenvolver cada um deles:

Uso BIM Responsável

Projeto de Arquitetura ARQ

Modelagem da Arquitetura BIM

Projeto de Fundação e Contenção FEC

Modelagem Fundação e Contenção BIM

Projeto de Estrutura EST

Modelagem da Estrutura BIM

Projeto de Instalações INST

Modelagem das Instalações BIM

Extração de quantitativos BIM

Clash Detection e Detecção de Incompatibilidades BIM

Treinamento da equipe BIM

Coordenação COO

Planejamento da obra PLAN

Montagem do planejamento 4D BIM

6
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Orçamento da obra ORC

6. Design dos Processos

O mapa de processos apresentado no Anexo I detalha o fluxo macro do projeto (nível 1). O mapa de
processos guiará a equipe para verificação da interdependência entre as atividades, checagem dos
responsáveis por cada etapa, etc.

7. Metodologia de Colaboração

Os modelos BIM serão armazenados no Google Drive da BIMLab e compartilhados com a equipe de
coordenação através do GED da Novolar (Sopre). Os arquivos serão organizados na estrutura de
pastas conforme descrito no ANEXO II.

Para que esta estrutura funcione, será necessário definir os links como Attachment, para que seja
possível visualizar os links dentro de outro link.

Será utilizada a plataforma BIMcollab para gerenciamento dos problemas de projeto e clashes. O
convite para participação no projeto na plataforma BIMcollab será enviado no e-mail dos projetistas
e da equipe de coordenação.

É essencial que sejam “travados” os projetos em uma determinada versão para que seja possível
modelar e realizar as análises. O processo em CAD poderá continuar ocorrendo em paralelo, porém
deverá ser utilizado um pacote de projetos com a versão travada, cujos nomes serão registrados na
tabela abaixo:

Número da
Número da revisão
revisão dos Disciplina Nome do arquivo
em CAD
modelos
ARQ
EST
TOP
FEC
00
ELE
HID
PCI
GAS
ARQ
EST
TOP
01 FEC
ELE
HID
PCI

7
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

GAS

Além disso, é essencial que as revisões de projeto que sejam feitas entre uma revisão e outra dos
modelos esteja “amebada” claramente nas pranchas revisadas, ou comunicadas claramente em
algum documento. Desta forma, ficará claro exatamente o que deverá ser alterado entre uma versão
e outra do projeto sem ser necessário modelar novamente desde o início.

O plano de reuniões será conforme a tabela abaixo:

Reunião Frequência Participantes Localização

16/05/201 BIM, COO, ARQ, EST, FEC, INST Escritório da Novolar RJ

Startup
9

Coordenação Quinzenal BIM, COO, ARQ, EST, FEC, INST Escritório da Novolar BH

Planejamento e Quinzenal BIM, COO, PLAN Escritório da Novolar BH

Orçamento

Encerramento Única TODOS Escritório da Novolar BH

Caso sejam necessárias reuniões extraordinárias, será utilizado a plataforma appear.in. A sala será
criada com antecedência mínima de 30 minutos antes do horário de cada reunião e serão realizados
os testes prévios com cada integrante da reunião (teste da conexão com a internet, áudio e vídeo),
visando a fluidez das mesmas.

8. Requisitos de Infraestrutura Tecnológica

a) Software, Hardware e Rede:

Abaixo são listados os softwares que estão sendo utilizados no processo BIM para este projeto:

Uso BIM Equipe Software/Aplicação Versão

Modelagem BIM Revit 2019

Planejamento 4D BIM Revit 2019

Extração de BIM Revit 2019

quantitativos

Design Review Coordenação Navisworks 2019

Clash Detection Coordenação Navisworks 2019

8
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Gerenciamento de Coordenação BIM Collab -

Clashes

Para as máquinas que irão trabalhar nos modelos, recomenda-se o mínimo de 16gb de memória
RAM, placa de vídeo dedicada de no mínimo 2gb de memória e espaço de 500gb de HD (recomenda-
se o uso de SSD para maior performance).

9. Estrutura do Modelo

a) Nomenclatura de arquivos

Os arquivos deverão ser nomeados com letras maiúsculas, em 4 campos separadas por um hífen
simples, sem nenhum espaço entre os caracteres.

Ex: VFLO-ARQ-IMPL-R00

O conteúdo de cada campo é descrito na tabela abaixo:

Campo Qtdade Conteúdo Exemplo

Caracteres
1 4 Projeto VFLO
2 3 Disciplina ou equipe ARQ
3 4 Local ou conteúdo do arquivo IMPL
4 3 Revisão R00

As siglas deverão seguir a tabela abaixo. Caso não exista a sigla necessária, o responsável poderá
criar uma nova e solicitar ao BIM Manager a inclusão da sigla no BEP para ciência de toda a equipe.

Camp
Sigla Descrição
o
VFLO Villaggio Florença
1
VVER Villaggio Verona
COO Coordenação
ARQ Arquitetura
ELE Instalações Elétricas
AFQ Água Fria e Quente
PCI Proteção e Combate a Incêndio
2
GAS Instalações de Gás
DRE Drenagem
ESG Esgoto Sanitário
TEL Telefonia
SPD SPDA - Sistema de Proteção contra Descargas Atmosféricas
IMPL Implantação e montagem do empreendimento
BLOC Montagem ou arquivo dos Blocos de apartamento
3
PTER Pavimento térreo
PTIP Pavimento tipo

9
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

COBE Cobertura
CBOM Casa de Bombas
CHUR Churrasqueira
DEPO Depósito
FUND Fundações
GUAR Guarita
SALF Salão de Festas
CIST Cisterna
RESE Reservatório
R00 Revisão 0
4
R01 Revisão 1

ATENÇÃO: Não deverão ser criadas revisões intermediárias (ex: R01.1, etc)

Além disso serão mantidos backups semanais dos modelos de trabalho na pasta 02 BACKUPS,

VILLAGIO FLORENÇA

02 BACKUPS

DATA

Este backup será feito a partir das 18:00h das Sextas Feiras, pela equipe de coordenação.

b) Estrutura do Modelo:

Os modelos serão federados na seguinte estrutura, onde cada elemento do infográfico será um
arquivo:

Térreo

Blocos Tipo

ARQ Implantação Equipamentos Cobertura

Fundações

Blocos
Coordenação

Guarita
ELE Implantação
ETE

etc...

AFQ - Implantação Idem ELE

PCI - Implantação Idem ELE

GAS - Implantação Idem ELE

10
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Cada modelo deverá conter uma vista 3D chamada “Navis”. Esta vista, deverá conter todos os
elementos deste modelo, sem nenhum elemento DWG importado ou outros. Esta vista servirá para
que a importação no Navisworks ocorra de forma automática e sem elementos poluindo o modelo
de coordenação, portanto deverão ser escondidos permanentemente nesta vista elementos que não
sejam físicos, como por exemplo: ambientes e área de visão das câmeras.

Os pavimentos serão nomeados da seguinte forma:

 BLOCO – 1 PNE (+4.32)

 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 2 PNE (+4.24)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 3 PNE (+4.18)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 4 (+3.99)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 5 (3.94)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 6 (+3.94)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 7 (+3.99)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 8 (+4.04)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 9 (+4.10)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 10 (+4.15)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA

11
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

 BLOCO – 11 (+4.21)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA


 BLOCO – 12 (+4.26)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 13 (+4.31)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 BLOCO – 14 (+4.35)
 TÉRREO
 PAVIMENTO TIPO
 COBERTURA
 SALÃO DE FESTAS E ÁREAS COMUNS (+4.07)
 GUARITA (+4.10)
 DEPÓSITO DE LIXO (+4.05)

c) Unidades e Sistema de coordenadas

As unidades de medida utilizadas para este projeto serão:

Descrição Disciplinas Unidade

Comprimento Arquitetura Metro (m)

Comprimento Estrutura e Instalações Metro (m)

Área Todas Metro quadrado (m2)

Volume Todas Metro cúbico (m3)

Ângulo Todas Grau (º)

Inclinação Todas Percentual (%)

Peso Estrutura Quilograma-Força (kgf)

12
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

O sistema de coordenadas do projeto terá o ponto 0,0,0 no nível +3.94 no local indicado abaixo:

Todos os modelos de todas as disciplinas deverão ter este mesmo “Project Base Point”.

O “Survey Point” deverá ser configurado no nível +3.75, no local indicado na imagem abaixo:

Todos os modelos de disciplinas complementares à arquitetura deverão importar o modelo

arquitetônico através de Revit Link e realizar o comando Acquire Coordinates.

Dentro dos modelos de cada disciplina deverão ser inseridos os modelos das outras disciplinas (com
exceção da Coordenação) utilizando Revit Link, apenas para visualização.

Cada modelo deverá conter uma vista 3D chamada “Navis”. Esta vista, deverá conter todos os
elementos deste modelo, sem nenhum elemento de Revit Link, DWG importado ou outros. Esta vista
servirá para que a importação no Navisworks ocorra de forma automática e sem elementos poluindo
o modelo de coordenação.

Project Base Point:

0,0,0 Centro da caixa
de escada do Bloco - 6

13
Projetos: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Survey Point:
Configurar no
nível +3.75

10. Entregas do Projeto

Deverão ser entregues ao final do projeto os modelos em arquivo nativo RVT 2019 e em IFC (versão
4), as tabelas de quantitativos em Revit e Excel e o Planejamento 4D em arquivo NWF e NWD. Os
modelos deverão ser entregues ao final em LOD 300. Não será necessário descrever o LOD para cada
elemento, visto que todos os elementos foram contratados em LOD 300.

14
Projeto: VERONA E FLORENÇA Plano Executivo BIM (BEP)

Anexo I – Mapa de Processos Nível 1

15
Projeto: DRFGUA Plano Executivo BIM (BEP)

ANEXO II – Estrutura de pastas

Standard Families utilizadas no projeto. Cada

subpasta será uma categoria do Revit em
inglês, conforme biblioteca padrão Autodesk

Modelo de montagem Navis contendo todas as

disciplinas e todo o empreendimento

Modelo de montagem contendo toda a

arquitetura, estrutura, fundações e
contenções do empreendimento

Modelo de montagem dos Blocos de

apartamento + modelos dos equipamentos

Modelo de cada um dos pavimentos do bloco

de apartamentos

Modelo de montagem contendo toda a

Elétrica do empreendimento

Modelo de elétrica dos blocos de

apartamento + modelos dos equipamentos

Seguem a mesma estrutura de subpastas da

Elétrica

Arquivos que serão postados no GED serão

armazenados também aqui, separados por
subpastas conforme a revisão da entrega

16
