Bisturi Eletrônico

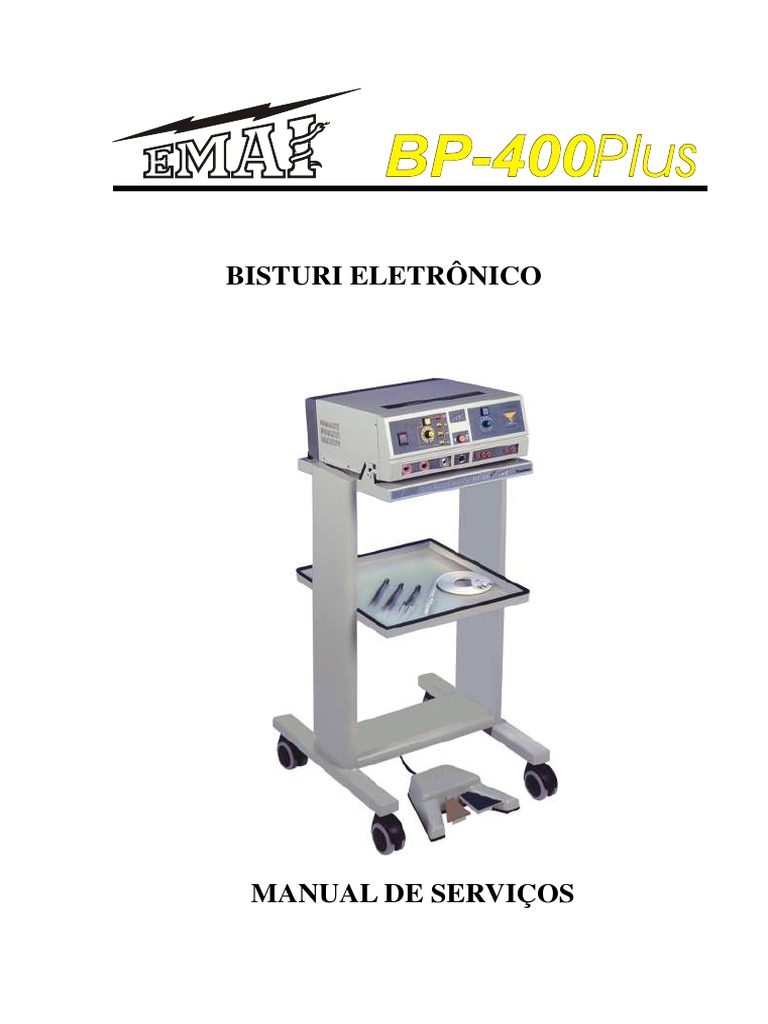

BISTURI ELETRÔNICO
MANUAL DE SERVIÇOS
BISTURI ELETRÔNICO
MANUAL DE SERVIÇOS
Revisão 1.0
Abril -2003
Registro no M.S.: AM-80052640014

Responsável Técnico: Mauro Tonucci
CREA-SP No 505508/D Reg. 0685055087
Transmai Equipamentos Médicos Hospitalares Ltda.

Av. Maria Estela, 33 - Jardim Maria Estela
CEP.: 04180-010 - São Paulo SP
(0**11) 2335.1000
Fax ramal 210
ÍNDICE
Capítulo 1 – Informações Gerais
Nota de propriedade .............................................................................. 3

Garantia ................................................................................................. 3
Simbologia ............................................................................................ 4
Suporte e manutenção ........................................................................... 5
Capítulo 2 – Avisos
Escolhendo o local ................................................................................ 7

Precauções gerais ................................................................................. 7
Precauções operacionais ....................................................................... 7
Avisos ................................................................................................... 8
Resumo dos cuidados básicos ............................................................... 9
Capítulo 3 – Descrição do funcionamento
Funcionamento ...................................................................................... 11
Fonte regulada +8VDC........................................................................... 11
Fonte regulada +18VDC......................................................................... 11
Fonte não regulada +200VDC................................................................ 11
Circuito gerador de freqüência fundamental........................................... 11
Circuito gerador de modulação BLEND e COAG.................................. 12
Circuito pré-amplificador de RF............................................................. 12
Circuito de placa neutra ......................................................................... 12
Circuito de comando manual................................................................... 12
Circuito gerador de tom de alarme,som de CORTE e COAG................ 12
Circuito amplificador de potencia........................................................... 13
Circuito de saída ................................................................................... 13
Capítulo 4 – Testes
Equipamentos e ferramentas ................................................................. 14

Roteiro de testes .................................................................................... 14
Especificações técnicas ......................................................................... 21
Problemas e Soluções.............................................................................. 29
Interferências ........................................................................................ 30
Bibliografia ............................................................................................ 31
Anexos
Lista de materiais ................................................................................... 33

Diagramas esquemáticos ...................................................................... 41
Diagramas de montagem ...................................................................... 57
Capítulo 1
INFORMAÇÕES GERAIS
NOTA DE PROPRIEDADE
As informações contidas neste documento são de propriedade da TRANSMAI e não
podem ser duplicadas em parte ou em sua totalidade sem autorização por escrito da
TRANSMAI. Até a data desta publicação, todos os esforços foram feitos para que as
informações contidas neste manual sejam as mais precisas possíveis.
A TRANSMAI reserva-se o direito de fazer as alterações que julgar necessárias no

manual ou no produto sem qualquer aviso prévio, visando sempre a melhoria do
produto.
GARANTIA
A Transmai Equipamentos Médicos Hospitalares Ltda, assegura ao proprietário-
consumidor do equipamento aqui identificado, garantia contra defeitos de fabricação,
desde que constatado por técnico autorizado pela Transmai, pelo prazo de 365 dias para
o equipamento a partir da data de aquisição pelo primeiro comprador-consumidor, do
produto constante na Nota Fiscal de Compra.
A Transmai Equipamentos Médicos Hospitalares Ltda, declara a garantia nula e sem

efeito, se este equipamento sofrer qualquer dano provocado por acidentes, agentes da
natureza (raios, inundações, desabamentos, queda, mau uso, etc.), uso em desacordo
com o Manual de Instruções, por ter sido ligado à rede elétrica imprópria ou sujeita a
flutuações excessivas ou ainda no caso de apresentar sinais de violação, consertado por
técnicos não autorizados pela Transmai Equipamentos Médicos Hospitalares Ltda.
Observar que, o consumidor que não apresentar a Nota Fiscal de Compra do

Equipamento, será também considerada nula sua garantia, bem como se a Nota conter
rasuras ou modificações em seu teor.
A Transmai Equipamentos Médicos Hospitalares Ltda, obriga-se a prestar os serviços

acima referidos. O proprietário consumidor será o único responsável pelas despesas e
riscos de transporte do equipamento (ida e volta) até a fábrica.
TRANSMAI BP – 400Plus 3
SIMBOLOGIA
- Perigo, Atenção
- Risco de choque elétrico/tensão perigosa
- Terra de prot eção
- Equipamento tipo CF/Saída protegida contra descarga de desfibrilador
F - Equipamento com saída isolada
- Alarme de placa neutra
CUT - Corte/Blend Ativado
COG. - Coagulação/Bipolar Ativado
ALARME - Sinalização de alarme
- Escala de controle de potência Coagulação/Bipoalr
COAGULAÇÃO
- Escala de controle de potência do Corte/Blends
CORTE
PERIGO
RISCO DE EXPLOSÃO
NÃO USE NA PRESENÇA DE GASES E ANESTÉSICOS
INFLAMÁVEIS.
SUPORTE TÉCNICO E MANUTENÇÃO

O bisturi somente deve ser reparado pela Assistência Técnica ou pessoal
autorizado familiarizado com as novas tecnologias em equipamentos médicos e
com o funcionamento operacional deste bisturi.
Uma manutenção inadequada pode comprometer a segurança do paciente.
Suporte Técnico
(0**11) 2335-1000
Transmai Equipamentos Médicos Hospitalares Ltda.
Av. Maria Estela, 33 - Jardim Maria Estela - São Paulo - SP
CEP: 04180-010 Tel.: (0**11) 2335-1000 – Fax.: Ramal 210
CNPJ. 43.179.225/0001-60 Insc. Estadual 110.284.527.111
E-mail: transmai@transmai.com.br
Capítulo 2
AVISOS
ESCOLHENDO O LOCAL
Um local adequado para o bisturi ajuda a assegurar um funcionamento sem problemas.

Selecione um local com as seguintes características:
Longe de fontes de calor.

Fora da luz solar direta.
Local onde o cabo de força alcance a tomada e fora do caminho de pessoas e objetos
de uso constante.
Local onde não haja umidade excessiva.
Certifique-se de que o terra da tomada de energia elétrica esteja dentro do exigido
pelas normas brasileiras para instalações elétricas de baixa tensão (NBR 5410).
PRECAUÇÕES GERAIS
RISCO DE CHOQUE ELÉTRICO: Não remova a tampa do bisturi. Além de tensões

perigosas internas, existe o risco de danos ao sistema de proteção ao paciente. Nenhuma
parte interna pode ser reparada sem conhecimento, documentação técnica e treinamento
específicos realizados no setor de engenharia da empresa.
Este equipamento somente deve ser usado por pessoal qualificado. O operador deve
estar familiarizado com as informações contidas neste manual antes de usar o bisturi.
PRECAUÇÕES OPERACIONAIS
O uso seguro e apropriado da eletrocirurgia dependem e muito de fatores unicamente
sob o controle do operador.
É importante que as instruções de operação que acompanham este ou qualquer outro

equipamento sejam lidas, entendidas e seguidas criteriosamente.
A eletrocirurgia utiliza RF (rádio freqüência) para cortar e coagular o tecido; portando

sempre haverá maior ou menor intensidade de “faiscas” no local, dependendo da
potência utilizada; logo é inerentemente perigoso seu uso na presença de anestésicos,
fluidos ou objetos inflamáveis. Precauções devem ser tomadas no sentido de restringir o
uso de inflamáveis no local da eletrocirurgia, quer estejam eles na forma de anestésico
de preparação da pele ou gerados por processos naturais dentro das cavidades do corpo.
Unidades eletrocirúrgicas devem ser usadas com cuidado na presença de marca-passo

interno ou externo; pois a interferência da corrente eletrocirúrgica pode fazer o marca-
passo entrar num modo assíncrono, ou pode bloquear o seu efeito por completo. Quando
surgir alguma dúvida consulte o fabricante do marca-passo e/ou o departamento de
cardiologia.
Durante a cirurgia, não se deve permitir que o paciente entre em contato direto com
objetos metálicos aterrados, tais como mesa auxiliar de instrumentos, estrutura da mesa
de cirurgia, etc. Sondas e eletrodos diversos usados em dispositivos de monitoração de
imagens e estimulação, podem fornecer um caminho para corrente de alta freqüência;
independentemente de sua isolação em 60Hz, ou se operados por baterias.
O risco de uma queimadura eletrocirúrgica pode ser reduzido colocando-se estes

eletrodos e sondas, o mais longe possível do local da cirurgia e da placa neutra.
O contato “pele com pele” por exemplo entre o braço e o tronco do paciente pode ser
evitado colocando-se 10cm de gase seca e ficando sempre atento para pontos como este
em que é fácil o acúmulo de líquidos após assepsia do paciente.
Acessórios ativos, descartáveis e placa neutra, antes de utilizá-los leia as instruções, os

cuidados e precauções que os acompanham.
Nota: Mantenha os acessórios ativos longe do paciente, quando não estiverem em uso.
Acessórios rotulados como descartáveis, são de uso único. Não reutilize ou
reesterilize.
Quando da utilização de “aspirador de coaguladores”, tenha certeza de que a parte

externa do tubo de sucção do coagulador permanece livre de sangue ou muco. Falha na
limpeza do tubo aspirador pode permitir a condução da corrente elétrica, o que pode
provocar queimaduras acidentais.
Nota: Para evitar a possibilidade de queimaduras no usuário, desligue sempre o bisturi
antes de flexionar ou dar nova forma ao tubo aspirador, não mergulhe em
líquidos condutores.
AVISOS
AVISO No 1: Para desligar o bisturi, quando o mesmo não estiver sendo utilizado,
desligar a chave Liga/Desliga localizado no painel frontal.
AVISO No 2: Desligar sempre a chave Liga/Desliga (no painel frontal) para realizar
a manutenção e desligar o cabo de alimentação da rede elétrica local.
AVISO No 3: Saída elétrica perigosa. Este equipamento deve ser operado somente
por um profissional qualificado.
AVISO No 4: Inspecione constantemente canetas e cabos da placa neutra

(MANTENHA SEMPRE CONJUNTO RESERVA).
AVISO No 5: O tom de ativação é uma importante característica de segurança. Não

permita que ele fique inaudível.
AVISO No 6: Verifique sempre o perfeito contato mecânico e elétrico entre

APARELHO / CABO / PLACA NEUTRA E PACIENTE, isto é de
fundamental importância para proteger e evitar acidentes.
AVISO No 7: Coloque sempre pasta condutora entre a placa neutra e o paciente e

mantenha toda sua superfície em contato firme com o paciente.
AVISO No 8: Condições potenciais de risco poderão ocorrer, quando acessórios

similares forem usados, principalmente a pinça bipolar.
AVISO No 9: Verificar sempre o MODO SELECIONADO: Monopolar ou Bipolar,

uma função sempre inibe a outra.
AVISO No 10: O cabo de força deve ser ligado a tomada aterrada; não devem ser
usados plug’s adaptadores ou extensões.
AVISO No 11: Embora nossa placa neutra tenha área superior à exigida pela norma
NFPA de 1.970, NUNCA reduza o tamanho ou a área de contato da
placa neutra para segurança do paciente.
AVISO No 12: Falha na rede elétrica local ou no bisturi pode provocar aumento ou
diminuição indesejável da potência de saída.
AVISO No 13: Risco de choque elétrico / Não remova a tampa superior do aparelho /
Procure nossa rede de assistência técnica autorizada.
RESUMO DE CUIDADOS BÁSICOS

O Bisturi Eletrônico EMAI Modelo BP-400Plus, embora utilizando de
tecnologia sofisticada possuindo seis tipos de corrente elétrica, e de vários outros
recursos é extremamente simples seu manuseio, porém ao utilizá-lo em conjunto
com outros equipamentos pode tornar complexa sua utilização e todo cuidado
deve ser tomado no sentido de evitar acidentes ao paciente e ao usuário.
Capítulo 3
DESCRIÇÃO DO FUNCIONAMENTO
FUNCIONAMENTO
Para fins de descrição de funcionamento do BP-400 PLUS, dividiremos o bisturi em

varias partes;
Fonte regulada + 8 VDC ( cartão BP400A)

Fonte regulada + 18 VDC ( cartão BP400A)
Fonte não regulada + 200 VDC ( cartão BP400C)
Gerador de freqüência fundamental (cartão BP400A)
Gerador de modulação BLEND e COAG. (cartão BP400A)
Pré-amplificador de RF
Circuito de placa neutra
Circuito de comando manual
Gerador de tom de alarme, de som de corte e coag (cartão BP400B)
Circuito amplificador de potência (cartão BP400E)
Circuito de saída (cartão BP400F)
FONTE REGULADA + 8VDC (CARTÃO BP 400A)

Esta fonte é retificada pela ponte CR2 e filtrada pelo capacitor C10.
O transistor T1 está configurado como driver de corrente para tensão de saída que é
referenciada pelo regulador RG3.
FONTE REGULADA + 18 VDC (CARTÃO BP 400A)

Esta fonte é retificada pela ponte CR1 e filtrada pelo capacitor C2.
O transistor T2 esta configurado como driver de corrente para a tensão de saída que é
referenciada pelo regulador RG1.
FONTE NÃO REGULADA + 200 VDC (CARTÃO BP 400C)

Esta fonte é retificada pela ponte CR1 e é filtrada pelo capacitor C1 e através do relê
externo que é comandado pelo circuito do cartão BP400H quando acionamos o pedal de
COAG esta fonte pode atingir a tensão de 240 VDC.
GERADOR DA FREQÜÊNCIA FUNDAMENTAL (CARTÃO BP 400A)
Ela é gerada pelo circuito multivibrador astável formado pelos transistores Q3 e Q4 e

seus componentes.
GERADOR DE MODULAÇÃO BLEND E COAG (CARTÃO BP

400A)
Este circuito é formado pelo U1 (LM555) e através do cartão BP400D(montado no
painel) selecionamos os resistores ligados através dos pinos 8 e 9 de CN2 para modos
BLEND 1, BLEND 2, BLEND 3,
O modo COAG é selecionado independente da seleção do painel através de RL2 do
cartão BP400C no momento do acionamento do pedal.
O transistor Q2 tem a função de bloquear os sinais de modulação enquanto o pedal não
for acionado.
O transistor Q1 tem a função de modular a freqüência fundamental no modo desejado.
PRÉ AMPLIFICADOR DE RF (CARTÃO BP 400A)

Este circuito é formado pelos transistores Q7,Q8 e Q9 e potenciômetros do painel.
Através dos potenciômetros do painel o sinal é enviado para a base do transistor
BU508A (externo) que através do TR1 o é enviado para o circuito amplificador de
potência.
CIRCUITO DE PLACA NEUTRA (CARTÃO BP 400B)
A fonte de alimentação é gerada através do circuito oscilador, formado pelo transistor

Q8 e o transformador T2.
Através de CN3-F que esta interligado ao jack da placa neutra, temos o foto acoplador
PT3, que no momento em que o circuito da placa é rompido são acionados os
transistores Q9 e Q10 e através do relê RL1 os pedais são desativados e o circuito U2
dispara o tom de alarme.
Na função bipolar este circuito é desabilitado através do relê RL3 do cartão BP 400 C.
CIRCUITO DE COMANDO MANUAL (CARTÃO BP 400B)
A fonte de alimentação é gerada através do circuito oscilador, formado pelo transistor

Q5 e o transformador T1.
Através de CN2-M que esta interligado ao painel e quando o modo corte é acionado, o
foto acoplador PT1 aciona o circuito de corte através do transistor Q3.
Quando o modo coag é acionado o fotoacoplador PT2 aciona o circuito de coag através
do transistor Q4.
CIRCUITO GERADOR DE TOM DE ALARME,SOM DE CORTE E

COAGULAÇÃO (CARTÃO BP 400 B)
O circuito integrado U2 é o responsável pela geração do tom do alarme.

O circuito integrado U1 é o responsável pela geração do som de corte que será
amplificado através do transistor Q6.
CIRCUITO AMPLIFICADOR DE POTÊNCIA (CARTÃO BP 400E)

Este circuito é formado por seis FET’S de potência configurados em paralelo e que
operam em conjunto com o transformador de saída localizado no cartão BP 400F.
CIRCUITO DE SAÍDA (CARTÃO BP 400F)
Este circuito é formado pelo transformador de saída que é comandado pelas ampolas
que são responsáveis pela seleção das saídas ativo, comando manual ou bipolar.
As ampolas são acionadas pelos reles como segue abaixo;
RL1 comanda a ampola do ativo.

RL2 comanda a ampola do comando manual.
RL3 comanda a ampola do bipolar.
Capítulo 4
TESTES
Capítulo 4 - Testes
EQUIPAMENTOS E FERRAMENTAS
Para diagnosticar e realizar a manutenção são necessários alguns equipamentos e ferramentas,

tais como:
Multímetro digital - volts/ohms/amp, 10Mohms de impedância de entrada ou similar

Osciloscópio digital 60Mhz (*Tektronix) com congelamento de sinal mod.TDS 210 ou
similar
Megohmetro com tensão mínima de 1000V
Analisador de bisturi DNI-Mod.454 A (*DNI Nevada) ou superior
Analisador de corrente de fuga- 601PRO *Biotek)ou superior e impressora
Fonte de alta tensão(*MULTI TESTE-HT-2,5/5E): 0-5kVac
Temporizador com alarme- Electronic Timer Clock; ou similar
Pontas de provas para osciloscópio x1; x10
Partes acompanhantes do bisturi [Caneta, Pedal, Placa Neutra Simples, Caneta, Comando
Manual, e Eletrodo Bipolar (pinça + cabo),]
Década resistiva
Calculadora
Resistores não indutivos 100R, 200R- 1%
Banco de resistores 500R- não indutivo
Cabos diversos para interligação
Chave de fenda Philips pequena
Alicate de corte e bico
Ferro de solda e solda
Chave de ajuste para potenciômetro
Manual do usuário BP-400 PLUS
Diagrama Elétrico Bisturi Eletrônico EMAI Modelo BP-400 PLUS
Nota 1: “*” Fabricantes (marcas registradas) de equipamentos que fizemos uso para os testes,
podem ser utilizados equipamentos similares aos citados acima.
ROTEIRO DE TESTE
Revisão e reparo:
Medir a resistência de isolação entre o pino de entrada da rede e o terra do gabinete.
Ajustar megohmetro em 1000Vdc, a medida deve ser 100MΩ
Ligar o aparelho na rede de 110Vac (a potência deste equipamento varia de acordo com as
variações da rede).
Medir fonte AC entre pinos 3 e 4 da placa BP-400C com aparelho conectado a rede de 110
Vac, valor aceito é de 115 a 130 Vac
Medir fonte entre pinos 7 e 8 da placa BP-400C com aparelho conectado a rede de 110 Vac,
valor aceito é de 18 a 24 Vac.
Medir fonte entre pinos 9 e 10 da placa BP-400C com aparelho conectado a rede de 110
Vac, valor aceito é de 11 a 14 Vac.Mudar chave do aparelho para 220Vac e ligar na rede de
220Vac.
Medir fonte AC entre pinos 3 e 4 da placa BP-400C com o aparelho conectado a rede de
220Vac, valor aceito é de 115 a 130 Vac.
Medir fonte entre pinos 7 e 8 da placa BP-400C com aparelho conectado a rede de 220Vac,
valor aceito é de 18 a 24Vac.
Medir fonte entre pinos 9 e 10 da placa BP-400C com aparelho conectado a rede de 220Vac,
valor aceito é de 11 a 14Vac.
Desligue o aparelho e voltar chave do painel traseiro para 110Vac e conectar a rede de 110
Vac.
Montar F1 na placa BP-400C igual a 15A de ação rápida.
Ligar aparelho e medir no TP+200 da placa BP-400C em relação ao terra, valor aceito é de
165 a 185Vdc
Desligar aparelho.
Conectar placa BP-400A com fusível (F1) igual a 1A ação rápida e a década resistiva
com cabos conectados a posição R17 e com valor pré-ajustado para 2K2 (soldar fios
do cabo da década).
Ligar aparelho.
Medir fonte +8Vdc no pino 6 da placa BP-400A em relação ao terra, valor medido 7,50 a
8,50Vdc.
Medir fonte +18Vdc no pino 7 da placa BP-400A em relação ao terra, valor aceito é de
17,50 a 18,50 Vdc.
Desligar o aparelho
Conectar placa BP-400B e conectores de comando manual e alarme de placa.
Ligar aparelho e verificar itens abaixo:
Alarme da placa
Desconectar pino do borne de placa neutra e verifique se temos um sinal
sonoro de alarme independente do nível ajustado de volume
no potenciômetro.
Verificar se lâmpada indicadora de alarme fica piscando.
Com pino conectado o alarme fica inibido.
Pedal corte e volume do som

Acionar pedal e verificar se lâmpada CUT está acesa.
Enquanto o pedal estiver acionado, gire o potenciômetro de volume e observe que o
volume do som está variando a intensidade sonora.
Pedal Coagulação e volume do som

Acione o pedal e verifique se a lâmpada COAG está acesa.
Enquanto o pedal estiver acionado, gire o potenciômetro de volume e observe que o
volume do som está variando a intensidade do som.
Conectar a caneta de comando manual e acionar tecla CUT e logo após verifique se a
lâmpada indicadora de CUT está acesa.
Acionar tecla COAG e logo após verifique se a lâmpada indicadora de COAG está acesa.
Teste da chave bipolar

Mude a chave do painel com alavanca voltada para baixo (bipolar) e verifique se a LED
correspondente fica aceso.
Desconecte o pino da Placa Neutra e o alarme não deve acionar.
Desligar o aparelho
Conectar potenciômetros para ajuste de potência (50%).
- Garra Azul = Lado direito do potenciômetro de corte
- Garra Amarela = Centro do potenciômetro de corte
- Garra Laranja = Fio laranja perto do potenciômetro de corte
Ligar o aparelho e efetuar ajustes:
Forma de onda Pino 29

Placa C
Figura 1
Medir com o osciloscópio após acionar pedal de corte, no pino 29 da
placa C em relação ao terra da placa B.
Congele a imagem e meça período T1 e T2(Fig. 1).
Faça o cálculo conforme fórmula abaixo:

T1 X 100 = %
T2
Faixa esperada 58,4 a 59,1%
Se estiver fora da faixa, ajuste a década até que o valor fique dentro da
faixa.
Desligue o aparelho e meça com o multímetro o valor do resistor (na década) e monte
em R17 da placa A, o valor encontrado.
Antes de ligar aparelho montar F1 a F6 da placa BP-400E com 2A de ação rápida.
Ligar o aparelho
Ligar DNI 454A e configurar:
- Manual
- Output
- Load = 500 ohms
Conectar cabos do DNI 454A nas saídas ativo e placa neutra do aparelho.
Ajuste o potenciômetro de corte para nível 10.
Acione o pedal e com rede igual a 110Vac, ajuste através dos potenciômetros externos
até obter um nível de potência máxima na faixa de 275 a 305 watts e após, desative o
pedal de corte.
Ajuste potenciômetro de corte para nível 2 e através do potenciômetro externo (curva),
ajuste o nível de potência na faixa de 15 a 35 watts.
Desligue o aparelho.
Com o multímetro, meça o valor do resistor de máximo e solde no potenciômetro o
valor medido com tolerância de ±10%, conforme figura 2.
Com o multímetro, meça o valor do resistor de curva e solde no potenciômetro o valor
medido com tolerância de ±10% conforme figura 2.
Após montagem dos resistores, certifique-se que os níveis de potência estejam dentro
dos limites ajustados.
Visto de frente(Eixo para cima)
Figura 2
Fio Branco
Máximo
Curva
Fio Amarelo
Fio Laranja
Medir freqüência com o osciloscópio em R3 da placa BP-400F(lado dreno) com nível

de potência no máximo no modo corte conforme figura 3 com os cursores.
Faixa de Freqüência
520 a 620 Khz
Figura 3
Medir o período do sinal do ciclo em alta e a freqüência no modo BLEND1 no TP2 da

placa BP-400A com osciloscópio em relação ao terra, com os cursores, conforme
figura 4.
Freqüência = 8,8 a 11 Khz
Período = 28 a 40 µs
Figura 4
placa BP-400A com osciloscópio em relação ao terra, com os cursores conforme
figura 5.
Freqüência = 11,9 a 14,5 Khz
Figura 5

placa BP-400A como osciloscópio em relação ao terra, com os cursores conforme
figura 6.
Freqüência = 14,7 a 17,8 Khz
Figura 6
Medir o período do sinal do ciclo em alta e a freqüência no modo coagulação no
TP2 da placa BP-400A com o osciloscópio em relação ao terra, com os cursores
conforme a figura7.
Freqüência = 20 a 26 Khz
Figura 7
Medir a potência no nível máximo do corte com carga de 500 ohms.

Faixa aceita é de 275 a 306 watts.
Medir a potência no nível máximo do BLEND1 com carga de 500 ohms.

Faixa aceita é de 110 a 135 watts

Medir a potência no nível máximo do corte com carga de 300 ohms.




Medir a potência no nível máximo de Coagulação com carga de 500 ohms.

Medir a potência no nível máximo de Coagulação com carga de 300 ohms.

Medir a potência no nível máximo do Bipolar com carga de 100 ohms.

* COLOCAR EM BURN-IN POR PELO MENOS 12 HORAS.

APÓS O BURN-IN REPETIR OS ITENS;
TESTE POTÊNCIA MAX DE SAIDA NO CORTE COM CARGA DE 500Ω

TESTE POTÊNCIA MAX DE SAIDA NO BLEND 3 COM CARGA DE 500Ω
TESTE POTÊNCIA MAX DE SAIDA NO COAGULAÇÃO COM CARGA DE 500Ω
TESTE POTÊNCIA MAX DE SAIDA NO BIPOLAR COM CARGA DE 100Ω
Após o Burn-in deverá ser realizado o teste de RIGIDEZ DIELÉTRICA E

CORRENTES DE FUGA conforme normas NBR IEC 60601-1 e
NBR IEC 60601-2-2
ESPECIFICAÇÃO TÉCNICA
CURVAS “POTÊNCIA X ESCALA”:
POTÊNCIA X ESCALA(CORTE) MONOPOLAR

350
CARGA-500R
300
250
POTÊNCIA[W]
200
150
100
50
0
0 2 4 6 8 10
ESCALA
POTÊNCIA X ESCALA(BLEND 1) MONOPOLAR

CARGA-500R
140
120
POTÊNCIA[W]
100
80
60
40
20
0
0 2 4 6 8 10
ESCALA
140
CARGA-500R
120
POTÊNCIA[W]
100
80
60
40
20
0
0 2 4 6 8 10
ESCALA

CARGA-500R
120
100
POTÊNCIA[W] 80
60
40
20
0
0 2 4 6 8 10
ESCALA
POTÊNCIA X ESCALA(COAG) MONOPOLAR
CARGA-500R
120
100
POTÊNCIA[W]
80
60
40
20
0
0 2 4 6 8 10
ESCALA
POTÊNCIA X ESCALA(COAG) BIPOLAR

60
CARGA-100R
50
POTÊNCIA[W]
40
30
20
10
0
0 2 4 6 8 10
ESCALA
CURVAS “POTÊNCIA X CARGA”:
POTÊNCIA X CARGA(CORTE) MONOPOLAR
400
350
300
POTÊNCIA[W] 250
200
150
100
POTÊNCIA-100%
50
POTÊNCIA-50%
0
50 100 300 500 1000 2000
CARGA[OHMS]
POTÊNCIA X CARGA(BLEND 1) MONOPOLAR
160
POTÊNCIA-100%
140
POTÊNCIA-50%
120
POTÊNCIA[W]
100
80
60
40
20
0
50 100 300 500 1000 2000
CARGA[OHMS]
160
POTÊNCIA-100%
140
POTÊNCIA-50%
120
POTÊNCIA[W]
100
80
60
40
20
0
50 100 300 500 1000 2000
CARGA[OHMS]

120
100
POTÊNCIA[W]
80
POTÊNCIA-100%
60
POTÊNCIA-50%
40
20
0
50 100 300 500 1000 2000
CARGA[OHMS]
POTÊNCIA X CARGA(COAG) MONOPOLAR
160
POTÊNCIA-100%
140
POTÊNCIA-50%
120
POTÊNCIA[W]
100
80
60
40
20
0
50 100 300 500 1000 2000
CARGA[OHMS]
POTÊNCIA X CARGA(COAG) BIPOLAR

60
POTÊNCIA-
100%
50 POTÊNCIA-
50%
POTÊNCIA[W]
40
30
20
10
0
10 50 100 300 500 1000
CARGA[OHMS]
CURVAS “TENSÃO EM ABERTO X ESCALA”:
TENSÃO x ESCALA(BLEND1)
7
kVpp-Sem Carga
6
5
TENSÃO[kVpp]
0
0 1 2 3 4 5 6 7 8 9 10
ESCALA
TENSÃO x ESCALA(BLEND3)
7
kVpp-Sem Carga
6
TENSÃO[kVpp]
5
4
3
2
1
0
0 1 2 3 4 5 6 7 8 9 10
ESCALA
TENSÃO X ESCALA(BIPOLAR)
2,5
kVpp- Sem Carga
2
TENSÃO[kVpp]
1,5
0,5
0
0 1 2 3 4 5 6 7 8 9 10
ESCALA
FORMA DE ONDA DA SAÍDA:
Corte 550kHz senoidal

Blend1 550kHz modulada- duty de 33%
Coagulação 550kHz modulada- duty de 19%
Bipolar Coag. 550kHz modulada- duty de 19%
CARACTERÍSTICAS DE SAÍDA:
Carga Potência Nominal

Modo
[Ohms] [W]
Corte 500 350
Blend1 500 150
Blend2 500 130
Blend3 500 110
Coagulação 500 120
Bipolar Coag. 100 60
As potências podem variar em relação aos valores nominais em 20% ou 10W, qual for maior.
NOTA: Forma de medida das potências de acordo com NBR IEC.601-2-2:2001.
Classificação
Classe I - Tipo CF
Alimentação:
110 / 220 (Selecionável)
Consumo:
1400VA (no máximo)
Temperatura Ambiente:
0 - 60oC
Dimensões:
Altura: 16,5cm
Largura: 38,0cm
Profundidade: 37,5cm
Peso: 17,0kg
PROBLEMAS E SOLUÇÕES
Problema Possível Causa Solução

Queima dos fusíveis Trocar fusíveis
1- Liga e não acende
lampada neon da chave Cabo de força Trocar cabo de força
liga/desl.
Chave liga/desl Trocar a chave
Caneta de comando manual Substituir a caneta
2- Liga, mas não aciona
Pedal duplo Substituir o pedal
CORTE ou COAG.
Verificar FET’S Circuito de potência
3- Não aceita comando de Substituir o conjunto de
Teclas do painel
troca CORTE, BLEND. chaves
4- Não aceita comando de
Substituir o conjunto de
seleção bipolar corte ou Teclas do painel
chaves
blend.
Cabo da placa rompida Substituir o cabo
Substituir o conector macho
Conector com problema
5- Dispara alarme de placa e fêmea
neutra constantemente Resistência alta no jack Trocar jack e plug
Uso de placa dupla
Verificar plug da placa
descartável
6- Funciona corte mas não
Lâmpada queimada Substituir lâmpada
acende luz no painel
Pedal em curto Substituir
7- Acionada sempre uma
Caneta de comando em
função CORTE ou COAG. Substituir
curto
Sinalizador com problema Substituir sinalizadores
8- Não dispara alarme de Solucionar o problema de
Conector interno em curto
placa neutra curto ou trocar conector
Selecionado Bipolar Sair do modo bipolar
9- Aceita todos os Caneta, Ativo ou pinça Substituir acessório
comandos, porém não Fusível de alta Substituir fusível
temos nada na saída Circuito de potência Verificar FET’S
10- Potência de saída
reduziu muito, no mesmo Problemas na parte de
Verificar FET’S
ponto selecionado de Potência
potência
11- Não ajusta volume dos Controle de volume Substituir as peças
sons de acionamento Alto-falante Substituir Alto falante
Substituir acessórios ou
12- Não funciona a saída Acessórios
repará-los
Bipolar
Relê interno Verificar Rele
13- Saída sempre com Verificar Potenciometro e
Falha circuito de controle
potência máxima circuito de controle
INTERFERÊNCIAS
O princípio de funcionamento dos bisturis eletrônicos faz com que seja uma fonte emissora de
ruídos; foram projetadas blindagens e filtros no sentido de minimizar estes efeitos; porém
durante a cirurgia o contato do eletrodo ativo com o tecido do paciente, ocorre o faiscamento que
produzirá ruído, e o eletrodo ativo funcionará como uma antena irradiando em todas as direções,
logo, deve-se ter cuidado antes da cirurgia de verificar os equipamentos mais susceptíveis a
interferência.
INTERFERÊNCIAS NO MARCA-PASSOS:
a) Antes de iniciar a cirurgia, confira novamente todas as conexões dos cabos ativos e placa
neutra, para evitar o centelhamento entre metais;
b) Use sempre que possível, instrumentos bipolares;
c) Se for utilizados instrumentos monopolares, posicione a placa neutra o mais próximo possível
do local da cirurgia, evitando sempre que a corrente que circula do ativo para a placa neutra
não passe pelas proximidades do coração.
Aviso 1: Monitore sempre, pacientes com marca-passos, durante a cirurgia.
Aviso 2: Mantenha um desfibrilador, sempre pronto, durante a cirurgia em paciente com

marca-passos.
INTERFERÊNCIA NO MONITOR (ECG):
a) Verifique as conexões do terra do chassis de ambos;
b) Verifique todos os equipamentos elétricos na sala de cirurgia quanto ao aterramento

defeituoso;
c) Quando equipamentos diferentes aterrados em diferentes terras, podem aparecer diferenças

de potencial, que o monitor poderá responder a elas.
INTERFERÊNCIA SOMENTE QUANDO O GERADOR ESTÁ ATIVADO:
a) Verificar as conexões do bisturi, eletrodo ativo, placa neutra, procurando possíveis

centelhamentos.
b) Interferência normalmente é menor para potências menores, logo, caso seja permitido utilize
potências baixas;
BIBLIOGRAFIA
Databook - Linear Circuits - Vol. 3

Texas Instruments.
Databook - Linear 1
National Semiconductors
Databook - CMOS Logic - Rev. 3

Motorola
Databook - Liner
Unitrode
Databook - Power Mosfet

Motorola
Patient Safety in the Use of Electro surgical Devices

U.Pohl
OR male-nurse, Westphalian Wilhelms University, Münster
Patient Safety in the Use of Electro surgical Devices

Wiedner-Heil
DBfk Verband
Principles of Biomedical Instrumentation and Measurement

Richard Aston
Merrill Publishing Company
NBR IEC 60601-1-1 Equipamento eletromédico

Parte 1- Prescrições gerais para segurança
NBR IEC60601-2-2 Equipamento eletromédico

Parte 2: Prescrições particulares de segurança para equipamento cirúrgico de alta
freqüência
ANEXOS
LISTA DE MATERIAIS
APLICAÇÃO COMPONENTES DO PRODUTO POSIÇÃO DE

ITEM QDE UND FABRICANTE
MONTAGEM
DESCRIÇÃO DOS COMPONENTES
1 20 PÇ Abraçadeira nylon; T184 100mm HELLERMMAN
2 1 PÇ Acrílico com 2 furos para cabo de força TECAF
3 1 PÇ Alto-falante 8R 0,25W 50x8,6mm ITECON, RSW
MAXPAR, INDUFIX,
4 2 PÇ Arruela de pressão 1/8" zincada
MARFIX
MAXPAR, INDUFIX,
5 6 PÇ Arruela dentado interno 1/8” zincada
MARFIX
6 1 PÇ Arruela em polietec Ø2mm borne placa LAZA, METALPOR JACK PAINEL
7 2 PÇ Arruela em polietec Ø13mm para borne ativos LAZA, METALPOR ATIVOS
MAXPAR, INDUFIX,
8 8 PÇ Arruela lisa 3/16” latão niquelado
MARFIX
MAXPAR, INDUFIX,
9 4 PÇ Arruela lisa 7/16” latão niquelada
MARFIX
MAXPAR, INDUFIX,
10 2 PÇ Arruela lisa M2,5 latão niquelado
MARFIX
11 1 PÇ Barra conectora sindal de 11 polos SINDAL
12 2 PÇ Barra roscada 3/16"x4 5/8” zincado MAXPAR, INDUFIX
13 1 PÇ Base de fenolite BP-400/300 LAZA, METALPOR
14 5 PÇ Borne polietec fêmea para pino banana BP-400plus METALPOR, LAZA
15 2 PÇ Borne sextavado cromado ativos METALPOR, LAZA
16 2 PÇ Bucha de fenolite lisa ØE15,7xØI 9,3xh2,8mm LAZA, METALPOR RESISTÊNCIA
17 5 PÇ Bucha de fenolite lisa ØE8,2xØI 4,5xh8,2mm LAZA, METALPOR CARTÃO C
LAZA, METALPOR,
18 5 PÇ Bucha de polietec lisa ØE14xØI 9,6xh2mm(Pot)
GISAMAR
LAZA, METALPOR,
19 2 PÇ Bucha de polietec lisa ØE8,7xØI 5xh2mm (Ch Corte/Belnd)
GISAMAR
LAZA, METALPOR,
20 2 PÇ Bucha de polietec ØE10,4xØI 3,6xh4,6mm com rebaixo
GISAMAR
LAZA, METALPOR,
21 2 PÇ Bucha de polietec ØE12xØI 6,6xh2mm com rebaixo
GISAMAR
LAZA, METALPOR,
22 2 PÇ Bucha de polietec ØE12xØI 6,6xh3mm com rebaixo
GISAMAR
LAZA, METALPOR,
23 5 PÇ Bucha de polietec ØE13,8xØI 9,44xh2mm com rebaixo (Pot)
GISAMAR
LAZA, METALPOR,
24 2 PÇ Bucha de pvc ØE 12xØI 6,6xh2mm com rebaixo
GISAMAR
FECOMP,
25 4 PÇ Bucha isolante TO3 Chave Corte/Bend e H-H MUNDSON, RADIO
EMEGE
26 1 PÇ Cabeça de Borne preto 58 GW GW
27 1 PÇ Cabo de força 3x1,5mm² injetado (Metafil) METAFIL
Cabo em silicone branco metaflon 3x24x0,08mm 0334.0253-
28 0,3 M METAFIL
333
29 3,5 M Cabo em silicone de alta 16 AWG 0406703 ISOCAB
30 1 PÇ Caixa metálica BP-400plus ANTONIO AFONSO
31 1 PÇ Cartão BP-400 A TRANSMAI
32 1 PÇ Cartão BP-400 B TRANSMAI
33 1 PÇ Cartão BP-400 C TRANSMAI
34 1 PÇ Cartão BP-400 D TRANSMAI
35 1 PÇ Cartão BP-400 E TRANSMAI
36 1 PÇ Cartão BP-400 F TRANSMAI
37 1 PÇ Cartão BP-400 G TRANSMAI
33
38 1 PÇ Cartão BP-400 H TRANSMAI
39 1 PÇ Cartão BP-400 I TRANSMAI
40 0,01 KG Cola Araldite 10 minutos BRASCOLA
41 0,01 KG Cola super bonder LOCTITE
42 2 PÇ Conector combo-line hermafrodita 0-0152303-5 MOLEX
RELTRONICA,
43 1 PÇ Cabo 4 vias LIGA PLACA E,C
AUTCLIMP
RELTRONICA, LIGA PLACA D,G
44 2 PÇ Cabo 5 vias
AUTCLIMP LIGA PLACA F,D
45 1 PÇ Conector fêmea KFV-50 CELIS
46 6 PÇ Corpo de borne PB 18 sem cabeça BBC
47 1 PÇ Dissipador 183007/180 VETORIAL FETS
48 0,4 M Espaguete Plasterm 6mm preto VETORIAL
SILVERFLEX,
49 1 PÇ Etiqueta autocolante em policarbonato; Alarme
CIRPLAC
SILVERFLEX,
50 1 PÇ Etiqueta autocolante em policarbonato; Ativo/Placa Neutra
CIRPLAC
Etiqueta autocolante em policarbonato; Comando SILVERFLEX,
51 1 PÇ
Manual/Bipolar CIRPLAC
SILVERFLEX,
52 1 PÇ Etiqueta autocolante em policarbonato; logomarca Emai
CIRPLAC
SILVERFLEX,
53 1 PÇ Etiqueta do rack BP-400plus
CIRPLAC
SILVERFLEX,
54 1 PÇ Etiqueta autocolante em policarbonato; Corte
CIRPLAC
SILVERFLEX
55 1 PÇ Etiqueta autocolante em policarbonato; Pedal
,CIRPLAC
SILVERFLEX,
56 1 PÇ Etiqueta autocolante em policarbonato; Coagulação
CIRPLAC
SILVERFLEX,C
57 1 PÇ Etiqueta autocolante em policarbonato; Tampa BP-400plus
IRPLAC
SILVERFLEX,
58 1 PÇ Etiqueta de identificação
CIRPLAC
59 1 PÇ Fusível de vidro grande 10A 250V 20AGF 110Vac FUSIBRAS
60 1 PÇ Interruptor deslizante 10A Mar-Girius HH-401 SF1A3FS1Q MAR-GIRIUS
61 1 PÇ Interruptor unipolar 15A Mar-Girius 29123 M2FT6GDE3G MAR-GIRIUS
62 1 PÇ Isolador de fibra para Dissipador dos Fets BP-400plus TRANSMAI
63 1 PÇ Isolador para borne sextavado com friso preto LAZA
64 2 PÇ Isolador para borne sextavado com friso vermelho LAZA
65 1 PÇ Jack mono cromado cod 79 EMETAL
66 1 PÇ Knob amarelo AD209 com parafuso GW
67 1 PÇ Knob azul AD209 com parafuso GW
68 1 PÇ Knob cinza AD209 com parafuso GW
ALARME COAG
69 3 PÇ Lâmpada 6V; TS40 base TSL cor CL 100mA SADOKIN
CORTE
FECOMP, RADIO
70 1 PÇ Mica isolante para chave seleção corte/blend
EMEGE, MUNDSON
FECOMP, RADIO
71 7 PÇ Mica isolante TO-247
EMEGE, MUNDSON
72 1 PÇ Micro ventilador ref. E9AL pintado VENTISILVA
73 1 PÇ Mola do suporte BP-400plus GOLDMOL
74 4 PÇ Painel traseiro BP-400plus ANTONIO AFONSO
75 4 PÇ Parafuso cabeça chata fenda 3/16”x3/4” zincado MAXPAR, INDUFIX
76 8 PÇ Parafuso cabeça lentilha fenda 5/32”x1/4” latão niquelado MAXPAR, INDUFIX
77 4 PÇ Parafuso cabeça lentilha fenda 5/32”x3/4” latão niquelado MAXPAR, INDUFIX
78 2 PÇ Parafuso cabeça panela philips M2,5x12mm latão niquelado MAXPAR, INDUFIX
79 4 PÇ Parafuso cabeça panela philips M3x10mm latão niquelado MAXPAR, INDUFIX
34
84 2 PÇ Parafuso cabeça redonda fenda 5/32”x21/2” zincado MAXPAR, INDUFIX
85 2 PÇ Parafuso cabeça redonda fenda 5/32”x3/8” zincado MAXPAR, INDUFIX
86 4 PÇ Pé de borracha B200135 Sapata SBR MULTJUNTAS
87 2 PÇ Pino macho 0-0061062-1 MOLEX
88 3 PÇ Pino fêmea 0-0061064-1 MOLEX
89 1 PÇ Placa indicadora de voltagem 110/220 para chave 2x2 H-H SERIMETAIS
90 2 PÇ Porca calota 3/16" latão niquelado MAXPAR, INDUFIX
91 1 PÇ Porca sextavada 1/8” latão niquelado MAXPAR, INDUFIX
95 2 PÇ Porca sextavada M2,5 latão niquelado MAXPAR, INDUFIX
96 15 PÇ Porca sextavada M3 latão niquelado MAXPAR, INDUFIX
FUSIBRAS, MAR-
97 1 PÇ Porta fusível grande; 11050/E
GIRIUS
98 1 PÇ Potenciômetro linear 2K2 CONSTANTA
99 2 PÇ Potenciômetro linear 470R sem chave CONSTANTA
100 1 PÇ Prensa cabo (cabo de força) BP400/300 TRANSMAI
METALTEX,
101 1 PÇ Presilha para rele
SCHRACK
102 1 PÇ Protetor de alumínio para dissipador BP-400plus META
METALTEX,
103 1 PÇ Rele cod. MT321012-12V
SCHRACK
PHOENIX, BC,
104 1 PÇ Resistor carbono 33R/1/4W/5%
PHILIPS
105 1 PÇ Resistor vitrificado 150R/75W ELETELE
106 1 PÇ Resistor vitrificado 250R/75W ELETELE
107 1 PÇ Sinaleiro amarelo LM 012/16 - CUT ACE
108 1 PÇ Sinaleiro azul LM 012/16 - COAG ACE
109 1 PÇ Sinaleiro vermelho LM 021/13 - ALARME ACE
METALTEX,
110 1 PÇ Soquete para rele MT78740
SCHRACK
111 1 PÇ Suporte alto-falante BP400/300plus TRANSMAI
112 1 PÇ Suporte das chaves META
113 2 PÇ Suporte do ventilador META
114 2 PÇ Suporte de encaixe do aparelho ao carro - BP-400plus META
115 1 PÇ Suporte da resistência 75W- BP400/300 TRANSMAI
116 1 PÇ Suporte de fixação BU508A BP-400plus META
117 3 PÇ Suporte de fixação do FET - BP-400plus META
118 1 PÇ Suporte do painel (metálico) BP-400plus META
119 1 PÇ Suporte dos bornes ativos BP-400plus META
120 1 PÇ Suporte dos bornes comando/bipolar BP-400plus META
121 1 PÇ Suporte em PVC para painel BP-400plus META
META, ANTONIO
122 1 PÇ Suporte da base de fenolite - BP-400plus
AFONSO
META, ANTONIO
123 1 PÇ Suporte da base de fenolite frente BP-400plus
AFONSO
124 2 PÇ Terminal olhal 7/16” em latão niquelado MOLEX
VETORIAL,
125 0,1 M Termoretrátil Versafit 3,2/1,6-0
RAYCHEM
VETORIAL,
RAYCHEM
VETORIAL,
RAYCHEM
35
128 1 PÇ Transformador de força BP-400plus TECNOTRAFO
129 1 PÇ Transistor bipolar de potencia BU508A TO218 PHILIPS, FAIRCHILD
130 1 PÇ Trava dos cartões A/B META
APLICAÇÃO CARTÃO A POSIÇÃO DE

MONTAGEM
AVX, PHILIPS,
1 3 PÇ Capacitor cerâmico 100kpF/25V C12,C13C15
EPCOS
C3,C4,C11,C14 (USAR
AVX, PHILIPS,
2 5 PÇ Capacitor cerâmico 470 pF/100V 2 CAPACITORES EM
EPCOS
PARALELO NO C4)
3 4 PÇ Capacitor eletrolítico radial 1000uF/40V ou SD EPCOS, SAMWHA C2,C8-C10
4 1 PÇ Capacitor eletrolítico radial 4,7uF/63V ou SD EPCOS, SAMWHA C7
AVX, EPCOS, ICL,
5 1 PÇ Capacitor poliéster 10kpF/1,6kKV TacF C6
ICOTRON
AVX, EPCOS, ICL,
6 2 PÇ Capacitor poliéster 1kpF/100V C1,C5
ICOTRON
FAIRCHILD, TI,
7 1 PÇ CI 7808 RG3
MOTOROLA
FAIRCHILD, TI,
8 1 PÇ CI 7818 RG1
MOTOROLA
FAIRCHILD,
9 1 PÇ CI LM555 Plástico Oscilador U1
NATIONAL. TI
PHILIPS,
10 2 PÇ Diodo de sinal 1N4148 FAIRCHILD, D1,D2
NATIONAL
PHILIPS,
11 1 PÇ Diodo retificador 1N4004 FAIRCHILD, D3
NATIONAL
HONSONIC,
12 1 PÇ Diodo zenner 15V/1W D4
CRYSTEC
13 4 PÇ Dissipadores MS2315-20-M3-AP-MS MICROSINK RG1,RG3,T1,T2
14 1 PÇ Transformador BU BP-300PLUS/BP400PLUS TRANSMAI TR1
15 1 PÇ Fusível 1A pequeno FUSIBRAS F1
16 1 PÇ Jumper J1
17 4 PÇ Parafuso cabeça panela philips M3x6mm latão niquelado MAXPAR, INDUFIX RG1,RG3,T1,T2
18 0 GR Pasta térmica siliconada RG1,RG3,T1,T2
TP1,TP2,+8V,+18V,
19 5 PÇ Pino teste BSPT-01 CROMAX
TERRA
ELETRO W,
20 1 PÇ Placa A- C.I. fibra de vidro anti-chama BP400plus N/A
CIRMONT, NV
21 2 PÇ Ponte retificadora GI GB L08 TCT CR1,CR2
22 1 PÇ Porta fusível ref 111 52/F para PCI MAR-GIRIUS F1
BOURNS,
23 1 PÇ Trimpot (multivoltas) 5k; 1/2W; 3296X R17
NEOPAC,ELECTRON
BC, PHOENIX,
24 1 PÇ Resistor filme metálico 10K/1/4W R3
PHILIPS
BC, PHOENIX,
25 1 PÇ Resistor filme metálico 10R/3/4W R23
PHILIPS
BC, PHOENIX,
26 1 PÇ Resistor filme metálico 120R/1W; PR01 R12
PHILIPS
BC, PHOENIX,
PHILIPS
BC, PHOENIX,
28 4 PÇ Resistor filme metálico 1K2/1/4W R2,R7,R13,R14
PHILIPS
BC, PHOENIX,
29 1 PÇ Resistor filme metálico 1K8/1/4W R5
PHILIPS
BC, PHOENIX, COLOCAR EM
30 1 PÇ Resistor filme metálico 1M/1/4W
PHILIPS PARALELO COM C1
36
BC, PHOENIX,
31 2 PÇ Resistor filme metálico 220R/1/4W R11,R20
PHILIPS
BC, PHOENIX,
PHILIPS
BC, PHOENIX,
33 2 PÇ Resistor filme metálico 2K2/1/4W R10,R18
PHILIPS
BC, PHOENIX,
34 1 PÇ Resistor filme metálico 2R2/3/4W R25
PHILIPS
BC, PHOENIX,
35 2 PÇ Resistor filme metálico 330R/1/4W R15,R19
PHILIPS
BC, PHOENIX,
PHILIPS
BC, PHOENIX,
PHILIPS
BC, PHOENIX,
38 3 PÇ Resistor filme metálico 470R/1/4W R9,R16,R21
PHILIPS
BC, PHOENIX,
PHILIPS
BC, PHOENIX,
40 1 PÇ Resistor filme metálico 5K6/1/4W R8
PHILIPS
BC, PHOENIX,
PHILIPS
BC, PHOENIX,
42 1 PÇ Resistor filme metálico100R/1/4W R26
PHILIPS
RELETRETRÔNICA,
43 1 PÇ Soquete 8 pinos ref USO 08211 U1
CROMAX, SOMAX
PHILIPS,
44 2 PÇ Transistor BC 548 A TO92 FAIRCHILD,ON Q3,Q4
NATIONAL
PHILIPS,
45 3 PÇ Transistor BC 559 TO92 FAIRCHILD,ON Q1,Q2,Q5
NATIONAL
PHILIPS,
46 1 PÇ Transistor BD 137 FAIRCHILD,ON Q6
NATIONAL
PHILIPS,
47 2 PÇ Transistor BD 435 FAIRCHILD,ON Q8,Q9
NATIONAL
PHILIPS, ON,
48 2 PÇ Transistor bipolar de potencia TIP32C TO220 T1,T2
FAIRCHILD
PHILIPS,
49 1 PÇ Transistor NPN - BC337 TO92 FAIRCHILD,ON Q7
NATIONAL
APLICAÇÃO CARTÃO B POSIÇÃO DE

MONTAGEM
1 3 PÇ Acoplador óptico CNY 21 N TELEFUNKEN PT1-PT3
2 1 PÇ Capacitor eletrolítico radial 1000uF/16V EPCOS, SAMWHA C15
3 3 PÇ Capacitor eletrolítico radial 10uF/50V EPCOS, SAMWHA C12,C21,C25
Capacitor eletrolítico radial 1uF/16Vou100V/10%; B41821 C1,C2,C16,C18,C26,
4 6 PÇ EPCOS, SAMWHA
ou 822 ou SD C27
C3-
AVX, EPCOS, ICL,
5 8 PÇ Capacitor poliéster 100kpF/100V C5,C11,C14,C20,C22
ICOTRON
,C24
AVX, EPCOS, ICL,
6 6 PÇ Capacitor poliéster 10kpF/100V C7-C10,C13,C23
ICOTRON
AVX, EPCOS, ICL,
7 1 PÇ Capacitor poliéster 1kpF/100V C6
ICOTRON
37
AVX, EPCOS, ICL,
8 1 PÇ Capacitor poliéster 220kpF/100V C19
ICOTRON
FAIRCHILD,
9 1 PÇ CI 4001 Plástico U1
PHILIPS, TEXAS
FAIRCHILD,
10 1 PÇ CI LM555 Plástico Oscilador U2
NATIONAL. TI
Conector combo-line hermafrodita de 4 vias 0-0152303-3
11 2 PÇ com 4 pinos macho 0-0061062-1 e 4 pinos fêmea 0-0061064- MOLEX CN2-M,CN3-F
1
PHILIPS,
12 10 PÇ Diodo de sinal 1N4148 FAIRCHILD, D1-D9,D13
NATIONAL
PHILIPS,
13 1 PÇ Diodo retificador 1N4004 FAIRCHILD, D12
NATIONAL
14 2 PÇ Transformador comando manual BP-300plus/BP400plus TRANSMAI T1,T2
15 7 PÇ Jumper J1-J7
16 2 PÇ Pino teste BSPT-01 CROMAX TERRA, +8V
ELETRO W,
17 1 PÇ Placa B - C.I. fibra de vidro anti-chama BP400plus N/A
CIRMONT, NV
18 2 PÇ Rele ML2RC1 6VCC METALTEX RL1,RL2
19 3 PÇ Resistor filme metálico 100R/1/4W PHOENIX R15,R16,R33
20 1 PÇ Resistor filme metálico 10K/1/4W PHOENIX, PHILIPS R27
21 3 PÇ Resistor filme metálico 10R/3/4W PHOENIX R20,R34,R36
22 2 PÇ Resistor filme metálico 15R/3/4W DALE R12,R35
23 1 PÇ Resistor filme metálico 180k/1/4W PHOENIX R14
24 2 PÇ Resistor filme metálico 18K/1/4W PHOENIX R22,R23
25 1 PÇ Resistor filme metálico 1K/1/4W PHOENIX R26
26 4 PÇ Resistor filme metálico 1K2/1/4W PHOENIX R1,R2,R28,R42
27 1 PÇ Resistor filme metálico 1M/1/4W PHOENIX, PHILIPS R24
28 1 PÇ Resistor filme metálico 1M5/1/4W PHOENIX R25
29 2 PÇ Resistor filme metálico 2K2/1/4W PHOENIX, PHILIPS R10,R29
R5,R6,R17,R19,R38,
30 6 PÇ Resistor filme metálico 3K3/1/4W PHOENIX
R44
31 4 PÇ Resistor filme metálico 470R/1/4W PHOENIX R7,R18,R31,R32
R3,R4,R8,R9,R37,R41,
32 7 PÇ Resistor filme metálico 5K6/1/4W PHILIPS
R43
33 2 PÇ Resistor filme metálico 680R/1/4W PHOENIX R11,R30
34 1 PÇ Resistor filme metálico 82k/1/4W PHOENIX R13
RELETRÔNICA,
35 1 PÇ Soquete 14 pinos; ref. USO 14211 U1
CROMAX, SOMAX
RELETRÔNICA,
36 1 PÇ Soquete 8 pinos; ref. USO 08211 U2
CROMAX, SOMAX
PHILIPS,
37 3 PÇ Transistor 2N 2222 FAIRCHILD,ON Q5,Q6,Q8
NATIONAL
PHILIPS,
38 3 PÇ Transistor BC 548 TO92 FAIRCHILD,ON Q3,Q4,Q11
NATIONAL
PHILIPS,
39 1 PÇ Transistor BC 559 TO92 FAIRCHILD,ON Q9
NATIONAL
PHILIPS, ON,
40 5 PÇ Transistor PNP BC327 TO92 Q1,Q2,Q7,Q10,Q12
FAIRCHILD
APLICAÇÃO CARTÃO C POSIÇÃO DE

MONTAGEM
LAZA, METALPOR,
1 4 PÇ Bucha de polietec ØE 8xØI 4xh3mm CN1,CN2
GISAMAR
38
AVX, EPCOS,
2 1 PÇ Capacitor eletrolítico radial 330uF/400V C1
ICOTRON
3 1 PÇ Conector 04 vias CCI 04 - SHS CROMAX N/A
6 2 PÇ Conector 18 vias CCI-18U 401018- ION CROMAX CN1,CN2
PHILIPS,
7 4 PÇ Diodo de sinal 1N4148 FAIRCHILD, D1-D4
NATIONAL
PORCELANA
8 2 PÇ Espaçador cerâmico R2
MORUMBI
9 4 PÇ Flange guia E 00000FF TMF N
10 1 PÇ Fusível 15 A pequeno FUSIBRAS F1
11 13 PÇ Junper J1-J12,J7A
12 4 PÇ Parafuso cabeça chata fenda 1/8”x3/4” latão MAXPAR, INDUFIX FLANGE GUIA
13 4 PÇ Parafuso cabeça redonda philips M3x12mm latão niquelado MAXPAR, INDUFIX CN1,CN2
14 2 PÇ Pino teste BSPT-01 CROMAX GND,+200V
ELETRO W,
15 1 PÇ Placa C - Fibra de vidro anti-chama BP400plus N/A
CIRMONT, NV
16 1 PÇ Ponte retificadora GBPC 3508W terminal para CI TCT CR1
17 4 PÇ Porca sextavada 1/8” zincada MAXPAR, INDUFIX FLANGE GUIA
18 4 PÇ Porca sextavada M3 latão niquelado MAXPAR, INDUFIX CN1,CN2
19 1 PÇ Porta fusível pequeno para C.I. ref 11152/F MAR-GIRIUS F1
RL4,RL1A,RL1B,RL2A
20 7 PÇ Relê ML 2 RC1 6VCC METALTEX
,RL2B,RL3A,RL3B
21 1 PÇ Resistor carbono 27R/3/4W PHOENIX R5
22 1 PÇ Resistor filme metálico 100K/3/4W ROHM R8
23 1 PÇ Resistor filme metálico 10R/3/4W PHOENIX R1
24 1 PÇ Resistor filme metálico 15R/3/4W DALE R3
25 1 PÇ Resistor filme metálico 3R3/10W PHOENIX R2
26 1 PÇ Resistor filme metálico 470R/3/4W PHILIPS R6
APLICAÇÃO CARTÃO D POSIÇÃO DE

MONTAGEM
1 1 PÇ Chave ref SUJ 07108-B ALPS SH1
2 1 PÇ Conector 5 vias macho ref MMP5-S1 MOLEX CN1
3 4 PÇ Diodo emissor de luz MCL-341 led retangular amarelo POLITRONIC LD1-LD4
4 4 PÇ Knob UJ 206001-B GW N/A
ELETRO W,
5 1 PÇ Placa D -Fibra de vidro anti-chama BP400plus N/A
CIRMONT, NV
8 1 PÇ Resistor filme metálico 2K2/1/4W PHOENIX, PHILIPS R1
APLICAÇÃO CARTÃO E POSIÇÃO DE

MONTAGEM
1 1 PÇ Capacitor cerâmico 10kpF/2KV VITRAMON, EPCOS C1
COLOCAR EM
2 1 PÇ Capacitor cerâmico 2k2pF/1kV VITRAMON
PARALELO COM R1
3 1 PÇ Conector 3 vias ref CCI 03 CROMAX CN1
4 6 PÇ Fusível 2A pequeno FUSIBRÁS F1-F6
FECOMP, RADIO
5 6 PÇ Mica para transistor de potência involucro TO-247 FT1-FT6
EMEGE, MUNDSON
39
ELETRO W,
6 1 PÇ Placa E - Fibra de vidro anti-chama BP400plus N/A
CIRMONT, NV
7 6 PÇ Porta fusível pequeno para C.I. ref 11152/F MAR-GIRIUS F1-F6
8 6 PÇ Resistor fio 0,47R/5W; AC05 PHILIPS, PHOENIX R4,R6,R8,R10,R12,R14
10 6 PÇ Resistor filme metálico 22R/2W; PR02 PHOENIX R2,R5,R7,R9,R11,R13
11 1 PÇ Resistor porcelana 10K/10W PHOENIX R3
12 6 PÇ Transistor de potência MTW 10N 100E 1000V ON, MOTOROLA FT1-FT6
APLICAÇÃO CARTÃO F POSIÇÃO DE

MONTAGEM
1 3 PÇ Ampola reed GR93 Metaltex METALTEX RL1,RL3
2 1 PÇ Bobina BP400 da ampola TRANSMAI RL1,RL3
3 5 PÇ Capacitor cerâmico 2k2pF/8kV; Y5F VOLTS C4-C8
4 1 PÇ Capacitor poliéster 10kpF/1,6kKV; TacF EPCOS C3
5 1 PÇ Conector 4 vias MMP4-S1 MOLEX CN1
PHILIPS,
6 3 PÇ Diodo de sinal 1N4148 FAIRCHILD, D1-D3
NATIONAL
ELETRO W,
7 1 PÇ Placa F- Fibra de vidro anti-chama BP400plus N/A
CIRMONT, NV
8 1 PÇ Transformador de RF BP-300plus/BP-400plus TRANSMAI N/A
9 2 PÇ Varistores ref VTR 385 K20 VOLTS VTR1,VTR2
APLICAÇÃO CARTÃO G POSIÇÃO DE

MONTAGEM
KINGBRIGHT,
1 1 PÇ Diodo emissor de luz ref. MCL-441; led retangular verde LD1-LD4
PARALIGHT
2 5 PÇ Interruptor 17101 A2B2CSTE MAR-GIRIUS CH1
3 1 PÇ Placa G - Fibra de vidro anti-chama BP400plus CIRMONT N/A
4 1 PÇ Resistor 10R/1W PHOENIX, BC R1
APLICAÇÃO CARTÃO H POSIÇÃO DE

MONTAGEM
1 2 PÇ Diodo 1N4148 PHILIPS D1,D2
2 1 PÇ Placa H -Fibra de vidro anti-chama; BP-400plus CIRMONT N/A
3 1 PÇ Resistor 560R/1/4W PHOENIX, BC R2
4 1 PÇ Resistor 56R/1W PHOENIX, BC R1
PHILIPS,
5 1 PÇ Transistor BD137 T1
MOTOROLA
APLICAÇÃO CARTÃO I POSIÇÃO DE
MONTAGEM
1 1 PÇ Placa I - Fibra de vidro anti-chama; BP-400plus CIRMONT N/A
NEOPAC,BOURNS,
2 2 PÇ Trimmer (multivoltas) 5k; 1/2W; 3296W ou TP3YA TP1,TP2
ELECTRON
40
A B C D
1 1
TIP 3 2
T1
C3 6 C3 7 1 P / N F- RLB 2 C1 4 1 1 1 1
8 9 A 0 8 A C1 3 5 A C6 6 7 + 8V
P C I: C + 18V R G3
A A 2 R2 A
A A
+ 18V 1 3
5 + VI VO 6
TR 1 G
R1 2 C1 0 R2 5 C1 5
+ 18V 120R C5 CR2 1 0 0 0 u F/ 4 0 V 7808 C1 5 C9
R8 2
R7 C1 0 0 ,1 u F 1 0 0 0 u F/ 4 0 V
5 K6 10nF A
R4 1 K2 Q2
4 -
33K B C5 5 9
8 4 C9
U1
D4 F1 A
1 5 V- 1 W C5 GN D
7 3
R5 1nF 1A
3 GN D
R3 + 18V
10K 1 K8
2 555
5
6
470pF R6
C3 + 18V 560R
1 Q1
2 C1 B C5 5 9
2
1nF
RX
1M
C7 R2
4 ,7 u F 1 K2
A
11
N A- R L B 1
R1 P C I: C
1K R2 2
220R TIP 3 2
+ 18V
T2
+ 18V
+ 18V Q7 B C3 3 7 + 18V
R G1
+ 18V 10R A
A 1 3
VI VO 7
R1 9 Q8 G
B D4 3 5 2 + R2 3 C3 9
R1 5 330R
C1 4 1 0 0 0 u F/ 4 0 V 7818 C1 2 C8
R1 1 C8 2
330R 470pF C1 3 0 ,1 u F
CR1 C2
220R R1 8 0 .1 u F
B C5 5 9 A
R2 4 A
1 0 0 0 u F/ 4 0 V
1 -
R1 3 1 K2 2 K2 12 1
68R C7 GN D
GN D P / R 4 ,R 5 ,R 6
3 1 K2 R1 4 3
P C I: C
Q5 R2 7 A
Q6
Q3 Q4 14
B D1 3 7
B C5 4 8 A C4 B B C5 4 8 A 330R
C1 2
C1 1
R2 0 470pF
C4 A 4 7 0 p F 220R R2 1
470R
D3
R1 6 R1 7
R1 0 R9 D1
1 N4 0 0 4
470R Aj u s t e A
2 K2 470R
13
D2 P / C- RLB 2
P C I: C
GN D 1 N4 1 4 8 Q9
B D4 3 5
100R
R2 6
4 4
PLACA A - BP400PLUS
Pag. 1 / 1
41
A B C D
BP400 - A
C15
+8V
C9
D4 R12
C5
T1
R9
R16
R13
R17
R18
TERRA
C4
R25
R15
C10
Q4
C6
TR1
RG3
Q3 R14
TP1
Q5
R11
U1 C3
CR2 R18
Q2 Q1
CI
R20
C8
R19
C7
Q7
C11
C12
T2
R5 R21
Q8
C14
+18
D1
J1
R23
F1
D2
R2
R6
D9
R22
R7
D3
C2
R8
R27
R1
R24
R3
R4
R26
TP2
C13
RG1
+
CR1
CN1
1
PLACA A - BP400PLSU
TRANSMAI
42
A B C D
+ 8V + 8V
R3
R1 5
5 K6 C1
(+ )
+ 8V 100R
1uF
C1 5
1000uF
R5 P T1 C1 4
4 1
0 ,1 u F
B C3 2 7 3 K3 R7
B 3 2
Q1
1 8 Q3 470R 1
B C5 4 8 R8
P / C- RLB 3 R1
5 K6 C4
1 K2
0 ,1 u F + 8V
B
7 C2 7
P / N F- RL2 A + 8V 1uF
P C I: C R3 4
10R
D1 2
(+ )
1 N4 0 0 4
R4 3 T1
5 K6 C1 7 D1
B C3 2 7 1uF R1 0
1 5 R4 4 C7 P1
2 K2 0 ,0 1 u F
Q1 1 S C1 2
RL2 3 K3
R1 8
B B C5 4 8 10uF
470R
Q1 2
9 CN2 - M
7 P2
Q5 2
P / P C I: C 2 N2 2 2 2
C3
R4 2 R4 1 1
0 ,1 u F
D4 - RL4
1 K2 5 K6 D8 3
+ 8V R1 1
1uF
C1 8
680R R1 2
+ 8V 15R
C2
1uF
2 B R4 R6
2
D2
(+ )
17 + 8V
1 N4 1 4 8
18 5 K6 3 K3 Q4
P T2 R1 6
4 1
B R3 2 100R
B C3 2 7 3 2
10 Q2
C1 1
B C5 4 8
0 ,1 u F
P / P C I: C 470R
R9
5 K6
R L 2 A/ R L 2 / D 2
C5
R2
1 K2
0 ,1 u F
B
1 15
1 N4 1 4 8 21
2 16
T2 2 P L AC A C B + 8V
B
C2 3 CN3 - F
1 5 R R3 5 0 ,0 1 u F D5 R3 1 19 4
470R 1 13 17
2 N2 2 2 2
Q8 14
C2 5 C2 2 20 RL1
10uF B
C2 1 0 ,1 u F 16
R2 9 10uF
2 K2 3
18 R2 4
10R B
R3 6 1M
22
4 8
U2
RL1
R3 0
D6
+ 8V 680R 20 7
1 N4 1 4 8
3
R3 5
D7 R2 6 1 M5
3 P T3 0 ,1 u F 3
1 N4 1 4 8
5 K6 4 1 1K
2
B C3 2 7 R3 7 B C3 2 7
1uF
C2 6
C2 0 5 6
3 2 1 N4 1 4 8
R3 8 Q7 C2 9
B C5 5 9 100R + 8V D9 555 0 ,2 2 u F
3 K3 R3 3 C1 6 1
0 ,1 U F 1
Q1 0
4
R2 8 D3
Q9 3 V 1 N4 1 4 8
0 ,0 1 u F C R2 3
13
10K
R2 7
1 K2 C1 0 C 0
R1 7
5 18K
C2 4
D1 3
D4
0 ,1 u F
Q6 6 C8
3 K3 U1 1 N4 1 4 8
0 ,0 1 u F
RL1
RL2
2
4 4001
180K
2 N2 2 2 2 R1 9 R1 4
10
3 K3
12 R2 2
C1 6 12 1
12 1
11
C6
B 18K
1nF
9
82K
B RL2 8
P / P C I: C 7 C9
0 ,0 1 u F
C- RL3 A B R2 0 R1 3 0 ,0 1 u F
1 7
5 1
4 10R
4
C1 7 C1 3
PLACA B - BP400PLUS
Pag. 1/ 1
43
A B C D
D5 C22
+8V Q8
BP400 - B
TERRA
C23
R29 C25
C21
R31
R35
R30
TRANSMAI
C15 C20
R36
C26 Q9 T2
D6
D13 R38 R33
R37 R27
CN2 - F
Q10
J7
Rl1
R24 R26
J6 C24
J5
PT3
R25 Q5
C7
Rl2 D8
U2 1 1
C27
C18
R12
R26
Cn2 - M
C12
D3 R18
R11
C19 R10
3 2
R17
C10
R23 C2 Q4 T1 C11
D9
C9 R4
R32
R16
R34
D4 U1 R14 R22 PT2

R9
Q2
Q7 R6
R19
R2
J3 C5
D7 C17
C8
C13 D2
J1
R44 R4
J4
Q6 R13
C14
R15
Q12 R43 C11 C3
C16 D1
R20 R42 C1 Q3
R3
Q1
C6
R5
J2
R1 R8 PT1
R7
D12
Cn1 C4 18
PLACA B - BP400PLUS
TRANSMAI
44
A B C D
36 RL3 B
A8 A1 6 - A1 7 A1 5 A1 8
C C O R TE B8
RL2 A
D1
1 6 1 RL1 1 N4 1 4 8
1
D1
1 C C
37 C 3 4 RL1 A
A9
C B7
R2 C
RL2 A C O AG.
11
RL1 A 3 R3
GN D
D2
RL2
C RL2 A 1 N4 1 4 8
RL2 B
24
A1 0
+ 8V
3 3 C 3 C 3 C B1 0
C
1 C 3 5 2
+ 18V
34
C
C AN E TA
24 B9
2 RL3 A RL4 2
R1
R9 RL3
10R
D3
680R
1 N4 1 4 8 RL4 1 N4 1 4 8
D4
RL3 B
23
C GN D
GN D
RL3 A
RL1 B B1 2
C
38 + 200V
C 2
A1 1 R3 C
5
28
+ 4 15R
C
C1
C R8
A1 100K CR1 3
7
3 3 0 u F/ 4 0 0 V
3 F1
3
C
- B1 1
16
1
C 10A C
22
8 40
A2
B5
17
C
A3 C 2 C 2 C 3
7 9 0
+ 8V + 18V 2
C 6
C
9
A4
R4
R5
R6
47R
27R
1 C
1
470R
C C 3 2 PLACA C - BP400PLUS
5 9
RL2 B
4 C Pag. 1 / 1 4
10
A5
A6 A1 2 A1 4 A1 3
A7
45
A B C D
E B C GATE LAMP. POT
BU508A CORT/COAG. CORTE/COAGUL.
R1
11 12 13 14 16 17 18 19 20 21 22 R3
J1
BP400B 18 23 24 25 26 27 28 29 30
CN1 1 18
D3 R9
D4 31 LED
RL1A J12
D1
J7
J11 32 RL1
R2 J10
J9 33 RL3
J8 34 BIPOLAR
10VAC
9 10
RL3A RL2
RL3B
35
RL4
RL2B
8
36
20VAC
RL2A
7
37
RL1B
6
38
RESET
5
D2
39
PLACA TECLADO
C1 J6
J5
4
CN2 BP400A 40
18
+200V 130AC
J5
CR1 18
GND
1
+ +200V J7
CN3
F1
R8
GND
TRANSMAI
R6
R5
R4
TRANSMAI
PLACA C - BP400PLUS
46
A B C D
1 1
DREN O
C1 R3
P L AC A F ( a )
10k E
1 0 kpF
E
C1 4
GATE
F1
2A
F2
2A
F3
2A
F4
2A
F5
2A
F6
2A
2 2
CX
R1
10k
F T1 F T2 F T3 F T4 F T5 F T6
2 ,2 k p F
R2
R5
R7
R9
22R
22R
22R
22R
22R
R1 1
22R
R1 3
M TW1 0 N 1 0 0 E M TW1 0 N 1 0 0 E M TW1 0 N 1 0 0 E M TW1 0 N 1 0 0 E M TW1 0 N 1 0 0 E M TW1 0 N 1 0 0 E
R4
R6
R8
R1 0
R1 2
R1 4
0 ,4 7 R
0 ,4 7 R
0 ,4 7 R
0 ,4 7 R
0 ,4 7 R
0 ,4 7 R
C1
GN D
3 TE R R A 3
PLACA E - BP400PLUS
4 Pag. 1 / 1 4
47
A B C D
A B C D
C4
C1
C2
2 ,2 n F
RL3
1 1
S2
CN2
B
B IP O L AR
C5
VR 1
2 ,2 n F
2
P L AC A B
P1
C3
10nF
2 ,2 n F
P L AC A 1 CN3 - M
VR 2
C8
CN2
2 A
2
S1
2 ,2 n F
C1
C2 C AN E TA 1 CN2 - F
C6
RL2 P L AC A B
CN1
C3 3 1 2 ,2 n F
C1 ATIVO
C2
C7
RL1
C3 5 2
ATIVO S
3 3
3
C3 2
RL1
RL2
RL3
D1
D2
D3
C4 0 4
PLACA F - BP400PLUS
4 Pag. 1 / 1 4
48
A B C D
TRANSMAI :
R3
:
DRENO
R13
GATE
TERRA
R12
R2
R9
R1
R11
R7
R5
CN1
R8
R14
R6
R10
R4
F1
F6 F5 F4 F3 F2
FT6 FT5 FT4 FT3 FT2 FT1
PLACA E
TRANSMAI
PLACA
RL1 ATIVO
C7
C8
C6
RL1
C5 D1
D2
ATIVO
RL2
S1
RL2 CANETA
+ VTR1
CANETA
VTR2
C4
D3
BIPOLAR
RL3
RL3 BIPOLAR
P1 C3
CN2
B
CN1
A
1
PLACA F
PLACA E, F -BP400PLUS
TRANSMAI
49
A B C D
R1
1 C3 9
2 K2 LED1 D
1 1
C O R TE AM
1 4
2 3
2 C3 8
LED2 D
1 4 AM
B LEN D1
2 3
2 R2
2
39K LED3
1 4 AM
B LEN D2
2 3
R3
LED4
22K
AM
1 4 5 C4 0
3 B LEN D3 D
2 3 GN D 3
R4
4 C3 6
10K D
3 C3 7
D
PLACA D - BP400PLUS
4 Pag. 1 / 1 4
50
A B C D
A B C D
1 1
M O N O P O L AR
C3 CH1
10R
C1
C2
R1 C1 5
B IP O L AR
2 2
LD1
LD2
C3 4
VE R D E
B IP O L AR
M O N O P O L AR
LD1
LD2
C3 1
3 3
PLACA G - BP400PLUS
4 Pag. 1 / 1 4
51
A B C D
A B C D
1 1
B 1 0 ( VD ) A7 ( B R ) RELE( CZ ) RELE( LL) TE R R A( AZ )
5 1 2 3 4 CN1
R2
R1
560R
560R
1 N4 1 4 8
2 2
D2
D2
1 N4 1 4 8
T1
VAL
B D1 3 7
0 ,1 U F
3 3
PLACA H - BP400PLUS
4 Pag. 1 / 1 4
52
A B C D
A B C D
1 1
C2 8
P T1
470R
5K
AJ U S TE N IVE L
M AX IM O C O R TE
2 2
P T2
5K
C2 7
AJ U S TE
C U R VA
C2 6
3 3
P L AC A I- B P 4 0 0 p lu s
4 Pag. 1/ 1
4
53
A B C D
+18V
R1
R4 R3 R2
1
CN1
2 CH1
3
4
TERRA 5
LD4 LD3 LD2 LD1

BLD3 BLD2 BLD1 PURO
PLACA D
PLACA G
PLACA H
PLACA I
PLACA D,G,H,I -BP400PLUS
TRANSMAI
54
A B C D
C1 5 C1 6 C1 7 C1 8 C1 9 C2 4 C2 3 C2 5 C2 2 C2 1 C2 0
C O AGU L AC AO
AL AR M E C O R TE C O AGU L AC AO
1 8R som
1
1 2
VO L U M E 6V 6V 6V
2 K2
C O R TE
1 2
C2 8
C O AGU L AC AO
470R 5
F5
F 4
3
1 0 A- 1 1 0 VAC
REDE AM
2 C7 2
110 PR
N
AM
C8
33R
V P1
AZ
C9
VM AZ
C1 0
220
C4
C2 9
C3 0 RELE:CP 3 RC2 / 1 1
VM
C3 S O Q U E TE
VD
9
C1 3 11
MR 8
BU5 0 8
VD 7
C1 2 P2 6
BR 5
3 3
AZ 3
C H AVE H H
1
C1 1
VIS TA TR AS E IR A CZ 4
P L AC A E
CN2 - B
2 5 0 R/ 7 5 W
P L AC A F
VD PR VM AZ
C5
3 5
+ 200
1 5 0 R/ 7 5 W
4 C2 4
4
C O M P O N E N TE S E X TE R N O S B P 4 0 0 P L U S
C6 P a g .1 / 1
F N
55
A B C D
A B C D
S AID A
C O M AN D O CN2 - M
M AN U AL
BP400B BP400A BP400H
1 1
CN3 - F
S AID A
P L AC A
CN1 CN2
36
S AID A
250R 37
BP400E 1 BP400D
BP400F 38
ATIVO 75W 14
39
40
5 26
27
2 150R BP400C BP400I 2
S AID A 28
75W
B IP O L AR
6
34
31
BU5 0 8 A 11 12 13 15 BP400G
L IGAC O E S C AR TAO B P 4 0 0 C
18 19 23 24 25 20 21 22 10 9 8 7 3 4
P IN O P IN O P IN O
1 TE R R A 16 VO L U M E 31 L E D M O N O P O L AR
C
2 + 200 17 VO L U M E 32 C AR TAO F ( P IN O 3 ) NA RELE
NF
3 1 3 0 VAC 18 S IN AL . AL AR M E 33 C AR TAO F ( P IN O 1 )
S IN AL E IR O S E X TE R N O
3 4 1 3 0 VAC 19 S IN AL . AL AR M E 34 C AR TAO G 3
5 + 200 20 P E D AL C O R TE 35 C AR TAO F ( P IN O 2 ) AL AR M E 10A
P E D AL TR AF O
CUT
6 1 5 0 R ( E X T) 21 P E D AL C O AG. 36 C AR TAO D ( P IN O 4 )
C O AG
7 2 0 VAC 22 C O M U N P E D AL 37 C AR TAO D ( P IN O 3 )
C H AVE 1 1 0 / 2 2 0
8 2 0 VAC 23 C O M U N S IN AL . 38 C AR TAO D ( P IN O 2 )
9 1 0 VAC 24 S IN AL . C O R TE 39 C AR TAO D ( P IN O 1 )
10 1 0 VAC 25 S IN AL . C O AG. 40 C AR TAO F ( P IN O 4 )
11 B U 5 0 8 A( E ) 26 C AR TAO I 40 C AR TAO D ( P IN O 5 )
D IAGR AM A E L E TR IC O B P 4 0 0 P L U S
12 B U 5 0 8 A( B ) 27 C AR TAO I
4 Pag. 1/ 1 4
13 B U 5 0 8 A( C ) 28 C AR TAO I
14 GATE ( C AR TAO E ) 2 9 P O TE N C . C O AG.
15 + 8 VD C 30 P O TE N C . C O AG.
56
A B C D
DIAGRAMA DE MONTAGEM
1- Montagem do painel frontal externo:
Paineis de policarbonato
2- Montagem do painel frontal interno:

COAG. CARTÃO D CUT
AZ AM PR
BR BR AZ
CATÃO G
VM 15 BR
CZ 34
BR 31
CZ
CZ
BR BR
33R
AZ AM
VM
AZ AM
BR
BR AM AZ SILICONE
SILICONE
SILICONE
Borne Sextavado
2x Isolador p/borne sextavado friso vermelho-polietec

Porca p/jaque mono
Isolador p/borne sextavado friso preto-polietec
Conector KFV50
2xArruela 13mm-polietec
Cabo Pedal
2x Arruela 7/16”
Cabo Ativo
ip olar
ne b
Bor
Porca KFV50
Cabo Comando
Manual 2x Porca sextavada 7/16”
Arruela 2,0mm- Polietec-
p/borne sextavadofriso preto
Cabo bipolar Jaque Mono
Obs: As montagens iguais não estão identificados.
57
3- Vista frontal interno após a montagem:
4- Montagem do cartão E no dissipador:
Paraf.M3 x 10
Suporte
Cartão E
Mica
Fixar a fibra de vidro no
O dissipador com Super
VIDR Bonder
DE
RA Dissipador
FI B
58
5- Montagem do BU508:
Suporte
Observação: Cor dos
Transistor
fios de ligação
Marrom
Azul
Preto
Mica
6- Montagem do painel traseiro:

Porta fusível
BR
BR
Vermelho
CHAVE 110/220
JUMP
Marrom
AZ
VD VM
Espagueti termo retratil
PR
Trafo
Marrom
VD
(Borne terra)
Entrada cabo Roxo
de força
7- Vista da após integração da trasseira, dissipador e cartão F:
Ventilador
Cartão BP400F Auto-falante

Relê
59
8- Vista superior do bisturi pré-montado:
Relé a vácuo
Cartão Bp400C
Transformador de força
9- Vista do bisturi antes do fechamento da tampa:
10- Vista do bisturi fechado:
60

Bisturi Eletrônico

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Bisturi Eletrônico

Enviado por

Direitos autorais:

Formatos disponíveis

BISTURI ELETRÔNICO

Registro no M.S.: AM-80052640014

Transmai Equipamentos Médicos Hospitalares Ltda.

Capítulo 1 – Informações Gerais

Nota de propriedade .............................................................................. 3

Escolhendo o local ................................................................................ 7

Capítulo 3 – Descrição do funcionamento

Equipamentos e ferramentas ................................................................. 14

Lista de materiais ................................................................................... 33

A TRANSMAI reserva-se o direito de fazer as alterações que julgar necessárias no

A Transmai Equipamentos Médicos Hospitalares Ltda, declara a garantia nula e sem

Observar que, o consumidor que não apresentar a Nota Fiscal de Compra do

A Transmai Equipamentos Médicos Hospitalares Ltda, obriga-se a prestar os serviços

- Risco de choque elétrico/tensão perigosa

- Terra de prot eção

- Equipamento tipo CF/Saída protegida contra descarga de desfibrilador

F - Equipamento com saída isolada

- Alarme de placa neutra

CUT - Corte/Blend Ativado

COG. - Coagulação/Bipolar Ativado

ALARME - Sinalização de alarme

- Escala de controle de potência Coagulação/Bipoalr

- Escala de controle de potência do Corte/Blends

SUPORTE TÉCNICO E MANUTENÇÃO

Um local adequado para o bisturi ajuda a assegurar um funcionamento sem problemas.

Longe de fontes de calor.

RISCO DE CHOQUE ELÉTRICO: Não remova a tampa do bisturi. Além de tensões

É importante que as instruções de operação que acompanham este ou qualquer outro

A eletrocirurgia utiliza RF (rádio freqüência) para cortar e coagular o tecido; portando

Unidades eletrocirúrgicas devem ser usadas com cuidado na presença de marca-passo

O risco de uma queimadura eletrocirúrgica pode ser reduzido colocando-se estes

Acessórios ativos, descartáveis e placa neutra, antes de utilizá-los leia as instruções, os

Quando da utilização de “aspirador de coaguladores”, tenha certeza de que a parte

AVISO No 4: Inspecione constantemente canetas e cabos da placa neutra

AVISO No 5: O tom de ativação é uma importante característica de segurança. Não

AVISO No 6: Verifique sempre o perfeito contato mecânico e elétrico entre

AVISO No 7: Coloque sempre pasta condutora entre a placa neutra e o paciente e

AVISO No 8: Condições potenciais de risco poderão ocorrer, quando acessórios

AVISO No 9: Verificar sempre o MODO SELECIONADO: Monopolar ou Bipolar,

RESUMO DE CUIDADOS BÁSICOS

Para fins de descrição de funcionamento do BP-400 PLUS, dividiremos o bisturi em

Fonte regulada + 8 VDC ( cartão BP400A)

FONTE REGULADA + 8VDC (CARTÃO BP 400A)

FONTE REGULADA + 18 VDC (CARTÃO BP 400A)

FONTE NÃO REGULADA + 200 VDC (CARTÃO BP 400C)

GERADOR DA FREQÜÊNCIA FUNDAMENTAL (CARTÃO BP 400A)

Ela é gerada pelo circuito multivibrador astável formado pelos transistores Q3 e Q4 e

GERADOR DE MODULAÇÃO BLEND E COAG (CARTÃO BP

PRÉ AMPLIFICADOR DE RF (CARTÃO BP 400A)

CIRCUITO DE PLACA NEUTRA (CARTÃO BP 400B)

A fonte de alimentação é gerada através do circuito oscilador, formado pelo transistor

CIRCUITO DE COMANDO MANUAL (CARTÃO BP 400B)

A fonte de alimentação é gerada através do circuito oscilador, formado pelo transistor

CIRCUITO GERADOR DE TOM DE ALARME,SOM DE CORTE E

O circuito integrado U2 é o responsável pela geração do tom do alarme.

CIRCUITO AMPLIFICADOR DE POTÊNCIA (CARTÃO BP 400E)

CIRCUITO DE SAÍDA (CARTÃO BP 400F)

RL1 comanda a ampola do ativo.

Para diagnosticar e realizar a manutenção são necessários alguns equipamentos e ferramentas,

Multímetro digital - volts/ohms/amp, 10Mohms de impedância de entrada ou similar

Medir a resistência de isolação entre o pino de entrada da rede e o terra do gabinete.

Ajustar megohmetro em 1000Vdc, a medida deve ser 100MΩ
