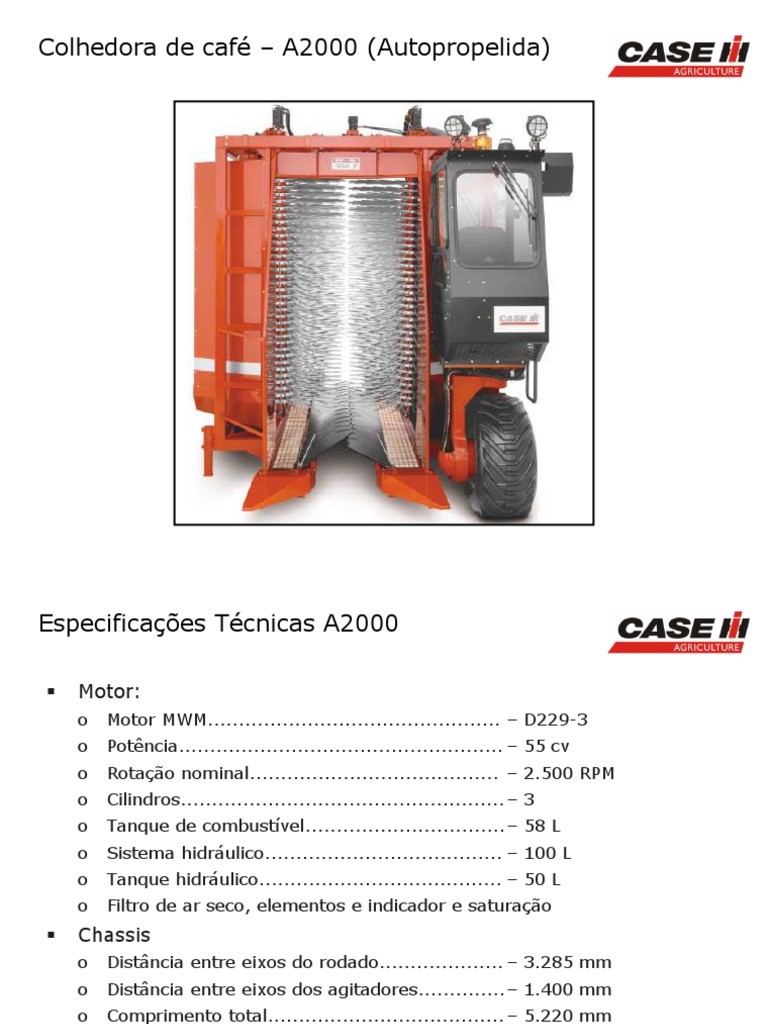

Motor:
o Motor MWM............................................... – D229-3
o Potência.................................................... – 55 cv
o Rotação nominal........................................ – 2.500 RPM
o Cilindros.................................................... – 3
o Tanque de combustível................................ – 58 L
o Sistema hidráulico...................................... – 100 L
o Tanque hidráulico....................................... – 50 L
o Filtro de ar seco, elementos e indicador e saturação
Chassis
o Distância entre eixos do rodado.................... – 3.285 mm
o Distância entre eixos dos agitadores.............. – 1.400 mm
o Comprimento total...................................... – 5.220 mm
o Altura total................................................ – 3.270 mm
o Largura operacional.................................... – 3.500 mm
Especificações técnicas A2000
Demais Características:
o Peso total................................................... – 4.1 ton
o Declividade de trabalho................................ – 15%
o Número de operadores necessários................ – 1
o Velocidade máxima...................................... – 9 km/h
o Consumo.................................................... – 5 litros/h
o Altura de colheita (máxima).......................... – 3.200 a 3.800 mm
o Espaçamento entre linhas (mínimo)............... – 2.800 mm
o Transportador lateral giratório manual............ – bica a granel
Colhedora de café – TCX2100 (Tracionada)
Especificações técnicas TCX2100
Chassis
o Comprimento total................................................ – 4.600 mm
o Altura total.......................................................... – 3.500 mm
o Ajuste de altura.................................................... – 475 mm
o Largura operacional.............................................. – 3.550 mm
o Largura de transporte............................................ – 2.950 mm
Trator
o Potência necessária............................................... - 75 cv (55 kW)
o Rotação da tomada de força................................... - 540 RPM
o Velocidade de deslocamento mínimo........................- 0,6 km/h
o Potência mínima na tomada de força....................... - 40 cv (29 kW)
o Capacidade de levante........................................... - 2.000 kg
o Número de estrias da tomada de força..................... - 6
o Largura máxima................................................... - 1.500 mm
o Conector elétrico.................................................. - 25 A
Especificações técnicas TCX2100
Demais Características:
TCX2100
Tópicos de segurança
TCX 2100
Paletas móveis
Há dois sopradores:
No final dos transportadores
horizontais existe um, e outro
no final do transportador
transversal.
Sopradores
1. Indicador da temperatura do
motor
2. Interruptores das luzes
externas
3. Interruptor do sinalizador
rotativo
4. Botão de partida auxiliar
Segura o botão antes de dar a
partida a fim de evitar
desgaste prematuro da bateria
e solenóides
5. Chave de ignição
6 Interruptor do limpador do pára-
brisa
7. Interruptor da buzina
8. Luz indicadora da pressão do
óleo do motor
9. Luz indicadora de carga do
alternador
Controles da colhedora
26
Painel de controle – TCX2100
Potenciômetro de variação
da rotação do rolo agitador
(0 a 900 rpm)
Freios
Botão auxiliar
Chave de partida
Ligando o motor
Botão auxiliar
Chave de partida
Ligando o motor
Agitação Acelerador
Dirigindo a colhedora
Velocidade da colhedora:
controlada pela alavanca de
controle de tração, que pode
ser verificada no velocímetro.
Velocímetro: só trabalha se o
interruptor dos transportadores
estiver ligado.
Dirigindo a colhedora
A velocidade da máquina,
durante a colheita, poderá
afetar a qualidade do trabalho
que está sendo executado.
Aumentando ou diminuindo a
rotação do motor (RPM),
também alteramos a
velocidade da máquina.
Ajustando a altura da máquina
15% max
Operando os rolos agitadores
Alavanca
de controle
Tacômetro
Operando os rolos agitadores
Parafuso de ajuste
Manutenção – Transportadores Verticais
Parafuso de ajuste
Manutenção – Palhetas móveis/Molas de tração
Limpa
Água de
9,5 litros desmineralizada com CASE IH
arrefecimento
anticorrosivo
CNP – 07/80
Conforme
Óleo Diesel 58,0 litros Índice de cetano>40
especificado
centrifugado CNP 04
100,0 litros
Óleo Hidráulico Akcela AW Hydraulic
Tanque = 50,0 CASE IH
100
litros
Graxa automotiva
Mancais Diversos 3,7 litros Ackela Multi-purp CASE IH
251H EP
Manutenção
MANUTENÇÃO DIÁRIA
VERIFICAR/
Ponto de Manutenção TROCAR TORQUE ENGRAXAR LIMPAR
AJUSTAR
Telas de proteção do radiador de óleo X
Telas de proteção do soprador
Hastes de agitação X
Molas e palhetas recolhedores X
Nível de óleo hidráulico
Aperto do suporte da bomba acoplada no trator (TCX) X
Suporte do cambão (TCX) X
Vacuômetros
Mangueiras hidráulicas
Invólucros de fiação elétrica
Filtro ar - indicador de saturação (A2000)
Nível de água (A2000)
Nível de óleo do motor (A2000)
Manutenção
MANUTENÇÃO SEMANAL
VERIFICAR/
Ponto de Manutenção TROCAR TORQUE ENGRAXAR LIMPAR
AJUSTAR
Correntes agressão e agitação
Correntes transportador horizontal
Correntes transportador vertical
Esteira transportador trasnversal
Esteira transportador lateral X
Nível do óleo das Caixas de Engrenagens X
Pinos, buchas, braços e articulações X
Mancais dos eixos agitadores
Rolamento dos rolos transportadores
Articulação do cambão (TCX)
Sistema de segurança elétrico (A 2000)
Eixos agitadores sincronizar X
Pressão dos pneus X
Parafusos das Rodas
Parafusos dos Eixos Agitadores (contrapesos)
Manutenção
MANUTENÇÃO - 35 HORAS
VERIFICAR/
Ponto de Manutenção TROCAR TORQUE ENGRAXAR LIMPAR
AJUSTAR
Óleo da caixa de engrenagem da agitação
Óleo da caixa de engrenagem da agressão
Óleo da caixa de engrenagem da reversão
Óleo do cubo de rodas ( A 2000)
Óleo do motor (A2000)
Filtro de combustível do motor (A2000)
Filtro de Sucção (A2000)
Filtro de Retorno
Manutenção
Tanque
Hidráulico
Manutenção – Localização dos Filtros Hidráulicos
Filtro de
Tela Filtro de
(interno) Sucção
Manutenção – Caixas de agitação
Graxeiras na
traseira do
Transportador
Lubrificação – Eixos Agitadores
Graxeiras
Manutenção – Sistema de óleo do motor
Óleo e Capacidade:
o 7 litros com filtro
o Use um óleo que esteja
conforme o especificado na
tabela.
Verifique o nível de óleo
diariamente através da vareta
medidora 30 minutos após ter
desligado o motor. O óleo deve
estar entre as marcas de Vareta de
mínimo e máximo da vareta nível de óleo
medidora.
Manutenção – Sistema de refrigeração
Tanque Tanque
Manutenção – Sistema de Combustível
Trocando o Filtro:
o A troca do filtro deverá ser feita
a cada 250 horas.
Esvaziando:
o Diariamente verifique se há
depósito de água e elimine-a
através do sifão de dreno.
Filtros de
Combustível
Sifão do
Dreno
Transporte
