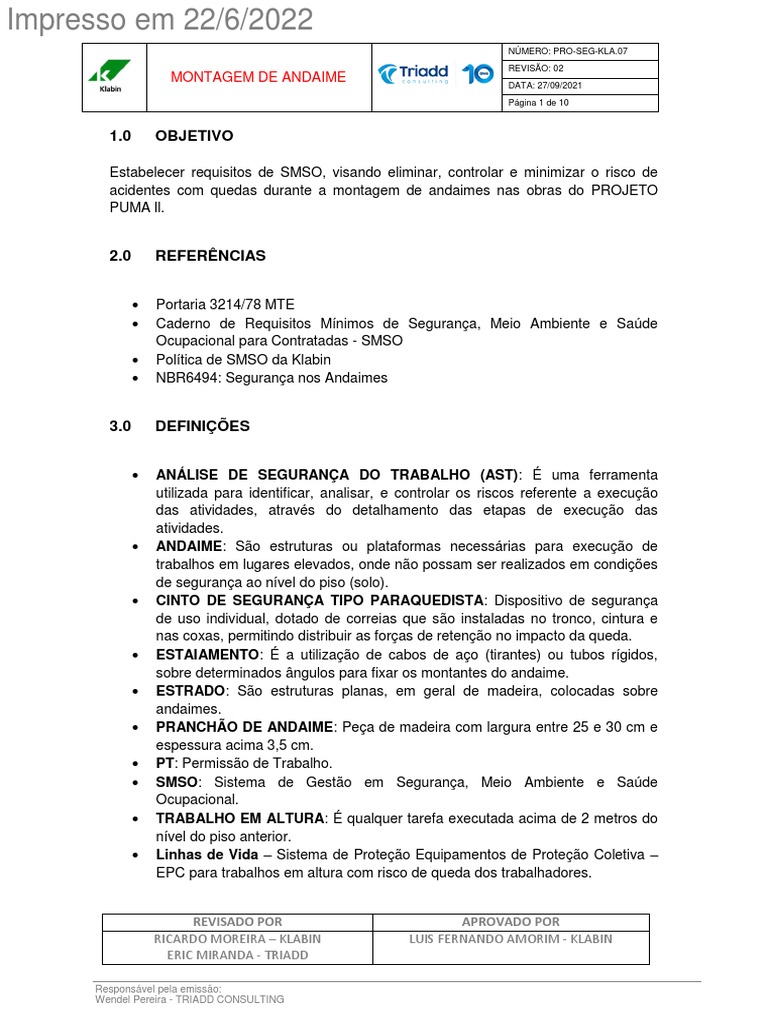

Impresso em 22/6/2022

NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 1 de 10

1.0 OBJETIVO

Estabelecer requisitos de SMSO, visando eliminar, controlar e minimizar o risco de

acidentes com quedas durante a montagem de andaimes nas obras do PROJETO
PUMA ll.

2.0 REFERÊNCIAS

 Portaria 3214/78 MTE

 Caderno de Requisitos Mínimos de Segurança, Meio Ambiente e Saúde
Ocupacional para Contratadas - SMSO
 Política de SMSO da Klabin
 NBR6494: Segurança nos Andaimes

3.0 DEFINIÇÕES

 ANÁLISE DE SEGURANÇA DO TRABALHO (AST): É uma ferramenta

utilizada para identificar, analisar, e controlar os riscos referente a execução
das atividades, através do detalhamento das etapas de execução das
atividades.
 ANDAIME: São estruturas ou plataformas necessárias para execução de
trabalhos em lugares elevados, onde não possam ser realizados em condições
de segurança ao nível do piso (solo).
 CINTO DE SEGURANÇA TIPO PARAQUEDISTA: Dispositivo de segurança
de uso individual, dotado de correias que são instaladas no tronco, cintura e
nas coxas, permitindo distribuir as forças de retenção no impacto da queda.
 ESTAIAMENTO: É a utilização de cabos de aço (tirantes) ou tubos rígidos,
sobre determinados ângulos para fixar os montantes do andaime.
 ESTRADO: São estruturas planas, em geral de madeira, colocadas sobre
andaimes.
 PRANCHÃO DE ANDAIME: Peça de madeira com largura entre 25 e 30 cm e
espessura acima 3,5 cm.
 PT: Permissão de Trabalho.
 SMSO: Sistema de Gestão em Segurança, Meio Ambiente e Saúde
Ocupacional.
 TRABALHO EM ALTURA: É qualquer tarefa executada acima de 2 metros do
nível do piso anterior.
 Linhas de Vida – Sistema de Proteção Equipamentos de Proteção Coletiva –
EPC para trabalhos em altura com risco de queda dos trabalhadores.

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 2 de 10

4.0 RESPONSABILIDADES

4.1 CONTRATADA

 Cabe a CONTRATADA com apoio do SESMT e QUALIDADE garantir a

elaboração e treinamento de um procedimento de montagem e desmontagem
de andaime para a equipe de montadores de andaime, a CONTRATADA
poderá utilizar procedimento operacional da própria empresa, desde que,
contemple as etapas de montagem e riscos com suas medidas de controle
aplicáveis;
 Cabe a CONTRATADA deve garantir que não haja a entrada e/ou uso de
andaime de madeira e de quadro no Projeto, pois é proibido o uso destes tipos
de andaime no PROJETO;
 Cabe a CONTRATADA através da Liderança e SESMT garantir que andaimes
do tipo rodízio, seja utilizado em piso nivelado e tenha projeto aprovado por
profissional habilitado e que não seja executada a atividade por ajudantes ou
serventes, somente função montador de andaime;
 Cabe a CONTRATADA cumprir este procedimento e comunicar qualquer
situação adversa à GERENCIADORA DE SMSO;
 Cabe a Liderança e SESMT da CONTRATADA garantir que não haja a prática
de transporte manual (estilo formiguinha é PROIBIDO) de materiais do
andaime durante a montagem e desmontagem, obrigatório a instalação de pau
de carga com roldana e corda;
 Cabe ao SESMT da CONTRATADA garantir o treinamento deste procedimento
para a Liderança e contratados envolvidos na atividade;
 Cabe a CONTRATADA garantir que todos os equipamentos e acessórios
necessários à obra estejam disponíveis e em perfeitas condições de uso;
 Cabe ao SESMT da CONTRATADA deverá realizar inspeções periódicas nas
condições de montagem dos andaimes nas frentes de trabalho;
 Cabe ao SESMT da CONTRATADA deve garantir que os montadores de
andaime possuam identificação através de crachá contemplando foto, a função
de montador de andaime, curso de NR35;
 Cabe a Liderança e ao SESMT interromper todo e qualquer tipo de trabalho em
caso de suspeita de condição de risco grave e iminente.

4.2 GERENCIADORA DE SMSO

Realizar inspeções periódicas na frente de trabalho a critério da GERENCIADORA de

SMSO, para assegurar que este procedimento esteja sendo seguido.

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 3 de 10

5.0 DESCRIÇÃO DO PROCESSO

5.1 REQUISITOS GERAIS PARA ANDAIMES

5.1.1 Documentação

 Para todos os andaimes, seus sistemas de fixação, sustentação e estruturas

de apoio, deve ser apresentado o Projeto, memorial de cálculo e a Anotação de
Responsabilidade Técnica - ART, acompanhamento e de montagem do
responsável técnico habilitado.
 Considerar-se-á profissional habilitado para o cumprimento deste procedimento
aquele que comprovar formalmente a graduação e habilitação profissional em
Engenharia Civil ou Engenharia Mecânica;
 O procedimento operacional deve ser elaborado com base nas instruções
técnicas fornecidas pelos manuais dos fabricantes, e deve especificar
materiais, dimensões e posições de ancoragens e estroncamentos
(ancoragens a estruturas). Deve detalhar passo a passo o processo de
montagem e desmontagem do andaime em suas diversas formas, desde a
implantação das bases até a instalação de diagonais, travessas, pisos,
escadas, aros e demais componentes, bem como, torque de abraçadeiras.

5.1.2 Estrutura e componentes

 Todos os andaimes tubulares devem ser do tipo “Rohr”, “Mills” ou similar.

Somente serão aceitos andaimes ou componentes fabricados por empresas
regularmente inscritas no CREA, com profissional legalmente habilitado
pertencente ao seu quadro de empregados ou societário.
 A CONTRATADA deve garantir que os andaimes devem ser fabricados em aço
galvanizado de 1½” com espessura mínima de 3,05 mm, braçadeiras fixas com
capacidade de carga de 750 kg e giratória com capacidade de 900 kg, luva e
bases fixas e ajustável com capacidade de carga de 2000 kg e dimensionado
de modo a suportar, com segurança, as cargas de trabalho a que estarão
sujeitos;
 Os montantes dos andaimes metálicos devem possuir travamento contra o
desencaixe acidental;
 O piso de trabalho dos andaimes deve ter forração completa, com material
resistente, ser antiderrapante, nivelado e fixado ou travado de modo seguro e
resistente, pode ser totalmente metálico ou misto, com estrutura metálica e
forração do piso em material sintético ou em madeira, ou totalmente de
madeira, devendo ser dimensionado por profissional legalmente habilitado;

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 4 de 10

 No caso de uso de tábuas para forração do piso estas devem ser de boa
qualidade, resistente, sem empenamento, sendo que a espessura e a largura
devem ser de, no mínimo, 3 cm e 25 cm, respectivamente, sem nos, trincas e
proibido pintura.

5.1.3 Estocagem

 Todos os materiais de construção de andaimes devem ser estocados em locais

apropriados, de forma ordenada e segura, as tábuas e tubos devem ser
devidamente empilhados, em pilhas estáveis, de acordo com as normas de
estocagem de materiais (gaveteiros).
 É proibido deixar peças e partes de andaimes espalhados pelo piso, onde
podem se transformar em risco. Os materiais nos quais se verifique a
existência de óleo, graxa ou areia devem ser separados para limpeza;
 As peças de andaimes devem ser inspecionadas em estoque por profissional
capacitado (Encarregado de Montagem) antes da sua liberação para uso;
 As peças sem condições de uso, tubos amassados ou tortos, braçadeiras
quebradas e tábuas trincadas, empenadas ou com nós, devem ser
identificadas através de marca de tinta vermelha e segregadas em baias
sinalizadas.

5.2 REQUISITO PARA IMPLANTAÇÃO DE ANDAIME

Não será permitida a implantação de andaimes do tipo suspenso, andaimes do tipo

suspenso motorizado e de plataformas com sistema de movimentação vertical do tipo
“pinhão”, “cremalheira” ou “hidráulica” no Projeto, caso não exista outra alternativa a
CONTRATADA deve obter autorização da GERENCIADORA DE SMSO para a
implantação e para uso (após avaliação no local das condições), sendo que, é
obrigatório o atendimento a todos os requisitos específicos estabelecidos na NR-18.
Os andaimes tubulares móveis podem ser utilizados em altura máxima de 5 m, e
somente sobre superfície plana, que resista a seus esforços e permita a sua segura
movimentação através de rodízios, desde que não exista outra alternativa ou método
de trabalho.
O andaime tubular móvel deve ser provido de sapatas com sistema de rosca sem fim
para trabalho em altura, nunca poderá ser utilizado apoiado sobre rodízios.

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 5 de 10

Os andaimes devem ser montados de acordo com os seguintes critérios:

 O acesso aos andaimes deve ser feito de maneira segura;

 Os andaimes cujos pisos de trabalho estejam situados a mais de um metro de
altura devem possuir escadas ou rampas;
 Os acessos aos andaimes tubulares devem ser feito por escada incorporada à
sua estrutura, que pode ser:
a) Escada metálica, incorporada ou acoplada aos painéis com
dimensões de quarenta centímetros de largura mínima e a distância entre os
degraus uniforme e compreendida entre vinte e cinco e trinta e cinco
centímetros;
b) Para cada lance de 6 m (seis metros), deve existir um patamar
intermediário de descanso, protegido por guarda-corpo e rodapé; ou;
c) Escada para uso coletivo, montada interna ou externamente ao
andaime, com largura mínima de oitenta centímetros, corrimãos e degraus
antiderrapantes;
d) O acesso pode ser ainda por meio de portão ou outro sistema de
proteção com abertura para o interior do andaime e com dispositivo contra
abertura acidental;
 A proteção deve se projetar 1m acima da plataforma de trabalho, a fim de
permitir o acesso e a saída com segurança. Os degraus destas escadas
podem ser implantados com componentes de andaime desde que estes sejam
específicos ao fim e que possuam diâmetro que permita a empunhadura;

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 6 de 10

 Os montantes dos andaimes devem ser apoiados em sapatas sobre base

sólida e nivelada capazes de resistir aos esforços solicitantes e às cargas
transmitidas;
 O andaime deve ser fixado à estrutura da construção, edificação ou instalação
por meio de amarração e estroncamento, de modo a resistir aos esforços a que
estará sujeito;
 É proibido o trabalho em andaimes na periferia da edificação sem que haja
proteção tecnicamente adequada, fixada a estrutura da mesma;
 É proibido ancorar a estrutura do andaime em escadas metálicas, corrimão,
guarda-corpo ou quaisquer outros pontos que não ofereçam a resistência
necessária ou possa causar riscos a terceiros;
 A plataforma de trabalho deve ter proteção superior, sempre que houver risco
de queda de material sobre ela.

A plataforma e piso do andaime devem ser montados de acordo com os seguintes

critérios:

 Para piso de tábuas de 3 cm de espessura, o vão livre máximo será de 1,2 m;

 As superfícies de trabalho dos andaimes devem possuir travamento que não
permita seu deslocamento ou desencaixe. As tábuas do piso do andaime
devem ser montadas o mais juntas possível, de modo a minimizar as frestas
entre elas, devem ser travadas em ambas as extremidades, por cima e por
baixo, com os tubos transversais e grampos do próprio andaime a fim de
impedir o seu deslocamento ou desencaixe. Não são aceitas amarrações com
corda ou arame. As tábuas do andaime devem estar apoiadas sobre três
travessas no mínimo;
 As tábuas do andaime devem estender além de seu suporte lateral pelo menos
15 cm, mas não devem ultrapassar 30 cm. Tábuas soltas, materiais, peças e
ferramentas que possam causar tropeços e quedas não podem ser deixadas
na plataforma de trabalho do andaime. No caso de justaposição de tábuas,
deve haver uma justaposição de 0,20 cm, de cada lado da travessa;
 O andaime deve ter aterramento.
 A plataforma (piso de trabalho) deve ser nivelada, firme e rígida, capaz de
suportar o peso exigido, deve contar com um sistema de guarda-corpo e
rodapé, com as seguintes dimensões:
- Travessa superior com altura de 1,20 m;
- Travessa intermediária com altura de 70 cm;
- Rodapé com altura de 20 cm, com resistência e fixação adequada.
- Instalar tela de proteção para evitar queda de materiais, material da
tela não pode ser de plástico, em atividades sobre área de circulação de
contratados.

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 7 de 10

5.2.1 Processo de Montagem e Desmontagem de andaimes

 Somente contratados qualificados, que tenham recebido treinamento específico

para o tipo de andaime em operação podem montar e desmontar andaimes e
plataformas.
 Deve ser emitida PT - Permissão de Trabalho para montagem, desmontagem e
manutenção de andaimes, bem como Analise de Segurança do Trabalho –
AST.
 O material do andaime para montagem deve estar acondicionado de forma a
evitar queda das peças e materiais.
 A roldana deve ser instalada a uma altura que quem esteja manuseando a
corda não tenha como se aproximar ao raio de ação da roldana, evitando o
contato e pensamento de membros.
 O trabalho de montagem e desmontagem de andaimes, deve ser interrompido
imediatamente em caso de iluminação insuficiente e/ou condições climáticas
adversas, como chuva e ventos fortes;
 Não é permitido montar andaimes em local que interrompa acesso a
equipamentos de combate a incêndio, portas e saídas de emergência;
 É proibido montar andaimes a menos de 1,5 m de valas, escavações ou
quaisquer outras situações que podem desestabilizar o andaime;
 A área onde será montado o andaime deve ser isolada e sinalizada com placas
de aviso, sendo proibido uso de cordas no isolamento de área;
 Ao montar/desmontar andaimes, as ferramentas devem estar amarradas ao
montador por tiras de couro ou cordel, para evitar que caiam. As ferramentas
utilizadas devem ser exclusivamente manuais.
 Área da montagem e desmontagem do andaime deve estar devidamente
isolada e sinalizada, avaliar o raio de ação em caso de queda de material, o
isolamento não deve estar instalado a um raio de ação inferior ao da queda de
materiais.

Tabela de Distancia relacionadas a trabalhos em riscos energizados

DISTÂNCIA VERTICAL DISTÂNCIA HORIZONTAL

TENSÃO (KV)
DE SEGURANÇA (m) DE SEGURANÇA (m)
15 3 3
34,5 3 3
69 3 3
138 3 3,3
161 3 3,5
230 3,9 4,4
345 4,5 5
500 6,3 6,8
REVISADO POR APROVADO POR
RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 8 de 10

5.2.2 Liberação para uso

 O andaime só é liberado após o preenchimento da lista de verificação para

liberação de andaimes, assinado pelo Supervisor/Encarregado da
CONTRATADA. O Supervisor/Encarregado da CONTRATADA deve
inspecionar os andaimes e suas plataformas de trabalho antes de sua
utilização. Qualquer não conformidade encontrada na inspeção impede a
utilização do andaime, até que ela seja solucionada.
 Após a inspeção o andaime deve receber a placa de cor verde se seu uso
estiver liberado. A tarjeta deve ter o nome legível, a data e a assinatura de
forma indelével do responsável pela liberação.
 A CONTRATADA deve garantir que andaimes montados por mais de 3 (três)
meses devem ter novamente uma inspeção e sua liberação seja revisada após
completo check-list.
 Caso o andaime não seja liberado deve receber a placa vermelha e seu uso
está rigorosamente proibido.
 As placas devem ser afixadas junto a todos os acessos do andaime. Constitui
falta grave remover ou alterar as tarjetas sem expressa autorização do
supervisor de andaimes.
 Quando um andaime estiver sendo montado, desmontado, sendo modificado
ou reparado, deve receber a placa vermelha e uma placa amarela indicando a
condição, nesses casos, somente os montadores têm o acesso autorizado a
ele.
 A CONTRATADA poderá utilizar modelo próprio de placas nas cores vermelha,
amarela e verde desde que não seja plastificada.

Modelos abaixo das placas de liberação dos andaimes

ANDAIME ANDAIME

NÃO EM
LIBERADO MONTAGEM

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 9 de 10

ANDAIME

LIBERADO
Data: __/__/__

CAPACIDADE DE
CARGA

_______ Kgf./cm2

_______________
Resp. pela Inspeção
DATA: ____/____/____

_______________
Resp. pela Liberação
DATA: ____/____/____

5.2.3 USO DE ANDAIME

 Para o trabalho em andaimes é obrigatório o atendimento ao PRO-SEG-

KLA.03 - SEGURANÇA NOS TRABALHO EM ALTURA;
 O trabalho em qualquer andaime acima de 2 m de altura só é permitido com o
uso do cinto de segurança devidamente ancorado a uma estrutura resistente,
linha de vida ou trava-quedas, onde houver risco de queda do trabalhador.
Somente quando o andaime estiver totalmente preso à estrutura metálica
independente ou perfeitamente estaiada, ou seja, não haja possibilidade de
tombar, é permitido ancorar o cinto na estrutura do próprio andaime. O cinto de
segurança deve ser do tipo paraquedista com duplo talabarte que possua
mosquetão de abertura mínima de 50 mm com trava-dupla, o talabarte deve
possuir ainda amortecedor de impacto;
 É proibido apoiar pesos (tubos, peças pesadas, equipamentos, etc.) sobre a
estrutura piso ou guarda corpo dos andaimes;
 É proibido ancorar na estrutura dos andaimes equipamentos para içar,
tracionar ou causar deformações, tipo tifor, talhas ou similares;
 Não é permitido, sobre estrados de andaimes, a utilização de escadas ou
outros meios para se atingir lugares mais altos;
 É proibido içar estrutura de andaimes já montada;
 É proibido o deslocamento de andaimes com trabalhadores e/ou ferramentas
sobre os mesmos;

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
Impresso em 22/6/2022
NÚMERO: PRO-SEG-KLA.07

REVISÃO: 02
MONTAGEM DE ANDAIME
DATA: 27/09/2021
Página 10 de 10

 É expressamente proibido fazer qualquer alteração nos andaimes sem

aprovação prévia e final do supervisor responsável.
 Esta proibição se aplica particularmente ao corte de aberturas no piso para
passagem de tubulações verticais, ou quaisquer outras operações que possam
fragilizar ou comprometer a estabilidade do piso ou a estrutura do andaime.
 Os trabalhos devem ser realizados a uma distância superior a 3 m de linhas
elétricas, desde que as peças de andaime sejam inferiores a esta distância.
 Em caso contrário, exige-se que o serviço seja liberado formalmente e
acompanhado por pessoal qualificado do projeto que irá providenciar o
isolamento ou desligamento, teste e aterramento da rede elétrica.
 Priorizar a realização desses trabalhos próximos a rede elétrica, com os
sistemas (Rede Elétrica) Desenergizada.

REVISADO POR APROVADO POR

RICARDO MOREIRA – KLABIN LUIS FERNANDO AMORIM - KLABIN
ERIC MIRANDA - TRIADD

Responsável pela emissão:

Wendel Pereira - TRIADD CONSULTING
