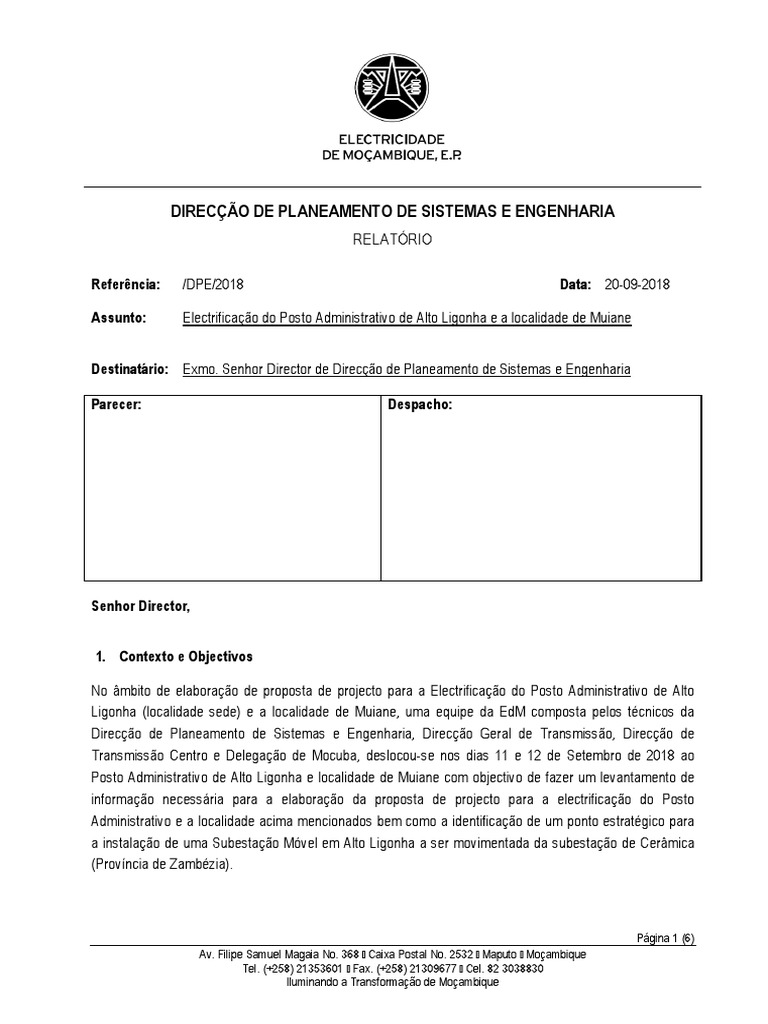

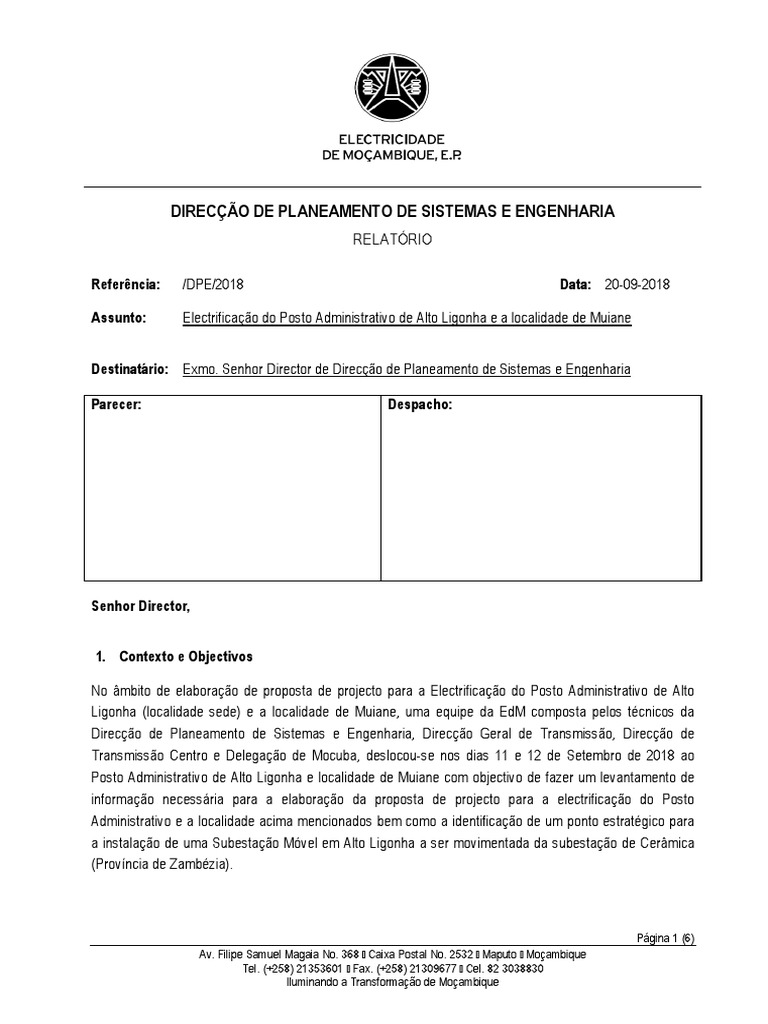

DIRECÇÃO DE PLANEAMENTO DE SISTEMAS E ENGENHARIA

RELATÓRIO

Referência: /DPE/2018 Data: 20-09-2018

Assunto: Electrificação do Posto Administrativo de Alto Ligonha e a localidade de Muiane

Destinatário: Exmo. Senhor Director de Direcção de Planeamento de Sistemas e Engenharia

Parecer: Despacho:

Senhor Director,

1. Contexto e Objectivos

No âmbito de elaboração de proposta de projecto para a Electrificação do Posto Administrativo de Alto

Ligonha (localidade sede) e a localidade de Muiane, uma equipe da EdM composta pelos técnicos da
Direcção de Planeamento de Sistemas e Engenharia, Direcção Geral de Transmissão, Direcção de
Transmissão Centro e Delegação de Mocuba, deslocou-se nos dias 11 e 12 de Setembro de 2018 ao
Posto Administrativo de Alto Ligonha e localidade de Muiane com objectivo de fazer um levantamento de
informação necessária para a elaboração da proposta de projecto para a electrificação do Posto
Administrativo e a localidade acima mencionados bem como a identificação de um ponto estratégico para
a instalação de uma Subestação Móvel em Alto Ligonha a ser movimentada da subestação de Cerâmica
(Província de Zambézia).

Página 1 (6)
Av. Filipe Samuel Magaia No. 368  Caixa Postal No. 2532  Maputo  Moçambique
Tel. (+258) 21353601  Fax. (+258) 21309677  Cel. 82 3038830
Iluminando a Transformação de Moçambique
2. Actividades Realizadas

Visita ao Posto Administrativo de Alto Ligonha:

· Realizou se um breve encontro com o substituto do chefe do Posto Administrativo de Alto Ligonha
bem como do chefe da localidade sede (localidade de Alto Ligonha), onde foram explicados os
trabalhos em curso e as actividades que iriam se seguir. No local foram recolhidos informações
relativas a dados populacionais (numero de habitantes, agregado familiar), infra-estruturas
existentes (escolas, hospitais, centro de saúde, industrias moageiras bem como de
estabelecimentos comerciais e discutidos os pormenores relativos ao local para instalação da
Subestação móvel.
· A localidade conta com 20 mil habitantes que correspondem a 4122 famílias (4122 clientes a ligar
na Rede), 9 Escolas, um posto de Saúde, um posto de polícia, 25 industrias Moageiras.
· A localidade beneficia se de uma central térmica a Diesel com a capacidade de 41.25kVA. A
central apenas fornece energia eléctrica a 15 cliente e 60 estão neste momento a concorrerem
para a mesma electricidade. A central tem ficado semanas sem produzir por falta da
disponibilidade da fonte primária (combustível).
· O local seleccionado para a instalação da Subestação Móvel dista a 400 metros da estrada
nacional por detrás da feira e do posto administrativo. O Espaço encontrado está situado no vão
entre as torres 162 a 163 da linha 220kV, Alto Molocue – Nampula (B08), com as coordenadas
(S15°30.895' E38°15.335'), (S15°30.909' E38°15.909') respectivamente.

Visita a Localidade de Muiane:

· Realizou se um breve encontro com o substituto do chefe da localidade de Muiane juntamente
com o chefe substituto do Posto Administrativo de Alto Ligonha, onde foram explicados igualmente
os trabalhos em curso e as actividades que iriam se seguir. No local foram recolhidos informações
relativas a dados populacionais (numero de habitantes, agregado familiar), infra-estruturas
existentes (escolas, hospitais, centro de saúde, industrias moageiras, empresas de extracção
mineira bem como de estabelecimentos comerciais.
· Fez se a visita de três potenciais consumidores que praticam a actividade mineira na localidade
nomeadamente, EURO Sport Naira, Tantalum Mineração e a Associação Mineira Nandos. Foi de
notar que a falta de fornecimento de energia eléctrica através da rede nacional tem impedido a
implementação de projectos bem como a expansão destas mineradoras.
· A EURO Sport Naira tem uma potência instalada de 107kVA (95kVA gerador a diesel para
actividades operacionais na mina e 12kVA gerador a diesel para a residência). Actualmente existe
um projecto de expansão da mineradora (na secção de Lavaria) e estima se um consumo de
Página 2 (6)
Av. Filipe Samuel Magaia No. 368  Caixa Postal No. 2532  Maputo  Moçambique
Tel. (+258) 21353601  Fax. (+258) 21309677  Cel. 82 3038830
Iluminando a Transformação de Moçambique
 1000kVA (1MVA) necessários. A fábrica conta com 80 trabalhadores e pretende expandir o
número para 200 no âmbito do projecto da Lavaria.
· A Tantalum Mineração havia paralisado as operações depois do incidente que teve no ano de
2015. Na Altura contava com 120 trabalhadores com uma potência instalada de 300kVA, gerador
a diesel. Actualmente contam com 20 trabalhadores e pretendem retomar as actividades com uma
potência instalada de 650kVA.
· Fora das mineradoras, a localidade conta com 26 mil habitantes que correspondem a 6500
famílias (6500 clientes a ligar na Rede), 6 Escolas (uma secundaria e cinco primarias), um posto
de Saúde, um posto de polícia, um posto de fiscalização Mineira, 15 industrias Moageiras e duas
bombas de abastecimento de Combustível.

3. Constatações

ü Os povoados situados ao longo do trajecto da linha Alto Ligona – Muiane caracterizam-se pela
dispersão da população, facto que dificulta a localização dos centros de carga. Não obstante julga-
se que os povoados propostos vão contribuir nos números de clientes previstos.
ü A maior parte das actividades de cerração, marcenaria, bem como do uso de serviços bancários
são feitos em Nampula. Em média a população destas localidades percorre cerca de 300km (ida e
volta) para usufruir destes direitos.

4. Conclusões e Recomendações

Da visita efectuada, notou-se a necessidade de se electrificar o posto administrativo de Alto Ligonha

(localidade sede e de Muiane), pois a demanda existente nestas localidades justifica a necessidade de
fornecimento de energia eléctrica. Para tal propõe-se as seguintes fases para o fornecimento:

Primeira Fase: Projecto a Curto prazo

· Transferência da subestação móvel de Cerâmica para Alto Ligonha;
· Electrificação da localidade Sede de Alto Ligonha:
§ Construção de 8 quilómetros de linha de Media Tensão e de 8 quilómetros de Baixa
Tensão;
§ Instalação de 4 Postos de Transformação, cada com 200kVA, 33/0.4kV e 60 Candeeiros
para a iluminação pública.
· Electrificação da localidade de Muiane:
§ Construção de 42 quilómetros de linha de Media Tensão e de 15 quilómetros de Baixa
Tensão;
Página 3 (6)
Av. Filipe Samuel Magaia No. 368  Caixa Postal No. 2532  Maputo  Moçambique
Tel. (+258) 21353601  Fax. (+258) 21309677  Cel. 82 3038830
Iluminando a Transformação de Moçambique
 § Instalação de 5 Postos de Transformação de 200kVA, 33/0.4kV, 3 Postos de
Transformação de 50kVA, 33/0.4kV e 100 Candeeiros para a iluminação pública.

Segunda Fase: Projecto a Médio prazo

· Construção de 80 quilómetros de linha de Media Tensão a partir da subestação de Alto Molocue
até ao Local da instalação da Móvel em Alto Ligonha.
· Desmontagem da subestação móvel em Alto Ligonha e construção de um ponto de
seccionamento no local da Móvel (1);
· Reconstrução de 80 quilómetros de linha de Media Tensão a partir da subestação de Uapé até a
localidade de Moneia;
· Construção de 40 quilómetros de linha de Media Tensão a partir da localidade de Moneia até a
localidade de Muiane;

Esta fase permite a alimentação das localidades acima citadas à partir de duas subestações (SE Uapé e
SE Alto Molocue) possibilitando a retirada da móvel (para ser usada em casos de emergência) assim
como serve de redundância no fornecimento de energia no caso de qualquer interrupção ou defeito numa
das linhas ou na subestação.

É de notar que as nossas linhas de 33kV não são muito seguras devido a sua construção, passagem por
zonas montanhosas (susceptíveis a descargas atmosféricas, principalmente em postes de madeira), falta
de protecção nas derivações ou ramais secundários, o que torna muito vulnerável a constantes disparos,
fazendo com que qualquer defeito destas linhas se alastre até as subestações adjacentes comprometendo
a vida útil dos equipamentos nas subestações primárias.

Terceira Fase: Projecto a longo prazo

· Construção de uma subestação fixa em Alto Ligonha no local da instalação da Móvel;
§ Construção de um barramento de 220kV;
§ Instalação de dois painéis de linha de 220kV;
§ Instalação de um transformador de 40MVA, 220/33kV com os seus respectivos painéis em
Alto Molocue.
§ Instalação de painéis de saída de 33kV.

A necessidade de se construir uma subestação de raiz deve após a electrificação destas localidades e
observado crescimento de carga, caso se justifique. As autoridades locais manifestaram interesse em
disponibilizar um espaço para a acomodação da subestação fixa.

Página 4 (6)
Av. Filipe Samuel Magaia No. 368  Caixa Postal No. 2532  Maputo  Moçambique
Tel. (+258) 21353601  Fax. (+258) 21309677  Cel. 82 3038830
Iluminando a Transformação de Moçambique
5. Algumas fotografias e ilustrações:

B08
Linha de Local Proposto
220kV

Ilustração 1: Local proposto para a instalação da Móvel

Ilustração 2: Transformador 25MVA, 220/33kV da SE Móvel Ilustração 3: Switchgear de 220kV da SE Móvel

Página 5 (6)
Av. Filipe Samuel Magaia No. 368  Caixa Postal No. 2532  Maputo  Moçambique
Tel. (+258) 21353601  Fax. (+258) 21309677  Cel. 82 3038830
Iluminando a Transformação de Moçambique
 Ilustração 4: Switchgear de 33kV da SE Móvel Ilustração 5: SCADA da SE Móvel

Ilustração 6: Posto administrativo de Alto Ligonha Ilustração 7: Localidade de Muiane

6. Técnicos envolvidos:

Sebastião Ngungulo – Técnico de Direcção de Planeamento de Sistemas e Engenharia;

Cristiano Calege – Técnico de Direcção Geral de Transmissão;
Luis Milione - Técnico de Direcção de Transmissão Centro;
Mario Bertilote - Técnico de Direcção de Transmissão Centro;
Jechua Mavoto - Técnico de Direcção de Transmissão Centro;
Cesartino Patrocinio - Técnico de Delegação de Mocuba;

Atenciosamente,

Sebastiao Ngungulo

CC: Delegação de Mocuba

Direcção Geral de Transmissão
Direcção de Transmissão Centro
