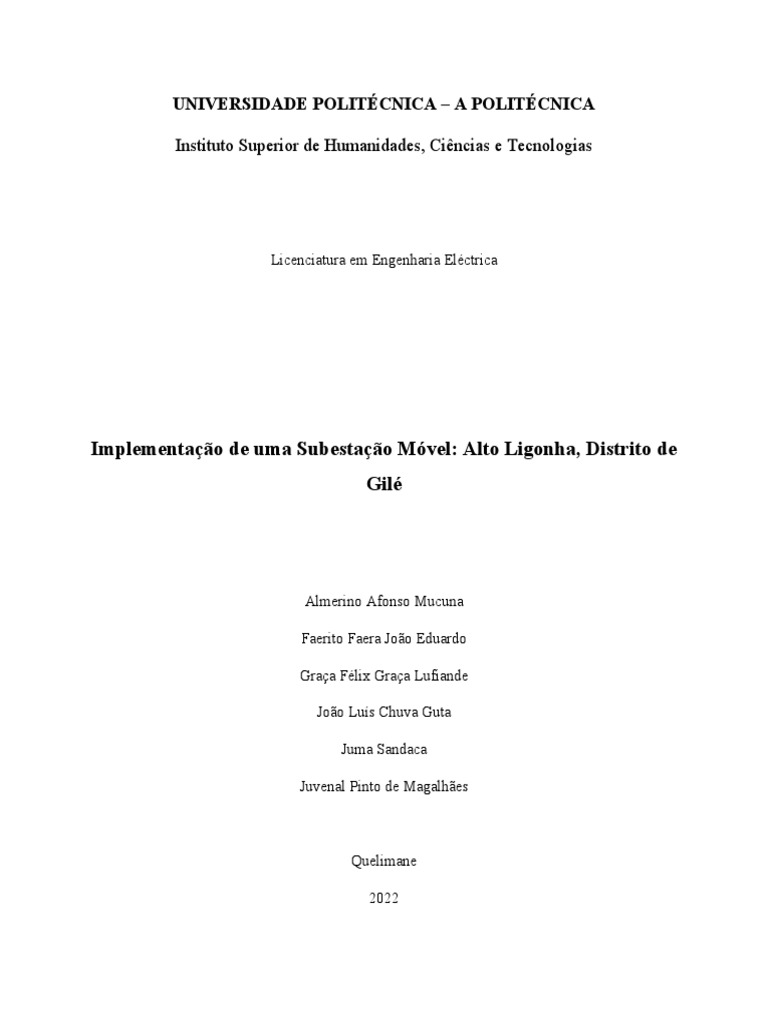

UNIVERSIDADE POLITÉCNICA – A POLITÉCNICA

Instituto Superior de Humanidades, Ciências e Tecnologias

Licenciatura em Engenharia Eléctrica

Implementação de uma Subestação Móvel: Alto Ligonha, Distrito de

Gilé

Almerino Afonso Mucuna

Faerito Faera João Eduardo

Graça Félix Graça Lufiande

João Luís Chuva Guta

Juma Sandaca

Juvenal Pinto de Magalhães

Quelimane

2022
 Almerino Afonso Mucuna

Faerito Faera João Eduardo

Graça Félix Graça Lufiande

João Luís Chuva Guta

Juma Sandaca

Juvenal Pinto de Magalhães

Implementação de uma Subestação Móvel: Alto Ligonha, Distrito de

Gilé

Projecto de Pesquisa apresentado a Universidade

Politécnica, Instituto Superior de Humanidades
Ciências e Tecnologias como requisito parcial
para obtenção do grau de Licenciatura em
Engenharia Eléctrica.

Tutora: Msc. Florinda Machado

Quelimane

2022
 Índice

1 Introdução................................................................................................................................1

2 Problematização.......................................................................................................................2

3 Justificativa..............................................................................................................................3

4 Fundamentação Teórica...........................................................................................................4

4.1 Subestações Eléctricas.....................................................................................................4

4.2 Classificação das Subestações Eléctricas........................................................................4

4.2.1 Quanto à função...........................................................................................................4
4.2.2 Quanto ao nível de tensão............................................................................................5
4.2.3 Quanto ao tipo de instalação........................................................................................5
4.2.4 Quanto a forma de operação........................................................................................6

4.3 Características Da Subestação Móvel..............................................................................7

5 Objectivos................................................................................................................................8

5.1 Objectivo Geral................................................................................................................8

5.2 Objectivos específicos.....................................................................................................8

6 Hipóteses..................................................................................................................................8

7 Metodologia.............................................................................................................................8

7.1 Tipo de Pesquisa Quanto a Abordagem...........................................................................9

7.2 Tipo de Pesquisa Quanto aos Objectivos.........................................................................9

7.3 Amostra............................................................................................................................9

7.4 Procedimentos..................................................................................................................9

7.5 Instrumentos de Recolha de Dados................................................................................10

8 Resultados..............................................................................................................................10

9 Cronograma...........................................................................................................................11

10 Orçamento..............................................................................................................................11
11 Referências Bibliográficas.....................................................................................................12
1 Introdução

O presente trabalho de pesquisa tem como tema o seguinte: Implementação de uma

Subestação Móvel: Alto Ligonha, Distrito de Gilé. O acesso a energia eléctrica é indispensável
para o desenvolvimento das actividades humanas e melhoria na qualidade de vida de uma
sociedade. Por outro lado, os distritos isolados das nossas cidades capitais, encontram
dificuldades em obterem este acesso em virtude das suas localizações geográficas.

Todavia, o Distrito de Gilé esta localizado a norte da província da Zambézia, apresenta

diversos recursos naturais para exploração, contribuindo para o desenvolvimento do Pais, é com
base nessas ideias que queremos apresentar o Projecto de Pesquisa para implementação de uma
Subestação Móvel na localidade de Alto Ligonha, com vista permitir o acesso de energia
eléctrica para uso doméstico e para exploração dos recursos minerais aí disponíveis.

Portanto, a energia eléctrica ira permitir o aparecimento de pequenas e médias empresas,

proporcionando oportunidades de negócios e mão-de-obra as comunidades locais.

1
2 Problematização

Nos últimos anos (2016 - 2021), realizaram-se estudos por algumas empresas, nacionais e
internacionais ligadas a exploração e extracção mineira na província da Zambézia, Distrito de
Gilé na localidade de alto Ligonha. E o estudo feito revelou que a localidade é rica em recursos
mineiros tais como: ouro, tantalite, pegmatite, grafite e outros.

Com isso, o governo Moçambicano esta levar cabo estratégias de exploração dos recursos
acima citados, mas em contrapartida encontra grandes dificuldades na exploração do mesmo,
pois a localidade de Alto Ligonha não se encontra ligada a rede eléctrica nacional.

Todavia, por falta de corrente eléctrica local, as empresas com o propósito de explorar os
recursos mineiras existentes acabam desistindo, e isso, proporciona o surgimento intensivo do
garimpo ilegal, que o nosso governo vem combatendo ultimamente.

Face a estas constatações expostas acima, levantamos como problema o seguinte:

Como é que, a implementação de uma Subestação Móvel pode impulsionar o desenvolvimento

socioeconómico de Alto Ligonha?

2
3 Justificativa

Relativamente a escolha do tema em estudo deve-se a sua grande relevância, por se tratar
de um problema que afecta a sociedade, em particular na localidade de Alto Ligonha, distrito de
Gilé na Província da Zambézia.

Contudo, a implementação de uma subestação móvel é de suma importância quer na

electrificação rural pelo seu baixo custo comparativamente as subestações fixas, bem como
redundância ou alternativa das subestações fixas para garantir a continuidade no fornecimento de
energia eléctrica aos clientes enquanto decorrem os trabalhos de manutenção nas subestações
fixas e vice-versa.

O objectivo da escolha do tema, por este ter a ver com a nossa área de formação e urge a
necessidade de propor soluções viáveis para expandir a rede eléctrica nacional nas zonas rurais,
promovendo a inclusão social, distribuição equitativa do bem comum, melhoria de Qualidade de
vida da população, tornando assim as localidades em polo de desenvolvimento sustentável.

3
4 Fundamentação Teórica

Nessa secção abordaremos fundamentalmente os conteúdos sobre a temática levantada sobre a

visão de vários autores. Todavia, não queremos necessariamente com isso dizer que não
deixaremos ficar as nossas contrasteações em volta de tudo que abordaremos.

4.1 Subestações Eléctricas

De acordo com Stevenson (1974:142), “Uma subestação (SE) é um conjunto de equipamentos

de manobras e ou transformação e ainda eventualmente de compensação de reactivos usados
para dirigir o fluxo de energia em sistema de potência e possibilitar a sua diversificação através
de rotas alternativas, possuindo dispositivos de protecção capazes de detectar os diferentes tipos
de falhas que ocorrem no sistema e de isolar os trechos onde estas faltas ocorrem”.

Segundo Mamede (1997:94), ‘Subestação Eléctrica (SE) é um conjunto de máquinas,

aparelhos e circuitos cuja finalidade é modificar os níveis de tensão e corrente, permitindo a
distribuição de energia a sistemas diversos’.

No nosso caso, uma Subestação Móvel é disposta sobre veículos como caminhões, para
atendimentos de emergências, como concertos, feiras e manutenção de outra subestação.

4.2 Classificação das Subestações Eléctricas

As subestações podem se classificar quanto:

 À Função;
 Ao Nível de Tensão;
 Ao Tipo de Instalação;
 À Forma de Operação.

4.2.1 Quanto à função

Podemos encontrar:

1. Subestações Elevadoras

Localizadas na saída das centrais geradoras;

4
  Elevam a tensão para níveis de transmissão e subtransmisão (transporte económico de
energia).
2. Subestações Abaixadoras
 Localizadas na periferia das cidades;
 Diminuem os níveis de tensão evitando inconvenientes para a população (rádio
interferência, campos magnéticos)
3. Subestações de Distribuição
 Diminuem a tensão para nível de distribuição primária;
 Podem pertencer a concessionária ou grandes consumidores;
4. Subestações de Manobra
 Responsáveis pelo chaveamento de linhas de transmissão;
5. Subestações Conversoras
 Associadas a sistemas de transmissão em CC (Subestação Rectificadora e Subestação
Inversora)

4.2.2 Quanto ao nível de tensão

Podemos citar:

1. Subestação de Alta Tensão

 Tensão nominal abaixo de 220 kV;
2. Subestação Muito Alta Tensão
 Tensão nominal acima de 220 kV;
 São necessários estudos complementares considerando o Efeito Coroa ou Corona;

4.2.3 Quanto ao tipo de instalação

Podem classificar-se em:

1. Subestações de Céu Aberto

 Construídas em locais amplos ao ar livre;
 Requerem emprego de aparelhos e máquinas próprias para o funcionamento em
condições atmosféricas adversas (chuva, vento, poluição, etc.)

5
 2. Subestações Interiores
 Construídas em locais abrigados;
 Os equipamentos são colocados no interior de construções não estando sujeitos a
intempéries.
3. Subestações blindadas
 Construídas em locais abrigados;
 Os equipamentos são completamente protegidos e isolados em óleo, com matéria;
sólido, ou gás (ar comprimido ou SF6)

4.2.4 Quanto a forma de operação

Podem se classificar em:

1. Subestações com Operador

 Exige alto nível de treinamento de pessoal;
 Uso de computadores na supervisão e operação local só se justifica para
instalação maior porte.
2. Subestações Semiautomáticas
 Possuem computadores locais ou intertravamentos electromecânicos que
impedem operações indevidas por parte do operador no local;
3. Subestações Automatizadas
 São supervisionadas á distância por intermédio de computadores.

De acordo com a classificação abordada acima, podemos dizer que quanto a função é uma
subestação abaixadora porque ela irá receber uma tensão nominal de 220 kV e ira fornecer a sua
saída uma tensão de 33 kV, todavia, quanto ao tipo de instalações é uma subestação com
instalações interior pois todos equipamentos estão alojados dentro de um contentor ou veiculo
que suporta a subestação. Por outro lado, quanto a forma de operação a subestação com
operadores, porque carece de pessoal qualificado, pois isso, ira aumentar a vida útil da mesma,
porque todas avarias poderão ser resolvidas atempadamente.

6
4.3 Características Da Subestação Móvel

As características da Subestação Móvel que serão apresentadas nesta secção terão em conta
aspectos técnicos desde a construção até ao nível a implementação da mesma. Como já referimos
anteriormente a subestação móvel esta sob veículos que são:

1. Veículo longo

Neste veículo estão alojados todos os equipamentos de alta tensão tais como: disjuntor geral,
seccionador geral, as linhas de chegada de 220kv, sistemas de abastecimento de gás (SF 6) dos
disjuntores.

2. Veículo Médio

Neste veiculo esta alojado o transformador abaixador (220kV / 33Kv), que funciona em
estrela – estrela, com uma capacidade de 25 MVA, também encontramos também o TAP –
Changer que responsável por regular os níveis de tensão no sistema. Também encontramos as
linhas de 33Kv que são nomeadamente (E01, E02, e a E03), que se destinam a transportar a
energia eléctrica para consumidores de média tensão.

3. Veículo Pequeno

O veículo pequeno, esta interligado fisicamente com os outros por meio de cabos, e no
mesmo podemos encontrar os equipamentos de protecção, os serviços auxiliares, os pára-raios,
os disjuntores das linhas de 33 kV, seccionadores e o painel de comando. É recomendável
manter no interior deste veículo uma temperatura ambiente de acordo com as recomendações do
fabricante, para isso recomenda-se a instalação de ar condicionado específico para tal.

Todavia, é no mesmo veículo onde os operadores efectuam manobras em caso de avarias ou

perturbações na rede, e também, é possível fazer o monitoramento do comportamento da rede
eléctrica em tempo real e intervir em caso de alguma anomalia.

É necessário a instalação de transformadores de baixa tensão para que a comunidade tenha

acesso a energia eléctrica, promovendo assim, o aparecimento de novos negócios, no caso das
pequenas e medias empresas poderão se ligar a rede forma individual visto que eles necessitam
de grande potência.

7
5 Objectivos

5.1 Objectivo Geral

 Analisar a possibilidade de existência de uma subestação móvel no Posto administrativo

de Alto Ligonha.

5.2 Objectivos específicos

 Fornecer Energia Eléctrica a Comunidade de Alto Ligonha;

 Implementar uma subestação móvel no Posto administrativo de Alto Ligonha.

6 Hipóteses

H1: Com a implementação de uma subestação móvel no posto administrativo de alto Ligonha,
a região registaria novo patamar no âmbito do desenvolvimento socioeconómico e cultural;

H2: O baixo nível de vida dos cidadãos do posto administrativo de Alto Ligonha, deve ao fato
a falta de oportunidade de emprego;

H3: A melhor via para impulsionar o crescimento da localidade de Alto Ligonha é atrair
investidores para explorar os recursos mineiros existentes;

7 Metodologia

Para o projecto em análise, a pesquisa será feita no posto administrativo de alto Ligonha visto
que se trata de uma comunidade com densidade populacional elevada, ocorrência de recursos
minerais, com maior parte da população a praticar o garimpo ilegal como actividade básica de
sobrevivência e cujo índice de desemprego se situa nos 71%, segundo dados revelados pelo
instituto nacional de estatística no censo geral de 2017. Refira-se que a rede nacional de alta
tensão (220kv) passa pelo Posto Administrativo de Alto Ligonha é rede eléctrica Nacional de

8
220Kv, mas até o presente momento a comunidade ainda não tem o acesso a esse precioso
recurso energético.

7.1 Tipo de Pesquisa Quanto a Abordagem

Devido a complexidade da matéria em análise, optamos pela pesquisa qualitativa baseada

em estudo de caso, com vista a obter dados fiáveis que possibilitem a viabilidade da
implementação do projecto em estudo.

Optou-se na pesquisa qualitativa porque segundo SILVA e MENESES (2001:22) “é um

método de investigação científica que se foca no carácter subjectivo do objecto analisado,
estudando as suas particularidades e experiências individuais”.

7.2 Tipo de Pesquisa Quanto aos Objectivos

A pesquisa quanto aos objectivos é uma pesquisa exploratória.

Segundo (Gil, 2008:41) ‘Uma pesquisa exploratória proporciona maior familiaridade com
o problema (explicita-lo). Pode envolver levantamentos bibliográficos, entrevistas com pessoas
experientes no problema pesquisado’.

7.3 Amostra

Os participantes da pesquisa serão as pessoas que vivem no posto administrativo de Alto

Ligonha, e pretendemos colher uma amostra de 10 pessoas dos quais 6 homens e 4 mulheres com
idades compreendidas de 25 a 35 anos.

Dentre entes estão inclusos o administrador, secretário, regulo e outras edilidades locais.

7.4 Procedimentos

Quanto aos procedimentos, trata-se de uma pesquisa bibliográfica, documental, estudo de

caso e pesquisa-acção. “A pesquisa bibliográfica é desenvolvida com base em material já
elaborado, constituindo principalmente de livros e artigos científicos” (GIL, 2008:71).

A revisão bibliográfica é feita a partir da leitura nas obras que tratam sobre o assunto
pesquisado, ou seja, os dados são obtidos a partir de fontes escritas. Assim, essa revisão

9
permitiu-nos reconhecer e recolher as informações relacionadas com o ensino de matemática
através de resolução de problemas.

Segundo GIL (2008:87), a pesquisa documental é muito idêntica com a bibliográfica.

A diferença está na natureza de suas fontes, pois esta forma vale-se de materiais que não
receberam ainda um tratamento analítico, ou que ainda podem ser reelaborados de acordo com os
objectos da pesquisa.

O estudo de caso, na visão de GIL (2008:88), procura-se o maior aprofundamento de

uma realidade específica. É basicamente realizada por meio da observação directa das
actividades do grupo estudado e de entrevistas com informantes para captar as explicações e
interpretações do ocorrem naquela realidade.

7.5 Instrumentos de Recolha de Dados

Nesse estudo, usaremos um questionário bem elaborado para colher dados fiáveis a
população local, agentes económicos da região e ao governo local para melhor percepção sobre
as perspectivas que a população e governo daquela localidade anseiam, tais como oportunidades
de negócio, aumento de qualidade de vida e possíveis projectos que podem surgir com a
electrificação rural.

8 Resultados

Com a concretização do projecto espera-se:

 Melhoria de qualidade de vida da população;

 Aumento da Produção através do uso de Tecnologias nos sectores produtivos;
 Redução de índice de desemprego da população local;
 Surgimento de oportunidades de negócio;
 Inclusão social;
 Aumento de récitas públicas;
 Surgimento de instituições de ensino com base nos recursos disponíveis;

10
9 Cronograma

Actividades 2022 Meses de actividades

Março Março Abril Abril Maio Junho
Escolha do tema
Revisão a literatura
Metodologia
Planificação dos
instrumentos de recolha
de dados
Tabulação de dados
Conclusão da alise de
resultados

10 Orçamento

Ordem Material Quantidade Valor (Mts)

1 Computador
2 Maquina calculadora
3 Esferográficas
4 Resma
5 Lápis
6 Botas
7 Fatos de duas peças
8 Capacetes
9 Cinto de segurança
Total com IVA
1 48.000,00
3 2.000,00
15 150,00
2 1.000,00
3 30,00
4 4.000,00
4 6.000,00
4 800,00
4 2.000,00
IVA 17% 74.856,6

11
11 Referências Bibliográficas

Beeman, D. (1955) Industrial Power Systems Handbook, 1 st edition, McGraw-Hill Book

Company, New York.

Stevenson, W.D. (1974) Elementos de Analise de Sistemas de Potência, editora McGraw Hill
do Brasil Ltda, São Paulo.

Mamede, J. (1994) Manual de Equipamentos Eléctricos, Volume 1, 2 a edição – LTC – Livros

Técnicos e Científicos Ltda, Rio de Janeiro.

Cemig, (1986) Companhia Energética de Minas Gerais, Manual de Distribuição:

Fornecimento de Energia Eléctrica em Redes Trifásicas – Siemens, São Paulo.

Antonio Carlos Gil, (2008) Como elaborar projectos de pesquisa. 4. ed. Atlas, São Paulo.

Michel Thiollent, Metodologia da Pesquisa-Acão, II edição, São Paulo.

12
