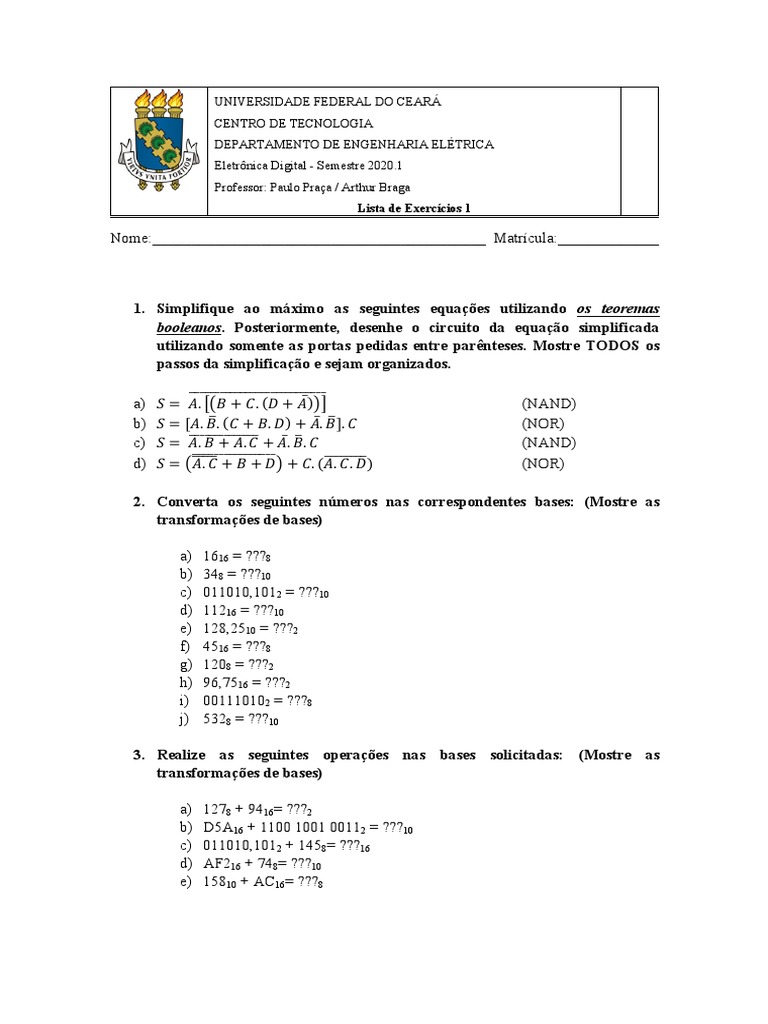

UNIVERSIDADE FEDERAL DO CEARÁ

CENTRO DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
Eletrônica Digital - Semestre 2020.1
Professor: Paulo Praça / Arthur Braga
Lista de Exercícios 1

Nome:___________________________________________ Matrícula:_____________

1. Simplifique ao máximo as seguintes equações utilizando os teoremas

booleanos. Posteriormente, desenhe o circuito da equação simplificada
utilizando somente as portas pedidas entre parênteses. Mostre TODOS os
passos da simplificação e sejam organizados.

a) 111111111111111111111111111
𝑆 = 𝐴. &'𝐵 + 𝐶. (𝐷 + 𝐴̅)/0 (NAND)
b) 𝑆 = [𝐴. 𝐵1. (𝐶 + 𝐵. 𝐷) + 𝐴̅. 𝐵1]. 𝐶 (NOR)
c) 11111111111111
𝑆 = 𝐴. 𝐵 + 𝐴. 𝐶 + 𝐴̅. 𝐵1. 𝐶 (NAND)
d) 𝑆 = '𝐴.1111111111111111
11111
𝐶 + 𝐵 + 𝐷/ + 𝐶. (𝐴. 11111111
𝐶. 𝐷) (NOR)

2. Converta os seguintes números nas correspondentes bases: (Mostre as

transformações de bases)

a) 1616 = ???8
b) 348 = ???10
c) 011010,1012 = ???10
d) 11216 = ???10
e) 128,2510 = ???2
f) 4516 = ???8
g) 1208 = ???2
h) 96,7516 = ???2
i) 001110102 = ???8
j) 5328 = ???10

3. Realize as seguintes operações nas bases solicitadas: (Mostre as

transformações de bases)

a) 1278 + 9416= ???2

b) D5A16 + 1100 1001 00112 = ???10
c) 011010,1012 + 1458= ???16
d) AF216 + 748= ???10
e) 15810 + AC16= ???8
4. Com base nos seus conhecimentos sobre MULTIPLEXADORES projete o
que se pede:
I. Implemente as seguintes expressões lógicas utilizando somente
MUX de 4 canais:
a) F(D,C,B,A) = ∑ (1,3,4,9,12,14)
b) F(D,C,B,A) = ∑ (0,2,4,7,13,15)
c) F(D,C,B,A) = ∏ (1,4,5,6,12,14)
d) F(D,C,B,A) = ∏ (0,3,5,9,11,13)
II. Implemente as seguintes expressões lógicas utilizando somente
MUX de 8 canais:
a) F(E,D,C,B,A) = ∑ (1, 3, 4, 9, 12, 14, 22, 25, 30, 31)
b) F(E,D,C,B,A) = ∏ (0, 2, 4, 7, 13, 15, 19, 26, 30, 31)

5. Resolva as operações abaixo no sistema que se pede (MOSTRE TODOS OS

CÁLCULOS):
I. Realize em binário e complemento de 2 as operações abaixo
(LEMBRE-SE DE INDICAR O BIT DE SINAL).
a) 119 – 97 = ???
b) -250 + 178 = ???
c) -75 + (-42) = ???
d) 89 – 112 = ???
e) 0110 0011 1001 x 1001 01 = ???
f) 0111 1001,11 x 1000,10 = ???
g) 010 1011 1100 ÷ 01 0100 = ???
h) 010 0111 0110 ÷ 010 1000 = ???
II. Realize as seguintes operações em HEXA:
a) 5DBBA87 + 37A65ED = ???
b) 3BAC45C + 756CFAA = ???
c) 7CADCA6 – 3DBDDE8 = ???
d) A879ABC – 59BBCFF = ???
III. Realize as seguintes operações em BCD:
e) 987 + 434 = ???
f) 476 + 777 = ???
g) 989 + 455 = ???

6. Desenhe de forma organizada o que se pede:

a) Um somador de dois números de 3 bits cada (A0A1A2 + B0B1B2)
utilizando somente portas lógicas (FA+FA+HA)
b) Um subtrator de dois números de 3 bits cada (A0A1A2 - B0B1B2)
utilizando somente portas lógicas (FS+FS+HS)

7. Use o esquema de Mapas de Karnaugh para obter as expressões simplificadas

das seguintes funções:
a) F(D,C,B,A) = ∑ (0, 3, 6, 7, 8, 9, 13, 15)
b) F(D,C,B,A) = ∏ (1, 3, 8, 10, 12, 13, 14, 15)
c) F(E,D,C,B,A) = ∑ (0, 2, 8, 10, 16, 18, 24, 26)
d) F(E,D,C,B,A) = ∏ (0, 2, 8, 10, 16, 18, 24, 26)
8. Determine a forma canônica (em MINTERMOS) para as seguintes funções:
(Mostre os agrupamentos nos mapas de Karnaugh)

a) F(E,D,C,B,A) = 𝐴. 𝐵 + 𝐶̅ . 𝐷 + 𝐷. 𝐸
5 + 𝐶̅ . 𝐷 + 𝐴̅. 𝐵1. 𝐷
b) F(F,E,D,C,B,A) = 𝐴. 𝐵1. 𝐶. 𝐷 5 . 𝐸 + 𝐴. 𝐵1. 𝐷. 𝐸 + 𝐵. 𝐶̅ . 𝐸
