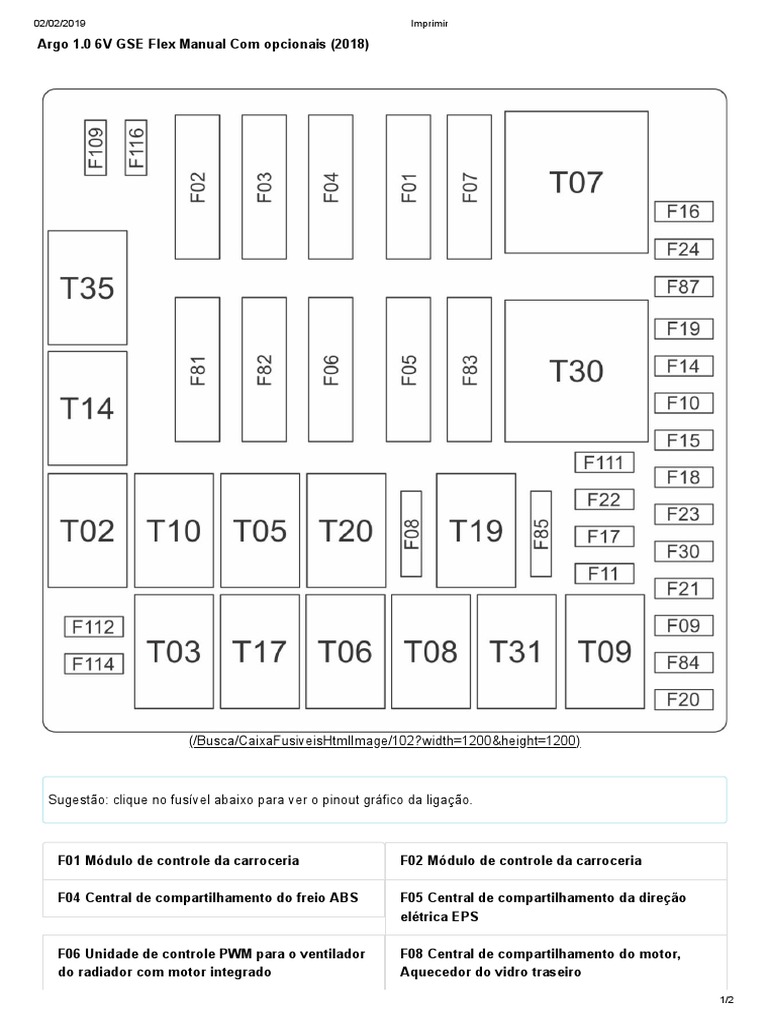

Argo 1.0 6V GSE Flex Manual Com opcionais (2018)

(/Busca/CaixaFusiveisHtmlImage/102?width=1200&height=1200)

Sugestão: clique no fusível abaixo para ver o pinout gráfico da ligação.

F01 Módulo de controle da carroceria F02 Módulo de controle da carroceria

F04 Central de compartilhamento do freio ABS F05 Central de compartilhamento da direção

elétrica EPS

F06 Unidade de controle PWM para o ventilador F08 Central de compartilhamento do motor,
do radiador com motor integrado Aquecedor do vidro traseiro

1/2
02/02/2019 Imprimir

F10 Central de compartilhamento do motor F11 Central de compartilhamento do motor,

Sonda lambda aquecida antes do catalisador,
Sonda lambda aquecida depois do catalisador,
Válvula do canister, Variador de fase

F111 Central de compartilhamento do motor, F112 Unidade de amplificador stereo

Unidade de distribuição da bateria , Sensor
inteligente da bateria F16 Unidade de controle do motor - UCM

F17 Unidade de controle do motor - UCM, F18 Unidade de controle do motor - UCM,
Central de compartilhamento do motor Central de compartilhamento do motor

F19 Central de compartilhamento do motor F21 Central de compartilhamento do motor

F22 Central de compartilhamento do motor, F23 Central de compartilhamento do freio ABS

Injetor de combustível 1, Injetor de combustível
2, Injetor de combustível 3, Bobina de ignição 1, F82 Relé da bomba do câmbio
Bobina de ignição 2, Bobina de ignição 3
F83 Central de compartilhamento do motor

T03 - Relé da buzina T05 - Relé da embreagem do compressor do ar

condicionado

T07 - Relé de arrefecimento T08 - Relé do desembaçador traseiro

T09 - Relé principal T10 - Relé da bomba de combustível

T20 - Relé de partida T30 - Relé do ventilador interno
