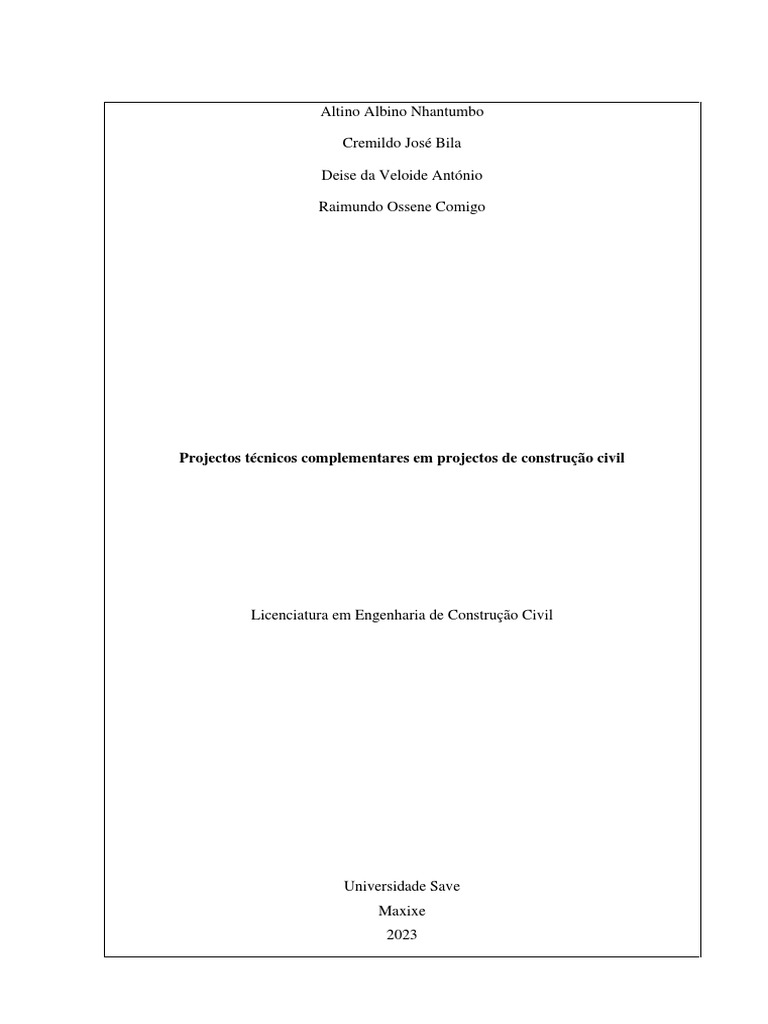

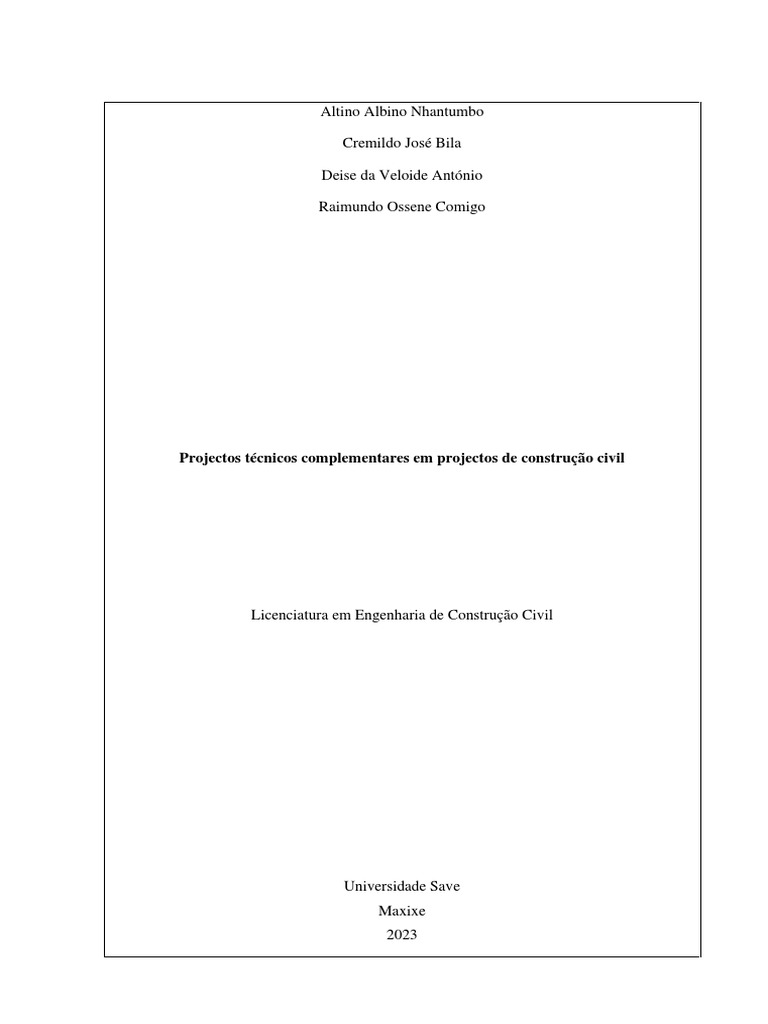

Altino Albino Nhantumbo

Cremildo José Bila

Deise da Veloide António

Raimundo Ossene Comigo

Projectos técnicos complementares em projectos de construção civil

Licenciatura em Engenharia de Construção Civil

Universidade Save
Maxixe
2023
 iii

Altino Albino Nhantumbo

Cremildo José Bila

Deise da Veloide António

Raimundo Ossene Comigo

Projectos técnicos complementares em projectos de construção civil

Trabalho de pesquisa a ser Apresentado

na Cadeira de Tema Transversal:
Elaboração de projectos construtivos
para efeitos de avaliação.

Docente: Eng. Atumane Ussene

Universidade Save
Maxixe
2023
 ii

Índice
Lista de tabelas ..........................................................................................................................iii

Lista de Figuras ......................................................................................................................... iv

1. Introdução ........................................................................................................................ 5

1.1. Objectivos ........................................................................................................................ 5

1.1.1. Objectivo Geral................................................................................................................ 5

1.2. Metodologias ................................................................................................................... 5

2. Projecto Técnicos Complementares ................................................................................ 6

2.1. Análise do projecto de construção ................................................................................... 6

2.2. Lançamento ..................................................................................................................... 6

2.3. Dimensionamento ............................................................................................................ 6

2.4. Compatibilização ............................................................................................................. 7

2.5. Tipos de Incompatibilidades de Projecto......................................................................... 8

a) Dimensionamento ............................................................................................................ 8

b) Fluxo e Acessibilidade .................................................................................................... 9

c) Estética ............................................................................................................................ 9

d) Execução ........................................................................................................................ 10

2.6. Coordenação de Projectos ............................................................................................. 10

2.7. Qualidade de Projecto .................................................................................................... 12

Exemplos de Projectos Complementares ................................................................................. 12

3. Conclusão ...................................................................................................................... 14

4. Referências bibliográficas ............................................................................................. 15

 iii

Lista de tabelas
Tabela 1: Profissionais responsáveis pela elaboração dos projectos complementares. .......... 12
 iv

Lista de Figuras

Figura1: Tubo que danificou a viga, por falta de compatibilização .......................................... 9

Figura2: Relação da execução de projectos complementares .................................................. 10

Figura3: Especialidades de um coordenador ............................................................................ 11

 5

1. Introdução
Os Projectos Complementares são projectos desenvolvidos com objectivo de complementar
o projecto de construção garantindo as funcionalidades da edificação e sua construção.

Apesar de o nome passar a ideia de serem projectos opcionais, os projectos complementares

são tão essenciais quanto o Projecto Arquitectónico, porém são projectos mais técnicos e
normalmente não exigem participação activa do cliente. Por exemplo, o cliente normalmente
se interessa pêlo o posicionamento da pia, vaso sanitário e chuveiro, porém não participa do
dimensionamento e posicionamento das tubulações hidráulicas e sanitárias, caixas de
passagem, registos e demais elementos que tornam os elementos funcionais, dessa forma
o Projecto Hidráulico e Projecto Sanitário são considerados complementos do Projecto de
construção.

1.1.Objectivos

1.1.1. Objectivo Geral

✓ Conhecer projectos técnicos complementares de projectos de construção civil.

1.1.2. Objectivos Específicos
✓ Definir projectos técnicos complementares;
✓ Identificar projectos técnicos complementares de projectos de construção civil;
✓ Analisar projectos técnicos complementares de projectos de construção civil.

1.2.Metodologias
A elaboração do presente documento compreendeu as seguintes etapas:

a) Pesquisa:
✓ Consulta de páginas digitais (internet);
✓ Consulta de manuais digitais (pdf);
b) Análise:
✓ Colecção das informações colhidas na fase da pesquisa;
✓ Leitura minuciosa para compreensão, interpretação e contraste das informações
pertinentes para o tema em estudo.
 6

2. Projecto Técnicos Complementares

O detalhamento dos projectos complementares deve ser feito de forma que seja facilmente
compreendido por quem irá executar a obra, evitando erros e atrasos. Todas informações
necessárias para a execução devem estar contidas nos desenhos do projecto, como Planta
Baixa e Corte, ou Memoriais Descritivos, por exemplo:

• Especificação dos Materiais

• Procedimentos e Técnicas Construtivas
• Posicionamento
• Medidas

2.1.Análise do projecto de construção

Durante a etapa de Estudo Preliminar do projecto de construção o projectista busca identificar

as condições limitantes do projecto, como disponibilidade de materiais específicos e mão-de-
obra especializada na região, custo das soluções e limitações construtivas.

Porém, não é possível prever todos detalhes antes do desenvolvimento do projecto. Dessa
forma, antes de iniciar os projectos complementares, é importante avaliar o Projecto
Arquitectónico finalizado e reavaliar se as condições permanecem válidas e identificar as
ferramentas e informações necessárias para o desenvolvimento dos projectos.

2.2.Lançamento

Cada projecto complementar possui etapas e critérios diferentes para o lançamento dos
elementos. No geral, o lançamento deve ser feito de maneira que não resulte em conflitos com
a arquitectura e demais projectos complementares.

Nesta etapa é onde ocorre a parte mais “manual” do desenvolvimento do projecto, sendo
alguns exemplos a locação de peças estruturais, posicionamento do reservatório e tubulações,
posicionamento de eléctrodos, entre outros.

2.3.Dimensionamento
Nesta etapa são realizados os cálculos para definição das características dos elementos, como
altura e largura de peças estruturais, secção de cabos eléctricos, bitola de tubulações de água e
esgoto, volume do reservatório, entre outras.
 7

Caso sejam verificadas situações inconvenientes ou antieconómicas, pode-se refazer parte ou

toda a etapa de lançamento, dependendo da criticidade dos problemas identificados.

Por exemplo, se uma viga for dimensionada com altura que gere conflito com portas e janelas,
pode ser necessário lançar mais pilares na estrutura, alterar o pé-direito da edificação ou
repensar a estrutura completa.

2.4.Compatibilização
A compatibilização de projectos é uma etapa de projecto que tem como objectivo integrar as
diferentes disciplinas de engenharia, como os projectos de Arquitectura, Estrutura, Eléctrica,
entre outros; a fim de evitar problemas durante a execução.

Segundo (Ávila5, 2011), com a compatibilização de projectos, é possível reduzir grande parte
das interferências entre as especialidades como, por exemplo: conflitos físicos entre
elementos da estrutura e hidráulica.

RODRÍGUEZ (2005) define a compatibilização de projectos como a análise, verificação e

correcção das interferências físicas entre as diferentes soluções dos projectos de uma
edificação.

O panejamento de uma obra normalmente envolve diferentes profissionais, o que acaba

aumentando o risco de incompatibilidades entre os projectos. Apesar de estar se tornando um
problema cada vez menos frequente, visto que os softwares mais actuem indicam falhas de
lançamento e dimensionamento, ainda existem diversas situações que necessitam da
compatibilização.

A compatibilização de projectos busca evitar esse tipo de situação, cabendo ao coordenador

do projecto identificar os pontos de conflito entre as diferentes disciplinas e indicar
aos projectistas responsáveis as soluções necessárias, como mudança de layout ou previsão de
furos em elementos estruturais.
O BIM (Building Information Modeling) tem se mostrado uma ferramenta valiosa para a
compatibilização e coordenação de projectos na construção civil, permitindo a identificação e
resolução de problemas de forma mais eficiente e a colaboração entre equipas de diferentes
sectores, tornando mais fácil a integração de ideias e soluções.
 8

2.5.Tipos de Incompatibilidades de Projecto

a) Dimensionamento
Quando diferentes sistemas, como eléctricos, hidráulicos ou de ar-condicionado, não são
devidamente planejados ou integrados, podem ocorrer conflitos que afectem o funcionamento
adequado de uma ou mais áreas do projecto. Por exemplo:

• Conflito entre Tubulação e Estrutura – a compatibilização entre o Projecto

Hidráulico e o Projecto Estrutural busca identificar os pontos de conflito e prever a
necessidade de furos em vigas, pilares ou lajes para possibilitar a passagem de
tubulações. Desde que planejados e dimensionados, furos em elementos estruturais
não são considerados problemas de compatibilização, diferentemente do que ocorre na
imagem acima.
• Conflito entre Electrocuto e Estrutura – a falta de compatibilização entre o
Projecto Eléctrico e o Projecto Estrutural pode resultar em problemas semelhantes aos
causados pelas tubulações hidráulicas.
• Sobreposição de Tubulação e Electrocuto – Este problema se origina da falta de
compatibilização entre o Projecto Hidráulico e Projecto Eléctrico, podendo causar o
desvio dos elementos durante a obra e alterar a localização de tomadas e pontos de
água.
• Conflito entre Tubulação de Esgoto e Viga Baldrame – A depender do nível do
primeiro pavimento, pode ser necessário prever a utilização de alvenaria de
embasamento ou furos em vigas baldrames para permitir a passagem das tubulações
de esgoto.
• Conflito entre Esquadria e Estrutura – Este problema se origina principalmente da
falta de compatibilização entre o projecto Arquitectónico e Projecto Estrutural, quando
elementos como janelas e portas deixam de ser representados e acabam sendo
ignorados durante a etapa de locação de pilares no Projecto Estrutural.
• Conflito entre Ambientes e Estrutura – Apesar de ser cada vez mais incomum,
ainda é possível encontrar edificações que sofrem com esse tipo de problema, por
exemplo, pilares no meio da circulação ou em locais inconvenientes para
posicionamento dos móveis.
 9

Figura1: Tubo que danificou a viga, por falta de compatibilização

b) Fluxo e Acessibilidade
Problemas de acessibilidade podem surgir quando certas áreas são difíceis de serem
alcançadas, devido a obstáculos como instalações ou estruturas. Por exemplo, uma sala de
máquinas que fica localizada em um local de difícil acesso, o que dificulta a manutenção dos
equipamentos.
Este problema se origina do Projecto Arquitectónico mal planejado ou da falta de
compatibilização com os demais projectos. É comum que durante o Projecto Arquitectónico
sejam estimadas algumas dimensões para posterior ajuste, como por exemplo, um ambiente
destinado ao abrigo do reservatório superior.

c) Estética
Diferenças no estilo ou design entre diferentes partes do projecto podem criar
incompatibilidades estéticas que afectam a aparência geral do projecto. Por exemplo:

• Utilização de diferentes revestimentos ou acabamentos em diferentes partes do

projecto, que não combinam bem entre si;
• Previsão de concreto aparente e lâmpada pendente em ambientes com estilo
arquitectónico colonial;
 10

• Previsão de iluminação inadequada ao uso do ambiente, podendo tornar-se até mesmo

um problema de segurança.

d) Execução
A falha ou ausência da especificação das etapas construtivas de diferentes projectos pode
gerar conflitos sobre como determinado elemento será executado. Por exemplo, não
diferenciar tubulações expostas das embutidas pode fazer com que sejam executadas de
formas erradas, caso não seja especificado se serão colocadas antes ou após o revestimento
das alvenarias
É muito comum que projectos sejam desenvolvidos por diferentes projectistas, até mesmo em
uma mesma empresa, o que pode acabar gerando conflitos e interferências que inviabilizariam
a execução da obra. A compatibilização é o procedimento que tem como objectivo integrar os
projectos a fim de evitar problemas durante a execução.

Figura2: Relação da execução de projectos complementares

Quando a compatibilização não é feita da maneira correta os problemas acabam sendo

identificados durante a execução, causando atrasos, paralisação e até mesmo danos
permanentes à edificação, quando a equipe de execução tenta resolver o problema de forma
“criativa”.

2.6.Coordenação de Projectos
A coordenação é o panejamento do processo de projecto. Envolve a interacção entre os
diversos projectistas desde as primeiras etapas do processo de projecto, no sentido de discutir
e viabilizar soluções, pois sempre existe a possibilidade de discrepâncias ou incoerências
entre as informações produzidas por diferentes membros da equipe de projecto. Na
 11

compatibilização, os projectos de diferentes especialidades são sobrepostos para se

verificarem as interferências entre eles, e os problemas são evidenciados para que a
coordenação possa agir sobre eles e solucioná-los.
A coordenação deve anteceder a compatibilização, para que haja ganhos em termos da
qualidade e racionalização das soluções de projecto. A compatibilização deve acontecer
quando os projectos já estão concebidos, para que possíveis erros sejam detectados.
A coordenação envolve funções gerenciais, com o intuito de fermentar a integração e a
cooperação dos agentes envolvidos e funções técnicas, relacionadas com a solução global dos
projectos e a integração técnica entre as diversas especialidades de projecto, e entre o projecto
e o sistema de produção da obra, incluindo a solução de problemas de compatibilização.
O coordenador de projectos não deve ser visto como um custo extra e sim deve ser
considerado um investimento, visto que é nesta fase onde se pode antever dificuldades de
execução eliminando retrabalho posteriores e racionalizando custos em obra.
Segundo Melhorado (2005) o coordenador de projectos tem que possuir um amplo
conhecimento multidisciplinar (incluindo produto e produção) e uma elevada capacidade de
gerenciar o processo e integrar os profissionais das equipes de projecto e seus trabalhos.
As especialidades do coordenador:

Figura3: Especialidades de um coordenador

 12

Para se minimizar os conflitos deve se observar os seguintes factores:

Métodos utilizados param elaboração dos projectos eléctricos e hidráulico.

Em que fase da obra são elaborados os projectos eléctricos e hidráulico.

Quais as dificuldades param elaboração do projecto mobiliário, em relação aos pontos
eléctricos e hidráulicos já executados em obra.
Realização ou não da compatibilização dos projectos eléctricos, hidráulico com o projecto
mobiliário
Tabela 1: Profissionais responsáveis pela elaboração dos projectos complementares.
Projecto Formação académica
Engenheiro Civil
Eléctrico
Engenheiro Eléctrico
Engenheiro Civil
Hidráulico
Arquitecto
Arquitecto
Mobiliário

Estrutural Engenheiro civil

2.7.Qualidade de Projecto

Segundo júnior s. (2009) Os equipamentos e métodos de construção civil são muitas vezes
definidos após a execução dos projectos, o que denota a falta de integração entre os agentes
envolvidos no desenvolvimento do projecto e a ausência de métodos que promovam a smetria
entre os profissionais.

Segundo Souza, (2005) O projecto tem se tornado cada vez mais marcado pela
multidisciplinaridade de projectistas que o conduzem ainda de maneira segmentada e
independente.

Exemplos de Projectos Complementares

• Projecto Estrutural;
• Projecto de Fundação;
• Projecto Hidráulico;
o Água Fria;
o Água Quente;
 13

o Reutilização de Água;
o Aproveitamento da Água da Chuva;
o Aquecimento Solar;
• Projecto Sanitário;
o Esgotamento Sanitário;
o Escoamento Pluvial;
• Projecto Eléctricos;
o Baixa Tensão;
o Alta Tensão;
o Cogeração de Energia;
o GMG (grupo motogerador);
o Energia Solar;
o Energia Eólica;
• Projecto de Comunicação, Dados e Lógica;
o Internet;
o Telefone;
o Interfone;
o CFTV (Circuito Fechado de Televisão);
o Sistema de Som;
• Projecto de Circulação
o Vertical;
o Horizontal;
o Acessibilidade;
• Projecto de Cobertura;
• Projecto de Impermeabilização;
• Projecto de Estabilização do Solo;
o Contenção;
o Corte e Aterro;
o Tratamento Químico;
o Compactação;
• Projecto de Instalações de Climatização e Ventilação Mecânica;
• Projecto de Prevenção e Protecção contra Incêndios.
 14

3. Conclusão

Há sempre uma necessidade de se fazer uma revisão de projecto que é uma etapa importante
para garantir que não há erros nos projectos, seja por alguma falha na elaboração ou
modificações na etapa de compatibilização. Devido à complexidade dos projectos, é possível
que alguns detalhes acabem passando despercebidos em um primeiro momento, por isso a
revisão é indicada até mesmo para projectistas com muita experiência
 15

4. Referências bibliográficas

https://carluc.com.br/projetos/projetos-complementares/?noamp=mobile

Scremin B. J., Dare M. E.Estudos dos projectos complementares.

Araujo V. M. (2015), Compatibilização de projectos de edificação.
