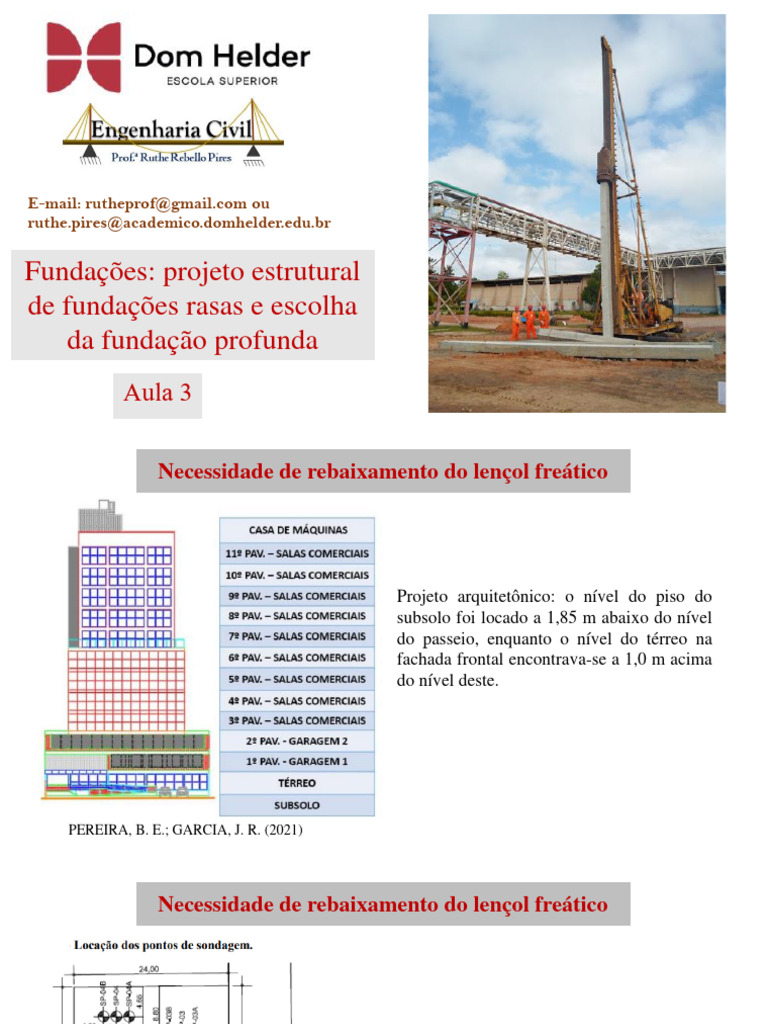

Fundações: projeto estrutural

de fundações rasas e escolha
da fundação profunda
Aula 3
 Necessidade de rebaixamento do lençol freático

Projeto arquitetônico: o nível do piso do

subsolo foi locado a 1,85 m abaixo do nível
do passeio, enquanto o nível do térreo na
fachada frontal encontrava-se a 1,0 m acima
do nível deste.

PEREIRA, B. E.; GARCIA, J. R. (2021)

Necessidade de rebaixamento do lençol freático

A construção do edifício será em uma avenida da cidade

em que as diretrizes municipais exigem que o desnível do
térreo em relação ao passeio seja de 1 metro, pois em
épocas de possíveis alagamento desta região, tal desnível
evita que a água atinja o interior dos empreendimentos
Necessidade de rebaixamento do lençol freático

Estudo do Terreno com base na sondagem SPT – SP1, SP2, SP3.

 Necessidade de rebaixamento do lençol freático

Estudo do Terreno com base na sondagem SPT – SP4, SP5, SP6.

 Croqui do posicionamento no
Necessidade de rebaixamento terreno dos poços de rebaixamento.
do lençol freático

O nível do lençol freático foi considerado como a

principal limitação (interferência) executiva, pois seu
nível (-4,00m) encontra-se elevado, dificultando a
execução de alguns tipos de fundações nessas
condições, uma vez que serão executadas abaixo do
subsolo que apresenta profundidade de 3,00 metros
abaixo do nível do passeio.
Vamos pensar em quais tipos de estaca
podemos usar?
 Rebaixamento do lençol freático
http://www.igam.mg.gov.br/
Exercício do impedimento de
edificações.
 Classificação de estacas diante o método de execução

Grande Concreto Pré-moldadas Cravadas a percussão

Deslocamento Cravadas por prensagem
(cravadas) Moldadas in situ Tipo Franki
Aço
Tubo de ponta fechada

Perfis de aço Moldadas in situ com pré-furo Tipo Straus

Pequeno
Tipo raiz
Deslocamento Pré-moldada com pré-furo
Concreto

Sem suporte
Sem Deslocamento Com uso de lama
concreto Ferramenta rotativa
Estacas Escavadas
Com revestimento
 Classificação de estacas diante o método de execução

Hélice contínua;
Escavadas com lama bentonítica;
Estacas
Franki;
moldadas in loco
Strauss;
Broca;
Escavadas com trado helicoidal;
Raiz;

Estaca de concreto;
Estacas pré-
Estaca de madeira;
moldadas
Estaca metálica, etc;
 Cravação promove um deslocamento do
Estacas pré-moldadas - cravadas solo, vai esmagando o solo
Estacas pré-moldadas de concreto
 Estacas pré-moldadas - cravadas Cravação da estaca trilho
Estacas madeira
Micro estaca – estaca cravada
Cravação de Estaca Prancha
 Estacas escavadas/cravadas Estaca tipo Strauss
São utilizados processos comuns de escavação (semelhança com as sondagens), em
que começa-se por apoiar sobre o solo (observado o ponto de marcação do eixo do
bloco da fundação – centro do pilar) o tubo metálico da “strauss”.
Estacas Franki
 Tipo Franki

Tipo Strauss

Tipo Simplex
Estacas escavadas/cravadas

Estaca Raiz
Estaca Raiz
 Vibro Concrete

As macropilhas, micropilhas de ultra-alta capacidade, são

elementos de base profunda construídos com tubos de aço.
 Estacas Ômega
Moldadas “in loco” em que o solos é deslocado lateralmente quando da execução da estaca.
Durante a sua implantação no solo, dispositivos especiais no trado do processo provocam uma ação
dupla de deslocamento do solo, inicialmente durante a fase de perfuração e posteriormente durante
Não há escavação (retirada do solo) durante a execução dessa estaca.
 Estacas escavada 1 – Escavação manual da estaca;
2 – Apiloamento do fundo da estaca;
3 – Concretagem da estaca;
Estaca broca manual
4– Colocação da armadura da estaca.
 Estacas escavada

A escavada não a
resistência de ponta.

Sempre fica no final uma

lama na ponta que acaba
agindo como uma esponja.

Estaca simples
Estacas escavada Estaca escavada circular
Estacas escavada Estaca escavada em rocha Martelo de fundo
excêntrico para
perfuração de
matacões
Estacas Escavadas Retangular (Barrete)
"Clam-Shell"
Estacas escavada de
contenção Parede Diafragma (Clam shell)

≠
Estaca Barrete (Clam shell)
 Estacas escavada de
contenção

Mistura de solo in situ (CSM)

Cutter Soil Mixing (CSM)
Contenção de estaca escavada
Estacas Franki
 Tipo Franki

Tipo Strauss

Tipo Simplex
 Escolha da Fundação Profunda

Obra urbana, região povoada densamente.

Prédio alto.
Edifícios vizinhos em sapata isolada.
Necessário laudo de vizinhança.
Carga do pilar mais carregado: 2500 tf
Variedade de equipamentos e métodos para
execução das fundações.
1- nível de água a 1 m. Em que época do ano foi
feita a sondagem?

2- Usar uma estaca de pouca vibração.

3- Hipótese:
Hélice contínua
Estaca raiz
Estaca escavada com lama bentonítica.
Escolha da Fundação Profunda Variabilidade de cargas atuantes

Cargas ambientais Cargas funcionais

Ação da Pontes
gravidade Cais e Piers
Ação da água Silos
Ação do vento
Ação sismos

Interação solo-estrutura: analisa combinação de diversas cargas

Solicitações resultam da variabilidade de cargas atuantes

Escolha da Fundação Profunda Hélice contínua

Prédio alto vai

movimentar
bastante, então
causa tração nas
estacas de
periferia.

Bloco se movimenta
Quem vence os esforços de tração é
o aço.
Hélice contínua só tem 12 metros de
armação.
Todos os esforços teriam que vencer
até 12 metros
 Estaca escavada com lama
Escolha da Fundação Profunda Escavada
bentonítica ou estacão

Lama Bentonítica
• Misturadores de alta turbulência.
• Concentração de bentonita: entre 25 e 70 kg de bentonita
por m3 de H2O.
• Função da viscosidade e densidade necessária.
 Estaca escavada com lama
Escolha da Fundação Profunda bentonítica ou estacão

Para cargas elevadas (acima de 1500 kN).

Não causam vibração, mas necessitam de Melhor uma estaca
área relativamente grande para instalação escavada com lama
dos equipamentos necessários a sua betonítica.
execução Armada até a rocha.
 Escolha da Fundação Profunda
Estaca raiz

Mais fininha e mais barata

1- recuperação estrutural de estaca raiz:
chega em alta resistência e chega até 50
metros, ela apresenta pequenos
diâmetros 8 a 50 cm.

Quanto maior a fundação, pior é para

fazer a execução grande resistência,
Equipamento de
altas profundidades e finas.
rotação ou
rotopercussão com
circulação de água,
lama bentonítica ou
ar comprimido.
 Escolha da Fundação Profunda
Estaca raiz
Pilares de divisa:
Estaca raiz não provoca o barulho e nem a trepidação.
Pilar colado na divisa do mínio 60 x 60 tem que estar a 30 cm da parede.
Inclina até 25º.
Resistência grande a maiores profundidades.
Pode atravessar matacão, fragmento de rochas.
 Escolha da Fundação Profunda
SPT contas Aterro de materiais diversos
0,00 γ = 15 kN/m3 Para implantação de uma fábrica foram feitas sondagens SPT.
-1,00 7 Quais os tipos de fundação mais adequados para as seguintes
8 Argila siltosa média construções:
γ = 16 kN/m3
8
ρa = 0,1 MPa a) Edifício administrativo com pilares de carga ≤ 300 kN
7
9 b) Galpão industrial com pilares de até 700 kN e piso com
-6,00 16 sobrecarga de 0,15 MPa
25 Argila rija
-8,00 γ = 20 kN/m3
26 NA
ρa = 0,4 MPa
28
-10,0 35
34 Silte arenoso compacto
γ = 21 kN/m3
35
34
 Fatores determinantes para escolha de Fundação Profunda

Pode ser executado Apresenta Solos em que não

Faixa de Carga
Tipo de Fundação na presença de nível Custo vibrações na se recomenda
Sugestiva
d’água? execução? execução
Estacas escavadas de Baixo a
200 a 800 kN Não Não -
pequeno ∅ Médio
Estacas escavadas de Sim (Camisa Médio a
Acima de 1.100 kN Não -
grande ∅ Metálica) Alto
Baixo a
Estacas pré-moldadas 200 a 1.500 kN Sim Sim -
Médio
Médio a
Estacas Franki 550 a 1.700 kN. Sim Sim -
Alto
Argilas moles;
Baixo a
Estacas Strauss 200 a 1.000 kN Não Não solos rígidos;
Médio matacões ou rochas
Estaca raiz 100 a 1.800 kN Sim Alto Não -
Médio a
Estaca Hélice Contínua 250 a 3.900 kN Sim Não -
Alto
 Limites de cravabilidade

Tipo de estaca Nlim

15 < 𝑁𝑆𝑃𝑇 < 25
∅ < 30 𝑐𝑚
Pré-moldado concreto σ 𝑁𝑆𝑃𝑇 =80
∅ ≥ 30 𝑐𝑚 25 < 𝑁𝑆𝑃𝑇 ≤ 35
Perfil metálico 25 < 𝑁𝑆𝑃𝑇 ≤ 55
“Tubada” (oca, ponta fechada) 20 < 𝑁𝑆𝑃𝑇 ≤ 40
Strauss 10 < 𝑁𝑆𝑃𝑇 ≤ 25
em solos arenosos 8 < 𝑁𝑆𝑃𝑇 ≤ 15
Franki
em solos argilosos 20 < 𝑁𝑆𝑃𝑇 ≤ 40
Estacão e estaca diafragma (com lama 30 < 𝑁𝑆𝑃𝑇 ≤ 80
betonítica)
Hélice contínua 20 < 𝑁𝑆𝑃𝑇 ≤ 45
Ômega 20 < 𝑁𝑆𝑃𝑇 ≤ 40
Raiz 𝑁𝑆𝑃𝑇 ≥ 60 (penetra na rocha sã)
 Escolha da Fundação Profunda 1
SPT contas Aterro de materiais diversos a) Edifício administrativo com pilares de carga ≤ 300 kN
0,00 γ = 15 kN/m3
-1,00 7 1- pode até ser sapata apoiada na cota -1,00 m 𝜎 = 0,1 MPa
8 Argila siltosa média 2- Broca ∅ 30 cm para 100 kN: 3 estacas por pilar
γ = 16 kN/m3
8
ρa = 0,1 MPa
7
9
-6,00 16
25 Argila rija
-8,00 γ = 20 kN/m3
26 NA
ρa = 0,4 MPa 3- Straus ∅ 25 cm para 200 kN: 2 estacas por pilar
28
-10,0 35
34 Silte arenoso compacto
γ = 21 kN/m3
35
34
Escolha da Fundação Profunda 1 b) Galpão industrial com pilares de até 700 kN e piso com
sobrecarga de 0,15 MPa
SPT contas Aterro de materiais diversos
0,00 γ = 15 kN/m3 1- Estaca Strauss ∅ 38 cm para 400 kN: duas estacas por pilar.
-1,00 7
8 Argila siltosa média
γ = 16 kN/m3
8
ρa = 0,1 MPa
7
9
-6,00 16
2- Estaca pré-moldada ∅ 30 cm para
25 Argila rija 400 kN: duas estacas por pilar, com
-8,00 γ = 20 kN/m3 pontas entre as cotas -7,0 e -8,0 m.
26 NA
ρa = 0,4 MPa
28
-10,0 35
34 Silte arenoso compacto
γ = 21 kN/m3
35
34
 SPT contas Escolha da Fundação Profunda 2
0,00
-1,00 6 NA
Dado o perfil, qual a solução a adotar para a fundação de um
10 edifício cujos pilares possuem carga da ordem de 3000 kN?
7
9 Areia fina e média,
medianamente compacta Strauss não dá por
-5,00 11 cinza causa da camada
8 de argila orgânica
6 e nível de água.
45 Pedregulhos muito compactos

2 Argila orgânico, mole, preta

-10,0 0/30
1/41 Franki se fosse possível reforçar
13 com areia a camada de argila
Argila arenosa, dura, variegada orgânica.
18
20
-15,00
 Escolha da Fundação Profunda 2
1 - Estacas pré-moldadas podem ser usadas desde que
seja possível o processo executivo:
Cravação de um tubo com ponta aberta até a camada de 2 - Outra solução seria a cravação de estaca
pedregulho (pode ser até ser o tubo da estaca Strauss) metálica H 30 x 30 para 1000 a 1500 kN
Retirada dos pedregulhos usando uma vasilha coletora
Cravação da estaca pré-moldada 1,5 mm

Retirada do tubo

P = Aútil x 10 kN/cm2

Descontando 1,5 mm em toda volta

 Escolha da Fundação Profunda 3
Cotas SPT

No local onde a sondagem foi executada, deseja-se construir

0,00 uma edificação de 14 pavimentos.
4 NA Qual a solução para a fundação deste prédio?
6
Argila siltosa
Nota: as construções vizinhas são de um lado um sobrado
6 plástica amarela velho, de outro lado uma igreja centenária.
5
Pensar em uma estaca com pouca vibração.
6
5 Baixas vibrações e ruídos;
-7,00 6 Execução em locais pequenos e de difícil acesso de
Areia grossa, máquinas e pessoas;
13
compacta
-9,0 14
Rocha sã Porém, só deve ser usada quando não existe outro tipo
de fundação.
Custo alto execução demorada.
 Estaca Mega Estaca mega para levantar a viga baldrame.
Usar estaquinhas de concreto que podem ser
preenchidas

Olá!

Faz abertura no solo e o

profissional entra dentro.
A faixa de carga para Estaca Mega é em torno
de 700 kN
 Estaca Mega

calço

macaco hidráulico
Coloca uma estaquinha
Estaca Mega
Olá!
 Estaca Mega

Carga do lado de fora com operador, as

estaquinhas começam a descer.
Estaca Mega
Estaca Mega
Estaca Mega
 Tchau
Estaca Mega
 Estaca Mega

Tchau
 SPT
Escolha da Fundação Profunda 4

1 NA Qual a fundação mais viável para a construção de uma

3 residência de concreto armado, cujos pilares terão cargas em
torno de 600 kN, considerando-se o perfil?
2
Areia fina, pouco argilosa fofa a
3 mediamente compacta, vermelha,
5,0 m com pedregulhos
2 A carga não é alta, mas não deve adotar sapatas, pois a
7 compacidade da areia é fofa (sujeita a grandes recalques).
15
O mesmo raciocínio vale para argilas porosoas.
18 Silte arenoso mediamente
compacto roxo (solo residual)
20 O solo é constituído de areia fina submersa.
10,0 m 21 A solução mais indicada são estacas pré-moldadas com ponta
na cota de – 8,0 a -9,0 m.
22
18
20
 O que é uma sapata?

Base para apoio forma do pilar: 2,5 cm Pilar

H0

Lastro de concreto magro: 5,0 cm

 O que é uma sapata?

a0
a0

a a
Tópicos Especiais:
Sapatas
Sapatas
 Sapatas

Escoramento de solos
para a execução de
escavações para
fundações tipo sapata.
Tipos de topo de sapata
 Strap footing

Strip foudation
 Mecanismos em função
das características do solo
De acordo com a teoria de TERZAGHI
(1946), o solo imediatamente abaixo da
fundação
forma uma
“cunha”.
 Lembrem-se: como calcular a 𝝈𝒂𝒅𝒎

1 NBR 6489 DE 09/2019: Solo - Prova de carga estática em fundação direta

2 Fórmula teórica Terzarghi

3 Fórmula Skempton

4 Com base no valor médio do SPT

 Formação da cunha

O movimento dessa “cunha” força o solo e produz duas zonas de cisalhamento

(cisalhamento radial e cisalhamento linear).

Zona passiva Zona ativa Zona passiva

Zona central Zona central

 As provas de carga tem a função de
Método semi-empírico aferir o método semi empírico.

NBR 6489 DE 09/2019 -Solo - Prova de carga estática em fundação direta

Ensaios de Fundação
NBR 6489 DE 09/2019
Solo - Prova de carga estática em fundação direta
 Tensão admissível do solo através
Métodos semi-empríricos do ensaio de carga sobre placa Não é carga

MPa
Se o solo tiver uma ruptura geral, basta σr
utilizarmos o fator de segurança σadm =
(desprezando o efeito do tamanho da FS
sapata).
Tensão admissível do solo será:

Critério de Boston, para solos

σ25
com predominância de ruptura σadm 2
local
σ10

𝜎25 ​: tensão responsável por ocasionar um recalque de 25 mm (ruptura convencional) no solo;

σ10 : tensão responsável por ocasionar um recalque de 10 mm (limitação de recalque) no solo.
 Cálculo estrutural – sapata isolada

Visão frontal
𝑎0 𝑏0
Pilar

Topo reto
Isométrica
Ferragem

Topo Piramidal Topo reto

a
b
 Cálculo estrutural das sapatas
Método das bielas – derivado do método de placas Carga recebida
do pilar
Condições:
• carga linear no eixo de fundação corrida, Diagonais
• carga concentrada em uma sapata isolada, comprimidas
• a sapata tem uma determinada rigidez mínima.

Esforço de tração
Exemplo:
Para a sapata isolada abaixo, calcule a armadura principal e secundária.
Dados: 500 kN
Aço CA 50- A a = 2,4 m b = 1,2 m
a0 = 0,80 m b0 = 0,40 m
fck = 500 MPa
h = 1,45 m

a0

a
 1- Somatório de 𝐅𝐕 e 𝐅𝐇
P
4 →+
σ FH = 0 ∴ -H - FH . cos α → -H = FH . cos α

F
V d ↑+ σ FV = 0 ∴ -V - FV . sin α → -V = FV . sin α
𝛼 H
Sendo P
d0 -V = F . sin α = −
4
a0
Como
P P
a F. sin α = − F= −
4 4.sin α

Como -H = F. cos α Substitui F

P P cos α P P
-H = − . cos α -H = - -H = - H=
4 .sin α 4 .sin α 4 .tan α 4 .tan 𝛼
 2- Para 𝛂
P cat. op d − do
tan α = tan α = a − a
cat. adj 0
4 2
F 2
V tan α = d − do . 2 d − do
d a−a0 tan α =
d − do a − a0
𝛼 H
d0 2 1,45−0,05
α= =1,75 arc tanα = 1,75
a0 2,4−0,8
α = 60,255𝑜
a

a − a0 Como H=
P
H=
P
. arc tan
2 d−do
4.tan α 4 .𝑡𝑎𝑛 a−a0
2

P a−a0 P a−a0
H= H=
4. 2 d−do 8. d−do
 a = 2,4 m b = 1,2 m
P a0 = 0,80 m b0 = 0,40 m
4 P = 500 kN h = 1,45 m

F
V d
𝛼 H 3- H considerado esforço de tração da sapata e do pilar
d0
a0 P a−a0 500. 2,4−0,8
Ha = Ha = Ha = 71,429 kN
8. d−do 8. 1,45−0,05
a

P b−b0 500. 1,2−0,4 Hb = 35,714 kN

Hb = Hb =
8. d−do 8. 1,45−0,05
 P 4- “As” área da ferragem
4

Ha .1,6
F As a =
fck
V d
𝛼 H 71,429 kN .1,6
As a = = 0,00022857 m2
d0 500000 kN/m2
a0

a Hb .1,6
As b =
fck

35,714 kN.1,6
As b = = 0,0001142848 m2
500000 kN/m2
 As p = armadura principal
As sec = armadura secundária

As p As a = As sec = 0,00022857 m2

As b = As p = 0,0001142848 m2

As min = 0,15% As sec

As sec As min = 0,15% . 0,00022857 m2

 P a−a0
H= Carga recebida pelo pilar
P 8. d−do

4
Diagonais comprimidas

F
V d Esforço de tração

𝛼 H
d0
a0

Considerando o equilíbrio vetorial e a

semelhança de triângulos, é possível
determinar a tração na armadura pelo
método de bielas
 Cálculo estrutural das sapatas
Método das bielas – derivado do método de placas

Compressão
Tração Compressão
Tração

Biela de Armadura necessário

compressão para resistir à força
de tração

Reação
do solo Reação
do solo

Tensão
de tração
 a0

b0 c

𝑭𝒔𝒅 Compressão
Tração

𝝉𝐬𝐝 d
 Sapatas flexíveis
• Há flexão nas duas direções, mas não há
tração na flexão não é uniformemente na
largura da sapata.
• Concentração de flexão deve ser avaliada
junto ao pilar.
• Há a necessidade da verificação à punção.
Sapatas rígida
• Há flexão nas duas direções (A e B), com a tração
na flexão sendo uniformemente distribuída na
largura da sapata.
• As armaduras de flexão 𝐴𝑆𝐴 e 𝐴𝑆𝐵 são
distribuídas uniformemente nas larguras A e B da
sapata
 Sapatas rígidas e flexíveis

Sapatas rígidas Sapatas flexíveis

Superfície Superfície
de punção de punção

2,5 a0 2,5
2,5 a0 2,5 2,5
2,5
b0

b
b0 2,5
b

2,5

a
a
Muito obrigada!!!!!
Até 07 de outubro!
